Buizenversterker bouwen schoolproject

Misschien dat Tjerk hier iets zinnigs op kan reflecteren ?

Ik heb nu de toonregeling voor de versterker weg gehaald.
Dit omdat je dan het frequentie gedrag van de versterker goed in beeld hebt.

Ik neem aan dat je het serie netwerkje zo bedoeld:

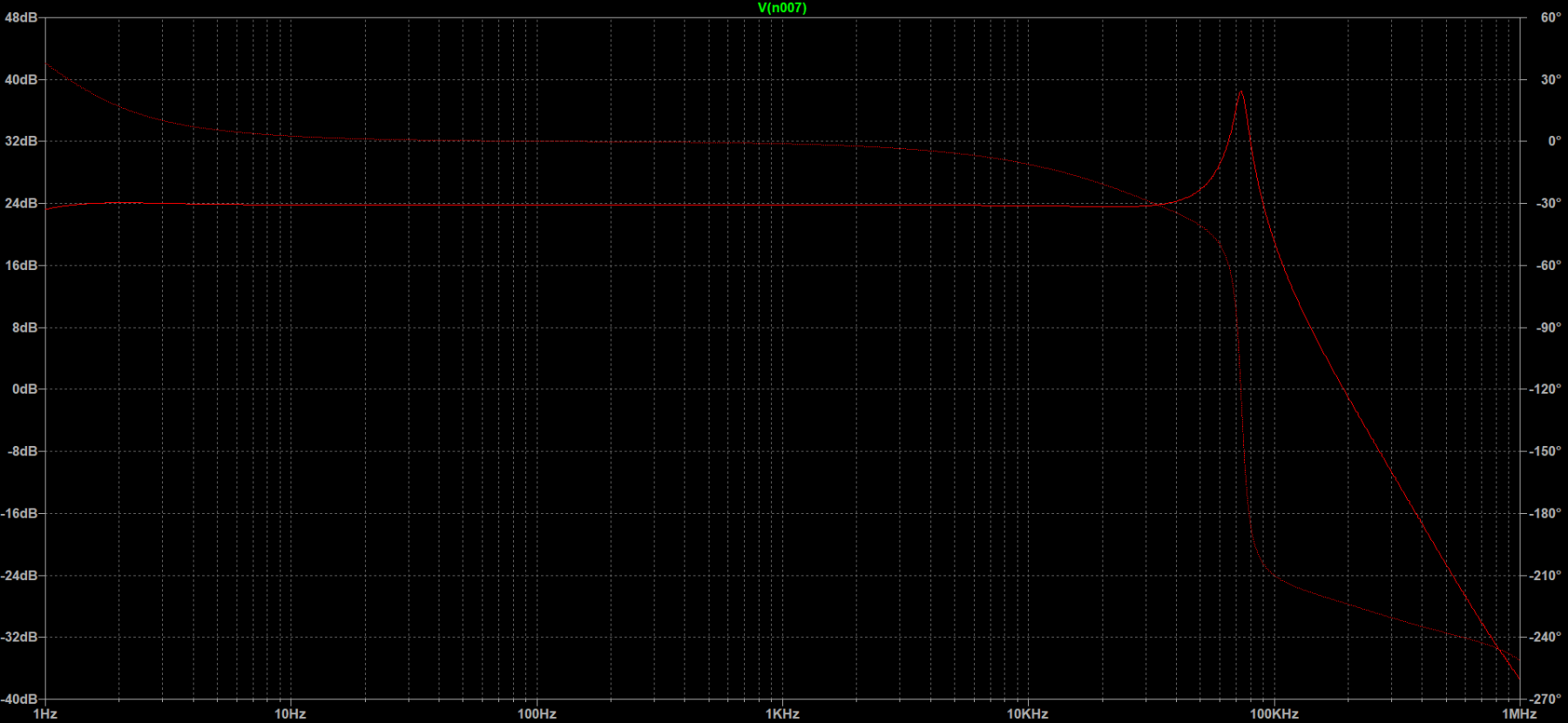

Dit heeft namelijk de volgende response:

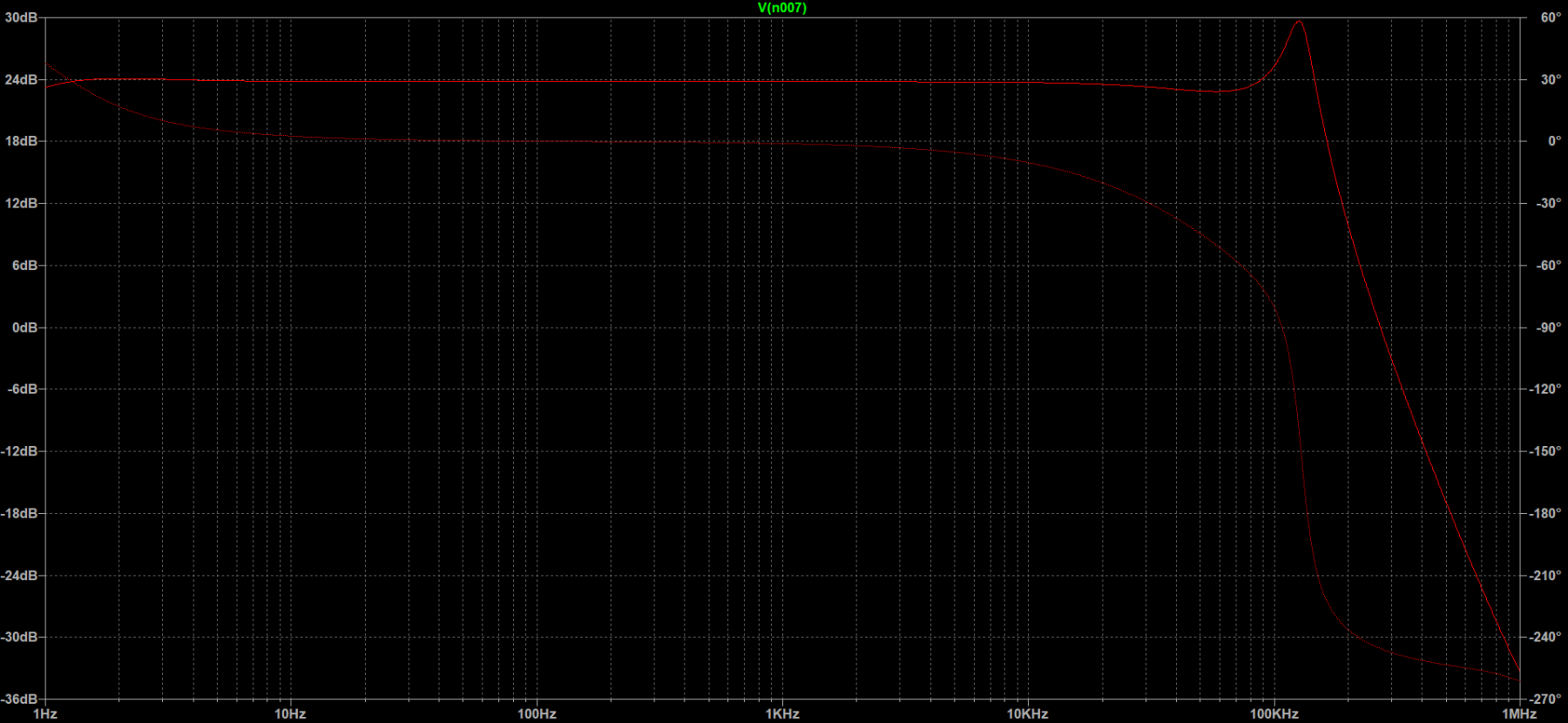

Terwijl zonder dat netwerkje het er zo uitziet:


Dus het netwerkje verslechterd alleen maar de situatie.
Want de gain rond 100KHz is daardoor nog hoger

Je zou ook nog over je anodeweerstand van 100k van de 12AU7 een serienetwerkje van 8k2 / 220pf kunnen hangen om rommel boven de 30Kc te onderdrukken.
Bij een goede uitgangstrafo heb je geen C in je tegenkoppeling nodig.
Het is natuurlijk de vraag hoe een UTG zich gedraagt in de simulatie ...
In je laatste schema zal de 12AU7 minder versterken omdat je nu de kathode elko mist..

Toch nog een kleine verandering.
Ik heb namelijk rond de terugkoppeling nog wat aangepast.
Het schema wat ik nu heb is deze:



Deze keuze heb ik gemaakt, omdat de gain rond de 100KHz hier een stuk lager ligt.
Want bij een hoge gain rond 100KHz ben ik een grotere C nodig in de terugkoppeling.
Omdat anders mijn uitgang ook gaat oscilleren op die 100KHz.

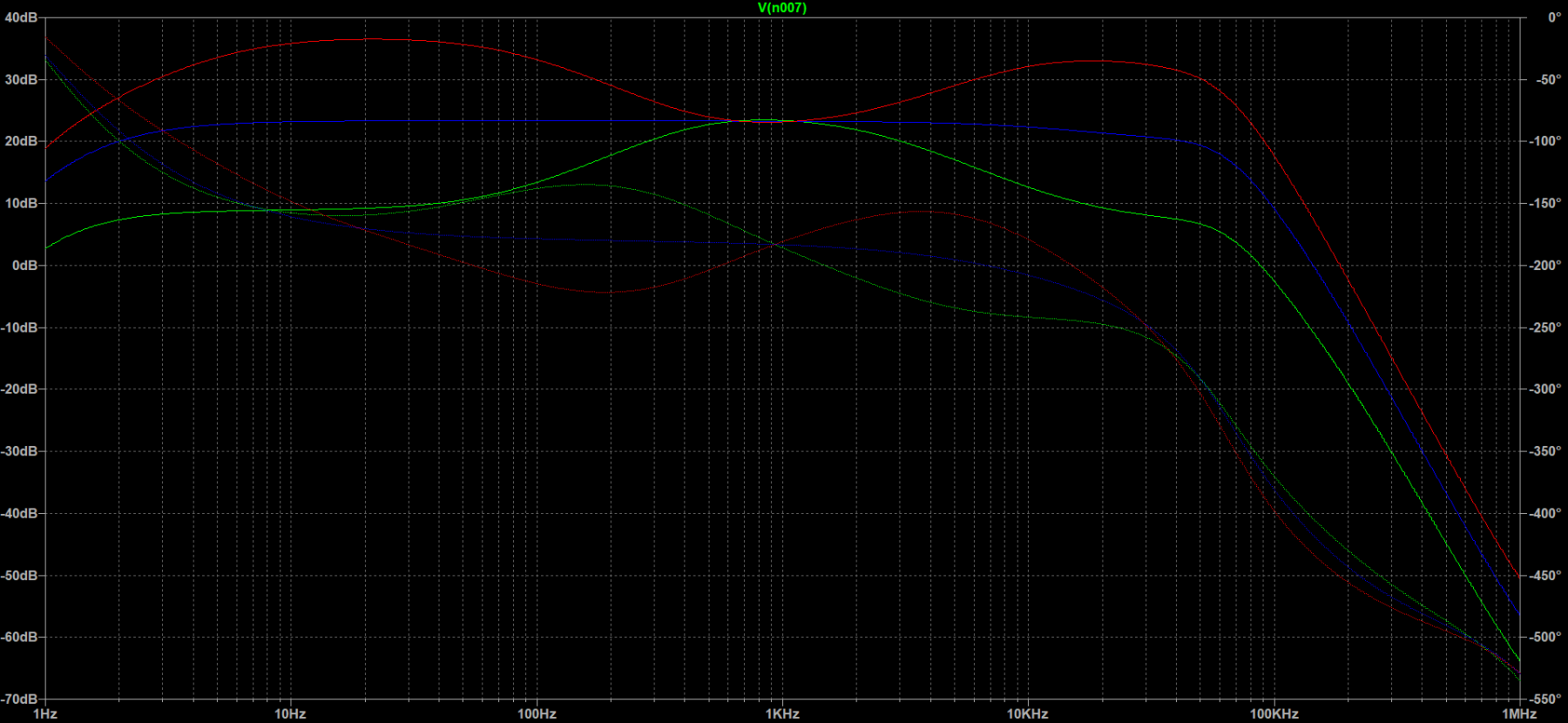

Hier een plaatje van mijn huidige frequentie response.
Er staan 3 lijntjes in.
Toonregeling minimaal, middenstand en maximaal.



Mooi, wat zou de vervorming zijn bij 1 watt en 20 watt gewoon bij een piepsinus van 1 Khz?
Ik blijf er bij dat een ECC83 niet echt geschikt is als fasedraaier voor EL34's zou hier toch een ECC82 in de plaats zetten, die kan meer sturing laag-ohmig leveren, dus minder vervorming.
Die 83 zou wel 2 X EL84 aankunnen.

Inmiddels heb ik een versterker met tegenkoppeling die ook nog eens aardig werkt.
Met een ingangssignaal van 1V, komt er zo'n 21 a 22 Watt power aan de uitgang.
Dit is het schema wat op dit moment lijkt te werken:
