Buizenversterker bouwen schoolproject

Ik ben nog weer eens aan de slag gegaan met mijn test plankje.
En ik heb er voor gekozen om een andere fasedraaier te nemen.
Met deze andere fasedraaier, kan ik 2 koppelcondensatoren minder gebruiken.
En dat betekend dus minder faseverschuiving in de terugkoppellus.

Dit alles heb ik nu op mijn plankje gebouwd.
En het resultaat is een goed werkende mono versterker met terugkoppeling.

Ik heb het even druk gehad met andere dingen voor mijn opleiding.
Waaronder een aantal toetsen.
Maar ik heb weer even tijd gemaakt voor mijn project voor school.

Ik heb op mijn plankje het volgende gemaakt:
Ik heb er een trapje aan toegevoegd, zodat ik terugkoppeling kan gaan maken.

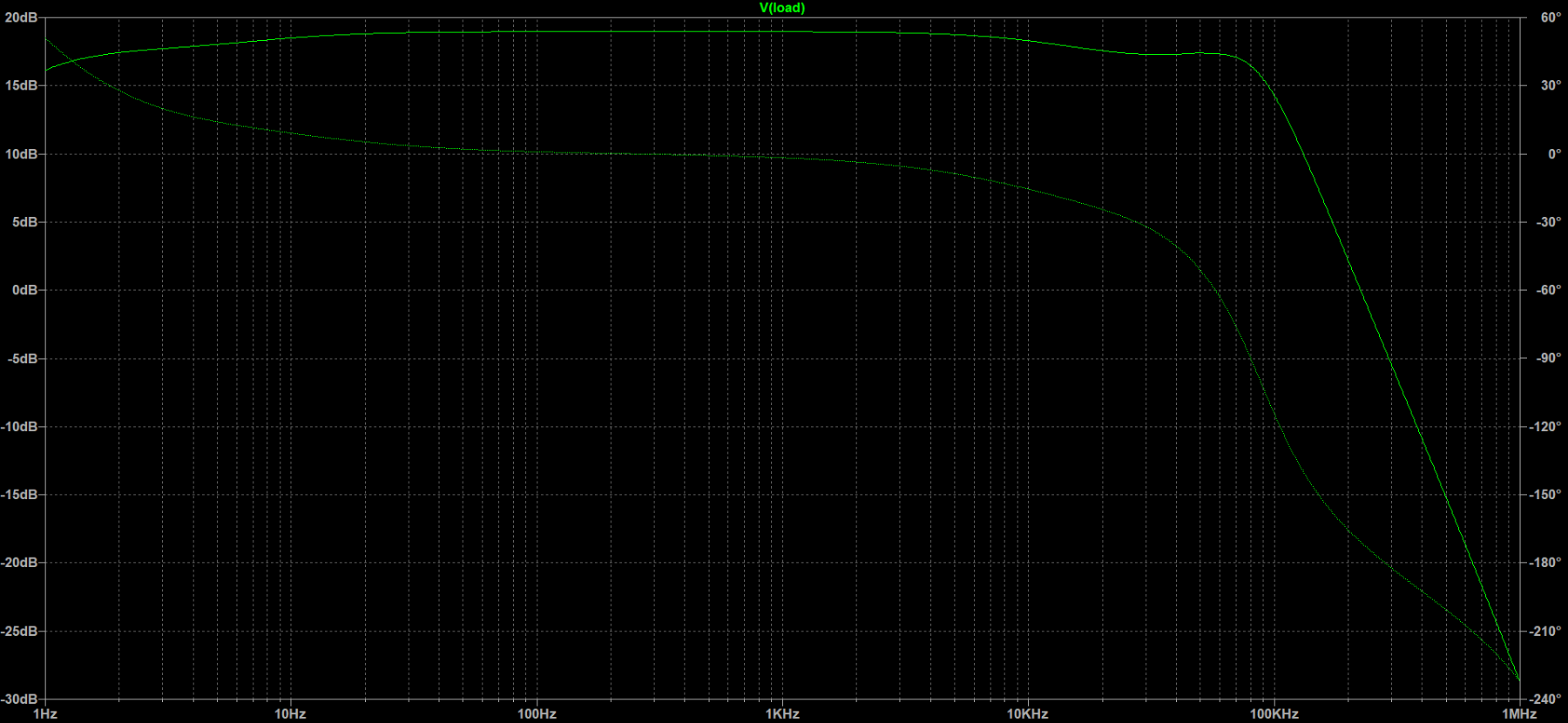

Dit is dan het frequentie gedrag van mijn versterker:

Maar nu loop ik weer tegen problemen aan.
En dit is dus waar simulatie en realiteit zich scheiden.
Want in de simulatie treedt er een mooie sinus op.
Echter in realiteit is de versterker aan het brommen.

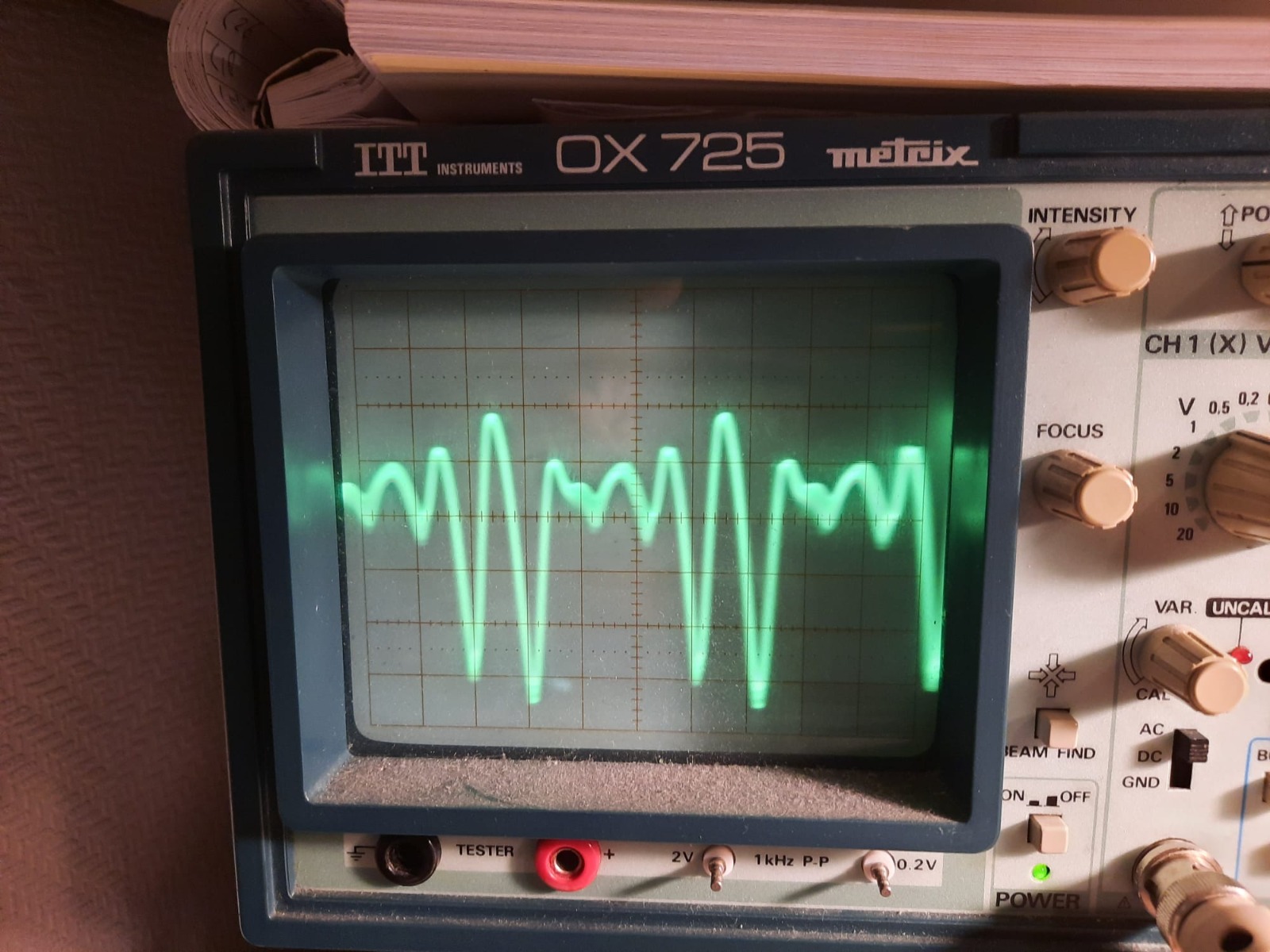

Het volgende signaal verschijnt er op de roosters van de eindbuizen:
Als ik de eindbuizen verwijder, verdwijnt ook dit signaal op de roosters.

Gegevens bij het scope beeld:
time/div = 1uS
volt/div = 5V

Ziet er goed uit!

haha, die wiskunde ga ik nog krijgen tijdens mijn studie.
Maar ik heb inmiddels in de simulatie weer een beetje progressie.

Het onderstaande schema, is wat er nu is uitgekomen:

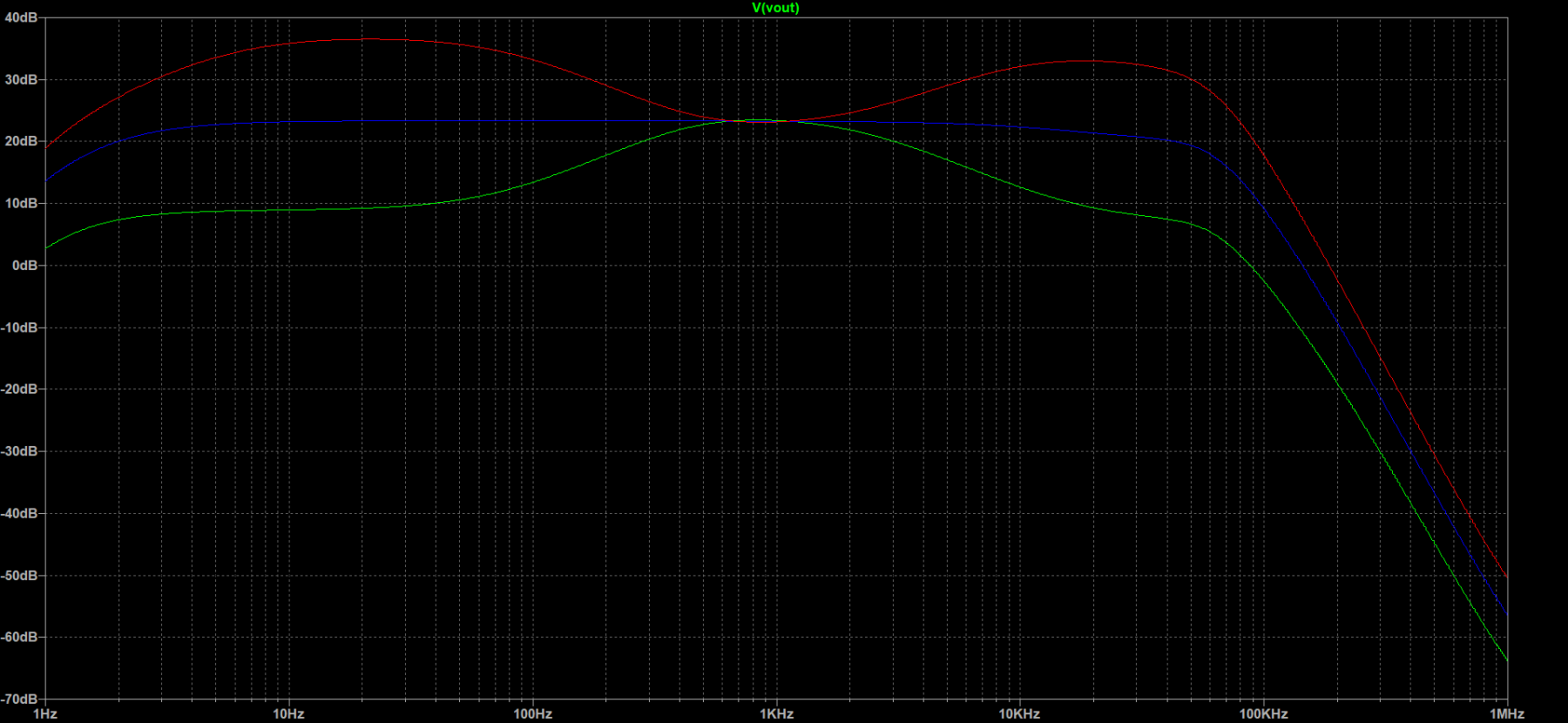

En daar hoort het volgende plaatje bij van de versterking ten opzichte van de frequentie:


Volgens mij ziet dit er zo een stuk beter uit.
Ik ben die piek volledig kwijt.
Er staan in die plot 3 lijntjes, om dat de toonregeling hier op (Min, Max en midden staat)



Brei daar maar een dwangbuis van

schreef :

Misschien dat Tjerk hier iets zinnigs op kan reflecteren?

Niet echt. In zoverre, door de trafo treedt nogal een faseverschuiving op en door het introduceren van een pool krijg je een oscillator. Voor mij zijn de bijbehorende wiskundige afleidingen totale zwarte magie maar dit is wat er aan de hand moet zijn.
