Buizenversterker bouwen schoolproject



Beste forumgebruikers,

Eerder heb ik hier een draadje gehad over simuleren van buizenschakelingen in LTspice.
Dit was ik nodig omdat ik voor mijn vrije studietijd (+-80 uur) een buizenversterker wil gaan bouwen.

Inmiddels heb ik al een voedingstrafo.
En 2 UGT's a 3500 ohm impedantie.
Het idee hiermee is een EL34 push pull versterker te maken.

Na het enige onderzoek, moet je dan toch ergens beginnen in een ontwerp.

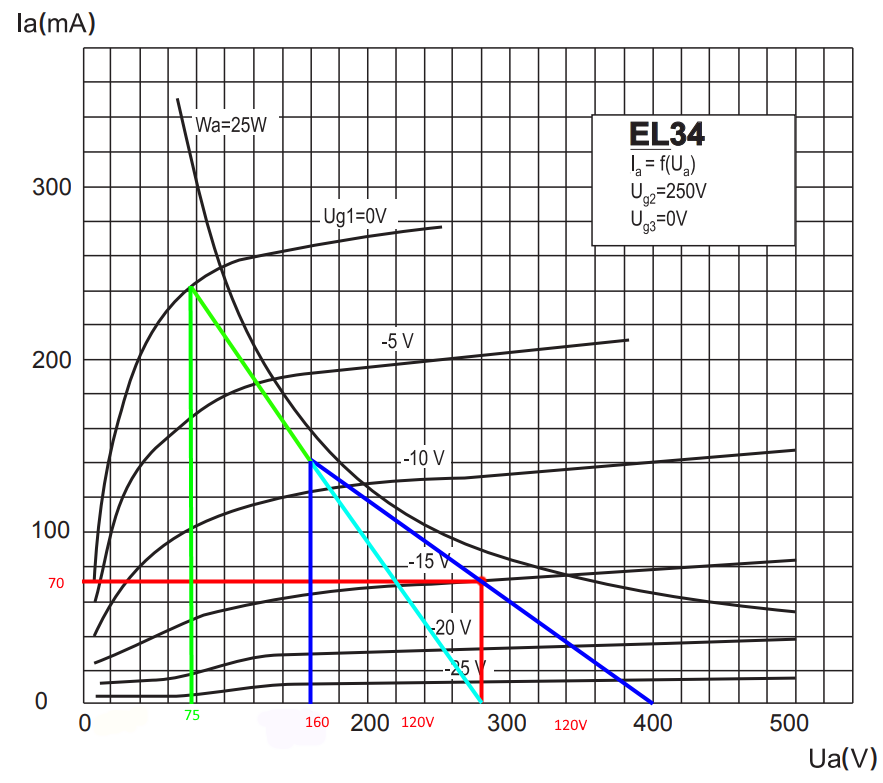

Dus ben ik begonnen met een belastingslijn:


Ik heb hier een anode spanning van 280V bedacht met een stroom van 70mA.
De UGT die ik heb heeft 3500 ohm impedantie.
Spanning die daaruit volgt is dan 70mA X 1750 (halve trafo) = +-120V

De donker blauwe lijn is dus in klasse A.
En de groene lijn is in klasse B.

Heb ik dit een beetje reëel benaderd??
Of is dit niet de bedoeling op deze manier??
