Buizenversterker bouwen schoolproject

Dit is geen brom maar motorboten. Is het weg met de volumepot op nul?

Inmiddels heb ik een paar mooie metingen verricht aan mijn schakeling.
Hier is de schakeling zoals hij nu is.


Alleen probeer ik de oorzaak van de brom te achterhalen.
Nu heb ik op school (Windesheim, Zwolle) een aantal scope plaatjes gemaakt samen met mijn begeleidende docent.
En dit is de brom in mijn versterker:

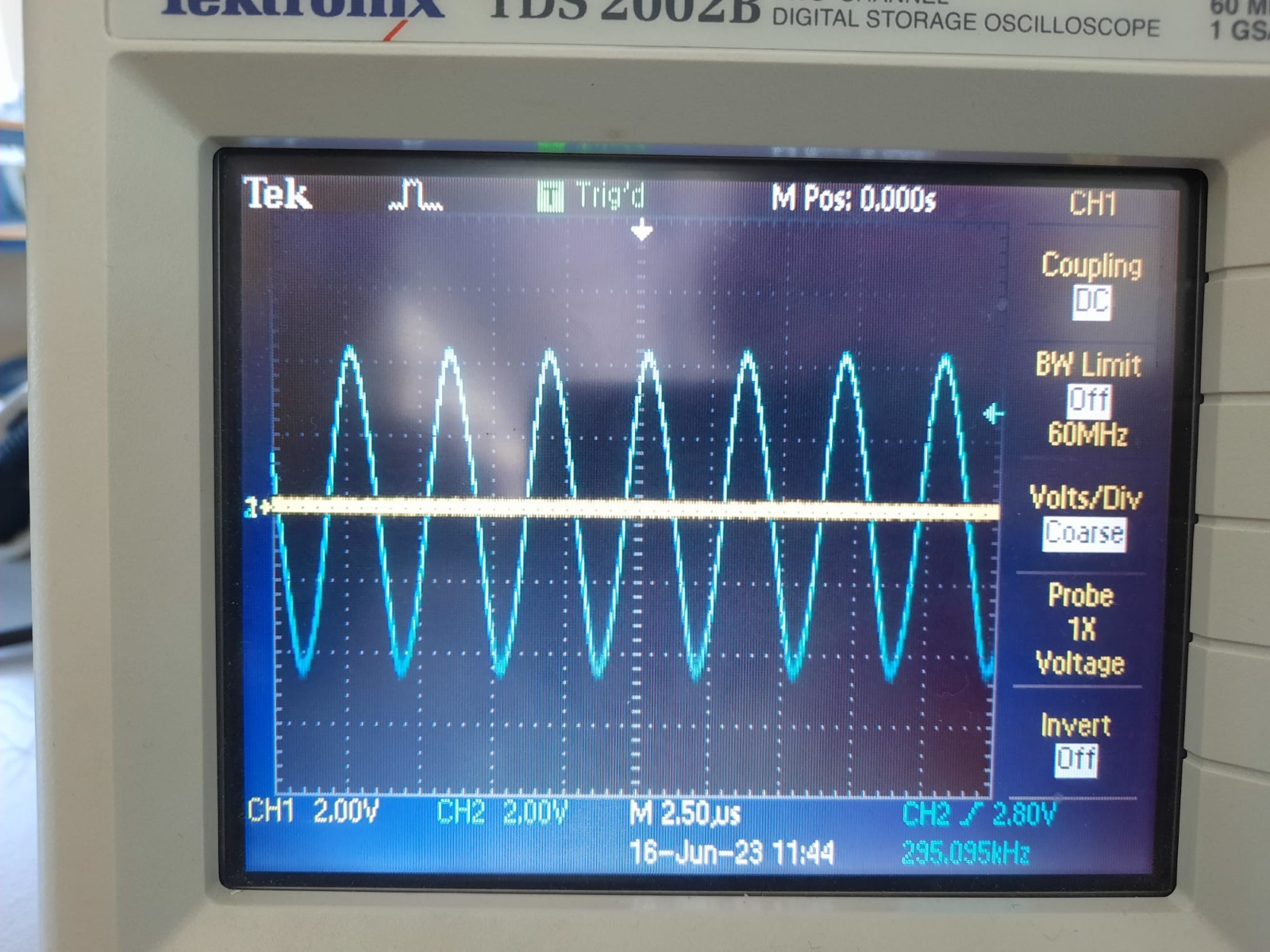

Zo ziet de ingang van de EL34 eruit zonder audio input.

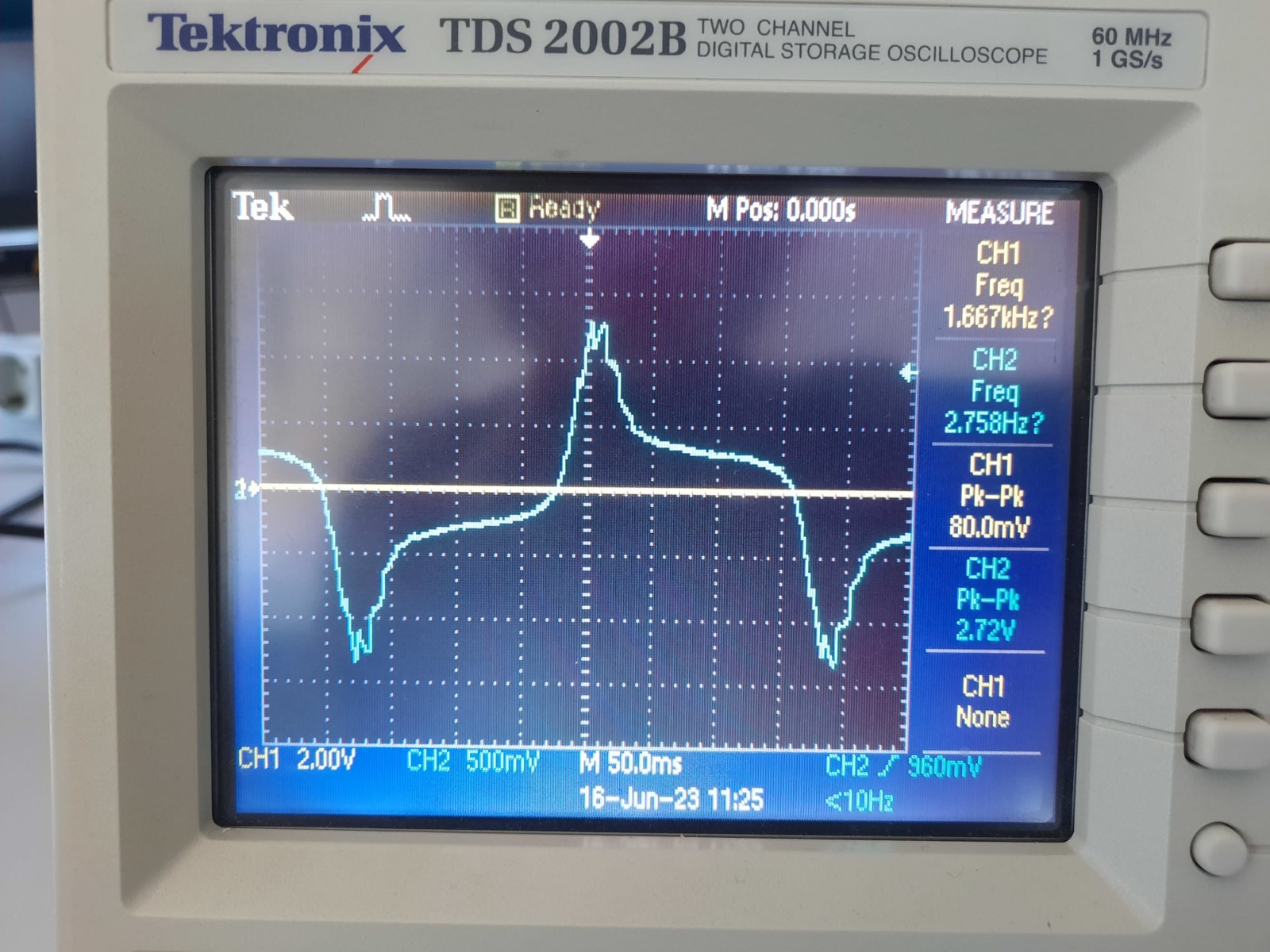

En zo ziet de uitgaande zijde van de trafo er uit zonder audio input.


Zou het nog een goede poging zijn om een kleinere audio POT te nemen?
Iets van 47K (factor 10 kleiner).
Ook ben ik er al eens op gewezen dat 680K lekweerstanden ook erg groot zijn voor de EL34.
Dus daar wou ik nog een 2e 680K parallel aan schakelen.

En dat Menno van der Veen hier wat van weet is mij bekend.
Daar ben ik via mijn docent ook mee in contact gekomen.
Mijn docent heeft in het verleden op Windesheim wel is wat gedaan met Menno.
Van zijn adviezen en mening ben ik nog in afwachting




Leuk te lezen dat jouw interesses ook de buizenkant opgaan.
Ik kan je aanraden eens ter oriëntatie eens een les bij Menno van der Veen te volgen.
www.mennovanderveen.nl/index.php/nl/tubesociety/lesprogramma
Zelf ben ik jaren bezig geweest om een buizenversterker naar mijn wensen te maken.


Toch denk ik dat een 12AU7 het beter doet, met 33 en 39K in de anoden.

Dit is ook nog maar de 1e versterker van mij
Ik heb nog een heel leven om mijn ervaring te ontwikkelen.
Maar ik zal het meenemen naar het volgende project.

Je kan de symmetrie van de phasedraaier nog iets verbeteren door met de waarde van R10 te experimenteren (binnen 22k).
Goede schakeling, weinig C's in het pad.
Toch denk ik dat een 12AU7 het beter doet, met 33 en 39K in de anoden.

Mooi!
