Buizenversterker bouwen schoolproject

Je tegenkoppeling wordt volledig gesloopt daar die elko van 100uf.
In eerdere aangedragen schema,s zie je hoe dat met 2 weerstanden is op te lossen.
hieronder zie je hoe het niet moet



Deze zou beter zijn zo heb je geen last van de elko, probeer je tegenkoppeling op 20 dB te houden, teveel geeft instabiliteit.
let op de verhouding hier 22000 op 100 ohm .
  .


schreef :

En hoe zet ik die fase uit in zo'n plot?

Rechtsklikken op de rechterschaal, knop rossen "Don't plot phase".

Tip voor je DC level: Alle relevante zut uit je schema slopen en dan gaan klooien met de instelling van de fasedraaier. Die wordt bepaald door de ingangstrap. Met je muis (mouseover) kan je op elke node de spanning meten.

Volgens mij treed die vervorming op door een te grote versterking.
Ik heb toch het idee dat die terugkoppeling niet werkt zoals ik dat wil.

Ook het DC niveau voor de fasedraaier werkt niet mee volgens mij.

Iemand die mij wat advies/tips hiervoor kan doen?
En hoe zet ik die fase uit in zo'n plot?

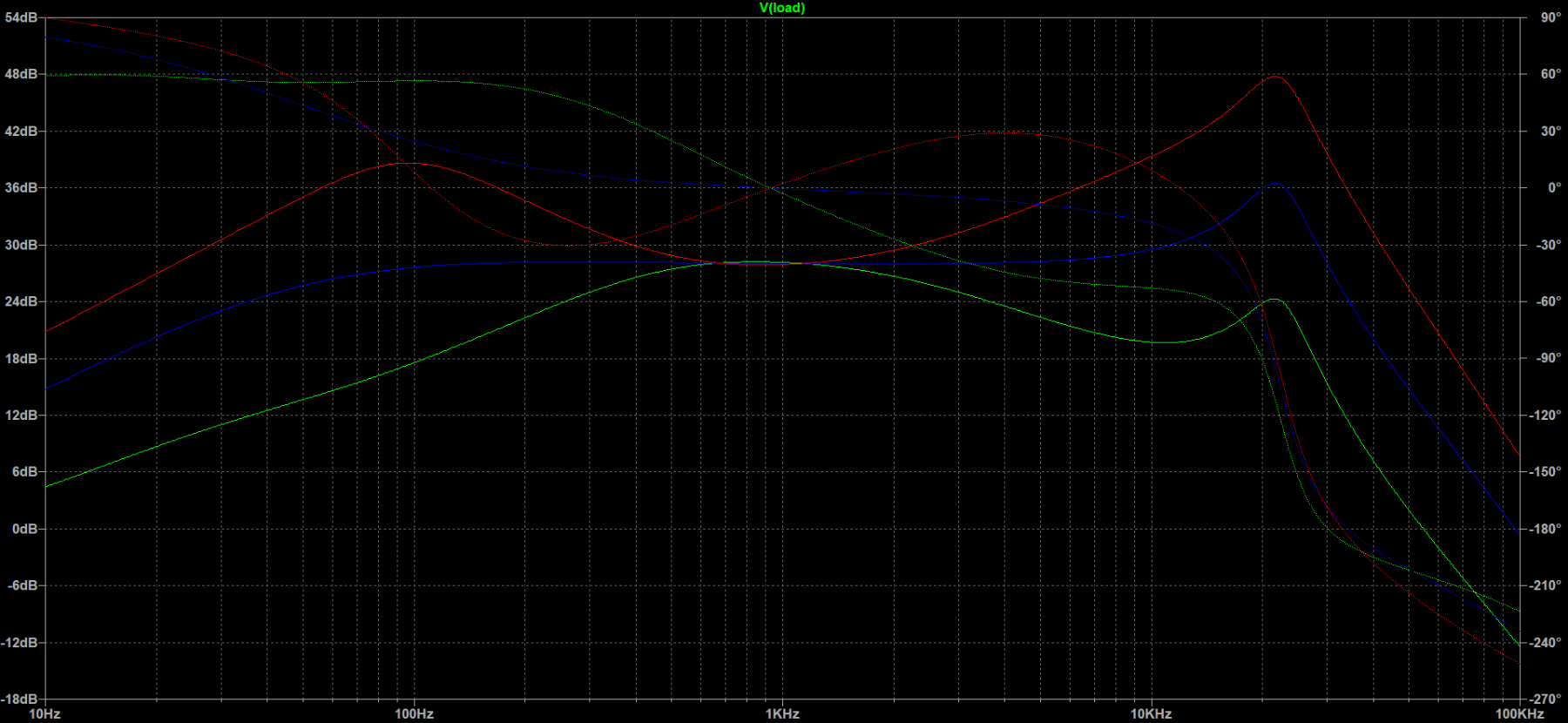

Nee, dat is niet normaal. Hak de versterker in tweeën. Toonregeling en eindversterker. Je ziet dat er een piek optreedt bij 22 kHz. Dat is die rafel die je ziet. Door de boel in tweeën te hakken kan je zien waar het fout gaat. Bedenk ook dat de toonregeling wordt aangestuurd uit een hoge impendantie (470k). Die opamp van mij is een spanningsbron. Die heeft een impendantie van?

Pro tip: zet de fase uit in de plotjes.

Bedankt voor het zien van de koppel condensators.
Had ik even overheen gekeken.
Heb het met de stappen geprobeerd.

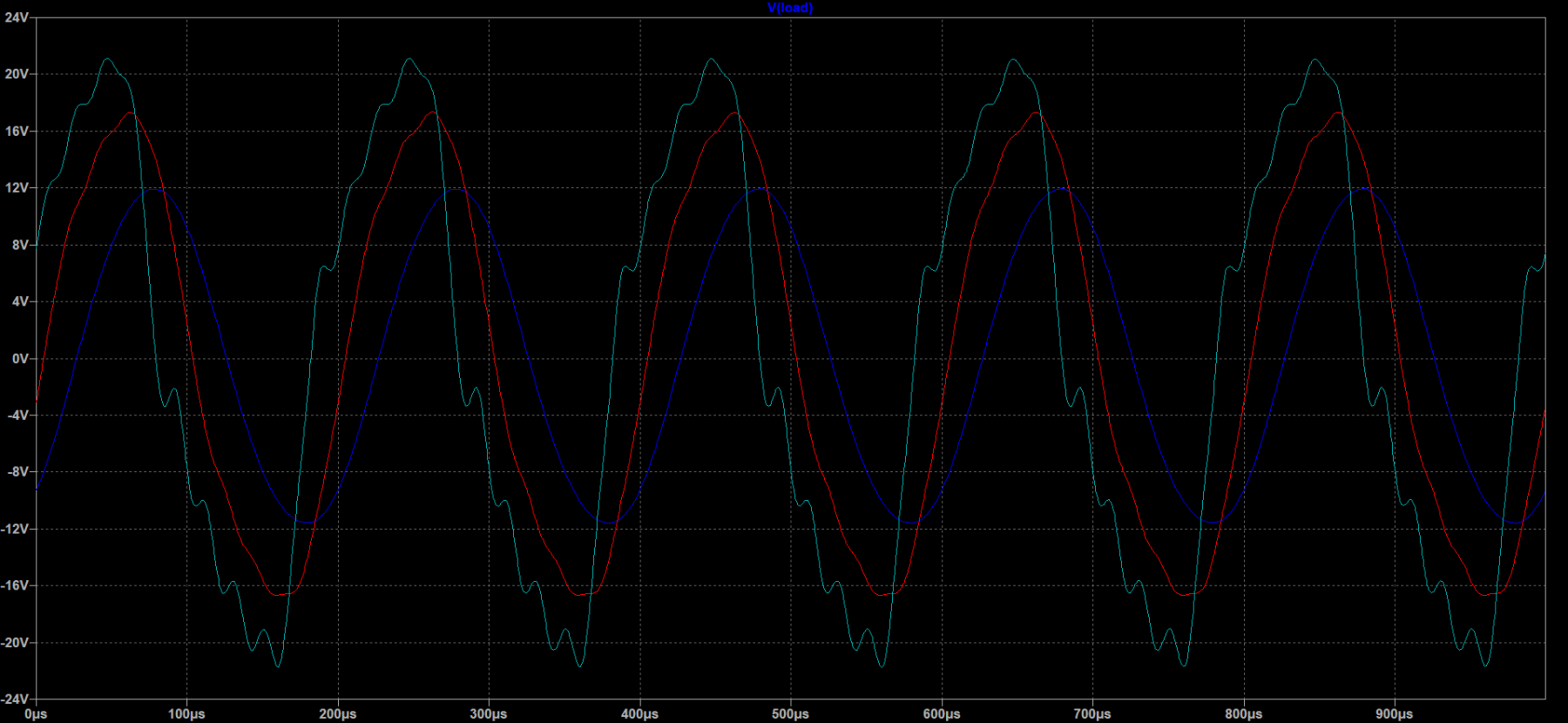

Met het volgende als resultaat:




Is het normaal dat die uitgangspanning er zo uitziet?
Of heb ik nu dus iets niet goed met mijn toonregeling?
Want ik zou zelf een normale sinus verwachten,
En dat alleen verschillende frequenties er wel en niet door komen.


Dat de potmeters in de middenstand staan is vanwege de sim. Je kan ze stappen, zoals in dit voorbeeld:
