Buizenversterker bouwen schoolproject

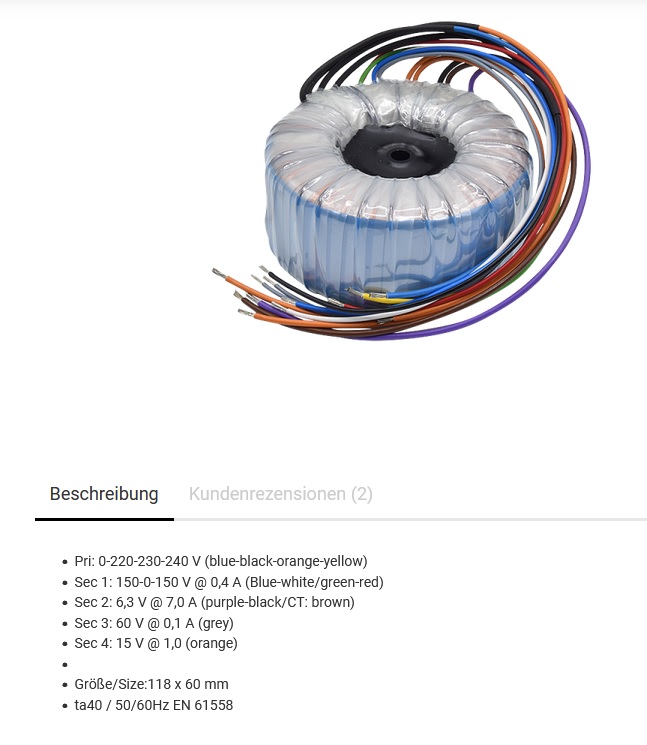

De voeding is niet een eigen gewikkelde, maar een ringkern voeding.


Mijn advies is: Probeer eerst de versterker stabiel te krijgen zonder tegenkoppeling; dus ook even de correctie R en C's weglaten. Is de versterker dan wel stabiel dan beginnen met een geringe tegenkoppeling, enz...Langzaam opvoeren tot instabiliteit optreed, dan correctie nerwerkjes inzetten. Hou er rekening mee dat de er grote verschillen bestaan tussen UGT's en de mate waarin tegenkoppeling toegepast kan worden.

Zo ben ik ook gaan bouwen.
Eerst een rechtuit versterker maken. die werkte goed.
En toen een terugkoppeling toevoegen, daarvoor moest er een extra triode bij.
voor de gain, en een mooi punt voor de terugkoppeling.

UGT
Van deze versterker heb ik nu 2 UGT's.

Alleen met de terugkoppeling heb ik nu als enige een brommetje waar ik niet vanaf kom.
Nu heb ik net nog even het een en ander geprobeerd.
En de brom lijkt alleen aanwezig te zijn als de POT in max of minimum staat.
Als ik ergens in de midden zit, dan is de uitgang gewoon recht.

Ik ga deze week nog eens een poging doen met een kleinere POT.
En ik verlaag de lekweerstanden van mijn eindtrap.
Eens kijken wat daar het resultaat van is.

@jan bus
Als het je toch verstandiger lijkt om weer wat te minderen in complexiteit verneem ik dat graag.
Alleen heb ik zonder terugkoppeling toch een veel te hoge gain??


Ik zie ook dat de voeding een eigen gewikkeld is
Dus niet fabrieks hij mist ook een statiche wikkeling aan massa ?
dat is ook niet minder goed voor strooi velden
huub

Een mogelijke oorzaak is de tegenkoppeling en de correctie netwerkjes. Mijn advies is: Probeer eerst de versterker stabiel te krijgen zonder tegenkoppeling; dus ook even de correctie R en C's weglaten. Is de versterker dan wel stabiel dan beginnen met een geringe tegenkoppeling, enz...Langzaam opvoeren tot instabiliteit optreed, dan correctie nerwerkjes inzetten. Hou er rekening mee dat de er grote verschillen bestaan tussen UGT's en de mate waarin tegenkoppeling toegepast kan worden.

Dank voor jullie reacties en meedenken.
De secundaire kant van de trafo zit aan 1 zijde inderdaad aan ground.
Zie dat in deze tekening dat nog niet is getekend (foutje van mijn zijde)

De scope kan wel screendumps maken (was ook de bedoeling)
Maar die had weer iets te mekkeren over mijn USB-sticks (iets met dat deze niet te lezen waren)
Mijn docent zij dat de scope dat soms doet met grote USB's.
Maar ik had ook 1tje met 1GB, dus dat lijkt mij niet al te groot.

Cees PA1DBA post=97440
en hoe heb je de gloeidraden naar massa hangen ?
Vaak is het beste massapunt naar het chassis bij de ingang.
Ben het nog steeds niet eens met die 2 gelijke anodeweerstanden voor je fasedraaier......

Gloeidraden zitten aan massa, via de center tab.
Het verhaal van de symmetrie snap ik wel, maar daar ligt nu de prioriteit niet helemaal zeg maar.
Ik heb de tip wel genoteerd, en wil daar ook zeker wat mee doen in de toekomst.
Maar wil graag eerst brom en terugkoppeling af hebben.



Schema staat op de vorige pagina dus dat valt errug mee.

Het zou handig zijn als je een schema plaatst van de huidige schakeling van je versterker. Nu moet ik 14 pagina's doorwerken.
