Philips BX653A

@jan bus
inderdaad. maar ik meet over deze 2 wikkelingen tussen de 7,5 Volt en 8,5 Volt.

@skandiluxe
ook rechtstreeks op de trafo zijn de spanningen afwijkend en buigen aan het lipje help niet.
ook het schaallampje is 3,7 tot 4 volt.
de hoogspanning (tussen pin 8 en 10) meet ik even 400 Volt DC
na 5 seconden zakt deze naar 335 Volt DC

als ik de spanning op SK1 meet als deze uit is, dan meet ik netjes 230V.
maar als ik deze schakel, zakt deze spanning in naar 140 V AC.
wel heb ik nog steeds een gloeilamp van 100 Watt in serie bij het meten

Als ik het schema bekijk dan zie ik een 12,6 Volt wikkeling die in het midden geaard is. De gloeidraden van de buizen worden over beide secties verdeeld.

Laat de trafo onbelast halfuurtje aanstaan. Is-ie heet is-ie stuk (kortsluiting).

Zet alle buizen in het apparaat en zet toestel aan.
Meet de wisselspanning van wikkeling S3 en S3a direkt op de trafo.
Het kan zijn dat een draad van de aansluitlip niet goed voorvertind is en na jaren overgangsweerstand vertoond.Beweeg of trek eens aan de draden of dit invloed heeft.
Meet ook of op het schaalverl.lampje 6,3 V wissel staat.
En meet de wisselspanning van de hoogsp.wikkeling dan weet je al wat meer.
vr grt Andries.

@Cees,

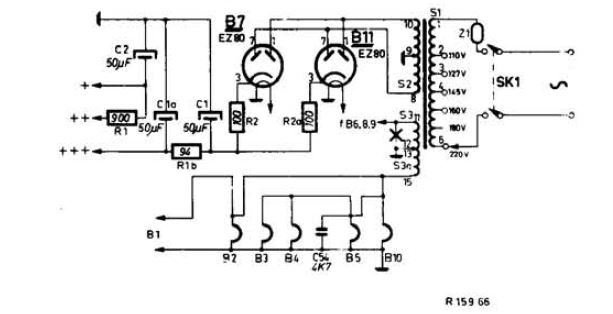

kijk nog eens naar het schema'tje van de voeding ,
2 stuks 6,3V wikkelingen ...

Te lage gloei spanning kan zijn oorzaak hebben dat een van de 3,15V spoelen
verkeerd zijn aangesloten.. De EZ80 buizen krijgen dan een te lage gloei spanning..
Deze spoelen staan in serie geschakeld.
2x 3,15V word het in serie 6,3V. Als een van deze spoelen verkeerd is aangesloten
krijg je de halve gloei spanning.
Cees.
