Philips BX653A

PE9ZZ schreef : Pin #3 is kathode (ligt aan massa), pin #4 is gloeidraad (ligt aan massa). Wat denk je zelluf?
ll
Volgende keer niet de pin nummers geven maar de electrode die erbij hoort. Pinnummers zeggen mij helemaal niks en ik ben te lui om het op te zoeken. Dus als jij zegt dat pin #8 van B4 37 V heeft moet ik in het schema gaan kijken om te leren dat dat het schermrooster is. Die is aan de lage kant (moet 60 V zijn). Enne, wat is de anode van die buis? Dat is een belangrijke waarde. Staat ook in het schema:

oke, ik zag Pin 4 van B2 zo 123 niet in het schema terug. maar als deze ook aan massa hoort, klopt dit inderdaad. wat de elektrodes betreft, ik zal dat in de toekomst proberen. maar mijn buizenkennis is nog niet heel hoog. maar zal er aan denken als ik weer wat vermeld.

de anode van buis 4 meet ik 182 Volt

Echt netjes ziet het er niet uit.
En dat tinkloddertje op de oranje C hoort daar zeker ook niet.
Zou zo maar een sluiting kunnen veroorzaken!

Toch eea maar even nalopen met schema erbij.

Mvg Frank

leemhuis01 schreef : wat mij verder nog opvalt is dat op de voet van B2 Pin 3 en Pin 4 aan elkaar zijn gesoldeerd.
hoort dit???

Pin #3 is kathode (ligt aan massa), pin #4 is gloeidraad (ligt aan massa). Wat denk je zelluf?

Volgende keer niet de pin nummers geven maar de electrode die erbij hoort. Pinnummers zeggen mij helemaal niks en ik ben te lui om het op te zoeken. Dus als jij zegt dat pin #8 van B4 37 V heeft moet ik in het schema gaan kijken om te leren dat dat het schermrooster is. Die is aan de lage kant (moet 60 V zijn). Enne, wat is de anode van die buis? Dat is een belangrijke waarde. Staat ook in het schema:

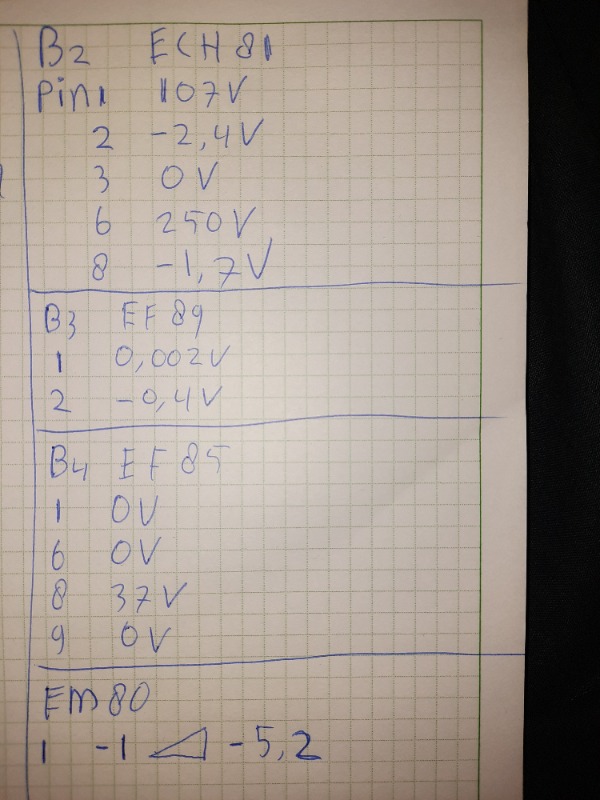

spanningen gemeten van buizen B2 t/m B4.
spanning bij R10 is 240V

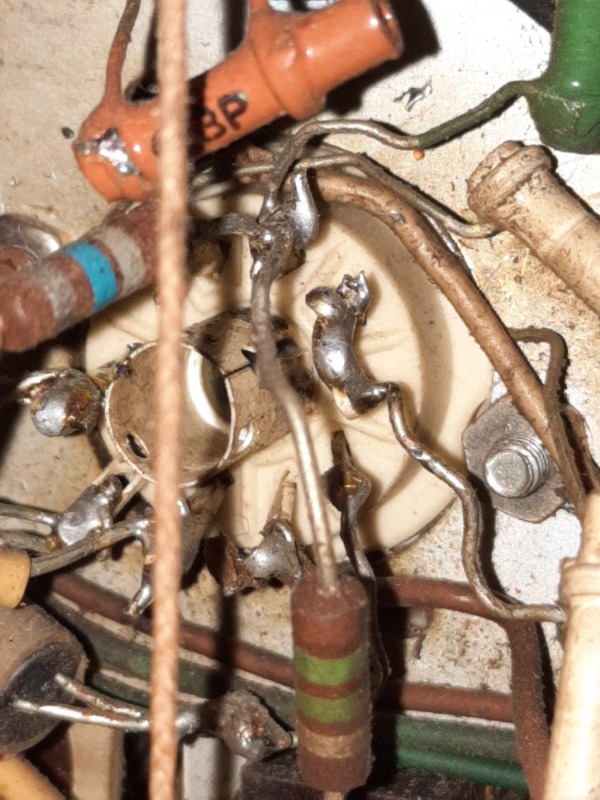

wat mij verder nog opvalt is dat op de voet van B2 Pin 3 en Pin 4 aan elkaar zijn gesoldeerd.
hoort dit???

Meet eerst de spanningen op anode en schermrooster van de buizen B2 t/m 4
Ook de spanning op het rooster van de EM 80
Wordt deze negatiever als de buis verder opent.Dan krijgen we een indicatie
waar het fout is.Wat voor antenne signaal gebruik je op FM?
Controleer ook de spanning vanaf R10 welke naar de tuner gaat.
grt And

het is niet vervormt, maar wel met een beetje ruis.
dus ook geen goede ontvangst. het zijn ook maar een 2 of 3 zenders die ik kan horen
