Philips BX653A

de gloeilamp er tussen weg. nu kloppen de spanningen.
300V DC hoogspanning en 6,7V AC gloeispanning.

nu heb ik alleen nog geen ontvangst op alle banden.
Behalve de FM, daar wel ontvangst. maar het geluid is heel erg zacht op de FM
in PU wel een brom als je die aanraakt. dus dat is in orde.

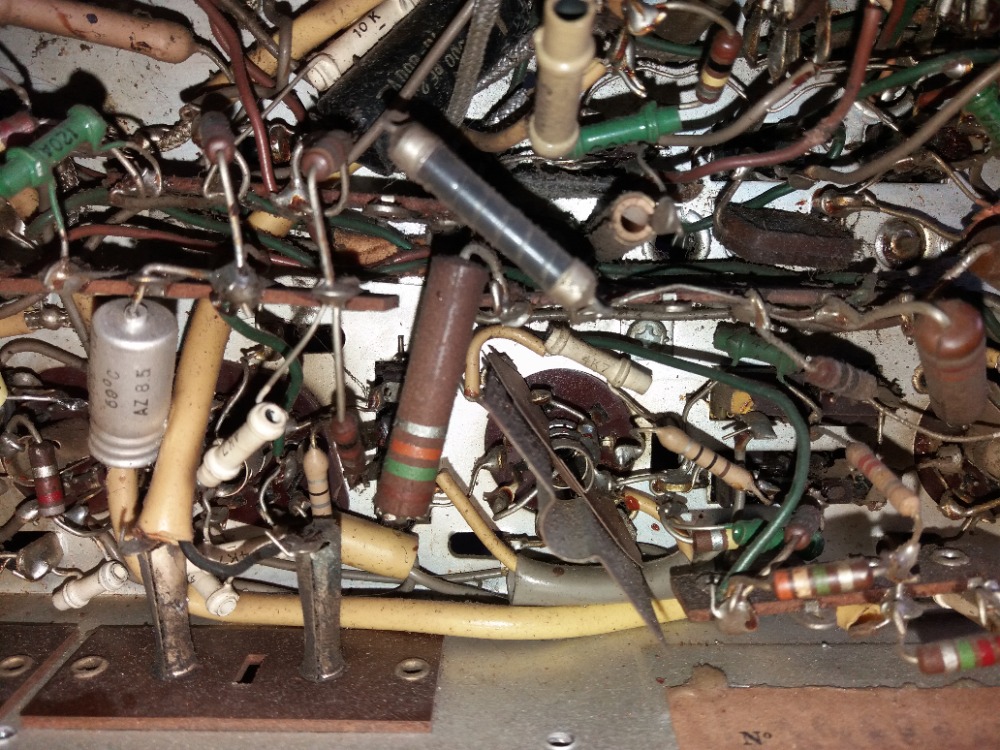

weerstand R9 (33K) is stuk. maar hoeveel watt zijn deze grote bruine weerstanden?

Eenmaal op de juiste wijze in orde gemaakt is het een heel fijne
radio met een prima weergave en , vind ik zelf , fraai uiterlijk.
Succes gewenst!

DBT zat er nog tussen??!?!?!?

Face, meet palm.

Het zijn 2 wikkelingen van 6,3 V~welke een gezamenlijk massapunt hebben doormiddel van pen12 en 13 zoals Tjerk opmerkte.
Dat de spanning instort, ook primair komt gewoon door de spanning die over de gloei-
lamp valt.Had niet gelezen dat deze er tussen zat.Deze eerst er tussenuithalen en dan
kun je pas serieus de spanningen meten.Houd de trafo in de gaten of deze warm wordt
of verdachte geluiden(brom) begint te produceren.
Succes maar weer,het zal wel goed komen .Vr grt Andries

Haal eerst even die serielamp er tussen uit, met de lamp er tussen is de U zo ie zo lager.

Het zijn twee wikkelingen maar ze staan volgens het bedradingsschema (bijgevoegd) in serie. S3 (11) gaat naar B6, B8, B9. S3A (15) gaat naar B1-5, B10, B7 en B11. Lippen 12 en 13 zijn geaard.
