17TX210A

schreef :

schreef :

Wat bedoel je met zwartniveau gelijk blijven? Had die witte horizontake balk dan niet gemoeten?

Als het zwartniveau naar beneden wordt gedrukt omdat er witte delen in het video zitten (wat dus jouw klacht is) dan is dat niet goed. De brievenbus is een signaal om dat te testen. Bij het witte gedeelte moet het zwartniveau constant blijven. Bij jou is dat niet zo en je moet uitvinden waarom dat is. Of snap je gewoon het concept zwartniveau niet? Het stuk aan weerszijden (front porch, back porch) van de syncpuls?

Ik heb dit plaatje er bij, dan geeft een goede voorstelling van het signaal:


En wat zou er volgens jou dan mis gaan in mijn geval?


Er staat wel 'auto' bij als je level helemaal naar links draait. maar dat is geen schakelaar, gewoon einde van de potmeter-draai.
Wat wel kan is dat je met een kleine instelpotmeter met een schroevendraaiertje in het frontpaneel 'level' kan instellen, Ik kan het zo draaien dat je dan altijd een beam hebt. Maar ja, dan triggert hij niet meer of slecht.

Is op zich altijd wel lastig. Want: heb ik nu signaal of niet?
Meestal draai ik de tijdbasis dan helemaal naar rechts, naar 'X-ampl'. Dan wordt het beeld slechts een punt omdat hij geen tijdbasis meer heeft, maar wel zichtbaar. Dan kan je zien of er signaalniveau is. En dan maar weer terug de juiste tijdbasis.
Je kan ook geen DC meten zonder signaal.

Is soms wel eens lastig.




.

Dat is inderdaad her nadeel van een getriggerde scoop: Zonder signaal heb je geen tijdbasislijn.
Echter daarvoor is de mode “auto” uitgedacht: Als je de knop “level” helemaal naar links draait, dan wordt de tijdbasis op de “auto” modus geschakeld (als ik me goed herinner is deze regelaar met een schakelaar uitgerust). Dan heb je altijd een tijdbasis lijn, ook zonder signaal.
Voor de meeste signalen is de triggering dan ook in orde.
In de regel hebben alle getriggerde scoops deze knop “auto”.

Groeten,
Peter


Ik heb dat TV FRAME van die scope eigenlijk nooit gebruikt. Ik weet ook niet hoe, ik gebruik zelf altijd de interne triggering van deze scope.
Een oudje, maar doet het nog prima. Het enige minpunt is dat je geen beam krijgt als er geen signaal is.

Wat je ook moet doorhebben is dat er twee manieren zijn om naar een videosignaal te kijken: H en V. Lijn en raster. Je vervorming is op field (raster) basis dus vandaar mijn opmerking dat je scoop dat aankan (FRAME).

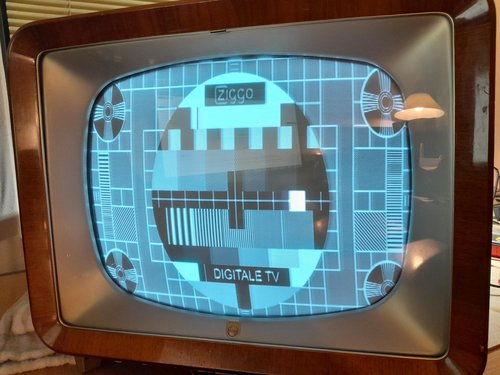

Maar eigenlijk is het raar dat in dit testbeeld het schaduw-effect helemaal niet optreedt, zelfs niet met contrast helemaal open.
Terwijl er toch ook witte plekken in het plaatje zitten.



Het moet iets anders zijn..
