Maar op het stuurrooster dan B9 is er toch geen DC level? Waar zou hij dat vandaan moeten halen? Uit het schema kan ik dat niet herleiden.

schreef :

en belangrijker - weg schaduweffect! Zelfs bij maximaal contrast!

En weg black level! Black level, of in goed Nederlands, zwartniveau, is de DC waarde waarbij het beeld zwart is. Als je een condensator daartussen zet is dat verdwenen en afhankelijk van de gemiddelde waarde van het videosignaal. Naarmate er meer wit in het beeld komt zullen de donkere delen zwarter worden. Eigenlijk hetzelfde als de horizontale strepen maar dan over langere termijn.

Ik heb intussen mijn demo klaarstaan. Zal een paar foto's maken ter illustratie.

Ik ben denk al wel een stapje verder in de analyse:

Ik heb het videosignaal van de DVD speler of de Humax ontvanger via een condensator rechtstreeks aangesloten op het stuurrooster van de video eindbuis B9.
(Wel eerst het stuurrooster losgekoppeld van de TV-schakeling.)

Het resultaat: een compleet sneeuwvrij beeld - en belangrijker - weg schaduweffect! Zelfs bij maximaal contrast!

Dit duidt er m.i. dan op dat de video eindtrap niet de veroorzaker is, maar dat daarvóór ergens  iets mis gaat.
HF? MF? Detectie wellicht?
Dit wordt interessant !

30uV staat er als ingang voor de kanalenkiezer in het schema.

Dat is vreemd. Als je de schermroosterspanning meet, varieert die dan wel van ca. 25 tot 200 Volt als je aan de contrastregelaar draait?

Sorry, ik heb je bericht niet goed gelezen. Vergeet deze opmerking maar.

Het vervelende is dat Philips niet aangeeft onder welke condities er gemeten is. Als we uitgaan van de 20 a 30 uV die aangegeven staat op de antenne-ingang dan geeft dat een onbruikbaar beeld dat helemaal in de sneeuw verdrinkt en ook nauwelijks te synchroniseren is. Maar of dat de bedoeling was? Voor VHF was met de toenmalige kanaalkiezers een signaal nodig van 250 a 500 uV voor een sneeuwvrij beeld

Ik heb B9, de EF80 vervangen. De waarde  op de anode van B9 is zelfs nog iets hoger: 186 V..
Als ik aan de contrastregelaar draai, van helemaal dicht tot helemaal open, scheelt dat vrijwel niks. Variatie van 182- 186V.
De spanning op de kathode blijft veel te laag t.o.v. schema. Deze varieert van 1 tot 2 V afhankelijk van de contrastpotmeter.
Spanning op het schermrooster (pin : varieert afhankelijk van contrastpotmeter van 41 - 200V (volgens schema 25 - 200V)

Bijgaand de meting iets aangevuld:

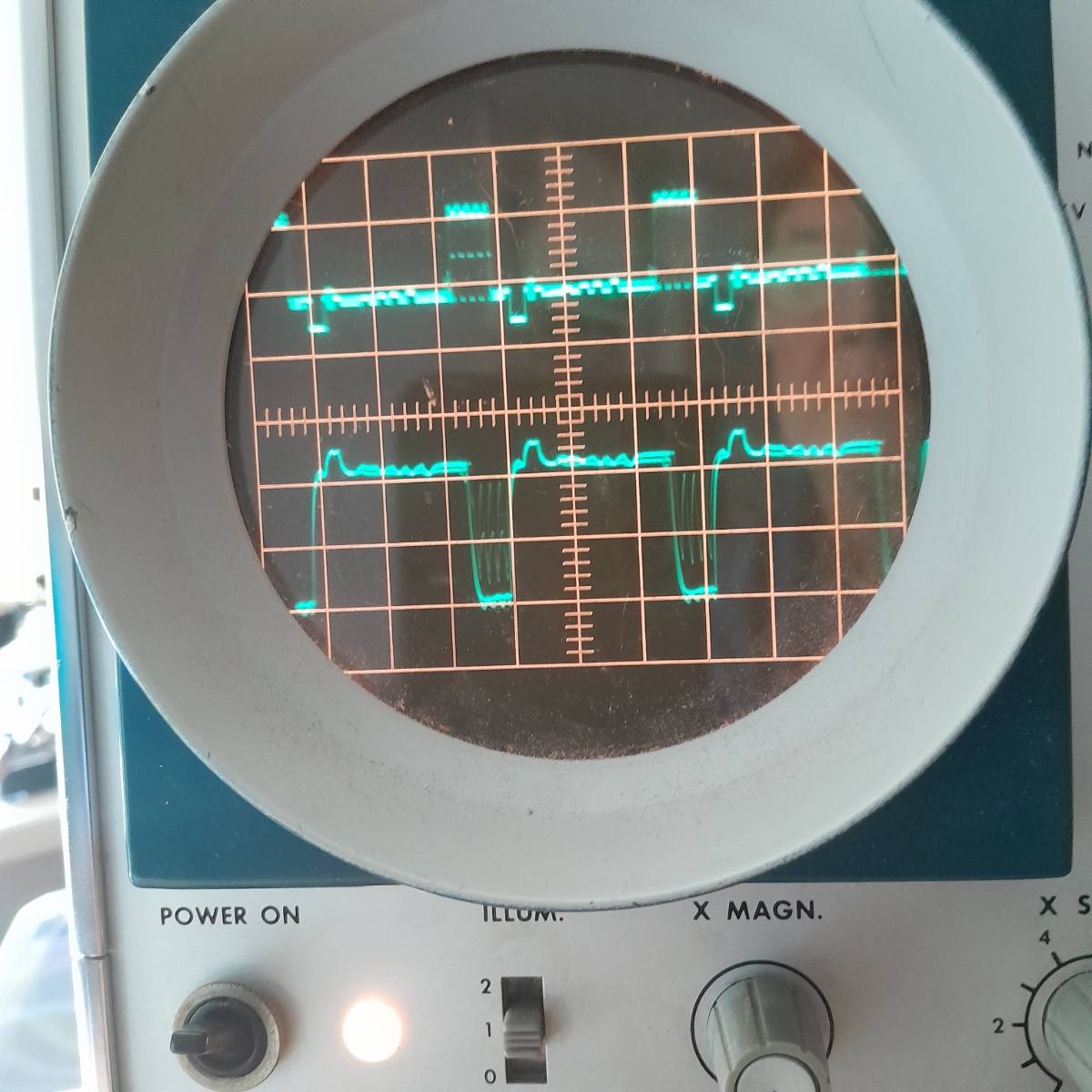

Kanaal A: De ingangsspanning zoals die de modulator ingaat.
Kanaal B: Het signaal op de anode van B9, Deze is geïnverteerd t.o.v. de ingang.
Hierop heeft de contrastregelaar wél effect, variatie van het signaal van 10vtt naar 35vtt.
