17TX210A

schreef :

schreef :

Op C81 (helderheidspotmeter)
<knip>
Wat kan ik nu mee? Nog meer meten?



Je hebt zojuist de fout gevonden. Maar je sync is ook veel te laag. Alleen is dat van later zorg.

Heb ik de fout gevonden? Vertel...



zie ik een bromrimpel op plus 2 ?

schreef :

Op C81 (helderheidspotmeter)
<knip>
Wat kan ik nu mee? Nog meer meten?

Je hebt zojuist de fout gevonden. Maar je sync is ook veel te laag. Alleen is dat van later zorg.

Nog wat meer gegevens.

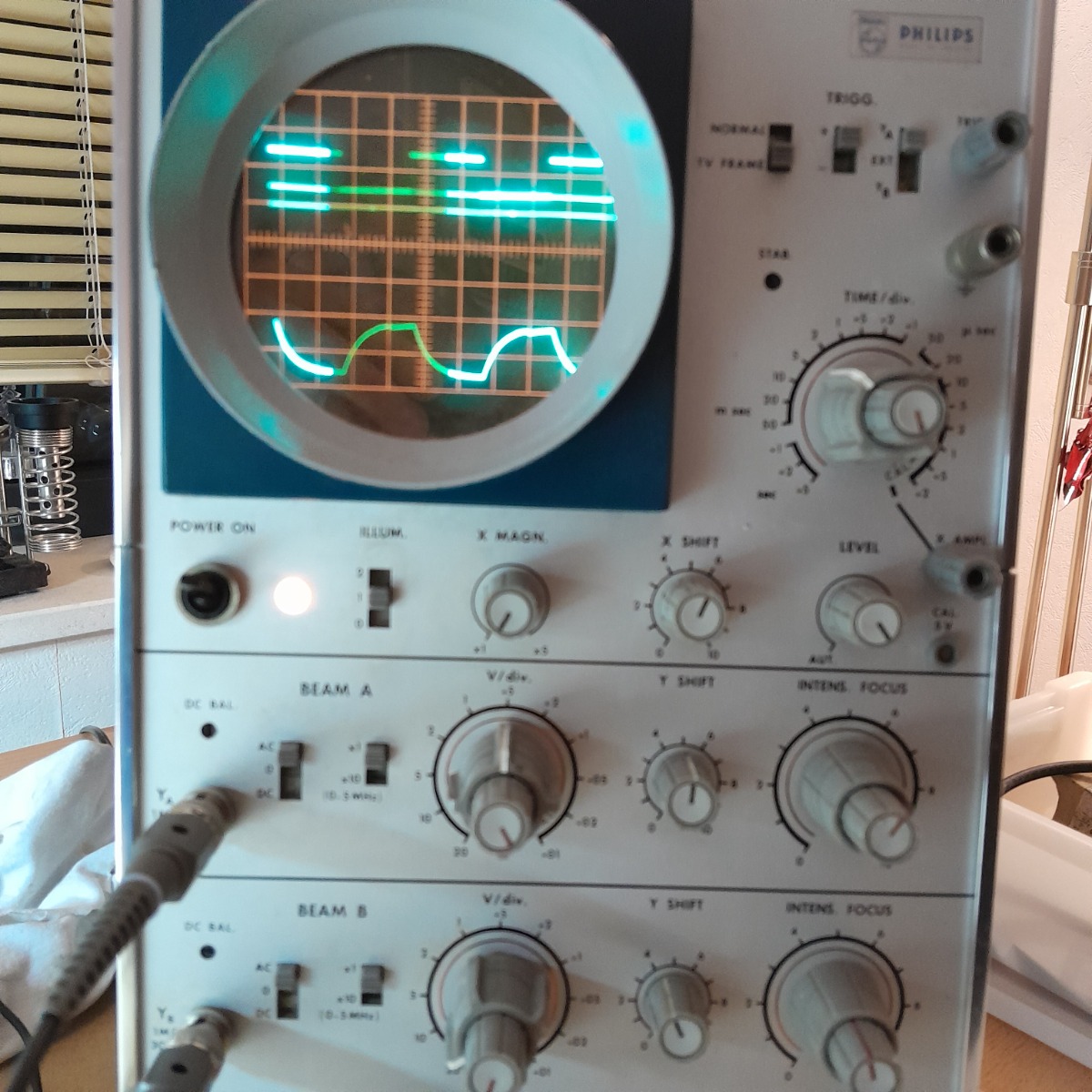

Eerst 3 plaatjes, opnieuw gemeten, trace 1 = inputsignaal  op modulator.

Trace 2:

De anode van B9



Het stuurrrooster van B9



Op C81 (helderheidspotmeter)


Dan nog wat bijzonderheden:
Ik was de componenten rond de AGC aan het controleren. Nu blijkt dat C79 in het geheel niet is gemonteerd!
Staat wel in schema en in lay-out, maar is er gewoon niet.
Ik heb er eentje geplaatst van 330K (had ik nog liggen). Geeft geen merkbare verandering aan de schaduw. Plaats ik er een elcootje in van 2u2, dan is het beeld weg.

De spanning op de kathode is 3,6V, in schema staat 19V.
De spanning op de anode van B9 is ca 170V. Beduidend hoger dan de 100v die in het schema staat..
Wat kan ik nu mee? Nog meer meten?









schreef :

Op de onderste race zie je een piefje.

Drie dingen. Ik snap niet dat-ie niet wil syncen. Dat zou wel moeten. Sluit de scoop eens aan op het stuurrooster van B9. Vind sync level erg laag dus dat zou de oorzaak kunnen zijn. Misschien vindt jouw modulator het signaal van mijn PICkie niet fijn.

Ten tweede. Ik zie geen vervorming in het zwartniveau. Dat suggereert de beeldbuis en dan met name de Wehnelt (g1). Dit is de helderheidsregelaar. Hang de scoop eens op C81.

Ten derde. De onderste trace heeft veel meer "vulling" tussen zwartniveau en het wit van de brievenbus. Dit duidt op een bandbreedteprobleem. Maar het beeld was verders prima scherp. Wellicht is dit de probe van de scoop.

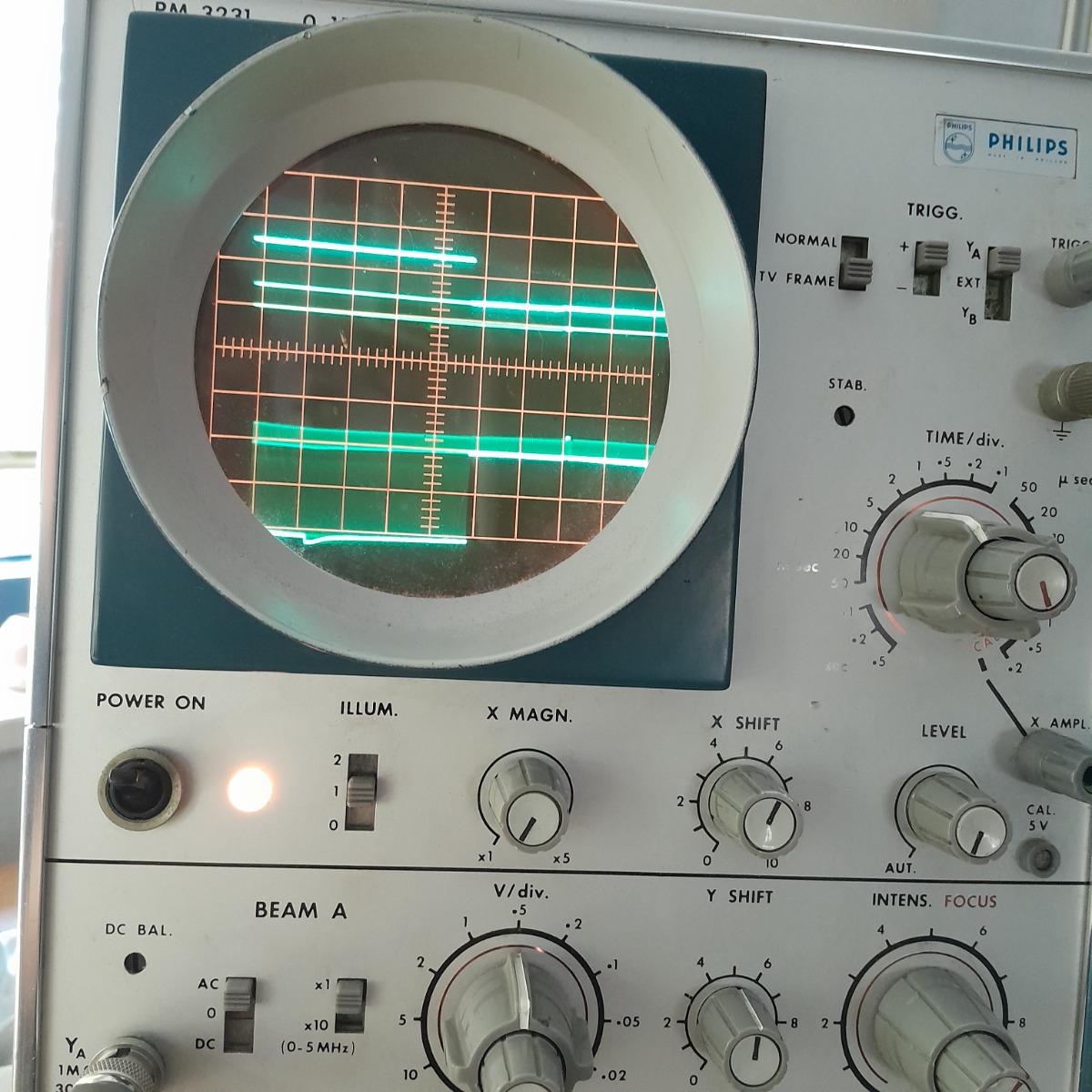

Nog een tweede plaatje:

Op de onderste race zie je een piefje. Dat is de verticale sync, dat ding loop langzaam van links naar rechts of andersom, in het tempo van het rollen van het beeld.
Het staat dus niet op één plek.
