17TX210A

Even een aanvulling: De anode-spanning van de EF80 is afhankelijk van de schermroosterspanning. Philips geeft geen waarde aan waarmee gemeten is; alleen 25-200 Volt. Draai eens aan de contrastregelaar terwijl je de anodespanning van de EF80 meet. Kun je dan tot 100 Volt komen?

schreef :

En wat zou er volgens jou dan mis gaan in mijn geval?

Dit is een NTSC signaal. Dat is anders dan een CCIR PAL signaal omdat hier sprake is van "setup". Bij CCIR is dat niet aanwezig en dan is blanking level zoals in jouw plaatje gelijk aan black level. Hoe dan ook, je horizontale vegen zijn een verticaal fenomeen. Dit is de reden dat je scoop op FRAME moet staan om dat te kunnen observeren. Mijn PM3055 heeft dat ook. Ik zal proberen vanavond wat screenshots te maken zodat ik kan illustreren wat je moet zien en wat je zou kunnen zien als je gaat meten. Tenslotte heb je een dual beam scoop. Je gebruikt dan je ene kanaal als trigger source (detector output) en de andere om te meten. Hoef je ook niet meer met de trigger instellingen te klooien.

Overigens is jouw EF80 duf. 180 V op de anode is veel te hoog dus die heeft veel te weinig emissie. Prik er eens een verse in dan zal die streperigheid ook minder zijn verwacht ik.

IK dacht dat Zaagtand op de TG met de Scoop altijd gebruikt word .?
of meer .
Huub

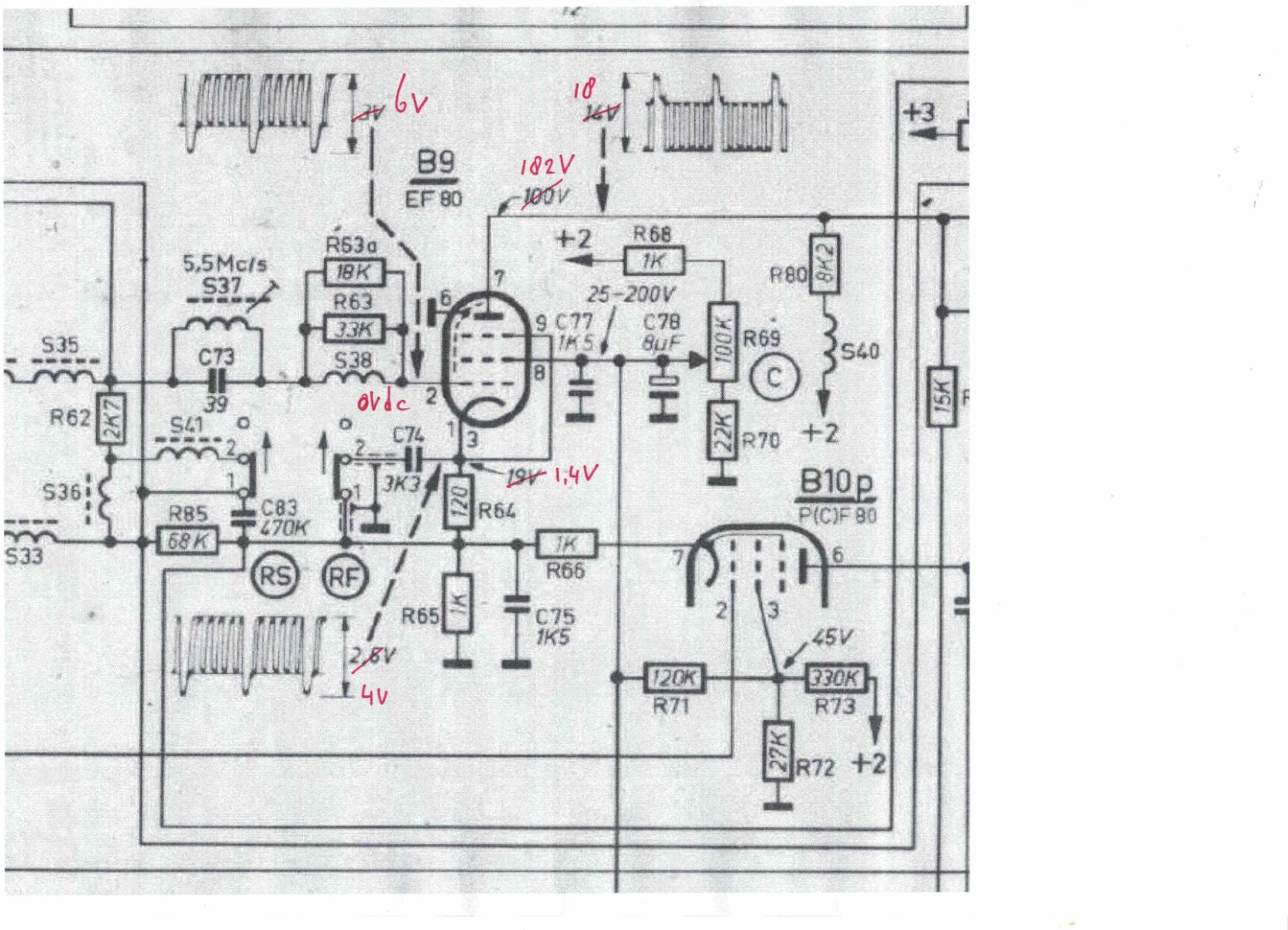

Hierbij wat meetwaarden van de Video Eindtrap, B9.
Sommige wijken behoorlijk af.

Wat kan ik hieruit concluderen?



Ik ben inmiddels ook in het bezit van een Testbeeld DVD. Met flink wat mogelijkheden.

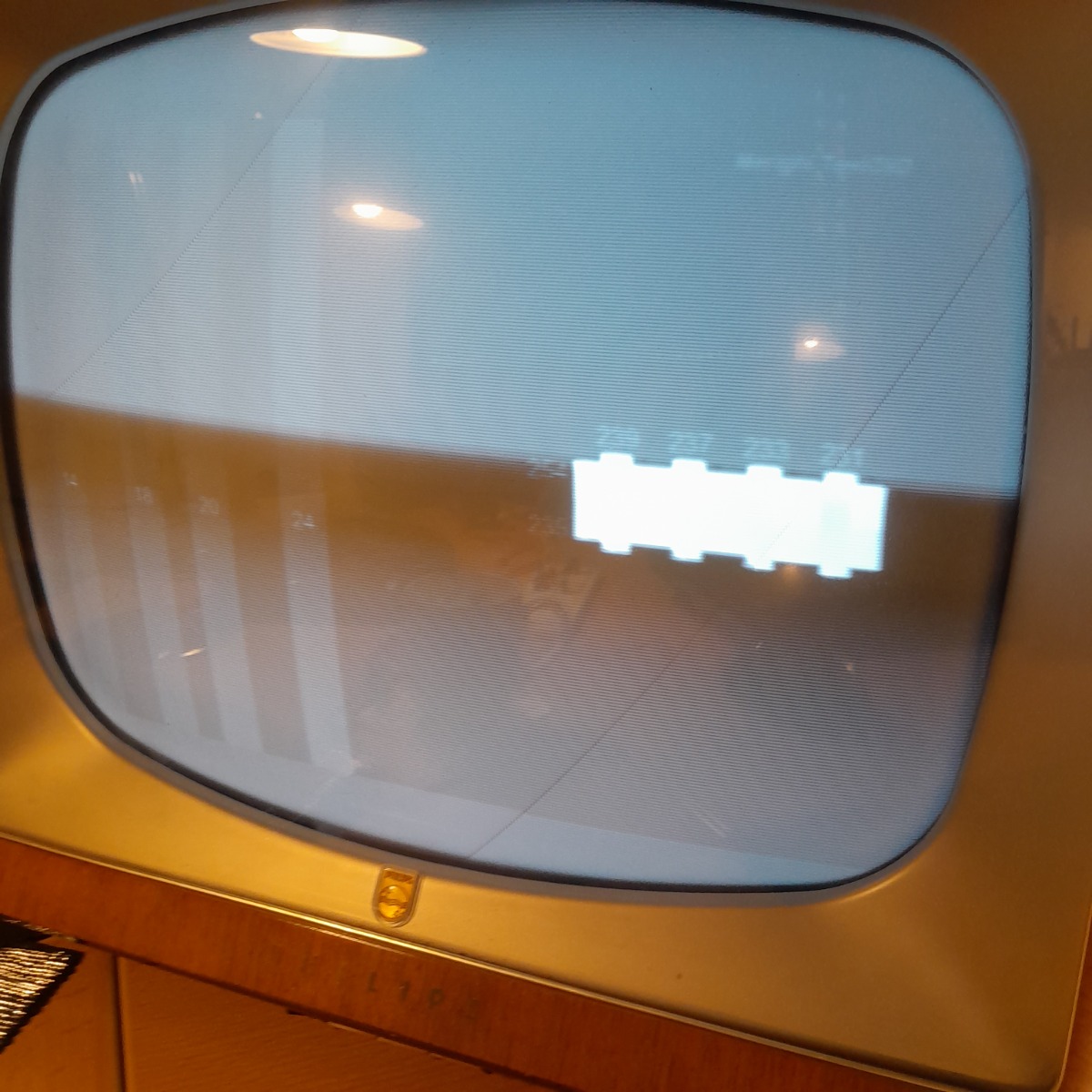

Via de DVD speler composiet uit en op Pause kan ik een mooi testbeeld maken.
Met het probleem in beeld gebracht.

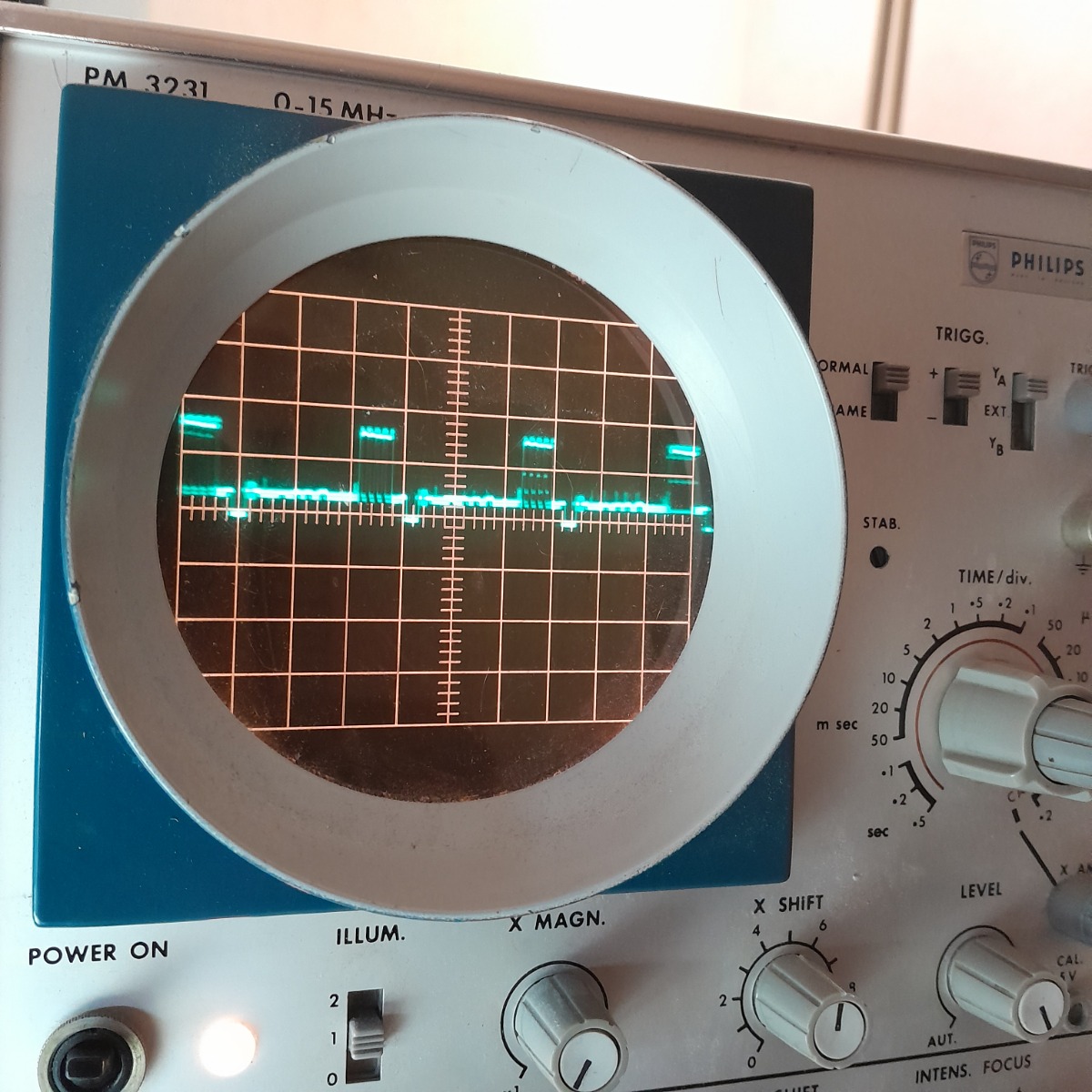

Hierbij ook het bijbehorende TV-signaal. Als het goed is moet ik dit signaal na video-detectie weer in de TV moeten zien. Nietwaar?






Ik heb hier ook nog een oude sateliet-ontvanger liggen, een MZ-101.
Als ik dat ding aansluit op de modulator, is het nóg beter zichtbaar wat het probleem is.

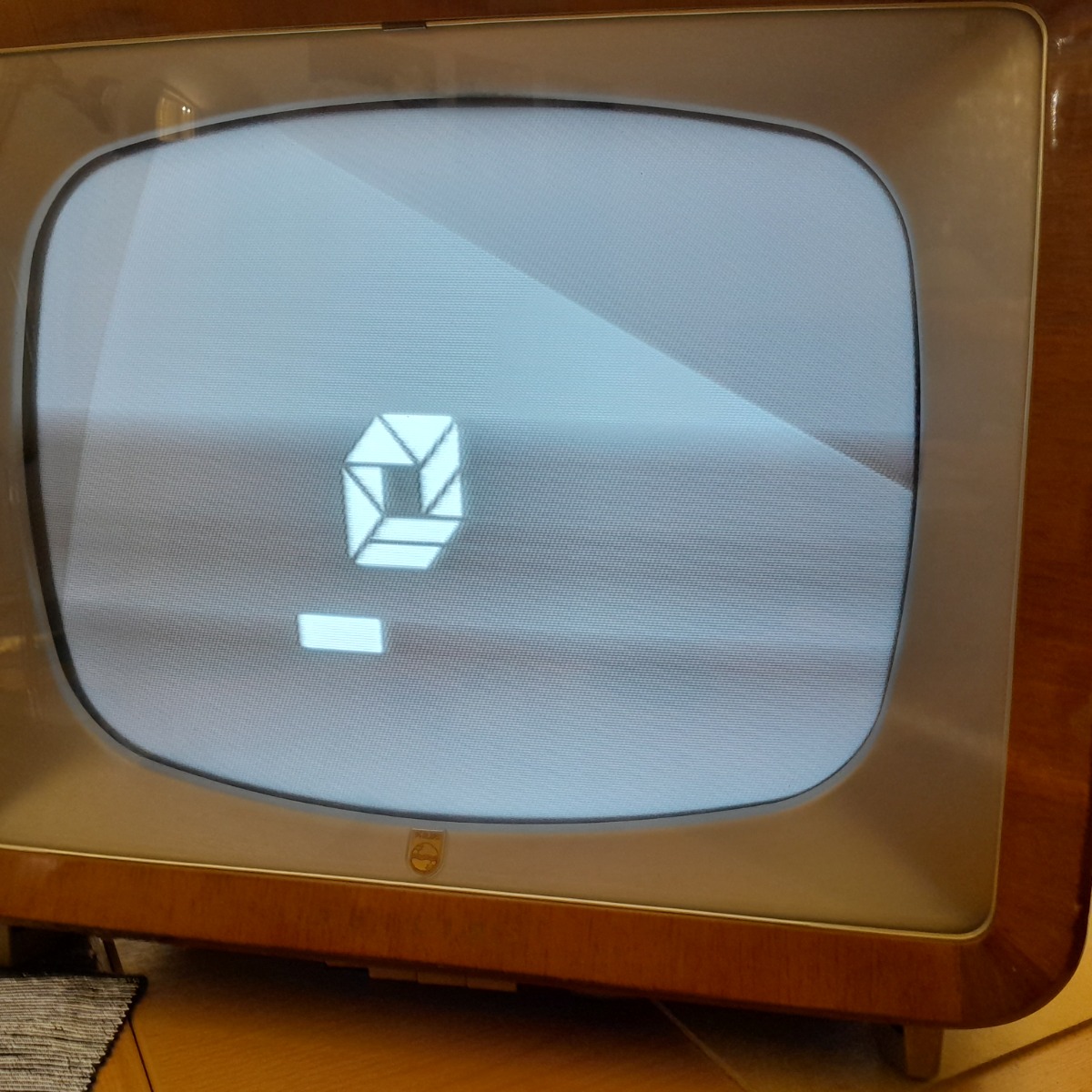

Tijdens de initialisatie-fase geeft hij nl een opstart-schermpje weer.
Jammer dat dat schermpje na een minuut verdwijnt. Dat zou ook een mooi meetreferentie kunnen zijn.
