Vraag me niet waarom, maar nu krijg ik het PICkie wel stil...

schreef :

schreef :

Kun je hier nog iets mee?

Nee. Allereerst snap ik niet waar de sync blijft van dat PICkie. Wel is nou de Wehnelt wat consistenter met de spanning op C81. Wat is de gevoeligheid bij die signalen? De V/div zogezegd? Vooralsnog is het duidelijk dat de spanning op de Wehnelt gemoduleerd wordt door het video maar hoe precies is mij een raadsel, zeker omdat het aansluiten van R75 op +2 niks lijkt uit te maken. Waar komt die rimpel op C81 dan vandaan? Die mag er niet zitten en op de Wehnelt al helemaal niet.

Nou, gemoduleerd...dat zijn de syncpulsen, iedere 64uS eentje, om de terugslag te onderdrukken. Toch?

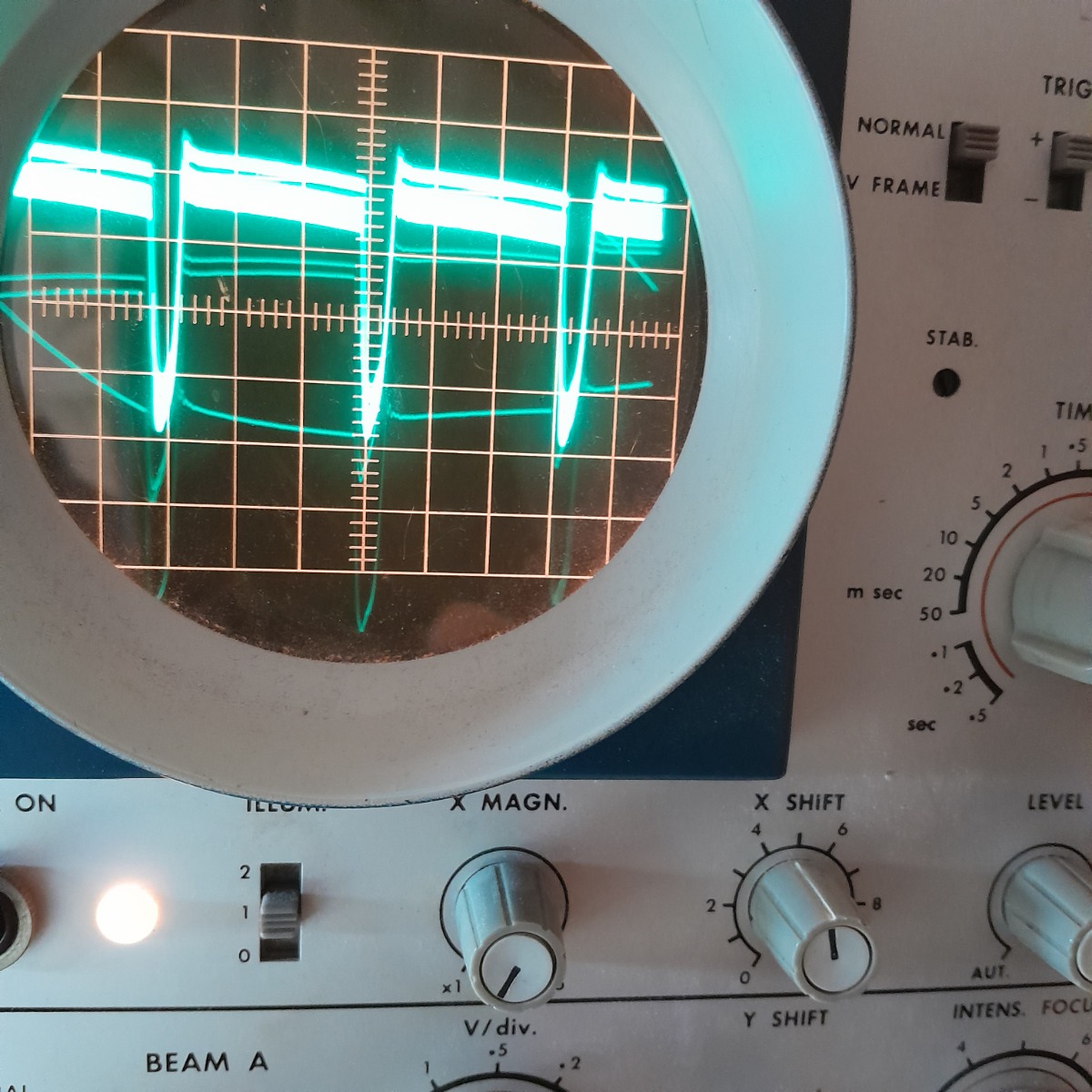

Wehnelt uitvergroot op schaal 20uS / div., signaalsterkte 10 Volt / div

Tussen de pulsen zie je idd wel iets met een hoge frequentie..



schreef :

Misschien is het een idee om eerste eens even te onderzoeken waarom de verticale sync zo kritisch is (zoals jouw Pickie wil-ie niet stilzetten)?

Lijkt me wel handig. Kan die streperij beter worden bestudeerd. Bij PICkie is te zien dat de sync helemaal is verdwenen. Hoe kan dat nou? Komt die terug bij video met minder wit of gaat het in de modulator al mis? Goh, wat háát ik foutzoeken op afstand!

schreef :

Kun je hier nog iets mee?

Nee. Allereerst snap ik niet waar de sync blijft van dat PICkie. Wel is nou de Wehnelt wat consistenter met de spanning op C81. Wat is de gevoeligheid bij die signalen? De V/div zogezegd? Vooralsnog is het duidelijk dat de spanning op de Wehnelt gemoduleerd wordt door het video maar hoe precies is mij een raadsel, zeker omdat het aansluiten van R75 op +2 niks lijkt uit te maken. Waar komt die rimpel op C81 dan vandaan? Die mag er niet zitten en op de Wehnelt al helemaal niet.

Aan de testbeelden kun je zien dat het alleen optreedt bij echt fel wit. Vlak daaronder zit het wel snor.

Misschien is het een idee om eerste eens even te onderzoeken waarom de verticale sync zo kritisch is (zoals jouw Pickie wil-ie niet stilzetten)?
Wie weet zit daar ergens iets niet goed wat een invloed heeft op het beeld.

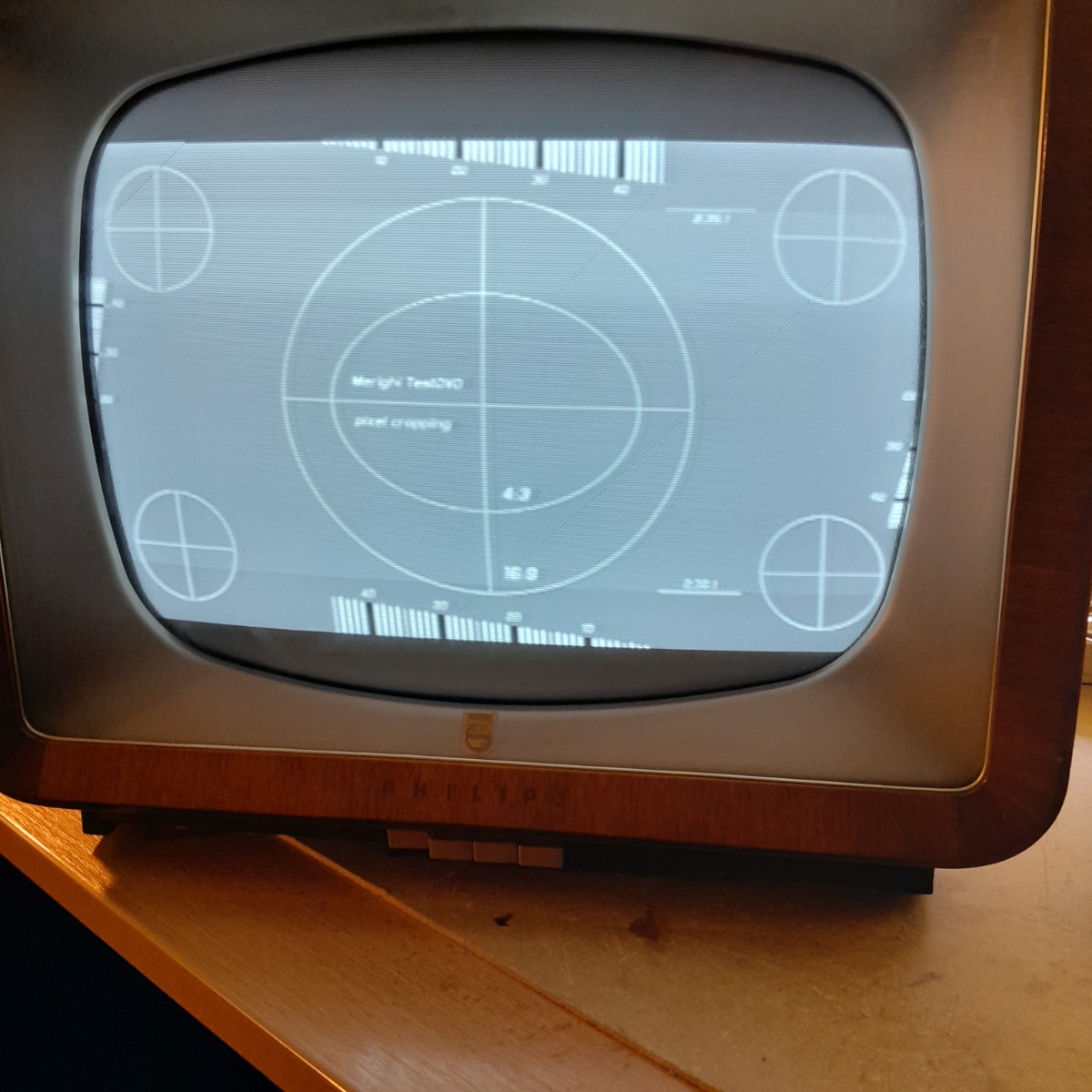

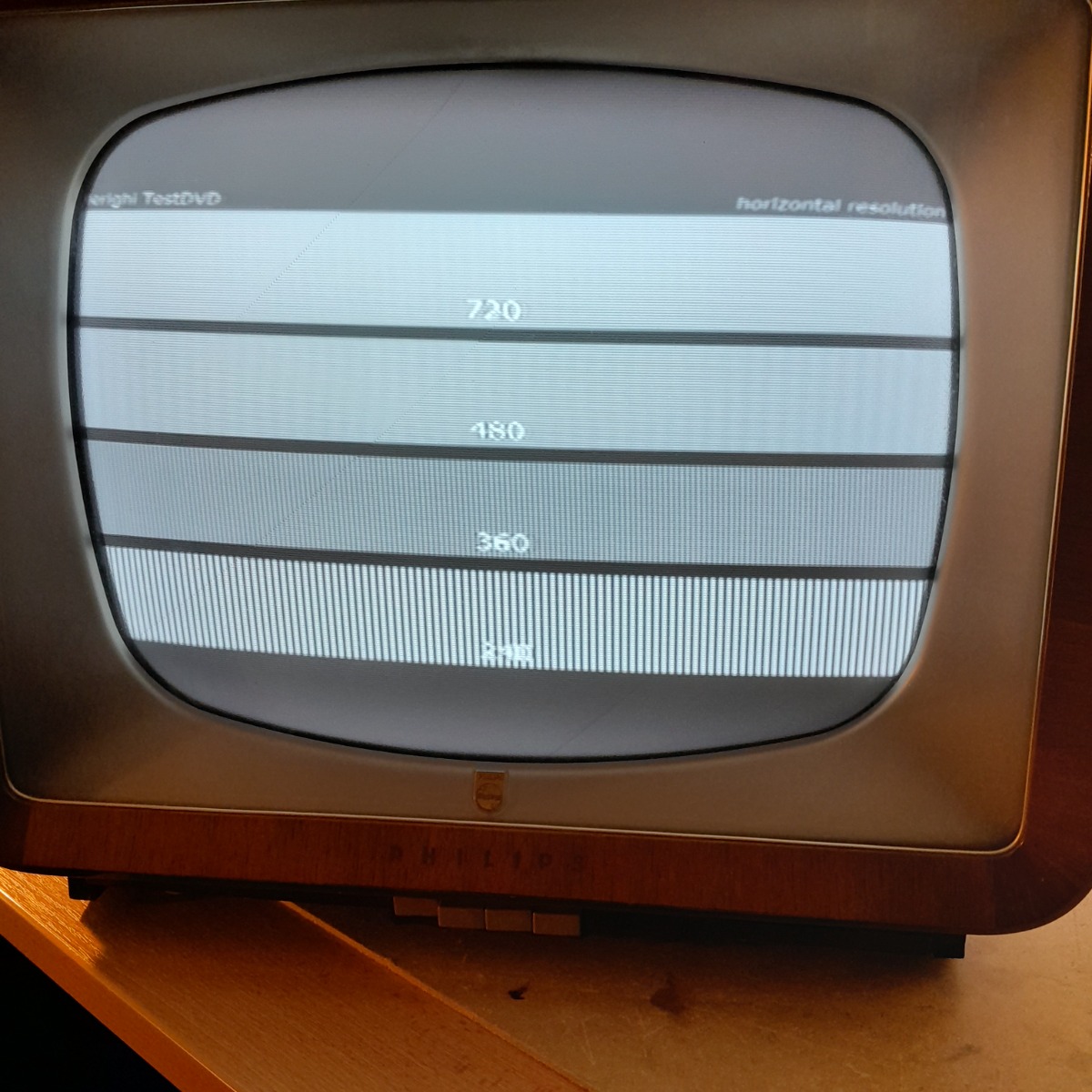

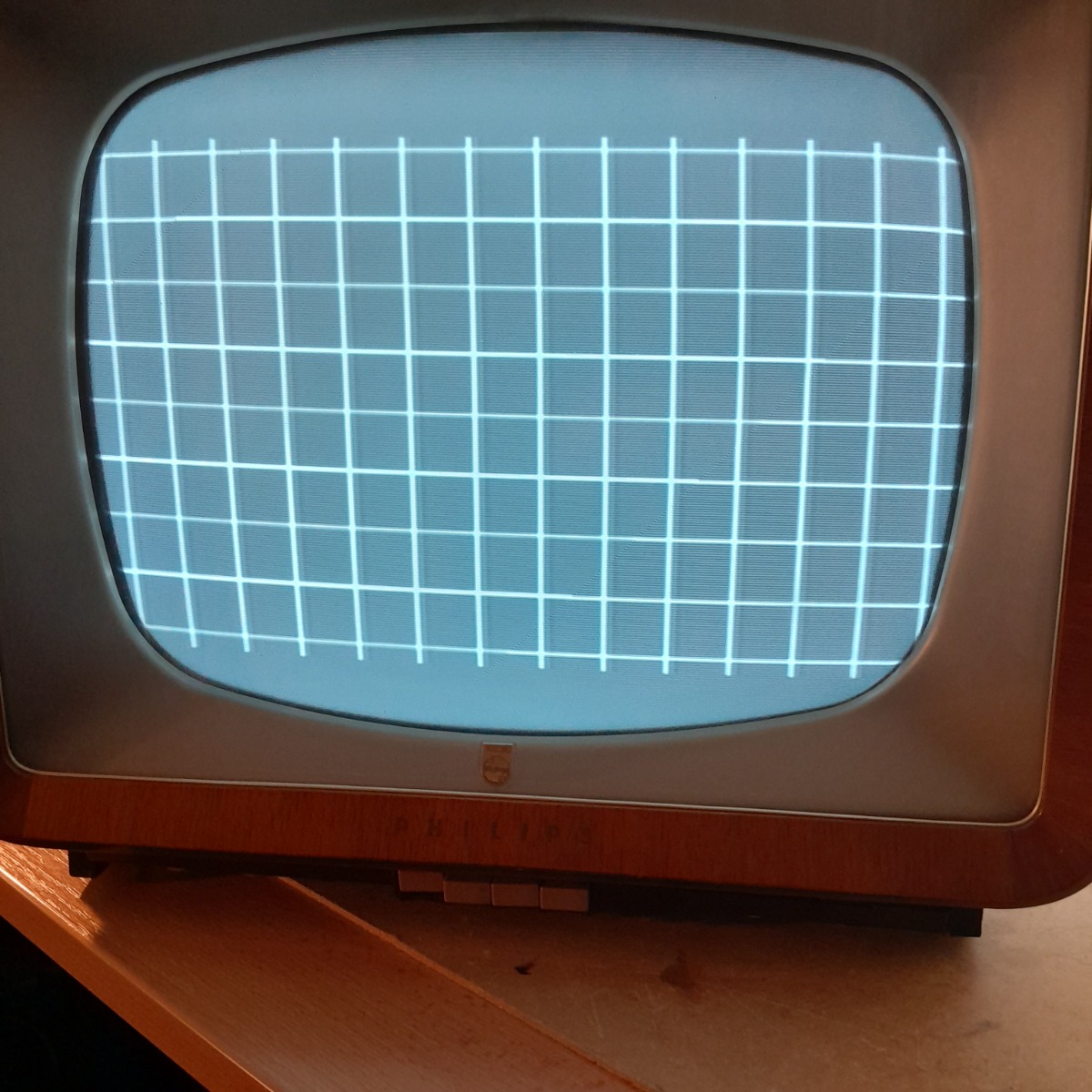

En nog wat overige testbeelden vanaf de DVD. Op zich lijkt het me er wel netjes uitzien

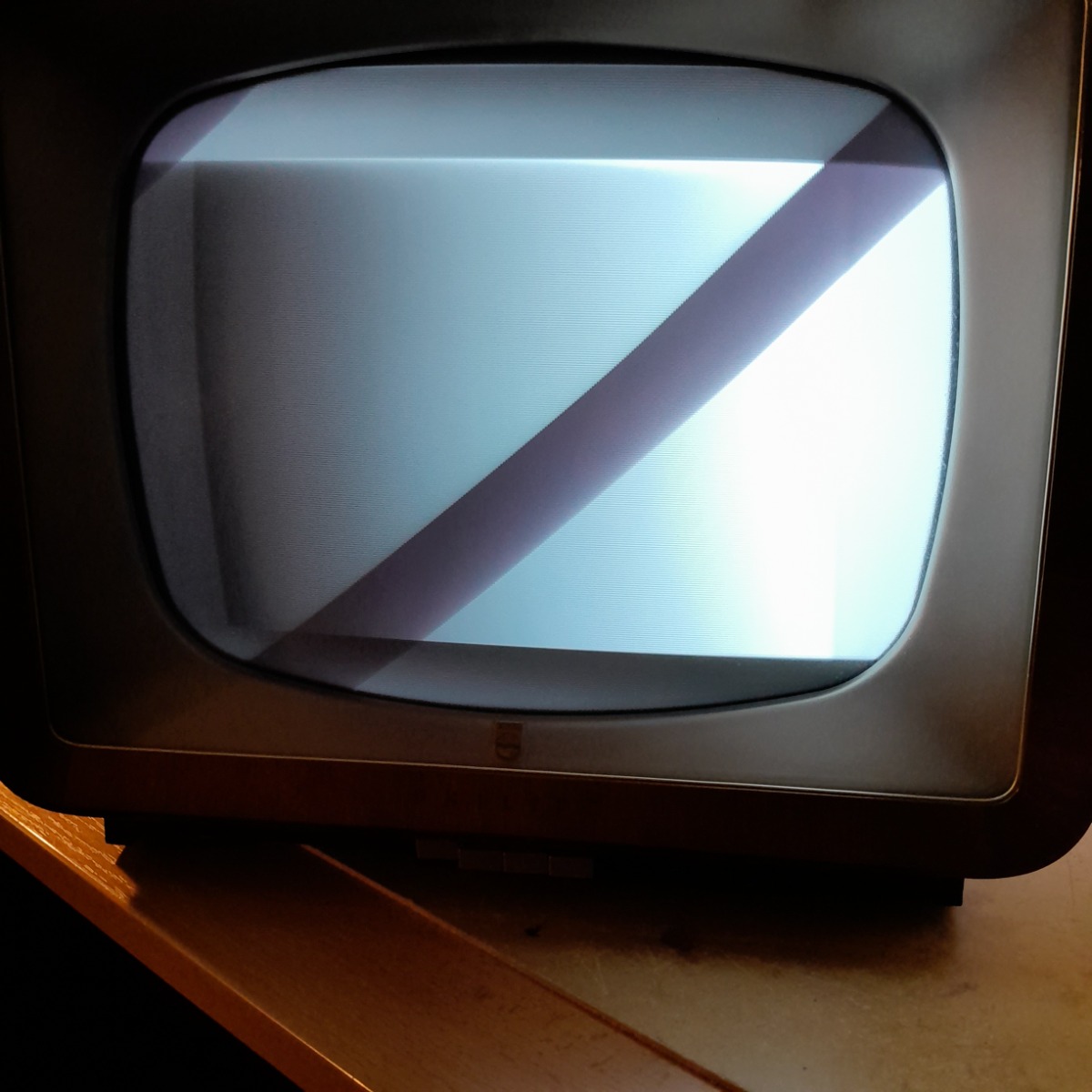

(diagonale streep komt door camera)
