Middengolf

Had al gekeken op Google, maar en zijn wel PWM chips tot 2.2 mhz, maar die Max loopt veel verder.
ja die Chinees had ik ook al gezien.
Maak eerst die Nautel af, heb daar iemand voor, ga dan toch verder met die 14NM50.
Die dubbele IXYS hebben ze staan met 1 KW out op 14 mhz.in een of andere plasma configuratie, maar moet zo tot 45 mHz. door kunnen lopen. Hij zit rond de 3 ns.

Ziet er netjes uit. Ik heb nu 40W input en 11 dBW output. Rendement is dus pants. M'n FETs worden heet en m'n trafo ook. Maar het gaat met twee TC4426'en wel stukken beter. Stijgtijd is nu 0.1 us, was het dubbele. Nu nog effe shoppen voor nette cores en een vettere driver. Tegen de tijd dat China afkomt met die MAX038 heb ik vast al een prettig carrier vermogen.

Overigens heb ik ook nog een docloze ISM set voor 13.56 MHz. Ding zal ook wel een paar honderd watt doen. Zitten ARF440's in. Kan voor de gein wel eens kijken wat dat doet op 1008 kHz :lol:

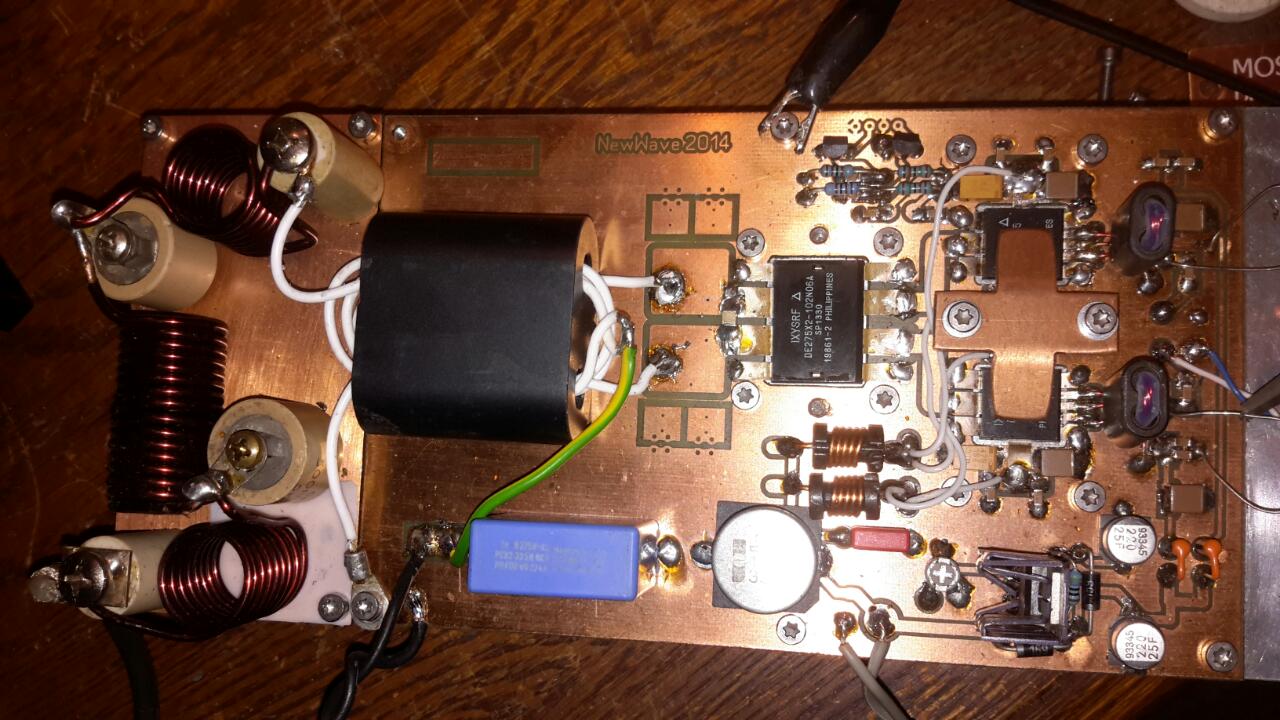

Datum staat nog op de Lay-out.. toen ook eens gemaakt op een regenachtige Zondagmiddag..

Heb een paar jaar terug een PA gemaakt met IXYS Fet's, kon er via de zaak niet te duur wat krijgen..
DE275X2 (1 KV) Push-Pull met twee X de DEIC515 ervoor, goed voor 1 KW carrier tot 30 mHz.
Uitganstrafo is niet goed, Mu waarde veel te laag...Maar heb al andere..

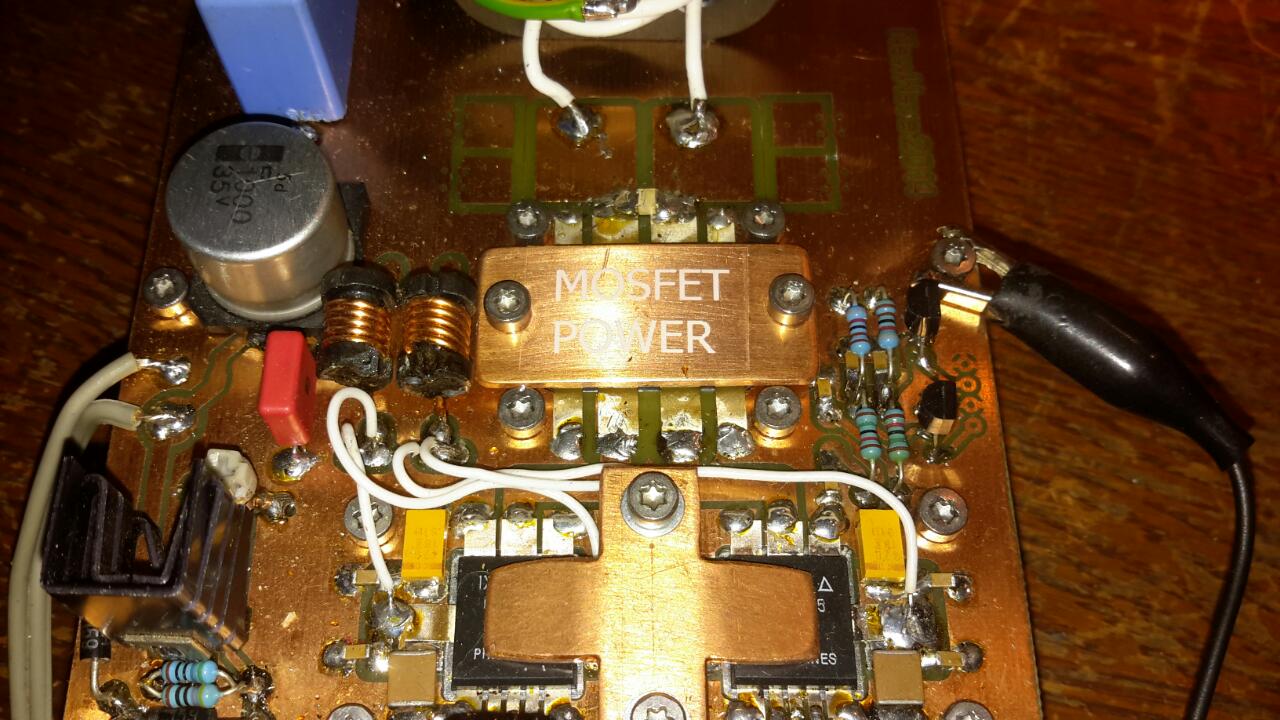

Zo koelt hij wat beter..
wil deze op rond de 7 mHz. gebruiken, om zoiets op 1,5 mHz te gebruiken... Nou ja, kan ook met wat anders...

Blok op drain, 200 V PP op 10 mHz.
Maar werkt wel mooi, kost wat, maar heb je ook wat, heb erg lang lopen klooien met de oude IXDD 414 CI, werkt leuk tot 5 mHz met niet te veel gate cap. Op 1.5 mHz, stuur ik er 4 X de STW45 NM50 mee aan..Maar wel goed op koelblok monteren!!

Da's een beetje overkill. Nautel gebruikt MIC4452, die dingen kosten geen drol. Mijn probleem is de output trafo, die is niet goed. Verrotte handig, LTSpice.

Heb nog ergens een paar DEIC515 liggen.. effe zoeken..

Dat DC valt wel mee. C(in) van de SUD50N03 niet. Die is 3.8 nF en m'n TC4426 driver vindt dat helemaaaaaaal niet leuk.
