Middengolf

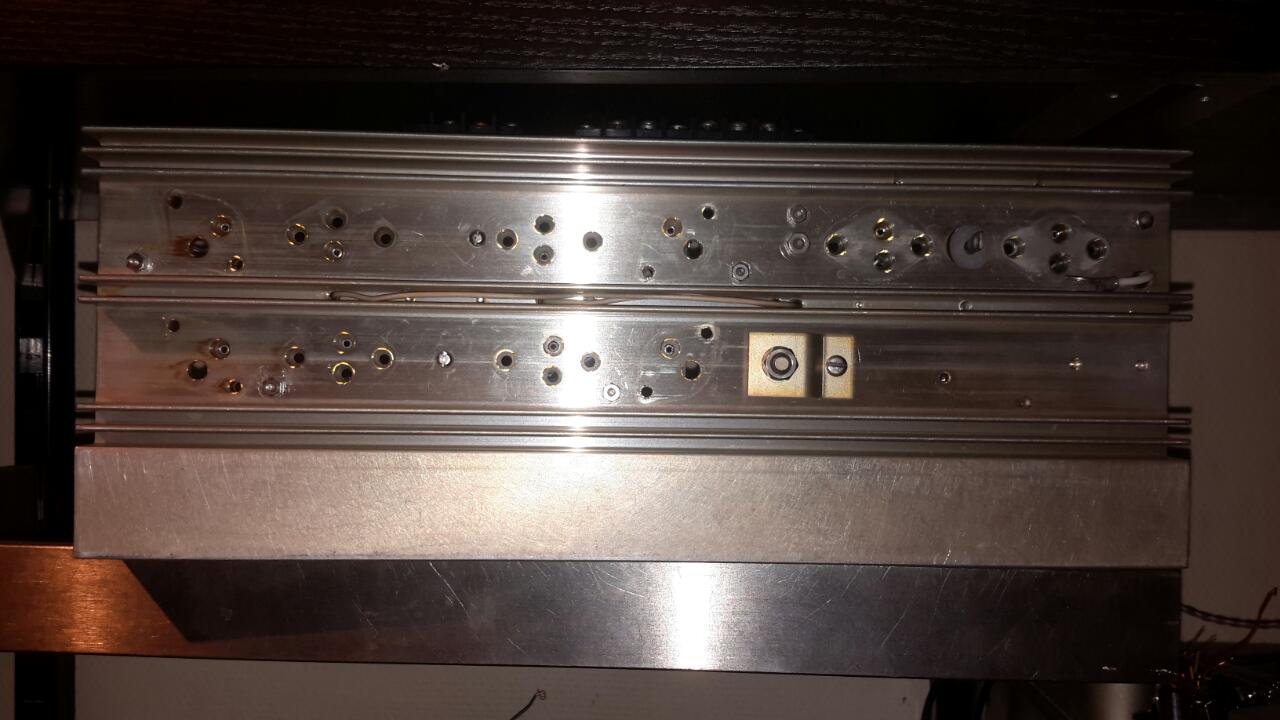

8 X de IRF 140..(Links)
2 X de IRF 130 voor de PWM..(rechts)

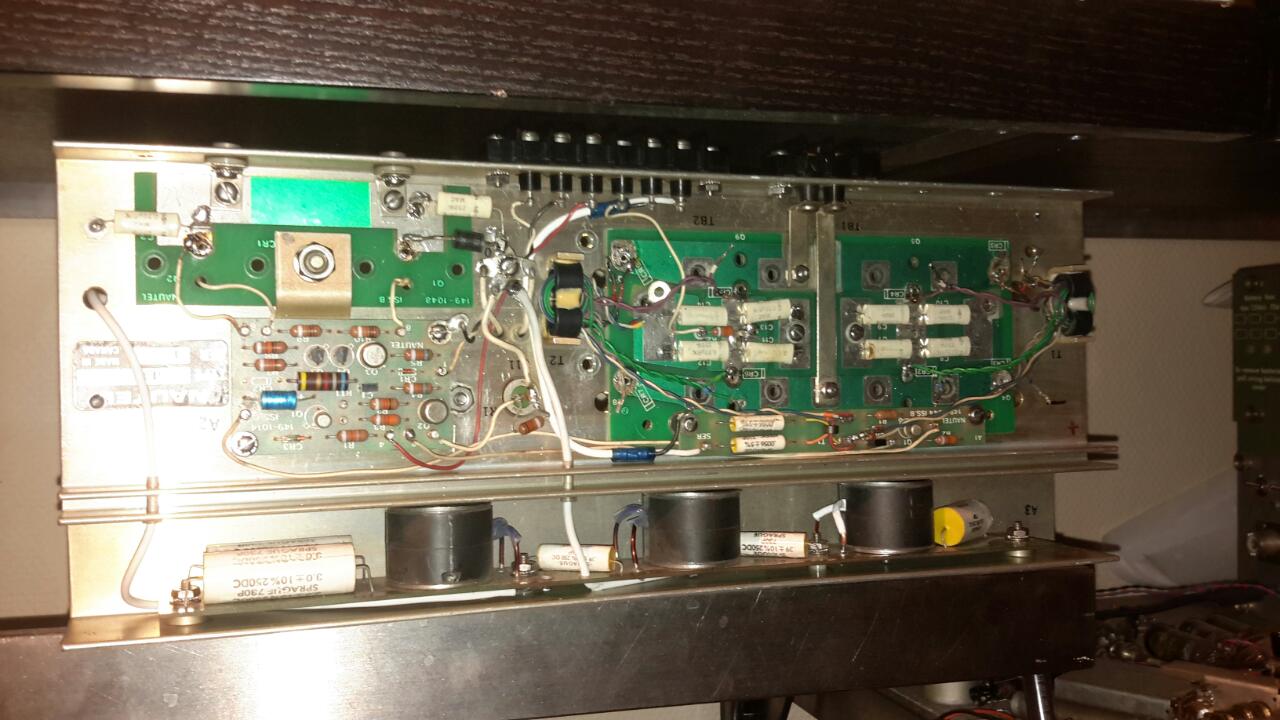

Hier een Nautel rack, een van de drie die er in zitten.
Links de PWM sturing, onder het PWM filter op 70 kHz.
Recht's 8 X de IRF 140..

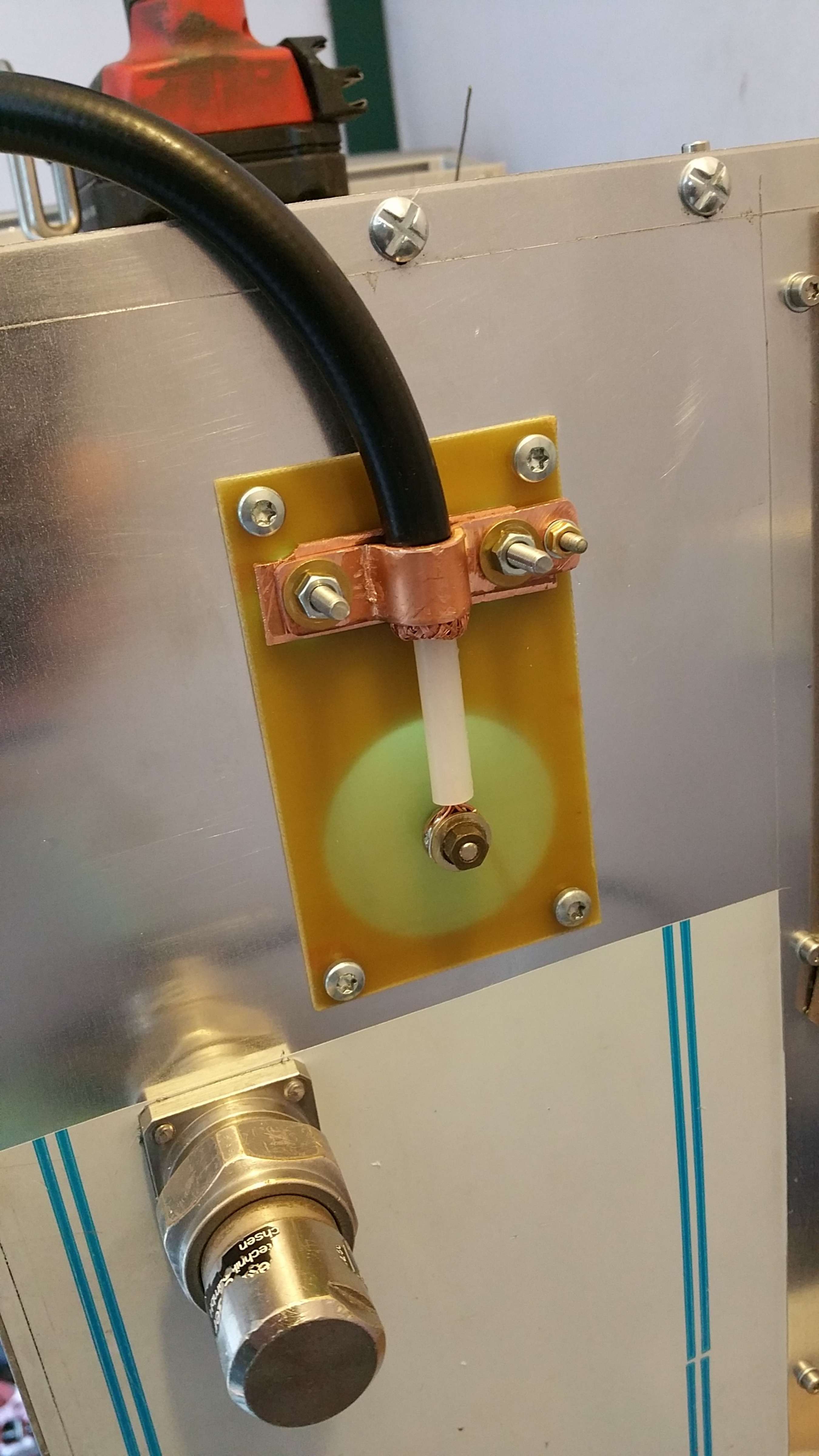

7KV HSP... Wel effe save gemonteerd !!

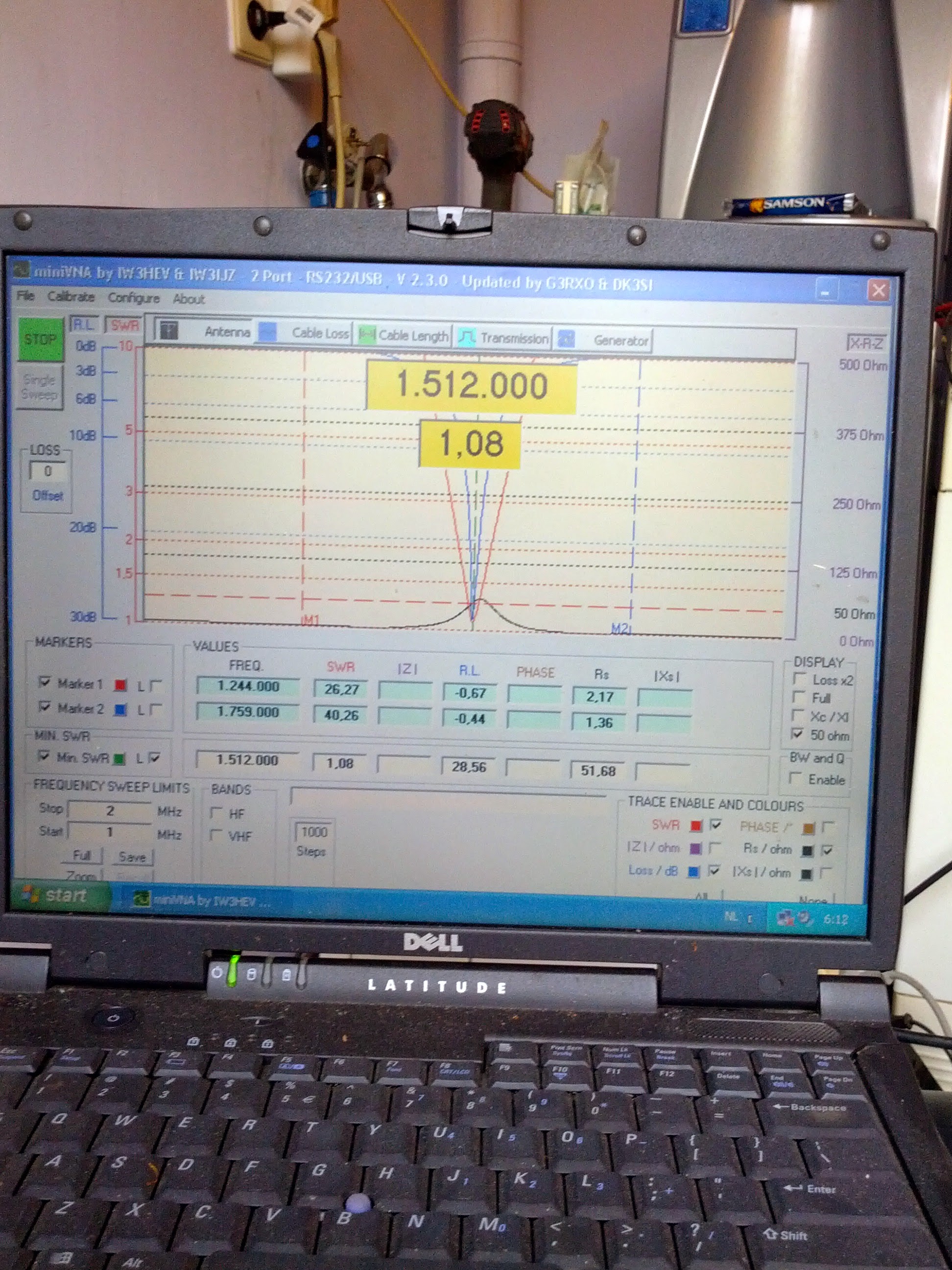

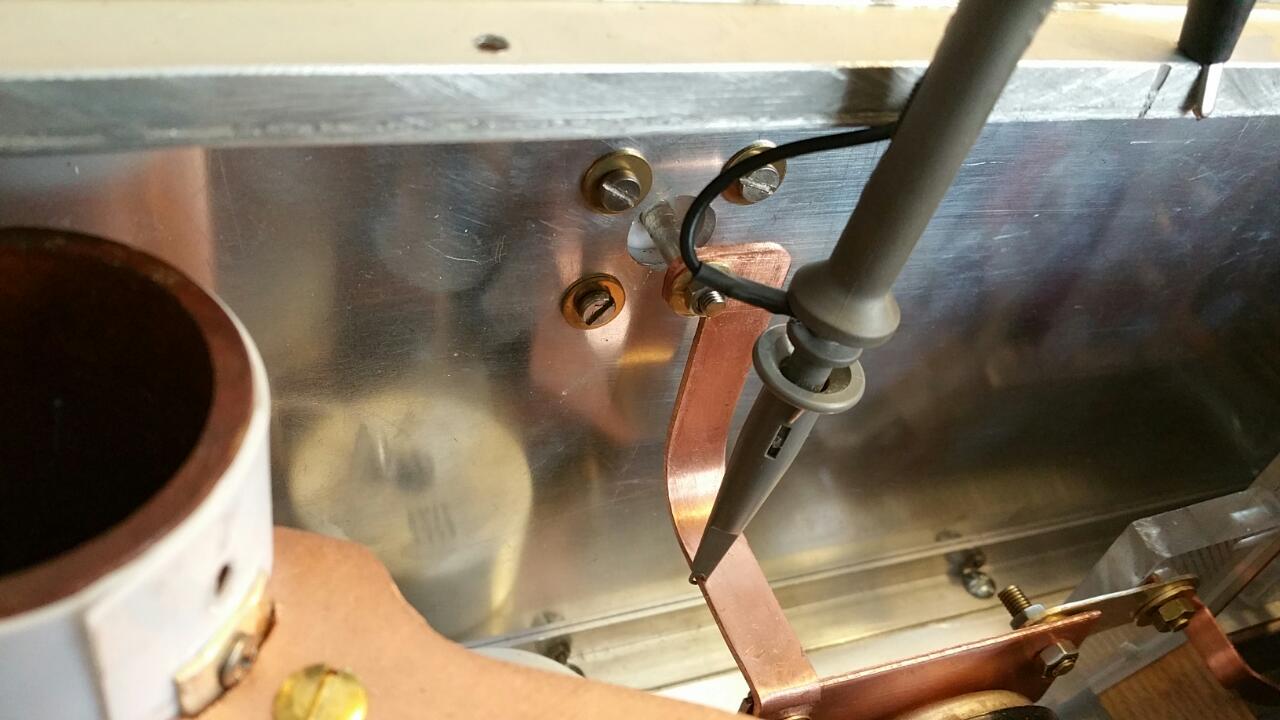

Koud inregelen aan 50 Ohm...

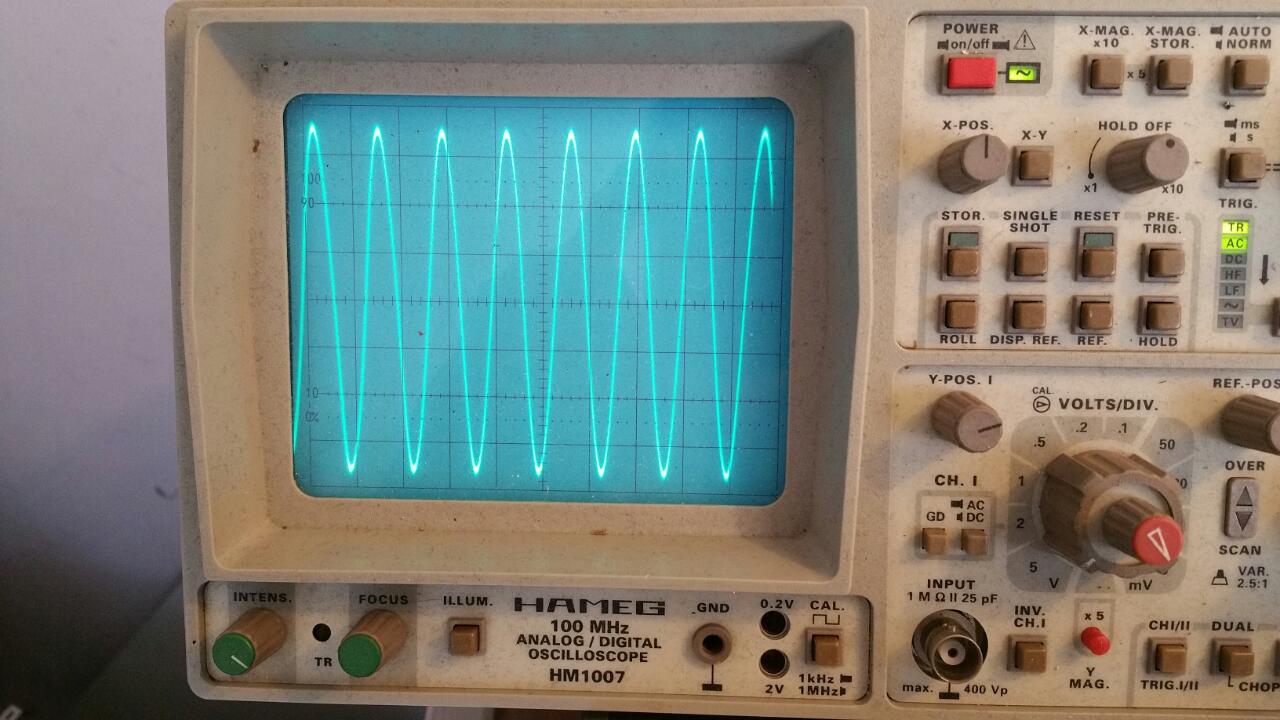

SWR.. OK.. Output lag rond de 6 KW Carrier out, gemeten op 1512 kHz. met 200 Watt Drive..
HF rendement ergens rond de 80%

.

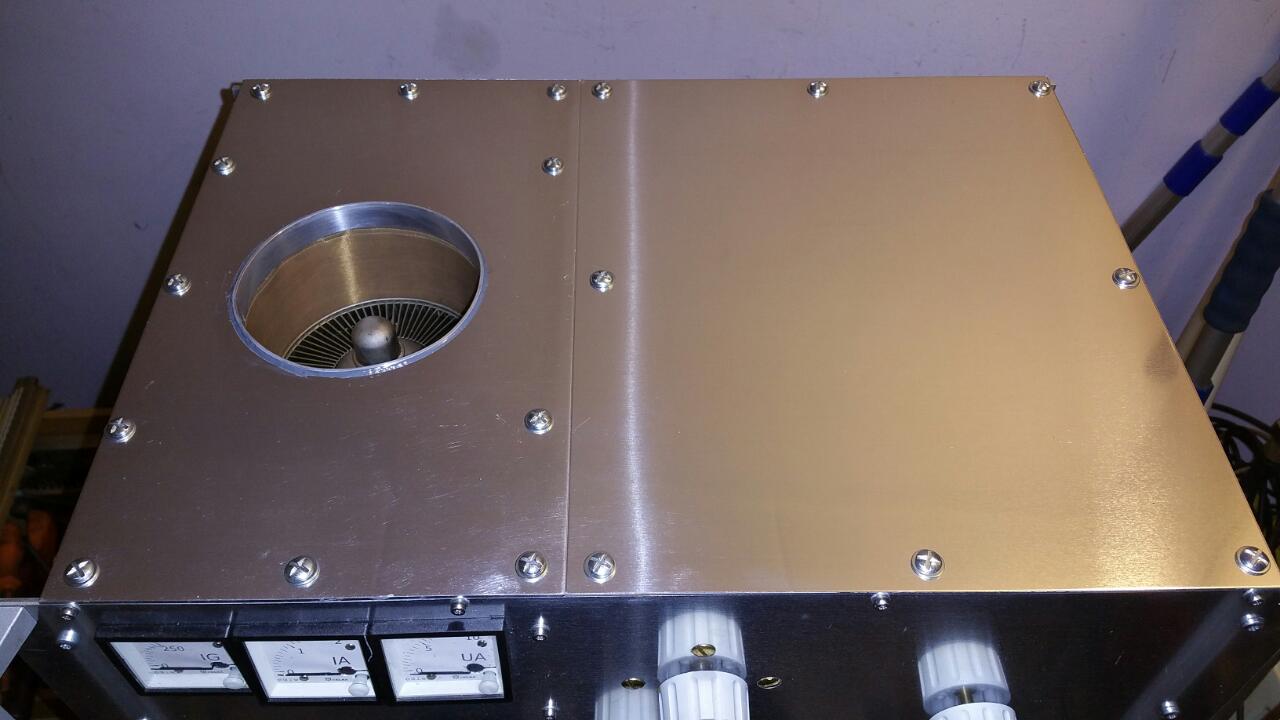

.Zie je Cees... Zit maar een Buisje in...
We zijn netjes opgevoed !! :thumbsup:

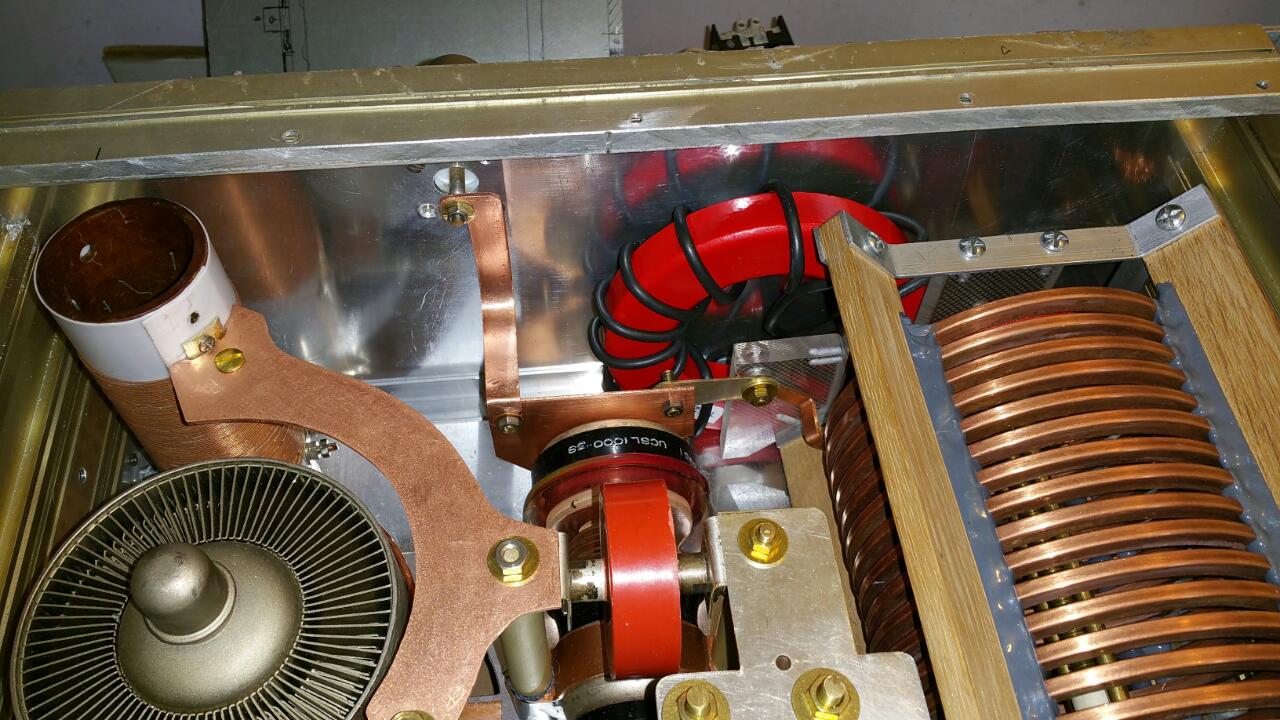

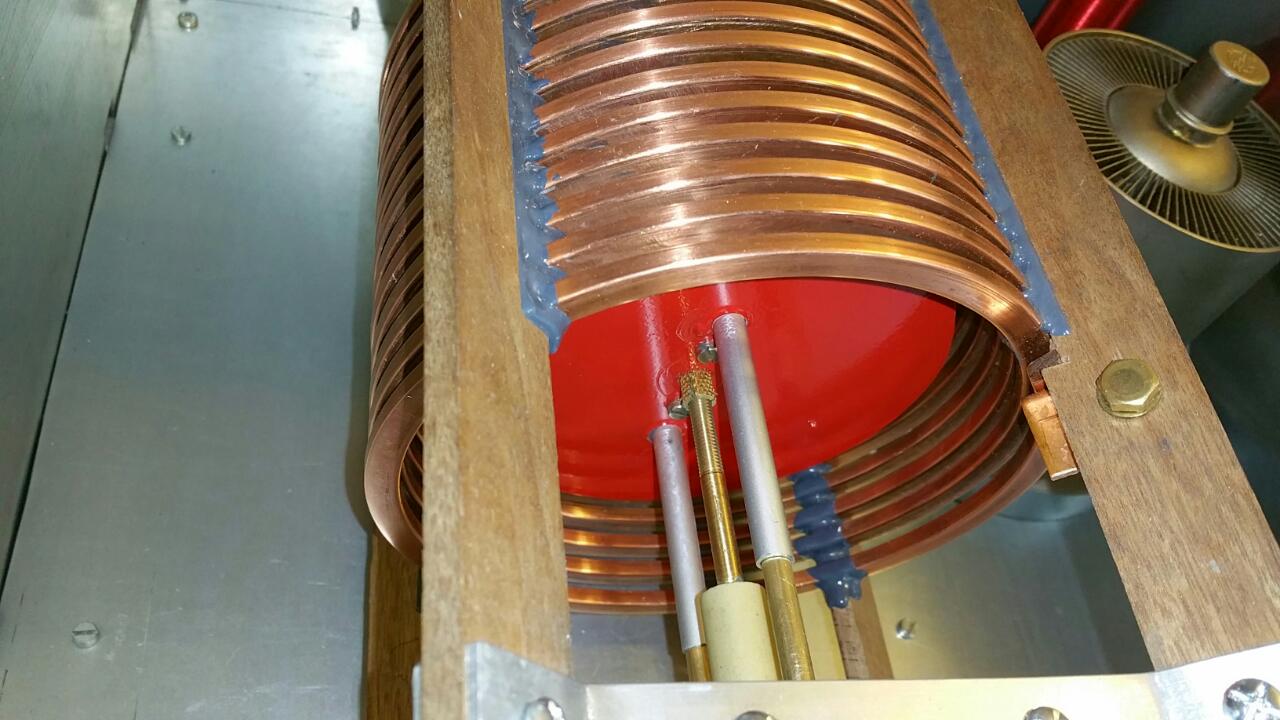

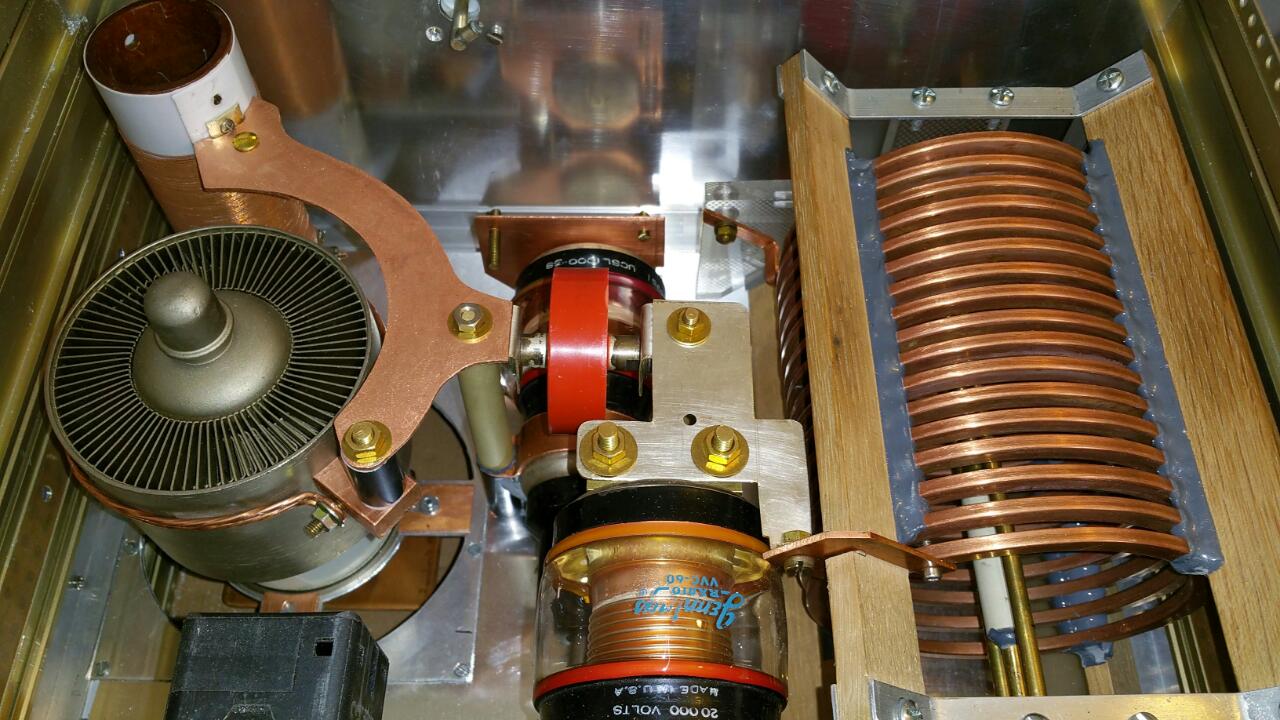

PA coil met Disc tuning, werd veel gebruikt in de Pro wereld. Pa heeft om de 80% HF rendement..

Gloeispanning: 7.5 Volt bij een kleine 50 Amp.

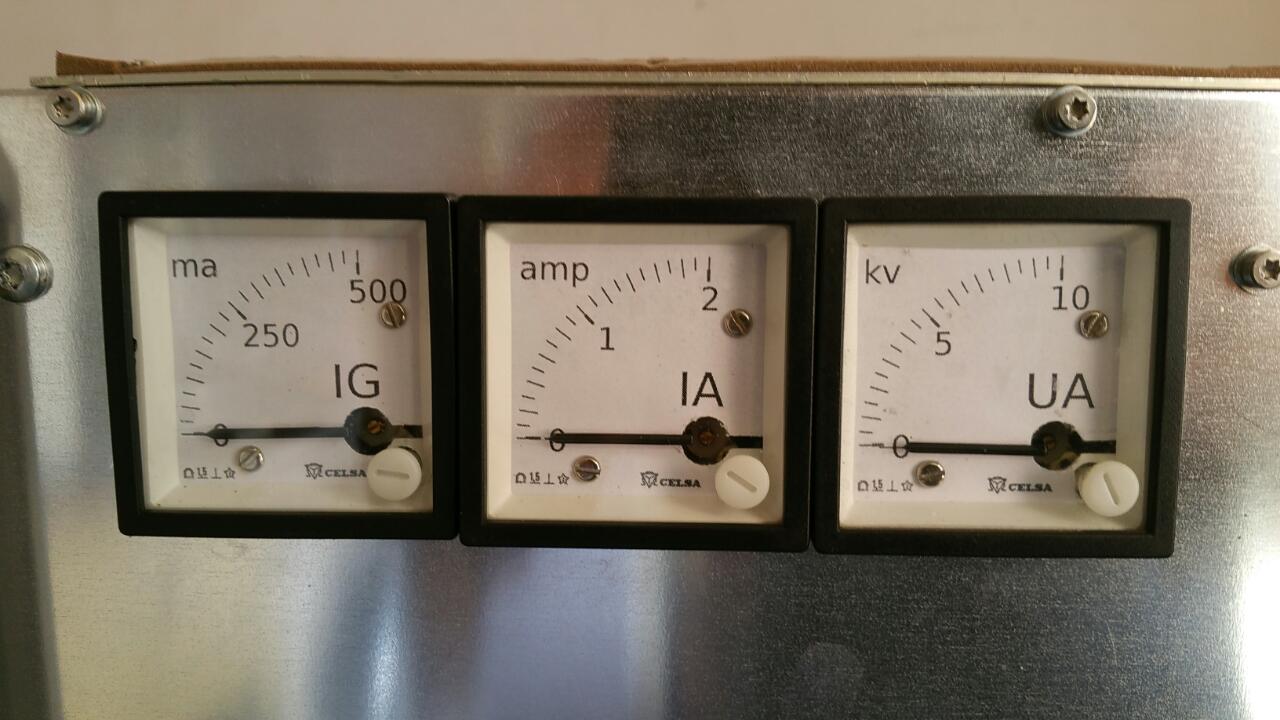

Metersectie van mijn eigenbouw 3CX2500A3 PA 3 - 30 mHz.

Met extra inductivitiet (T 520-2) tot 1 mHz.

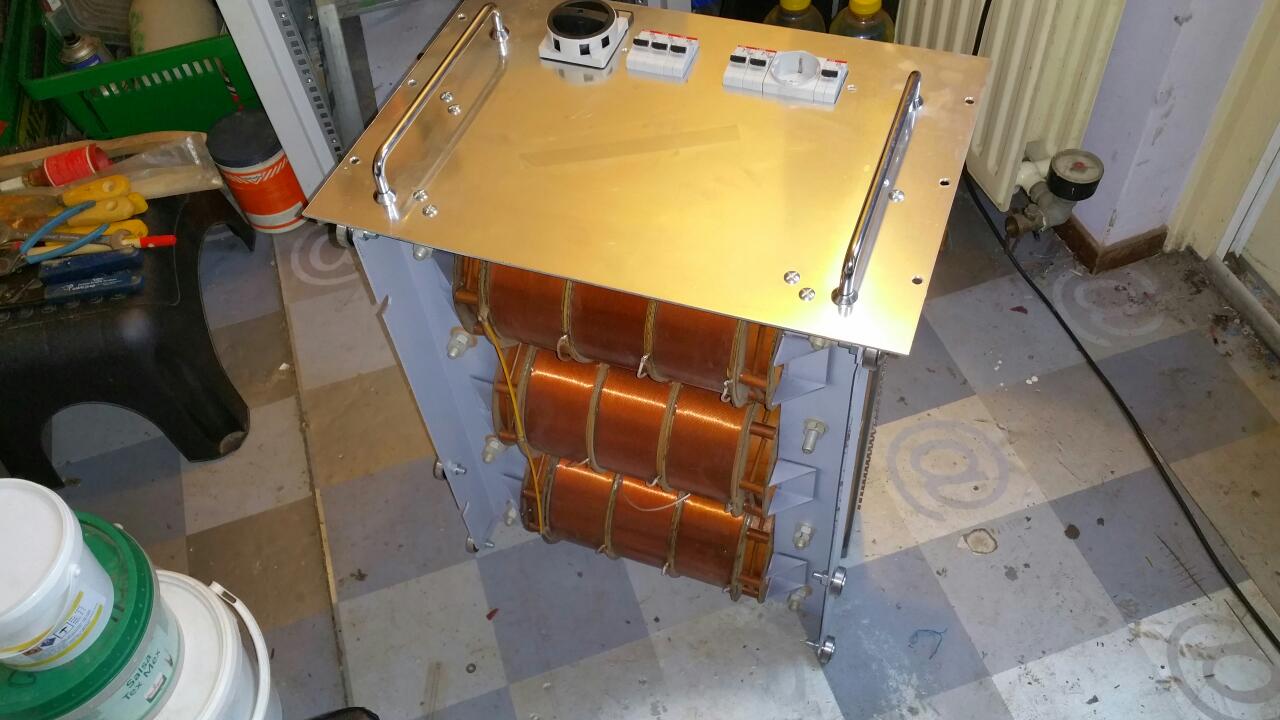

19 Inch 10 KVA (7 KV) plug- in voedingkje (150 KG) Met kogellagers als wieltjes...rolt zo het rack in..

De J 1000.. Wat snap je er niet van ? is allemaal gesneden koek...!!
Simpeler kan niet.. :woohoo:
Maar ik heb die daarvoor kwam.. NAP 10 /1, met 8 Fet's, 4 keer bridged D
op 1 koelblok.. en dat dan 3 X..
.
.
.

J 1000 zit de STW14NM50 acht keer in dacht ik, twee PA's..
Bridged Classe D, werkt echt mooi, weinig spikes, en daarom.. geen block C's... die je bij een Classe E telkens moet aanpassen !!
Liet mijn eerste ontwerp (500 watt Carrier op een Eurokaartje ) wat daar vandaan kwam, zo op een "wandel DDS" van 0,1 tot 3 mHz. lopen, binnen 0,5 DB.. overal netjes..

Hoi Cees,
De eerste MG piraat die op mijn transistorradio hoorde, was er ook een met een Push-Pull 807 oscillator.
Was toen een jaar of 14 dacht ik en keek mijn ogen uit, nog nooit niet zoiets gezien. wel al vaak gehoord op de MG vanuit het oosten...
Maar we zijn nu wat verder, heb toevallig afgelopen zomer een leuk PA'tje gemaakt van 3 - 30 mHz. Zal wel foto's op het forum plaatsen.. Zit maar een Buisje in.... Moet klein beginnen toch..

@buisje: is dat een J1000? Zit nu de doc door te spitten maar snap er nog niet veel van...

Voor de buizen lief hebbers is het bouwen van een MG zender met een 807 buis
misschien wat. Moet betrekkelijk eenvoudig te maken zijn.
Tijdens de watersnood ramp van '53 hebben ze zo'n zender als nood zender
gebruikt. Zo kon d.m.v zo'n betrekkelijk kleine zender het nieuws van uit
Zeeland verslagen worden, hoe het daar toen toe ging.
Zo kon de "buitenwereld" op de hoogte gehouden worden.
Maar of dat NU in deze tijd de bedoeling is....?
Cees.
