Middengolf

Bijna 400 Watt op de klok...

Aanpassing 50 Ohm, met L/C netwerk...(regelbare Potkern) 0,5 - 6 uH...

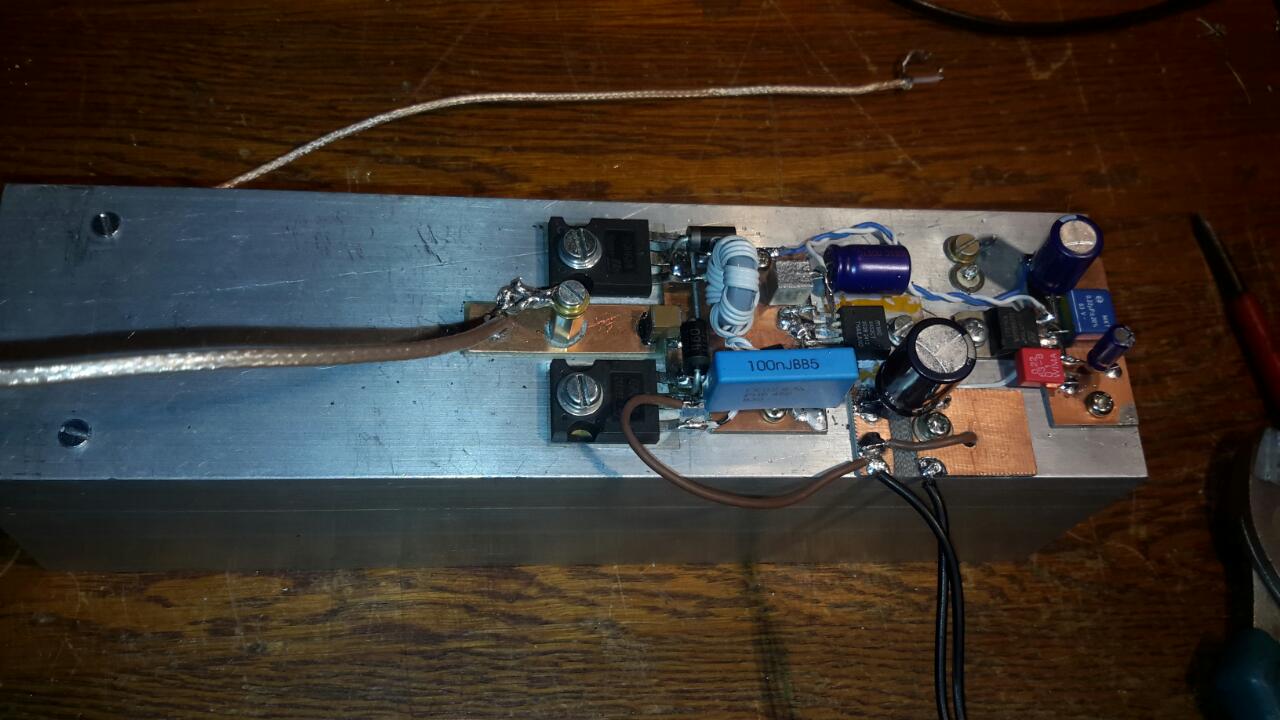

Eindtrap geeft nu bijna 400 Watt carrier... Zonder externe koeling !!
Met maar 4 Fet's....
Met een PWM modulator in serie, komt er 800-900 Watt 100% gemoduleerd uit (carrier+ 100% Mod. = +3DB)
PP = Carrier X 4 = 1.6. -1.8 KW
In de professionele wereld wordt er alleen de eerste berekening aangehouden, omdat in je ontvanger nu eenmaal alleen het positieve deel van de modulatie wordt gedemoduleert... Is dus Carrier+ 3DB..

Zondagmiddag experiment..
4 X STW14NM50 (J1000) op 1.5 mHz.
348 Watt input.. 310 Watt out..
Exact is het 342 in en 310 out = 90.6%....
Meer rendement is niet haalbaar, zonder exacte aanpassing aan 50 Ohm..
Een uur later.......
Na aanpassing aan exact 50 Ohm... 395 Watt input.. 380 Watt out = ruim 96%..Kom hiermee aan het rendement van een klasse E schakeling... en dat voor een zondag middagje.. :woohoo:


.
Gebruik altijd dit koelblok voor dergelijke experimenten, hier hebben al verschillende Fet's hun laatste adem uit geblazen..
Maar ja, afdoende wordt men wijzer... hoop ik..
.
Experimenteren met de uitgangstrafo, i.v.m. aanpassen Fet type..
Moest trafo aanpassen i.v.m. Drain capaciteit van maar 160 Pf

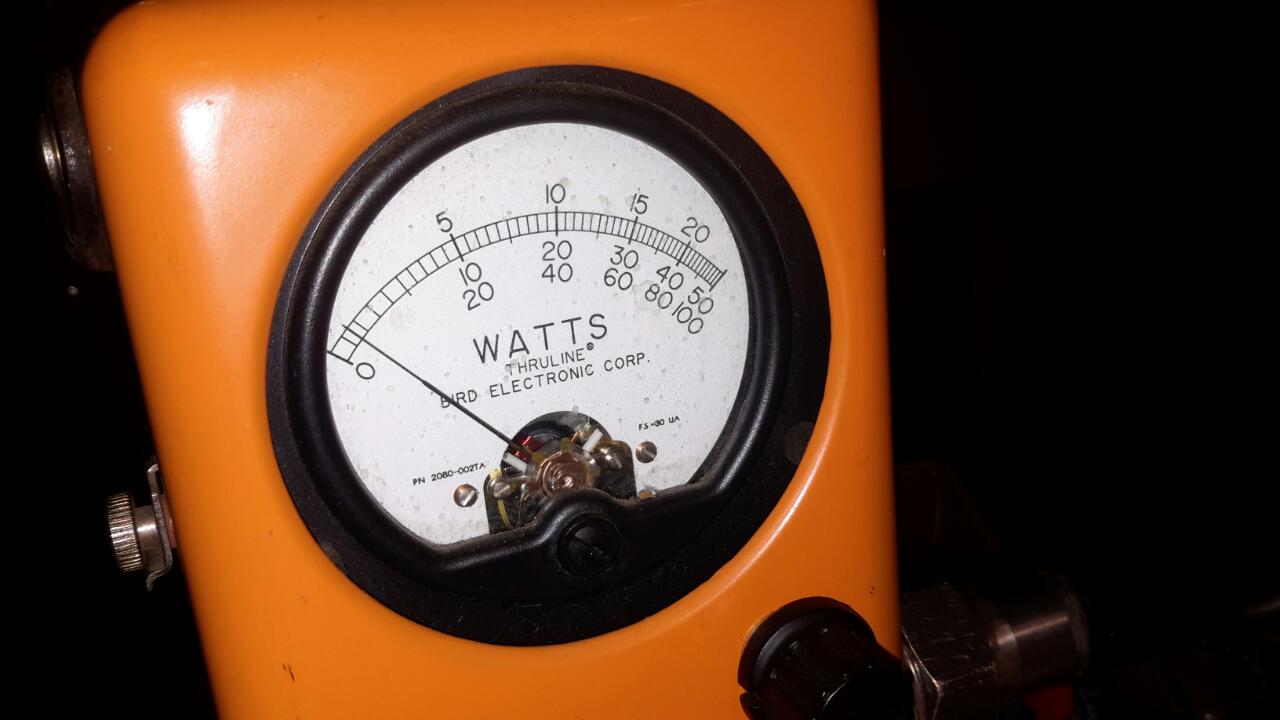

57 Volt bij exact 6 Amp...

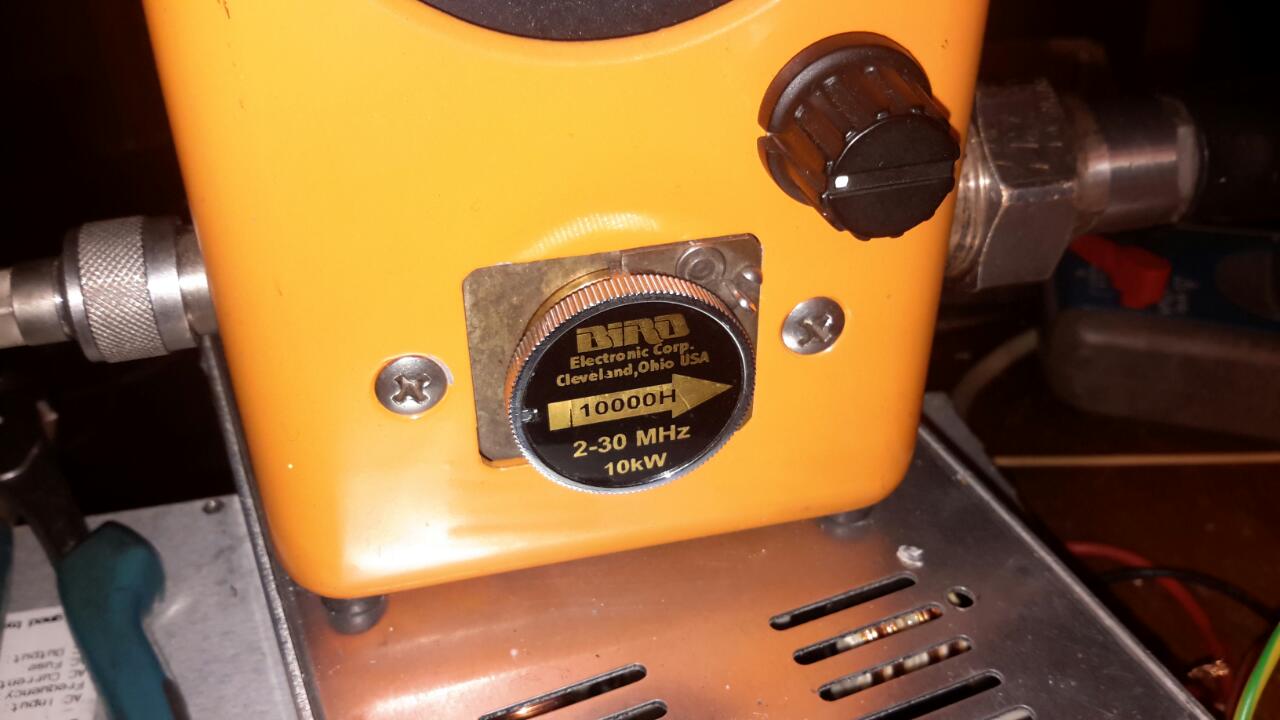

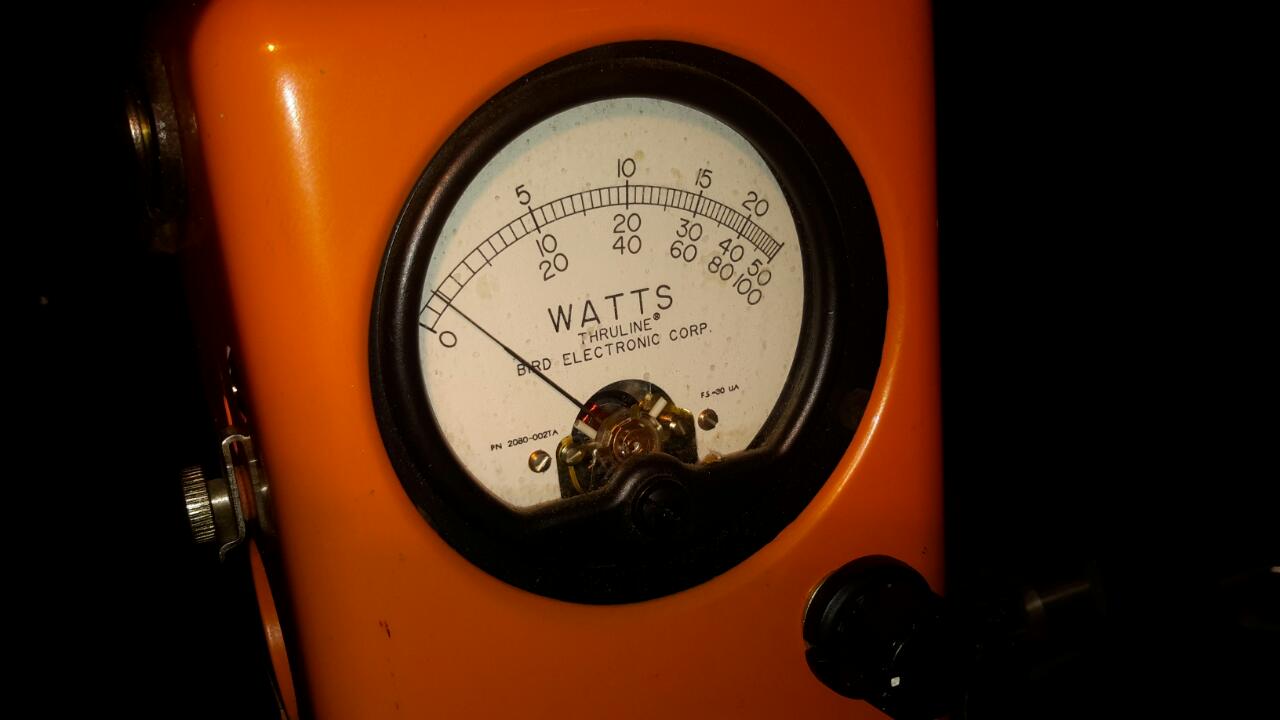

Bird met 10 KW meetkop, heb effe geen kleinere..



Kijk op de TV altijd graag naar MAX...

Zo, ingelezen. Ik snap nu wat ze doen. Standaard PWM topologie.

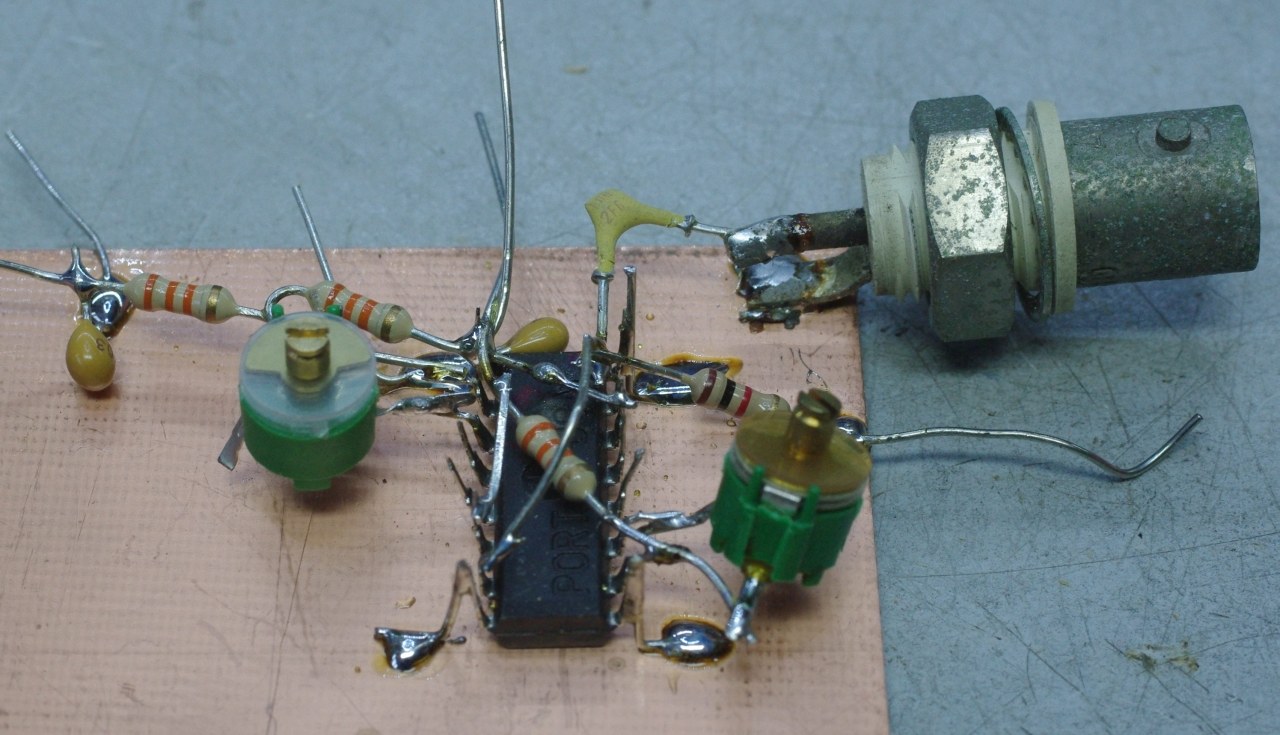

Dit is mijn carrier PWM experiment, vrij naar F3GZ. Hiermee ga ik niet door want het ding is zo niet-lineair als wat. OM F3GZ had dan ook een precorrector nodig. Kwam ik later pas achter. Verder krijg ik van z'n lang-zal-ze-leven ook maar bij benadering 100% modulatie. Nice try, but no cigar. 74LS123 gaat terug in z'n bakkie.


Intussen is m'n MAX038 onderweg. Ben benieuwd wat die doet.

Nou kenners, laat die "s" er nog maar effe af. Moet me eerst nog flink inlezen in die doc. Maar het is volkomen on topic! :lol:

@buisje: mooie foto's! Geven een goeie indruk waar het over gaat.

Ja, hier zijn twee kenners, die weten waar over ze het hebben
aan het woord.
Kan ik eerlijk gezegd op dat gebied nog niet bij in de schaduw staan.
Ik ben meer thuis in oude radio's en buizen versterkers en
TV's uit de jaren '60 en '70.
Ook heb ik in begin jaren '70 veel draagbaar transistor spul gerepareerd.
Consumenten elektronica dus.
Ik heb een enkele keer wel eens voor buren in Friesland die met
hun piraten zender over de gehele FM band irritante storing
produceerden de zaak wel eens gefatsoeneerd om zelf nog
wat anders als hun te kunnen ontvangen.
Waren "zenders" met een buis, EL84, EL34 meestal.
Verder ben ik nooit bezig geweest met zend techniek.
Cees.

PLL sturing met 9 kHz. raster, zit onderin het u koel profiel..



Sturing...

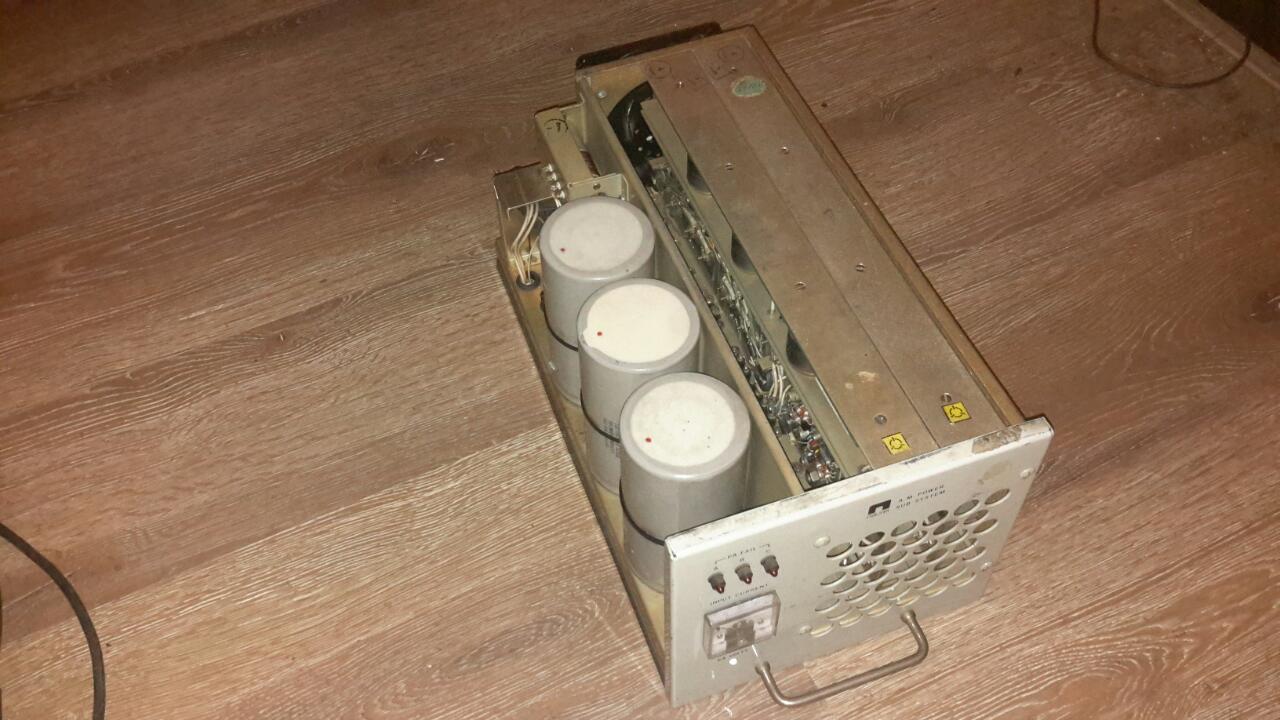

Hier het rack zoals ze in een zender gemonteerd zitten.. 1.25 KW Carrier.
Er zit 3 x 18.000 uF parallel aan de voeding van de PWM eindtrap..
Komt door de erg lage impedantie, LPF filter heb ik nagemeten en kom op 1.5 - 2 Ohm per unit uit !!

In de J1000, zitten Fet's met een hogere RDS (STW14NM50) de voeding daar is in te stellen van 150 - 350 volt.
Daarvan blijft ruim de helft in de PWM stage hangen voor lineaire modulatie, ik had met 100 Volt (zonder PWM stage) met dezelfde fet's 500 Watt, zoals Nautel dat ook heeft in de J1000..

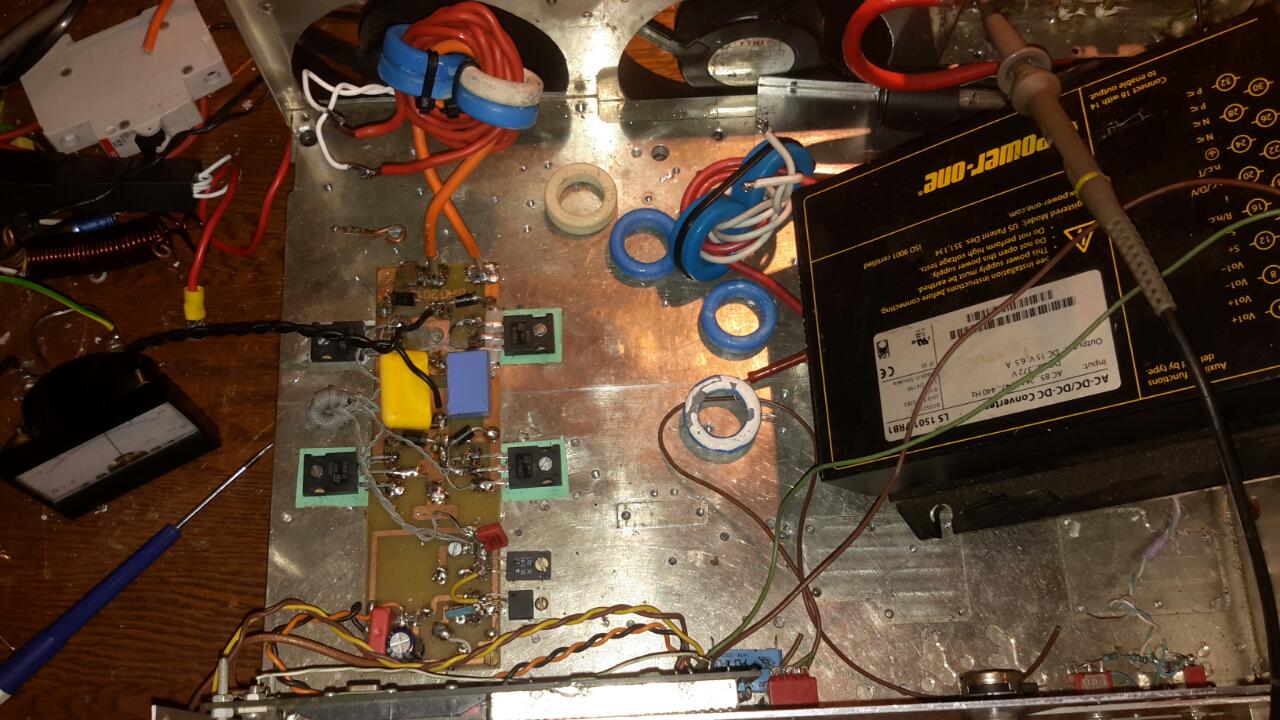

Foto boven is de driver die ik van de week effe in een avond in elkaar prutste.. deze stuurt alle 24 Fet's aan. heb voor de zekerheid meteen twee dikke fet's gebruikt, met daarvoor een driver met TTL ingang..
kan de blok op de uitgang van 15 - 25 Volt PP instellen... Nautel rack werkt er goed op.
