Middengolf

Het lijkt me beter mijn commentaar op je fruitige speeltje in te slikken... Ik denk niet dat die FETs veel verschillen. Deze FETs zijn wat trager dan mijn SUDs (die er niet inzitten) of de ST's van jou (die er ook niet inzitten). Overigens kan je componenten die niet in LTSpice zitten toevoegen met een spice "lib" directive. Kijk, het is een simulatie. Die trafo is bijvoorbeeld een grote onbekende. Alle factoren die belangrijk zijn en die mij dwarszitten zitten er niet in. Koppeling wel ja, maar verzadiging van het ferriet, verliezen, capaciteiten, noem maar op, ho maar. Daarom zie ik die maffe spike ook niet die ik eerst wel had. Nu overigens niet meer. Want andere kern. Wat wel erg goed gaat is de secundaire zelfinductie, transformatieverhouding en I(d) versus primaire zelfinductie. Daar blijkt nu erg duidelijk uit dat die beter te laag dan te hoog kan zijn.

Heb al vaker naar dat LT Spice gekeken, maar kan niet op mijn mac.
Ben ik toch eens benieuwd wat hij doet met mijn fet's er in.
Die jij hebt zijn ook maar 30 volt, zie ik in de datasheet.
Die andere gasten met die E schakelingen gebruiken ook allemaal FB43-1020
Maar zijn ook allemaal dikke fet's tot 900 Volt
Maar we wachten af.

Ja, zo te zien gaat dat beter, maar je bent toch met deze lage waarde begonnen dacht ik?
Had je dan alleen secundair te klein gekozen?

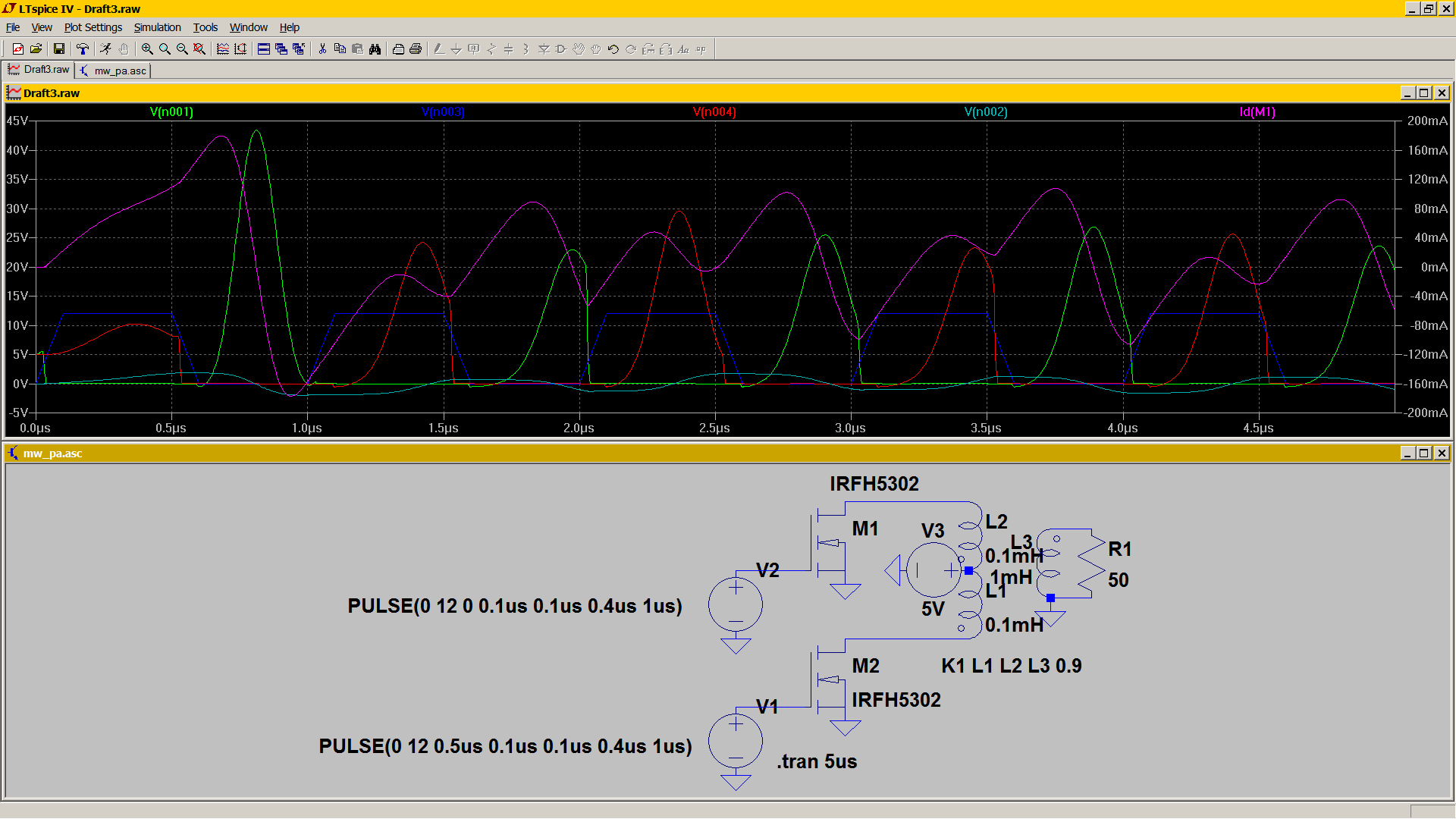

Helaas, mijn waarde buisje... 111 uH is veel teveel voor 1 MHz. I(d) krijgt geen kans om op gang te komen, zie de simulatie:

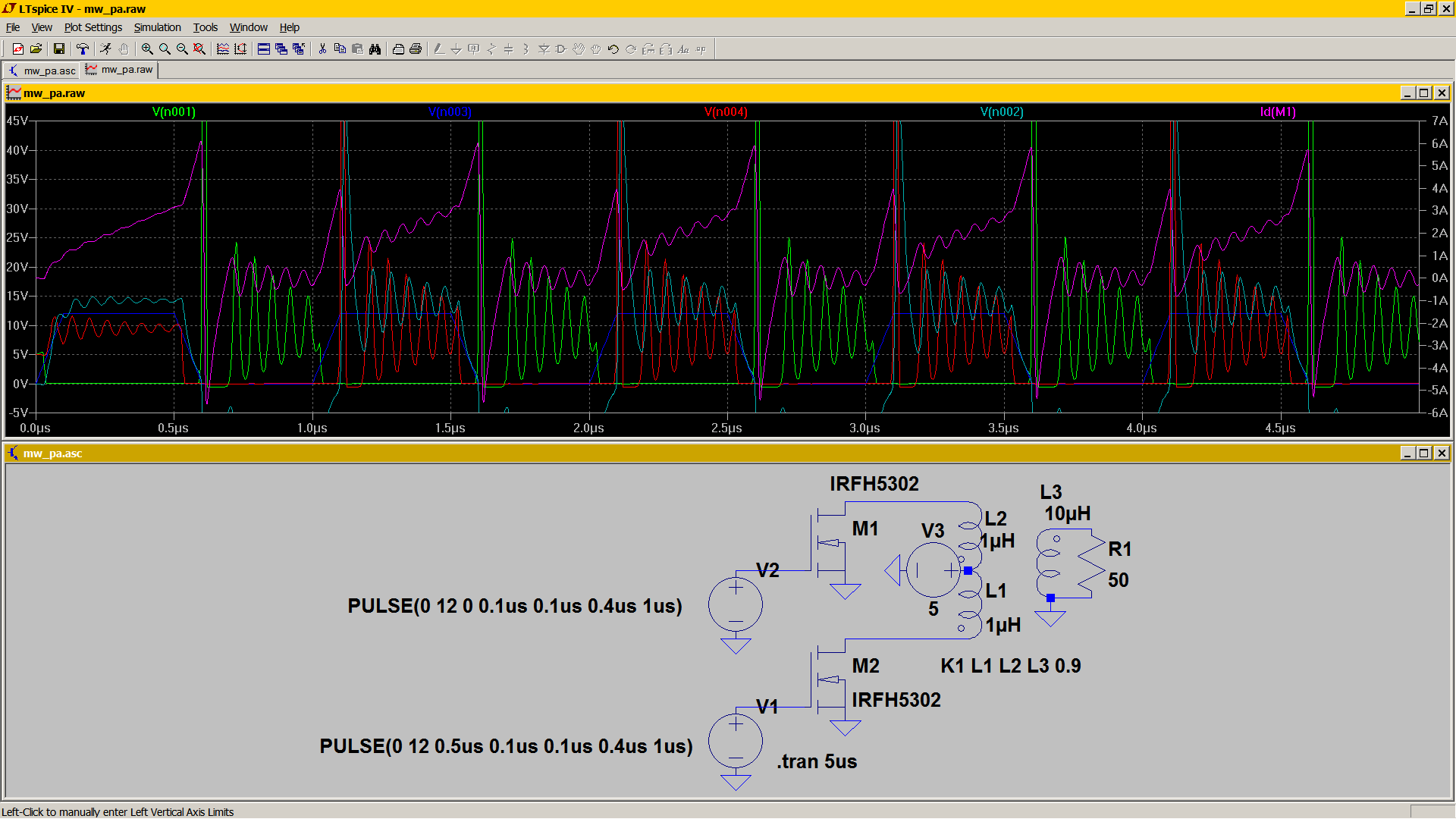

Met de drainspoelen honderd keer zo klein gaat het wel goed:


Zo zie je maar weer, verdomd handig die simulatiesoftware. Zonder een druppel soldeer :lol:

Vanavond maar eens verder jagen op geschikt ferriet...

Overigens, de duty cycle is ook nog een verbeterpuntje. Die is nu 100% waardoor de ene FET al aanschakelt als de andere nog geleidt. Bij 80% is-ie al veel blijer.

Heb ze alle twee er af gehaald, waren ingegoten aan de onderkant, heb ze daar ook maar aan elkaar gegoten.

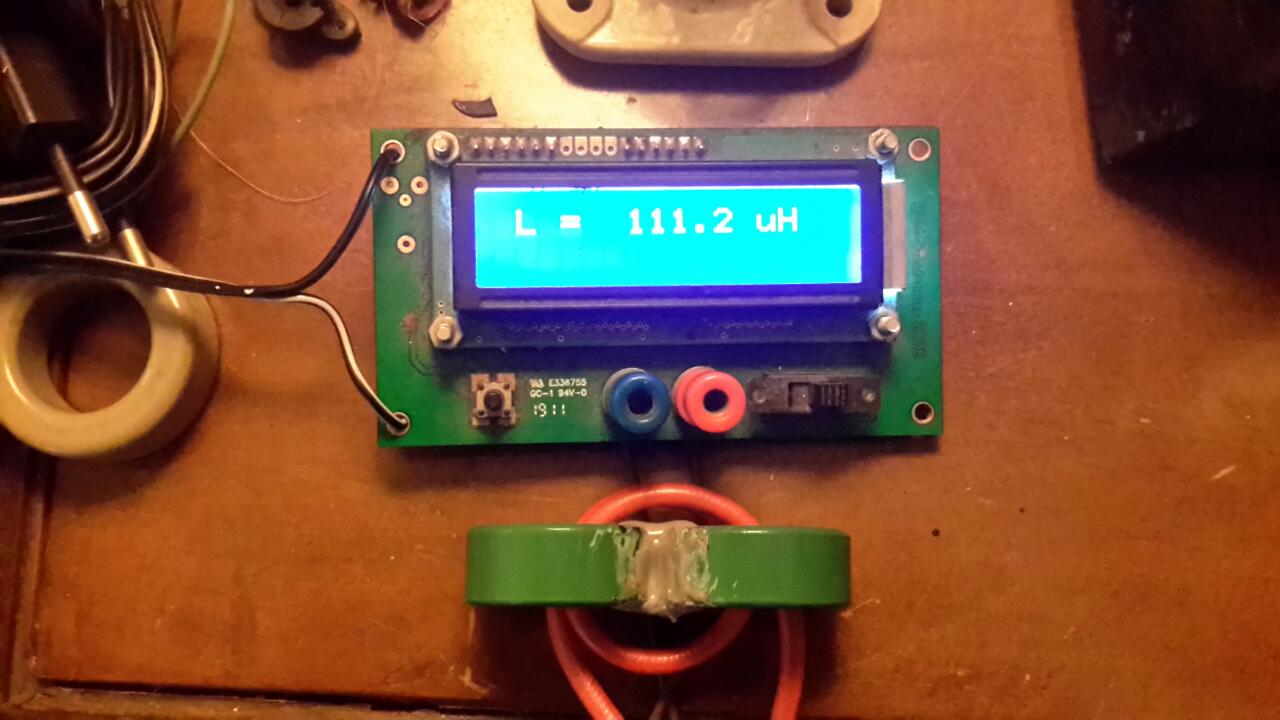

Met twee windingen door twee cores (X2 dus) meet ik 111 uH..
Ideaal voor een paar dikke Fet's...

Snap het effe niet, heb hier met twee windingen al 17 uH door dezelfde cores.
zal er toch wel verschil in zitten..


Heb toch effe de moeite genomen ook een groene core van de print af te trekken.

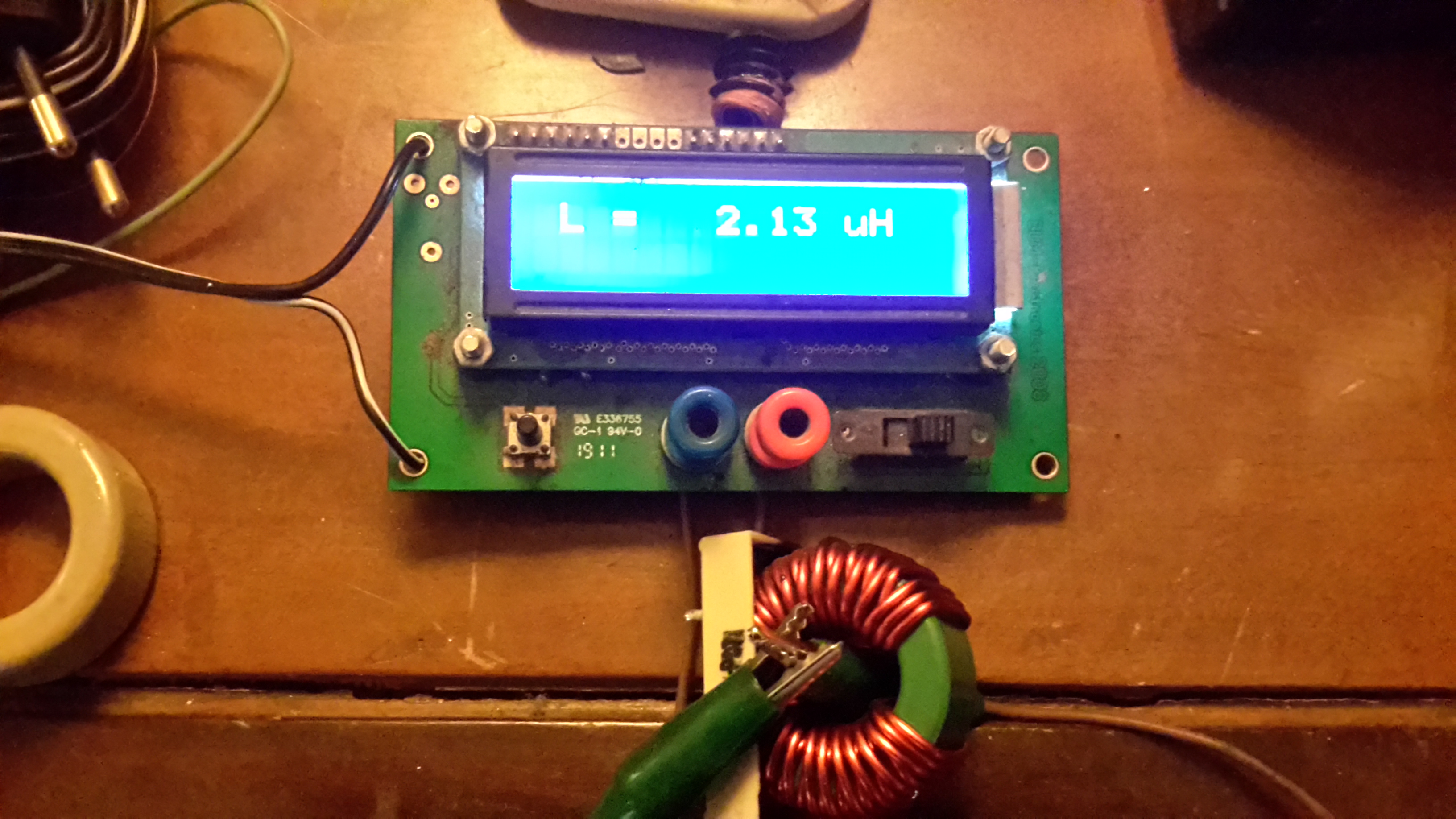

Kom met een winding al op... zie foto...
Met twee windingen op 17,4 u.
.
Heb effe nagekeken, maar dit is een FT140 - 77 volgens de Amidon calculator. Bruikbaar dus..
