Die PA moet wellicht lineair zijn? Dan staat-ie klasse AB en moet-ie ruststroom hebben. Overigens is 88-108 MHz niet breedband. Met zo'n transmissielijntrafo kom je dan prima uit. 1.5-30 MHz is wel breedband.

Heb dat ook nooit begrepen, met maar een lengte toch van 88 tot 108 mHz. overal dezelfde output.
Hier is het het zelfde, denk dat de afstand van tor tot ringkern ook niet veel verschil maakt, maar kan het uitproberen, heb zo'n geval nu hier liggen. Torren staan per PA op 200 ma ruststroom, laten alle modes door natuurlijk. Rendement zal wel belachelijk laag zijn..
Wordt vervolgt..

Het is in feite hetzelfde concept als die PP van Class E Radio . Het is dus stiekem toch een trafo. Ik vind het altijd lastig om te doorgronden wat voor topologie een bepaalde eindtrap nu heeft, hetzij een trafo hetzij een transmissielijn. Die BLF eindtrapjes zijn dan transmissielijnen, iets wat met een breedband versterker niet kan. Soms wil je ook niet de volledige voedingsstroom door die trafo hebben. Dan gebruik je dus een aparte trafo om die in de collectoren/drains te krijgen. Het outputkarakter van een tor verschilt niet substantieel van die van een FET, dus de topologie is vaak identiek.

.
Ben toch wat anders aan het bedenken voor dat koppelen met die PA's, elke keer dat geklooi met die uitkoppel trafo's..

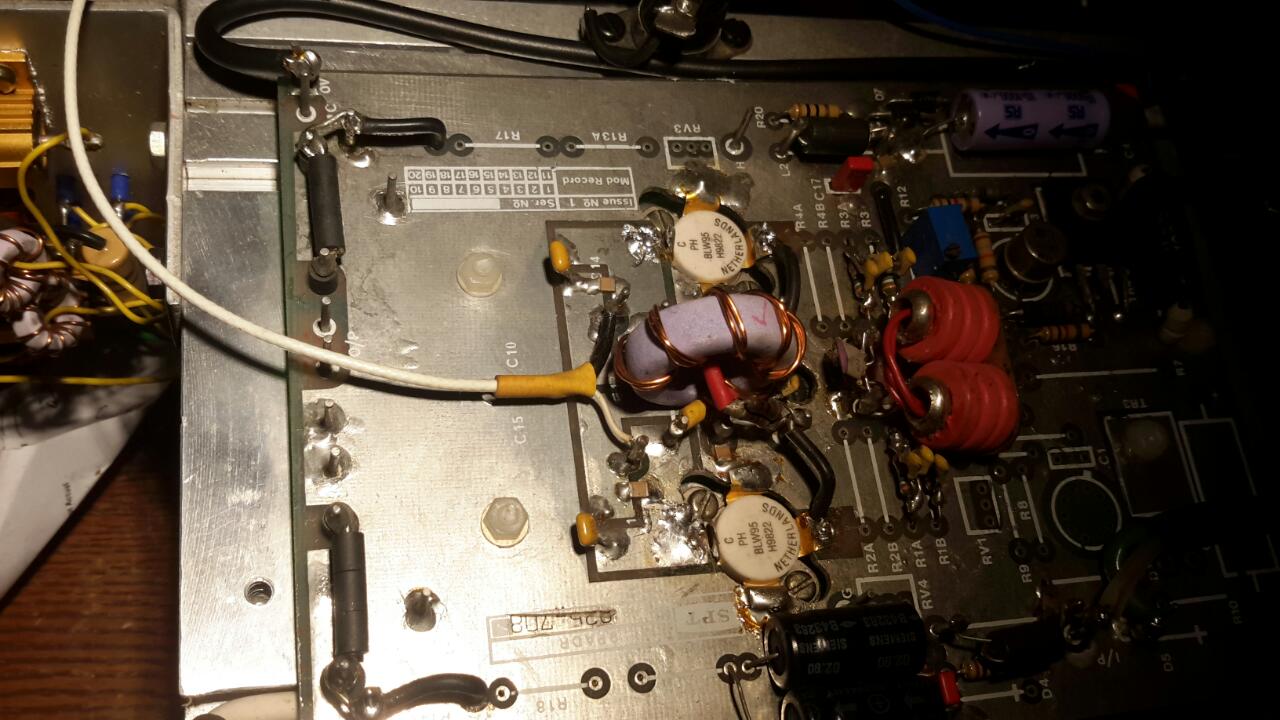

Heb een schema van een vette PA van 1.6 tot 30 mHz. voor de zeevaart. (BLW 95) 50 volt... Daar zitten twee Push Pull eindtrappen per blok in van 250 Watt per stuk. ( X 6 dus ) Het eigenaardige er aan is dat deze Collectors van elke Push Pull eindtrap via block C's met Coax wordt uitgevoerd, zonder trafo !! Mantel aan de ene, binnenader aan de andere collector. Komen dan samen (2 PA's bij elkaar in maar een ringkern waar ook meteen de 50 Ohm Coax naar de uitgang op zit.. Ringkern is een T 200 model Paars = 100 uH
Koppelen met coax gebeurt ongeveer op de zelfde manier als ze met die 275 Watt BLF Push Pull doen voor de FM... Alleen wordt de voeding hier apart met een kleine ringkern ( bifilair gewikkeld) op de Collectors gezet. Bij de BLF FM eindtrappen gaat de voeding door de coaxmantel heen.. geloof ik.

Wanneer ik ook zo twee Fet eindtrappen kan koppelen met deze riante bandbreedte.... En 600 Watt kan maken met maar een ringkern.. Dan geef ik een rondje Pils !!
Op dat Class E forum heeft die Amerikaan ook zoiets met Fet's gemaakt, maar dan met twee losse kernen, maar is ook een Coax aanpassing.. En zo te zien is het een regelrechte kopie van de BLF FM versie, alleen de coax lengte zal wel wat anders zijn.


Kleine ringkern is voor de voedingspanding
.

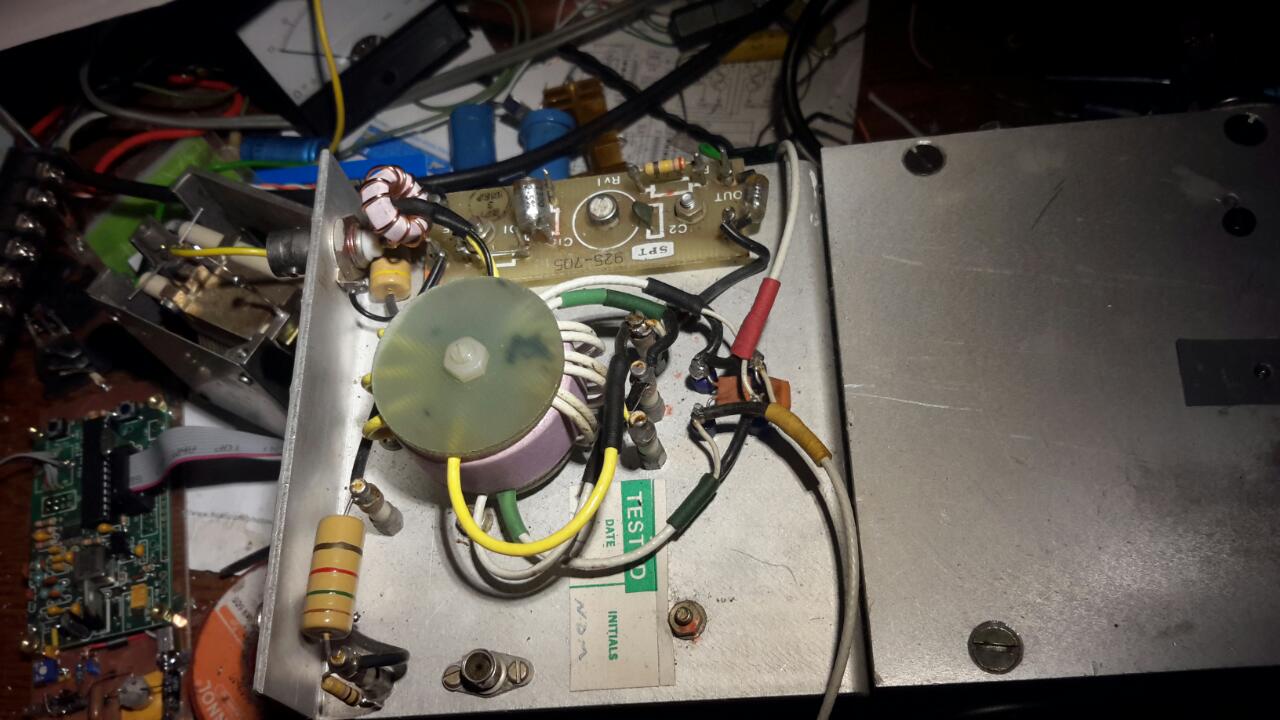

Hier komen twee Pa's samen ( grijs / wit )met meteen de 50 Ohm uitgang erop gewikkeld..(geel)
(kleine ringkern achteraan is voor de SWR beveiliging)
2 Watt 1K5 is een deler voor meetuitgang.

Weet het, de IRF 510 / 540 zijn al ouder, maar de 510 met zijn gate capaciteit van 180 PF, hang je achter elke BC tor..
Weet niet of er nieuwere zijn die ook 10ns hebben bij deze gate cap...
Die jij hebt zitten toch ook aan de 1800 pf?

Zowel de IRF510 als de 540 zijn alweer redelijk bejaard. Er zijn nieuwere types die veel sneller zijn, zie die SUDs van mij. Doe eens een query bij Pharnell als deze . De goeiekoopste FET (NDPL070N10BG) is 31 cent per stuk. Alleen, erg snel is-ie niet. Goed datasheets doorvlooien dus...
