Middengolf

Rendement is pants. Kom niet verder dan een procent of 50. Kerntjes worden heet, en da's niet goed. Vind wel dat met die lagere duty cycle toch een mooie blokgolf ontstaat. Dat komt denk ik door de vrijloopdiodes in de FETs zelf. Als ik daar wat supersnels overheen zet moet dat beter gaan. Maar niet veel. Krijg ook niet echt de indruk dat snelle stijgtijden van de driver veel uitmaken. Blijf nu een beetje plakken op 10 W, wat op zich zat is. Jammer dat ik geen ARB heb om m'n duty cycle te kunnen instellen. Kan natuurlijk nog wel met m'n CD4093 gaan klooien. Hmmmm...

Zo.. Ik ben er voor zover even klaar mee, heb nu een All in One systeem zonder kabletjes e.d. geschikt voor Apple en Windows.
Until now.. All works great..

Rendement is nog niet al te hoog dus...
Filtering / Low Pass, heeft niets met het rendement te maken voor hetgeen ervoor zit, is alleen voor de buurt wat fijner.
En ja, een blokgolf gaat door tot het oneindige... In Push-Pull ben je in ieder geval van de ergste 2e harmonische af...
Maar het komt al in de buurt toch..

Wanneer jij met die fet's die lage waarde gebruiken moet, kun je misschien deze blokjes eens proberen.

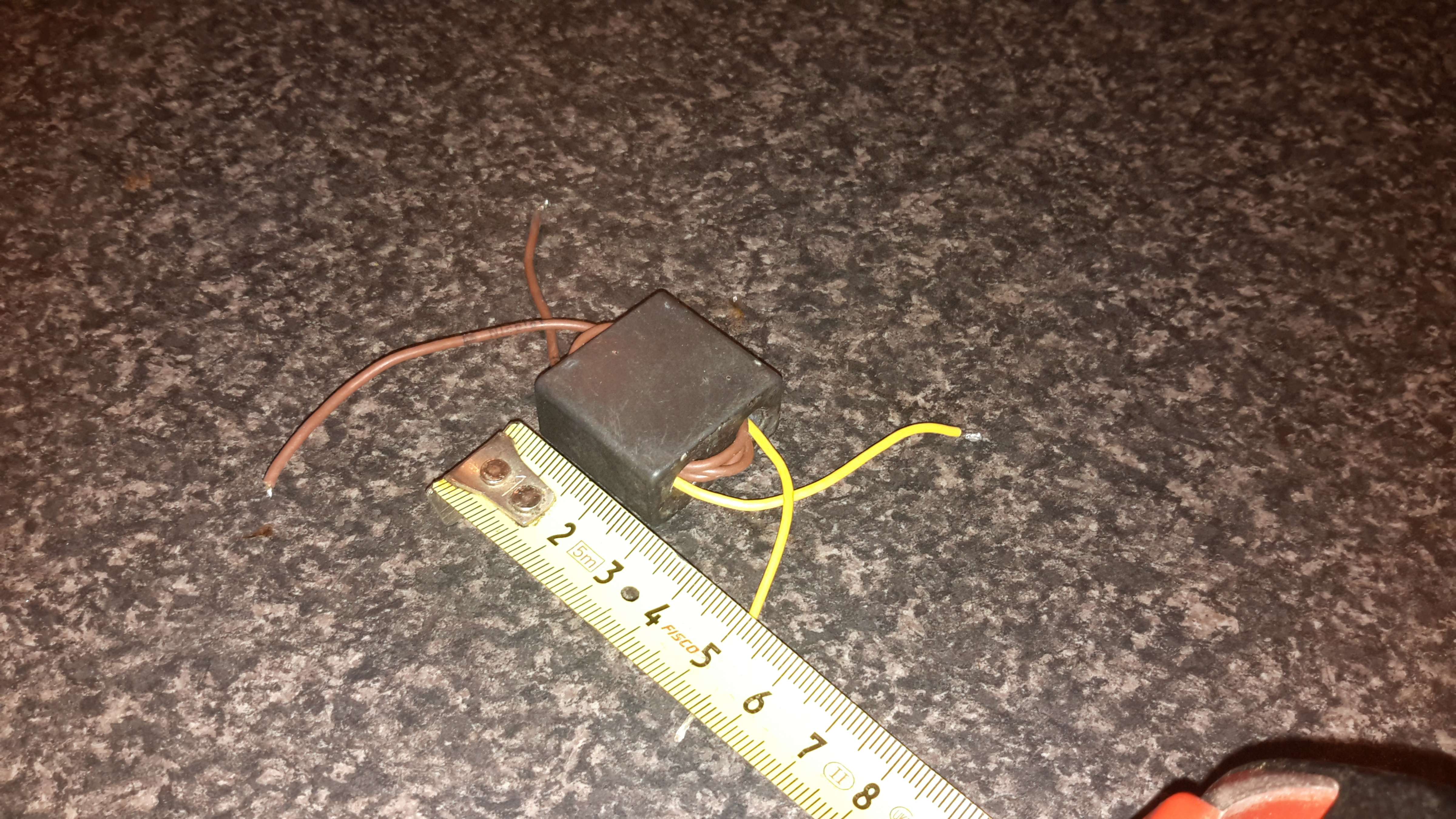

1.4 uh een keer rond. Voor een Push-pull wordt dat 0,7 uh per sectie.. (met center tap)
Secundair kun je tot 15 uh erbij wikkelen.
Dingen werden veel in Torren PA's gebruikt.
Heb ze zelf tot 200 Watt gebruikt, maar worden dan wel wat warm, ook omdat voor mij de uH waarde te laag is.
Ze staan ook ergens bij die dump zaak onder in de lijst..

Nou, er is een resultaat. Heb gedaan wat ik al vanaf het begin had moeten doen, de duty cycle verminderen. Ging die arme FETs en trafo te lijf met aan de 50 %. Dat is dus meteen PEP vermogen. Nu zit ik op ongeveer 20 % en kom ik met 18 W input aan de 10 W. VDD is nu 9 volt. Dit is met die blauwe ringkern. Die wordt goed warm, net als m'n FETs. Ik krijg er wel meer vermogen uit maar dat kost me transistoren, eentje is naar de eeuwige jachtvelden geholpen. Maar ik heb nu ook een mooie blokgolf met wel forse uitslingeringen. Spectrum loopt door tot voorbij de 30 MHz maar da's logisch qua geen filtering.

Zooo.

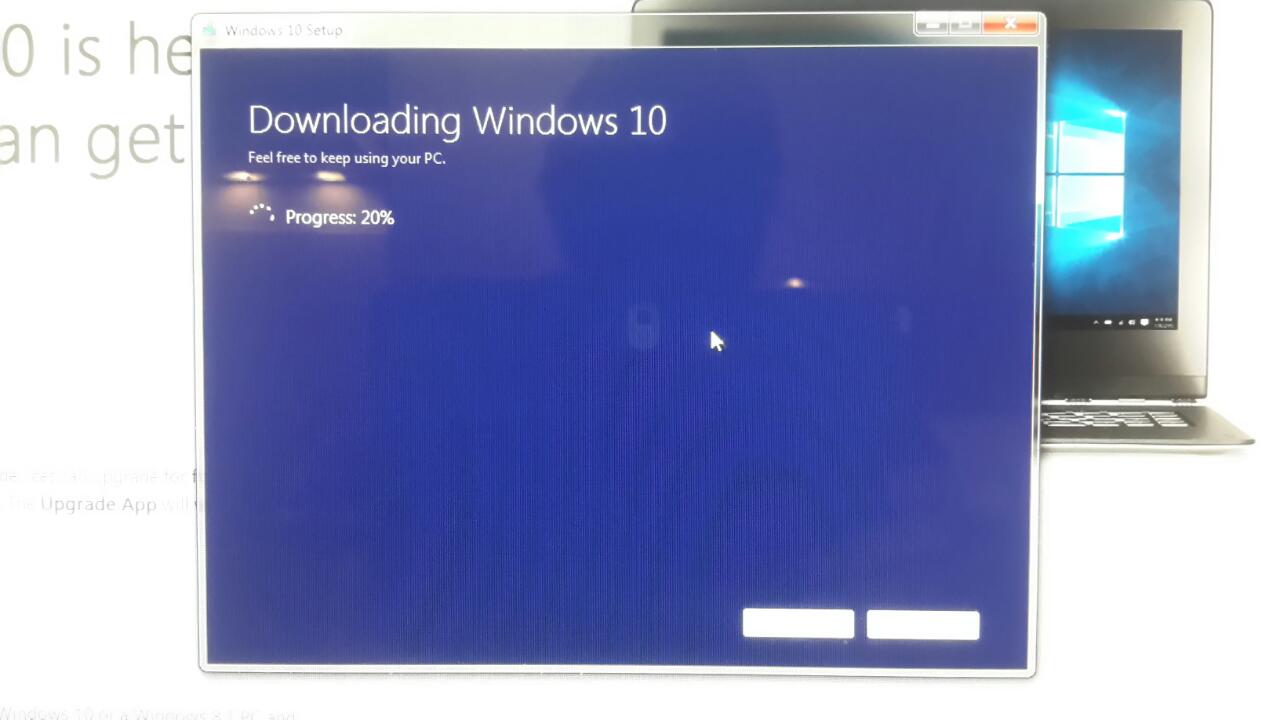

Windows 10 was een probleem, had effe geen code, maar Windows 7 (crack) staat er op en werk ik nu mee...
