Philips 17TX291A Repareren

Dit is wat hier gebeurt:

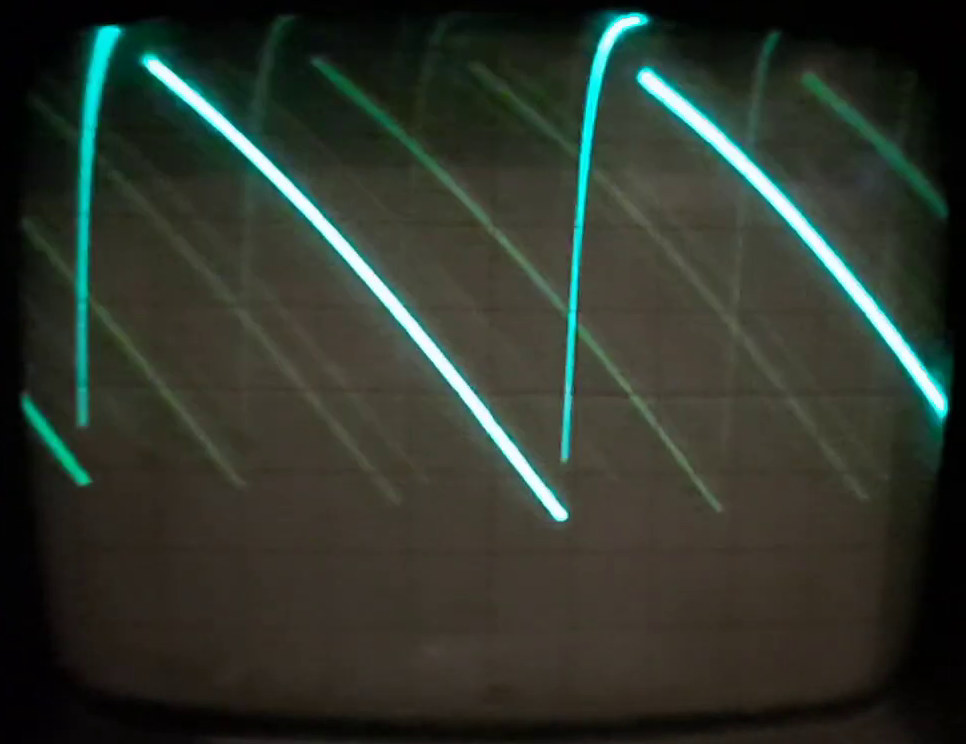

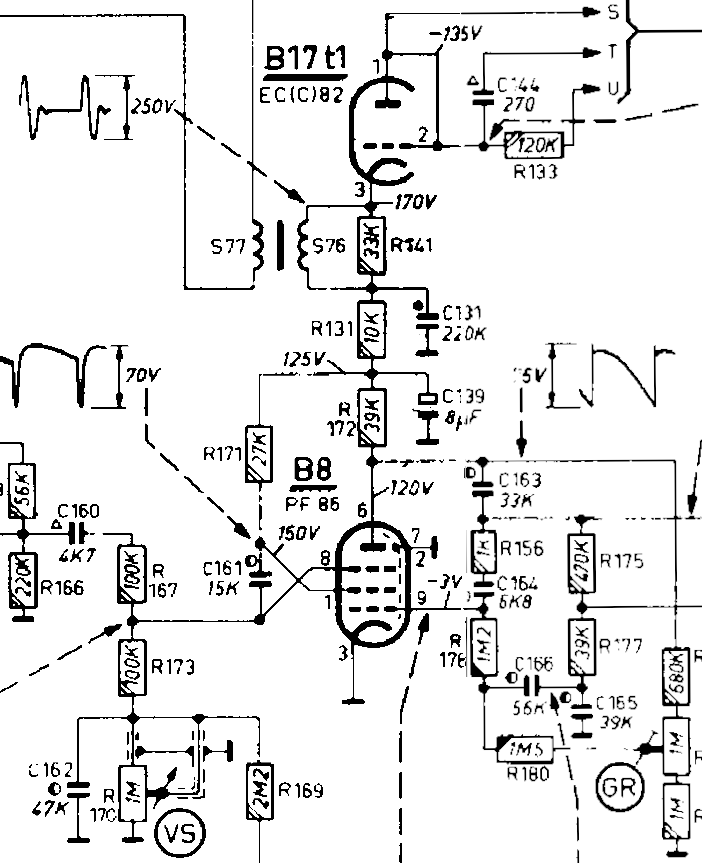

Op anode van B8 moet je een spanning van 75 Vpp hebben. Jij krijgt niet meer dan 25 Vpp. Daarmee krijg je B7t niet goed open. Die anode krijgt te weinig spanning. Eerst loopt de spanning op:

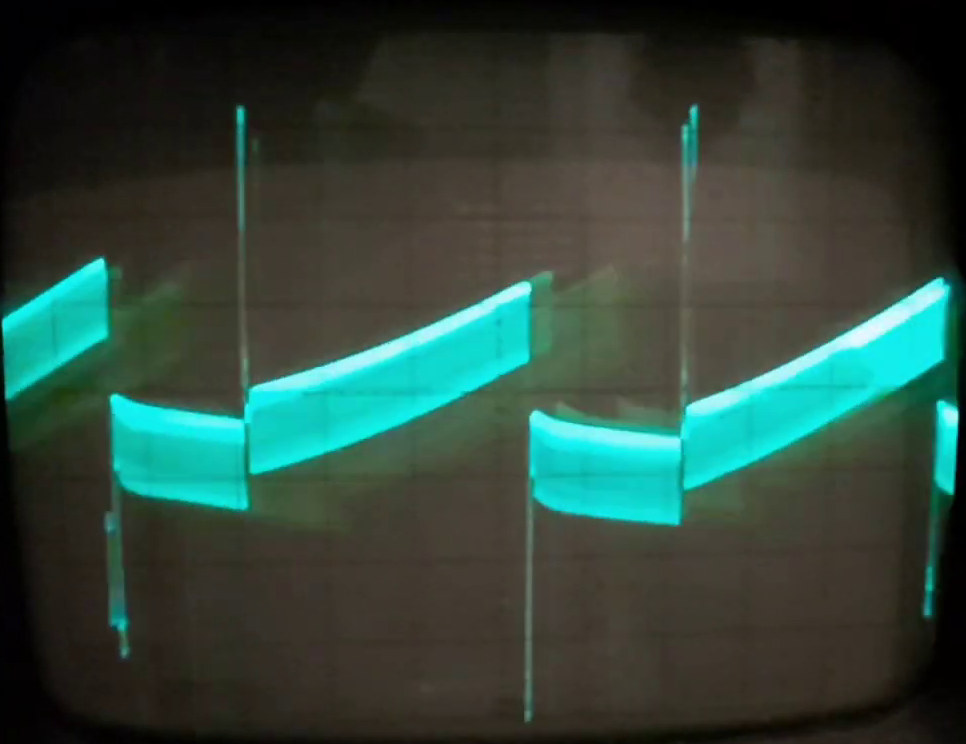

dan gaat B8 oscilleren:

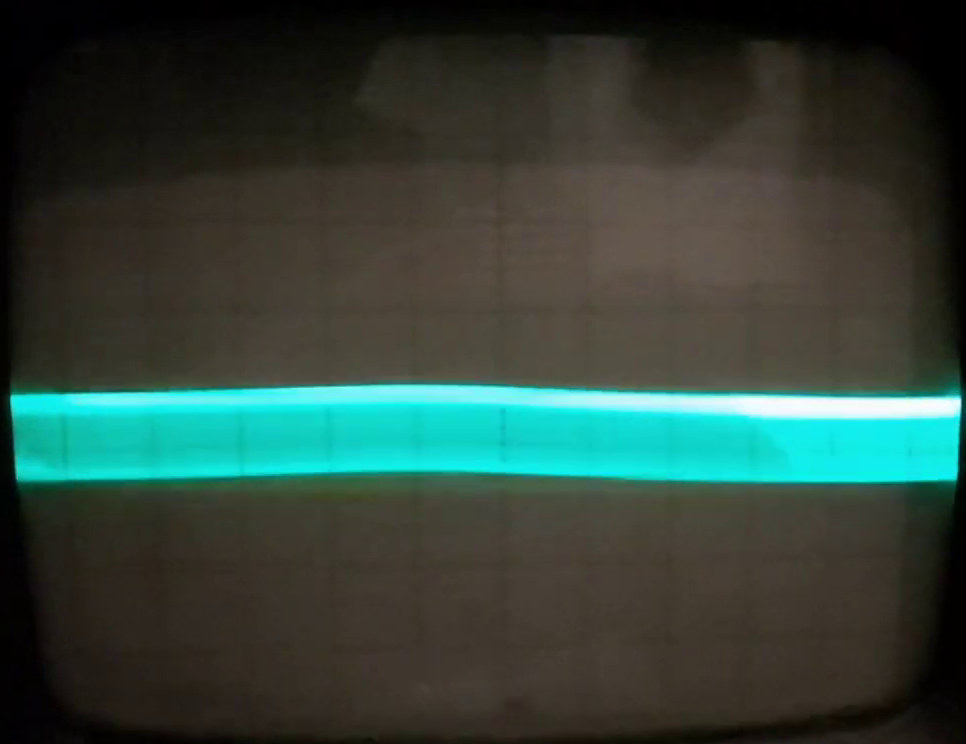

Hierdoor wordt C139 ontladen:

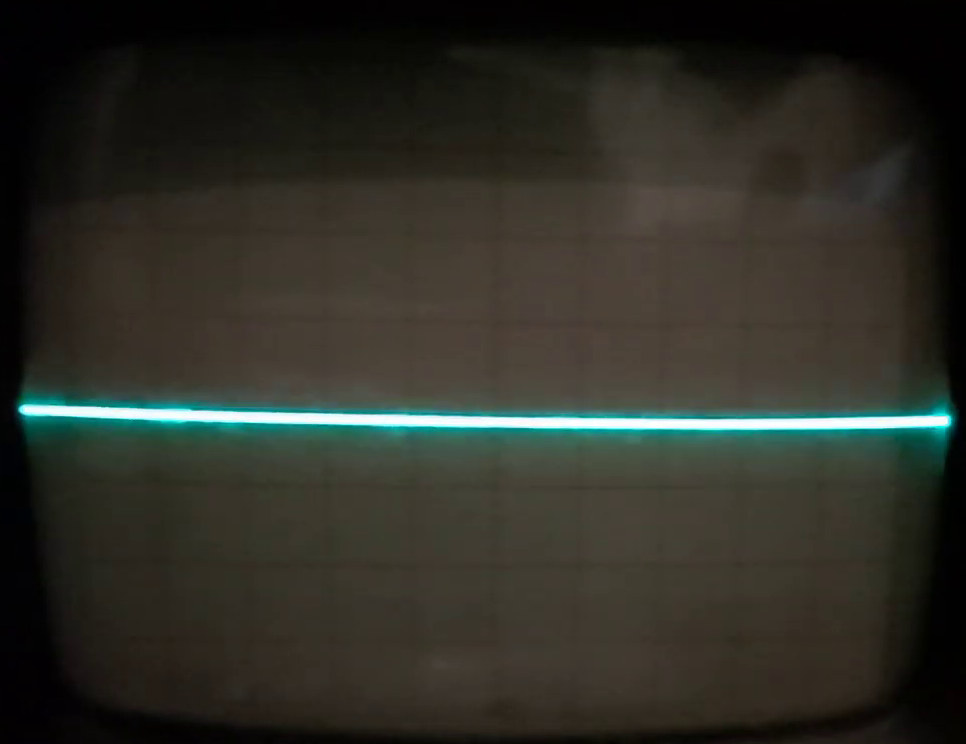

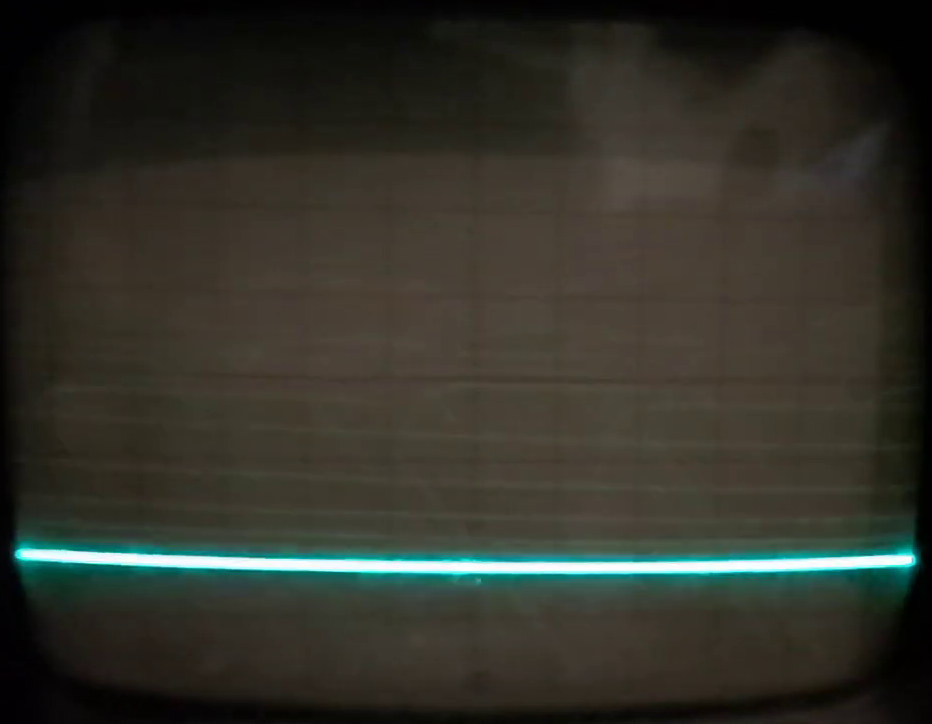

Tenslotte stopt de oscillatie:


Aan jou de taak uit te vogelen waarom B8 niet genoeg spanning krijgt. R133, R131 of (misschien) R172 zijn suspect. C139 lijkt OK.

Probeer ook je scoop eens goed te triggeren. Maar je bent al een heel end dus wat dat aangaat...

Dit is er gaande op de anode van B8.
Video anode B8
1:10 probe, 1ms/div, 0.5V/div

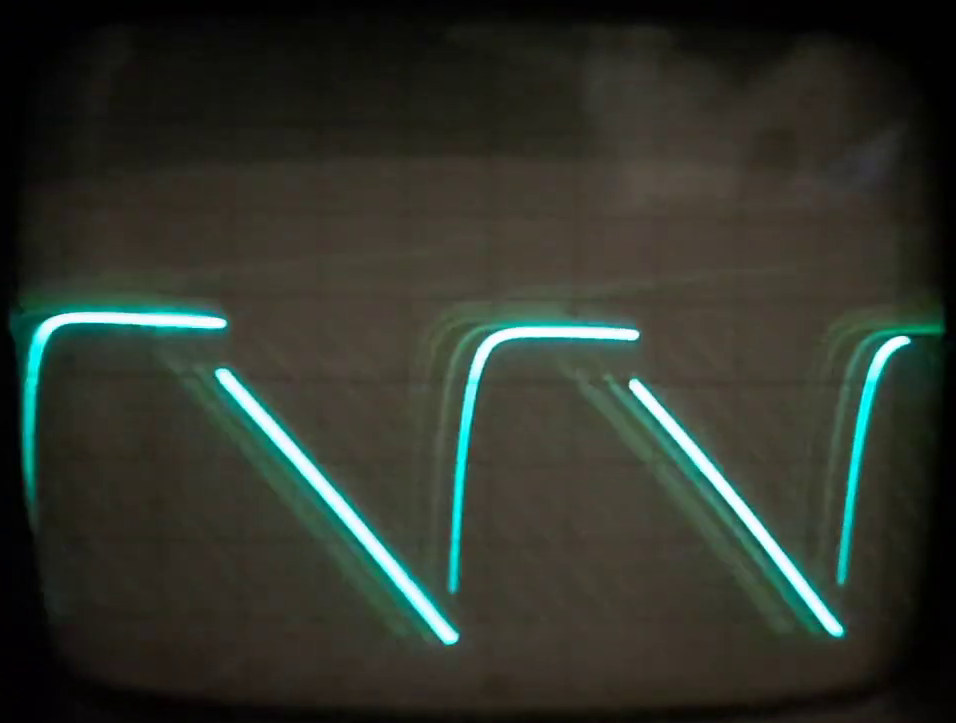

Dit heb je op de anode van de triode van de PCL82:






Dat is niet goed. Om te beginnen is de zaagtand incompleet en wordt steeds korter. En verdwijnt helemaal.

Zet de scoop eens op de anode van B8. Daar verwacht ik iets soortgelijks. Misschien is C139 stuk of een van de weerstanden. Of B8 zelluf. Geen idee hoe dat maffe circuit verders werkt...

Ik heb nu een meting verricht.

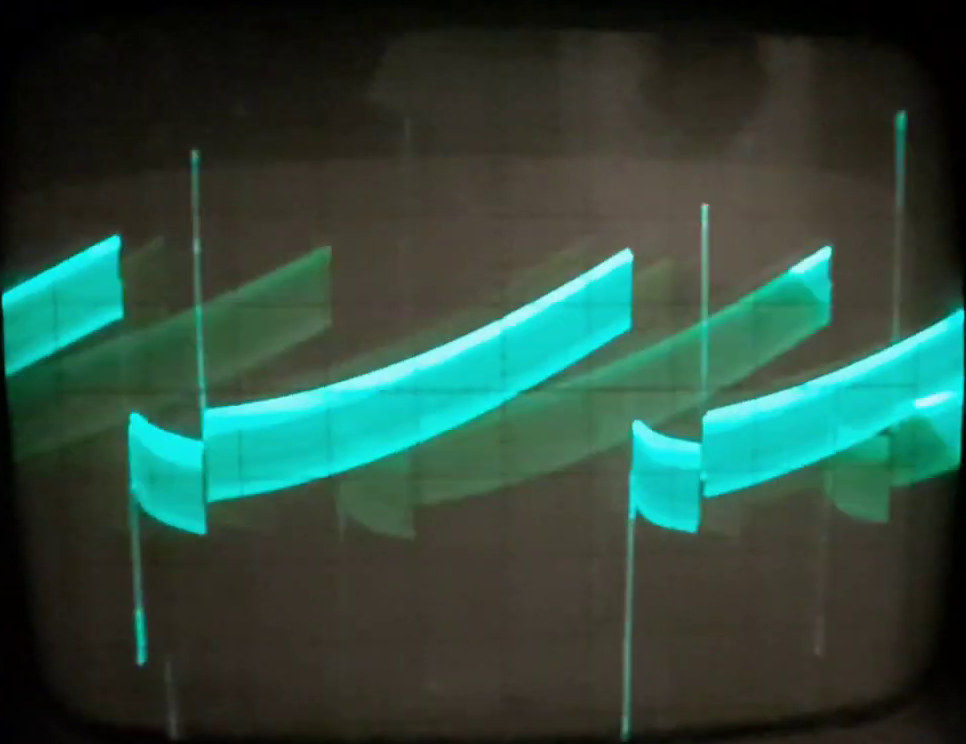

op pen 9 van B7 doet dit zich voort.
samen met het beeld van de beeldbuis is dit wat ik zie.
Video

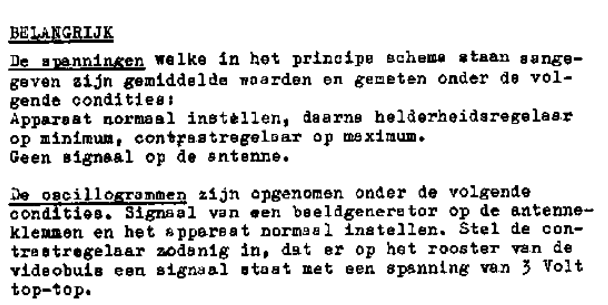

Precies zoals het er staat, 3 V. top-top op het stuurrooster van de video eindbuis, de PCL84, punt 8.
Dus de probe aan punt 8 en dan de contrastregelaar zo draaien dat het beeld op de scoop 3 blokjes hoog is als de verzwakker op 0,1 V/ div. staat (1:10 probe).

Denk je er om dat je de t.v. op een scheidingstrafo aansluit? Anders krijg  je een pracht van een kortsluiting als de scoop geaard is.
Heb je die niet, steek dan de steker zo in het stopcontact dat er geen spanning op het chassis staat en verbind de scoop aan een ongeaard stopcontact (anders gaat je aardlek eruit). Een scheidingstrafo is natuurlijk beter en veiliger.

Succes!

Groeten,
Peter


Oke,
Heb in de documentatie gekeken.
Maar waar moet ik nu precies die 3Volt meten????
Dat snap ik niet helemaal.
