Philips 17TX291A Repareren

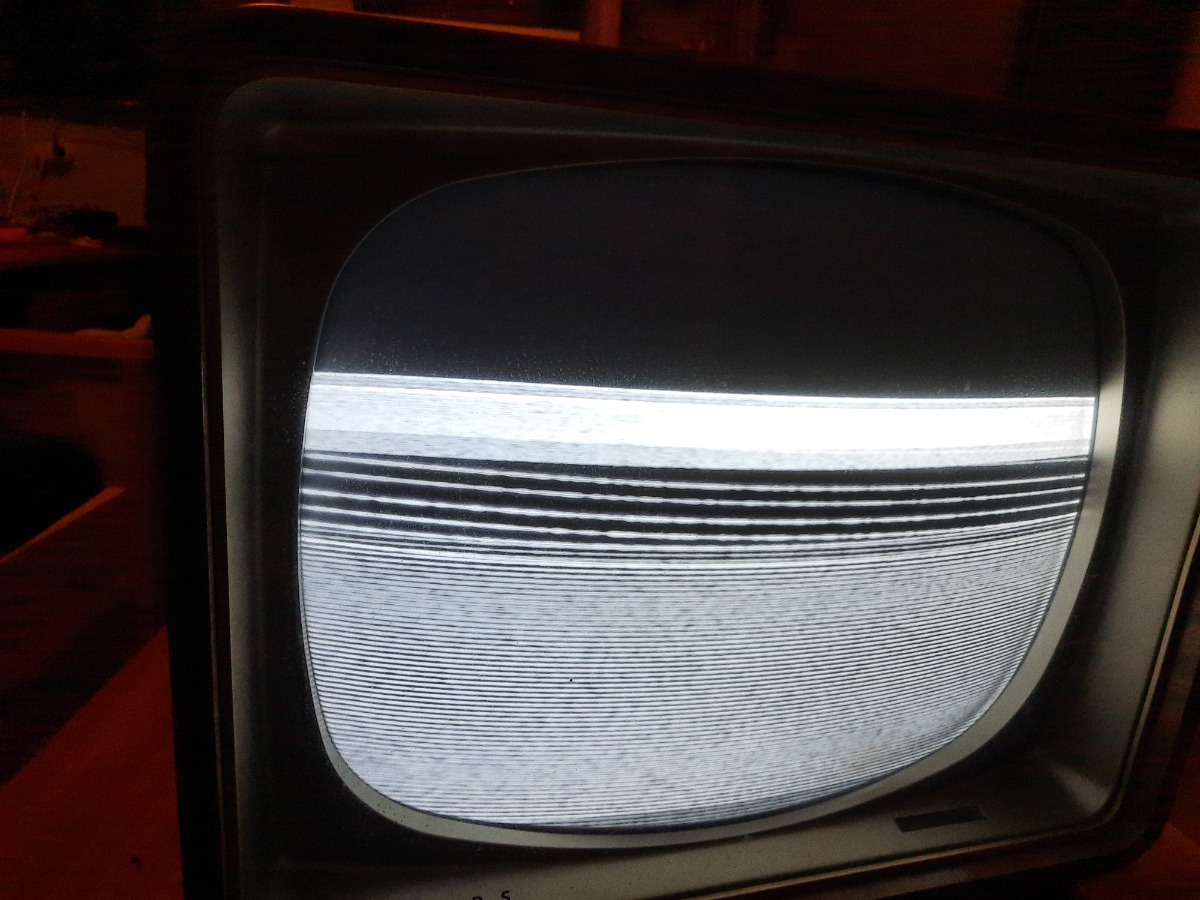

Dit is het beeld met +4 aangesloten op pen 3 van B17 ECC82.
Veel meer verticaal, maar bovenkant is nog donker

schreef :

Deze verbinding maken en naar het beeld kijken of het raster nu compleet is.
Plus 4 komt van je voedingselko's.

Dat ligt zó voor de hand dat ik er niet opgekomen was! Het circuit rond B8 is erg hoogimpendant. Over R172 staat maar 5 V. Dat betekent dat het schermrooster van B8 wèl veel stroom trekt. Relatief dan. Wat ik ook niet snap is dat als R174 wordt losgenomen de oscillator helemáál stopt.

Deze verbinding maken en naar het beeld kijken of het raster nu compleet is.
Plus 4 komt van je voedingselko's.

schreef :

Hadden we R133 al nagemeten ?
Oscillator testen door tijdelijk +4 van voeding met pin 3 van de ecc83 te verbinden.
C139 krijgt dan even een constante voeding.
dan weten we in wel gedeelte we kunnen zoeken.

Moet ik dan gewoon weer kijken aan welke anode B7 of B8 nog een oscillatie plaats vind?
