Philips 17TX291A Repareren

Hij staat toch niet per ongeluk op 819 lijnen ingesteld?

Dirk

schreef :

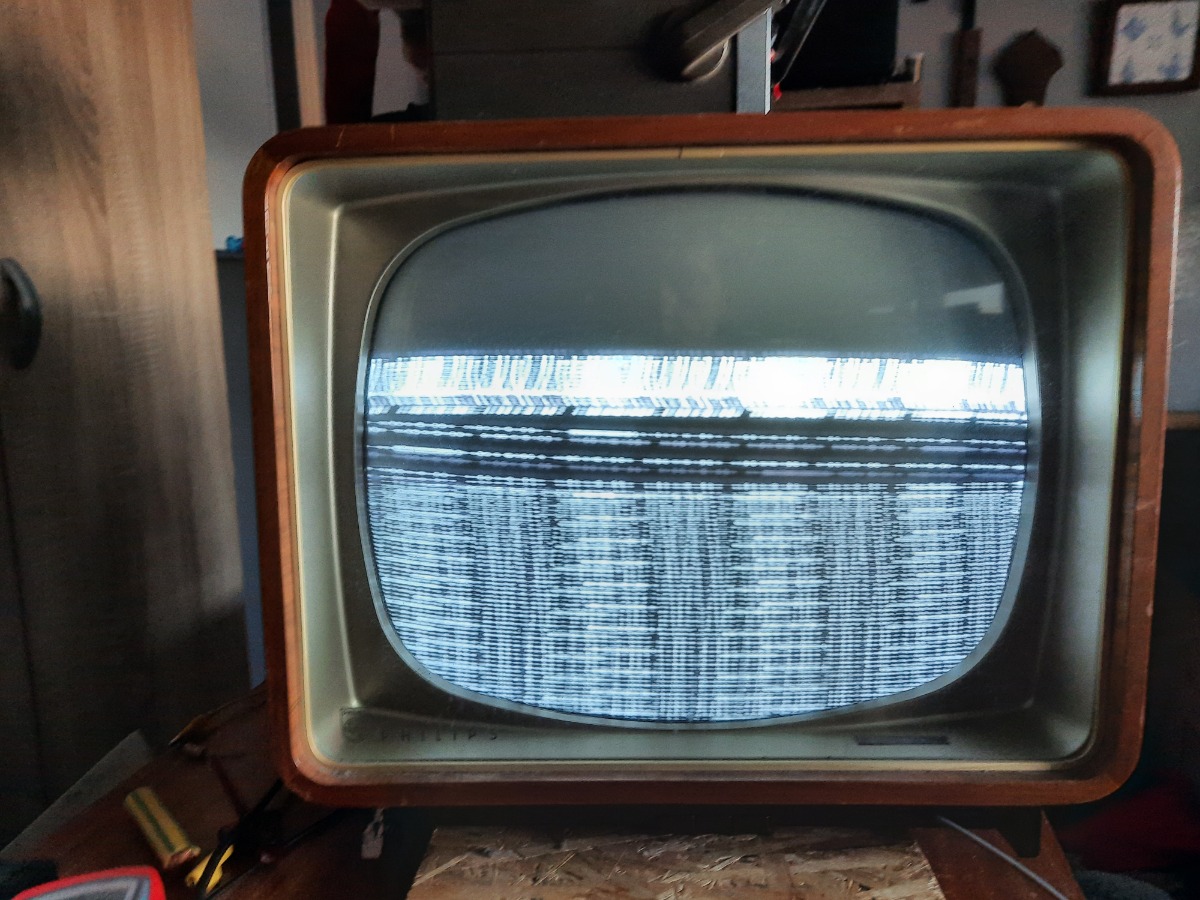

Dan is dit naar mijn idee het mooiste beeldje wat ik kan krijgen.

Hoe ver staat de horizontale oscillator er wel niet naast? Je zal toch echt sync moeten krijgen. Dit is onbruikbaar. Doet de syncscheider het wel? Philips heeft dit weer eens heel ingewikkeld opgelost. Met een aparte detector (B13t). Je moet syncpulsen hebben op de anodes van B11h en B10t. Op de anode van B11t staat dan de verticale sync. Tijd voor de scoop dus. De plaatjes die je moet krijgen staan in het schema.

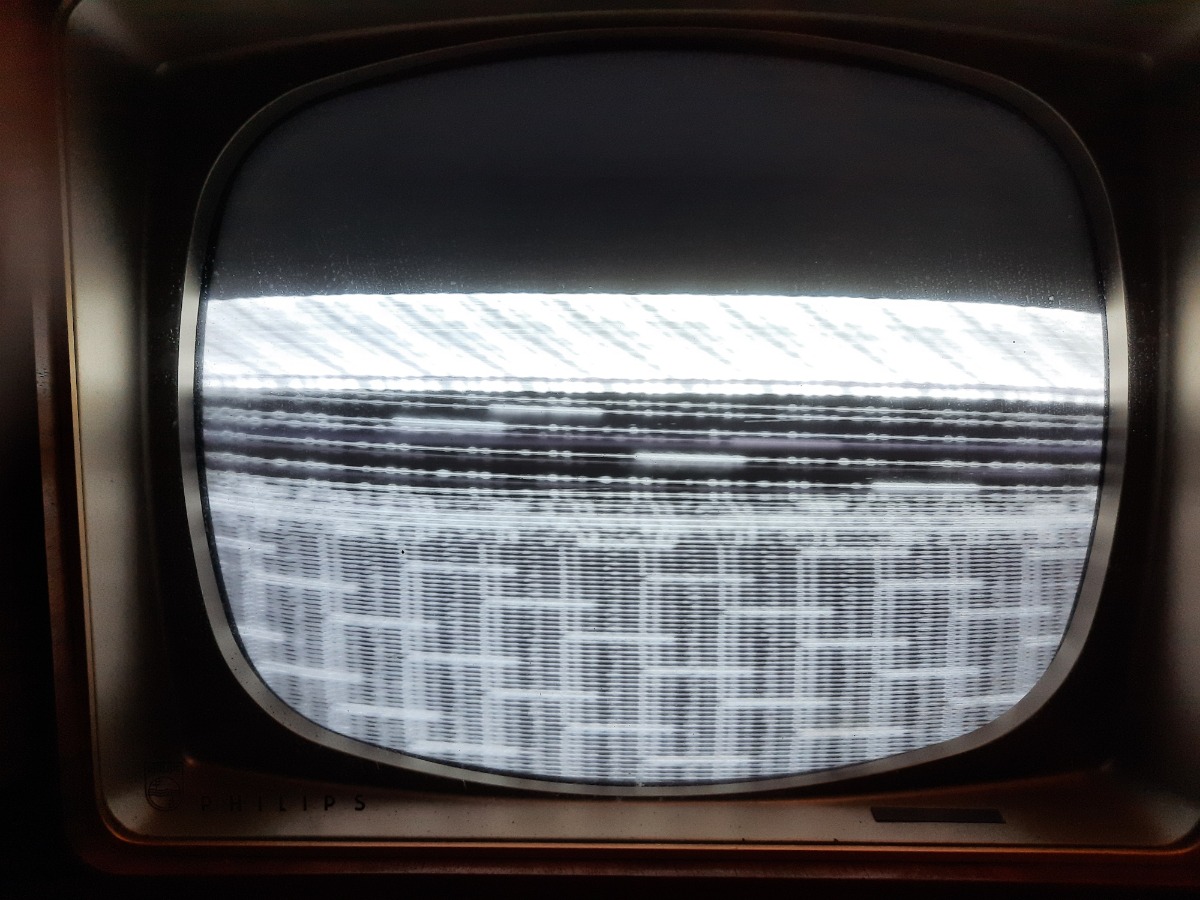

Dan is dit naar mijn idee het mooiste beeldje wat ik kan krijgen.




mooier en rechter kan ik het beeld niet krijgen met HS en VS

Zowel geen horizontale als verticale sync. Dat moet eerst goed zijn. Die hsync zit me dwars, die is altijd goed. Maar hier dus niet. HS en VS zitten onder het beeldscherm links en rechts van het blok met schakelaars. Zie ook het afregelvoorschrift.
