Philips F6X92A reparatie

Als het niet nodig is om de weerstand te vervangen, dan hoeft dat ook niet.
Zijn de waarden van deze meting oke en kan ik doorschuiven naar voren?
of moet ik hier nog wat aanpassen/controleren?
B5 (EABC80)
a1 -0,258V
a2 -0,199V
a3 -0,233V
a 95,4V
k2 -0,206V
k 0,001V
g1 -0,760V

leemhuis01 schreef : Er hoort op de anode 55 volt te staan

Dat is niet helemaal waar. Er hoort 55 V te staan zonder FM signaal. Met signaal wordt de buis afgeknepen en stijgt de anodespanning (en wordt de reactantie van het circuit lager). Ik had zelf zo gauw niet gezien hoe dat circuit werkte maar Jan heeft het mooi uitgelegd. Was dit zo nog niet eerder tegengekomen.

Deze schakeling doet niet zoveel. Als je graag die weerstand vervangt moet je dat vooral doen. In stand PU heeft deze schakeling geen zin (want die heeft geen signaalsterkte) dus is-ie niet actief.

Dank u voor de informatie. Wordt deze dan ook gebruikt bij de PU ingang?
Maar als je gaat rekenen met die weerstand en spanning lijkt het niet te kloppen.
Want +b is 250 volt. Er hoort op de anode 55 volt te staan. Dat betekend 195 volt over de weerstand.
Als je dan de stroom berekend I=U/R oftewel I=195/470 000. Dan behoort I=4,14 x 10^-4.
Als je dan rekent met onze gegevens oftewel de lagere weerstand. (227,4K)
Dan wordt het U=IxR oftewel U= (4,14 x 10^-4) x 227 400. Dat staat dan gelijk 95 Volt. Oftewel de gemeten spanning. Dus het lijkt mij dan dat R29 dan vervangen moet worden.

De triode van B5 is een soort regelbaar ruisfilter (hoogaf filter). De anodespanning is niet constant. Bij geen signaal (dus geen negatieve spanning over C58) trekt de buis anodestroom en zal de anodespanning laag zijn. Maximale ruisonderdrukking. Bij een sterk signaal (hoge negatieve spanning over C58) wordt de buis afgeknepen; dus bijna geen anodestroom en dus hoge anodespanning. Geen ruisonderdrukking. Deze schakeling werkt niet goed als de weerstand en condensator waarden niet kloppen. Philips heeft deze schakeling maar één of twee seizoenen gebruikt in zijn radio's. Zal dus geen succes zijn geweest. Ik ben er ook niet enthousiast over. Het filter werkt al snel ook bij zwakke stations en een doffe weergave is het gevolg.

ooow, dat verklaart al een boel. ik dacht dan je bedoelde pin 8 van B6 aan pin 8 van B9.
heb de K en de K' van B6 en B9 nog eens nagemeten.
B6 zijn ze nu 1,130V
B9 zijn ze nu 1,237V
zal ik wel verkeerde pin gepakt hebben bij het meten ofzo.

Bij B5 staat er op de anode 95,4 Volt. volgens het schema moet dit 55Volt zijn.
dat lijkt mij teveel. nu heb ik R29 gemeten in de schakeling.
R29 meet ik dan 227,4K (470K in schema). dus vervangen denk ik.

leemhuis01 schreef : geluid via PU is super

Niks meer aan doen dus!

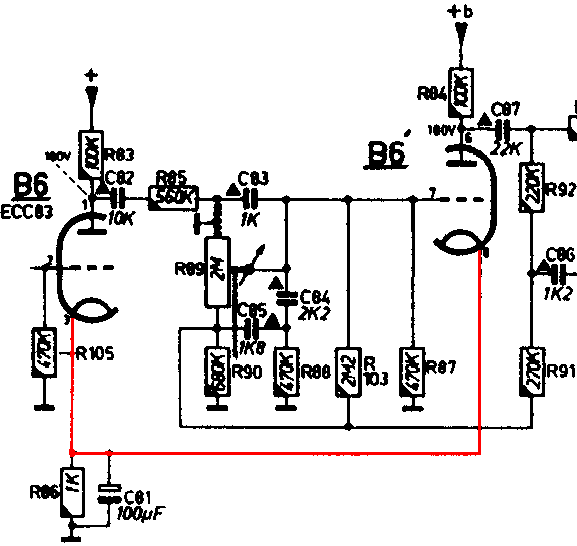

leemhuis01 schreef : als laatste. als ik vragen mag, waaruit maak je op dat de Kathodes oftewel pin8 aan elkaar vast zitten. als ik er zo naar kijk lijkt het mij niet zo.

Ik vind dit nogal met elkaar verbonden:
