Philips F6X92A reparatie

excuus, na nog een keer meten bevonden dat er 234V aanwezig is
maar veel spanningen van buizen wijken af naar beneden.

zo heeft B3 (EF89) een anode spanning van 213V moet volgens schema 250Volt zijn

en heeft B2 (ECH81) een spanning van 80Volt op pin 8, volgens schema 142Volt
en pin 6 226V.

edit:
maar de anode van B5 (eabc80) is weer te hoog. 85 volt en volgens schema 56volt
en B6 (ecc83) anode pin6 meet 232Volt en volgens schema 180 Volt

Wat bruin verkleurd is niet erg, ding is tenslotte 60 jaar oud en er gaat redelijk vermogen doorheen.
Deze weerstanden kunnen best wat hebben, getuige de waarde van 121 Ohm.
Afwijking van helemaal niks!

Maar iets klopt er niet met je bevindingen.

Mvg Frank

@Nico,
plus 4 moet wel aanwezig zijn anders werkt de versterker niet.
Of is de fout later ontstaan ?

jazeker, daar heb ik ook naar gekeken. (vergeten te melden)
hij is wel bruin verkleurd in het midden, teken dat hij warm is geweest.
maar hij meet nog wel 121R

Je kunt nu zien dat er iets aan de hand is met C1a, maar waarschijnlijker met R2.
Die zal onderbroken zijn of verbrand.
Heb je dit al bekeken nu je aan het meten bent?

Trouwens wel raar dat je geluid uit de versterker krijgt met 0,008 V op de voeding.

Mvg Frank

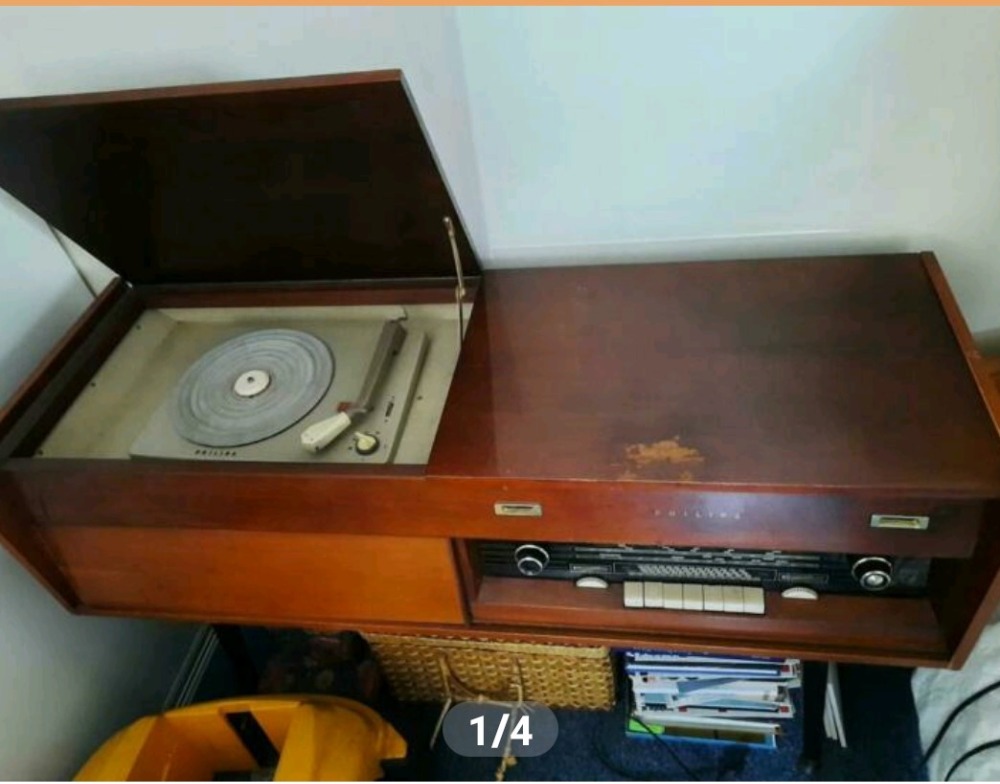

via een kennis van mij ben ik in het bezit gekomen van een Philips F6x92A / 95.

nou kwam er volgens hun helemaal geen geluid meer uit. ook de platenspeler draait niet.
eenmaal thuis gekomen heb ik wat aangesloten op de PU ingang, en er was muziek. dus het versterk gedeelte werk nog.

nu ben ik begonnen met meten van de spanningen. de spanning na R1 is 280V. dit is oke
maar de spanning na R2 is 0,008V. oftewel niks. betekend dit dat C1 kapot is??
