Philips F6X92A reparatie

Maar in feite heb je die test al gedaan met je FM zendertje en je scoop. We hebben ontdekt dat bij één van de kringen het signaal verdwijnt en dat je moet proberen om de kerntjes los te krijgen zodat je kan nagaan of die kring inderdaad niet meer in resonantie is te krijgen omdat het C'tje van die kring is verlopen. Het injectorkassie is wat handiger dan je FM zendertje maar zal uiteindelijk hetzelfde resultaat geven. Ik zou effe door de eerdere berichten moeten fietsen welke kring dat ook alweer was.

Pas als je de kring hebt gevonden die niet afstemt kan je die eruit knippen en openmaken.

Edit: In bericht 86791 vond je:
B2 pin 2, 1 hokje
B2 pin 6, 6 hokjes
B3 pin 2, 4 hokjes
B3 pin 7, 2 hokjes
B4 pin 2, 6 hokjes
B4 pin 7, 6 hokjes

Verwacht was B3 anode (pin 7) volle bak maar die doet maar twee hokjes. Daar zit dus de fout. Probeer daar eens aan te zwengelen en kijk of je oog verandert. En ook aan die ernaast (rooster B4, pin 2). Je zal merken dat de tweede wel piekt en de eerste niet.

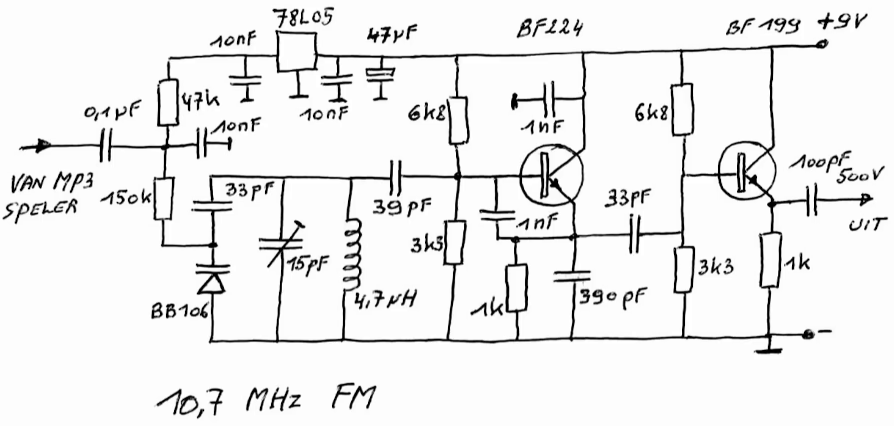

Leuk schemaatje wel:

Ja dat kan en kan je horen waar het FM signaal stopt, daar zit dan ook het probleem.
Kijk ook een op www.transistorforum.nl/forum/index.php?id=55451
Daar wordt ook een eenvoudig zelf te bouwen meetzendertje besproken.

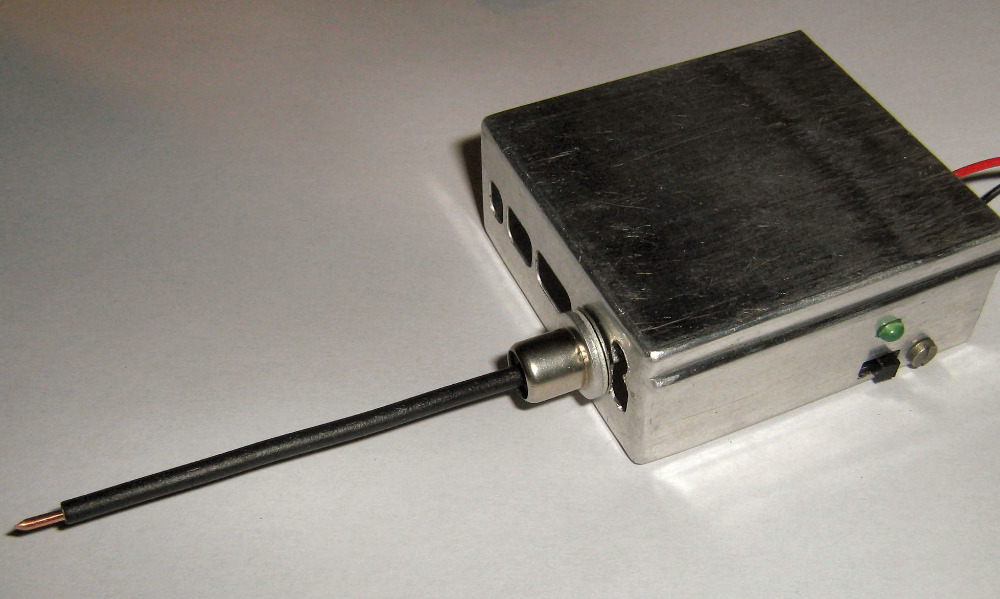

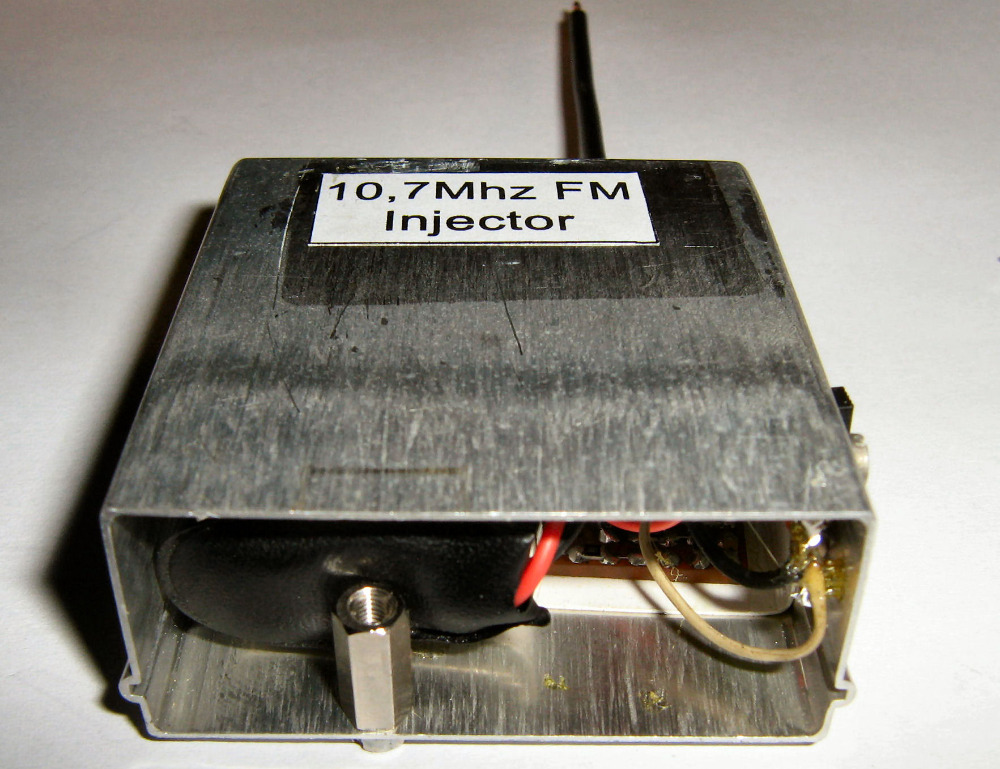

Heb hem zelf ook gebouwd in een Flipse doosje, zie voorbeeld.
Succes en groet, Ben

Dag allen,

10,7 MHz injector .
Zou ik door middel van dit apparaatje de storing lokaliseren?
En misschien wat dichter bij de oplossing komen van het probleem?

groet, leemhuis

Dag Nick,

Ik begrijp heel goed dat jij als 19-jarige nog niet de kennis en de ervaring hebt om een dergelijk ingewikkeld toestel met FM te kunnen repareren. En na deze draad te hebben gelezen ben ik ervan overtuigd dat er op dit forum en op het NFOR best mensen zijn die dat wel kunnen.
Alleen ligt Coevorden voor sommige super techneuten op dit forum te ver weg. Ik zou je graag willen helpen maar mij ontbreekt ook de nodige kennis om een FM-toestel weer tot leven te wekken.

Daarom mijn oproep om Nick met zijn Philips F6X92A met raad en vooral met daad te helpen. Laten we niet vergeten dat de buizenhobby behoorlijk aan het vergrijzen is en dat de inbreng door jongelui van groot belang is voor het voortbestaan van de hobby . Hopelijk levert dit berichtje iets positiefs op :thumbsup:

M.vr.gr. Hans

Oke,

Ik heb er nog eens even overgedacht.
Dit toestel ga ik op deze manier niet weer spelend krijgen.
Ik heb gewoon de kennis en de apparatuur niet om verder te gaan.
Is er iemand die samen met mij dit toestel kan repareren?
Dan kan ik er ook weer wat van leren tijdens het repareren.

Iedereen alvast bedankt voor het meedenken tot zover.

Gele condensatoren hebben geen plus en min, zou gaan voor een elektrolytische aluminium condensator, afgekort elco . van 10 uF / 63 volt axiaal .
De plus aansluiting komt volgens het schema aan massa .

link naar elco
