Philips F6X92A reparatie

B3 pin 2 naar massa bedraagt 2,045M ohm

Huh. Dat is brom. Apart dat dat in je signaal terechtkomt. Zou niet moeten mogen... Misschien is het een aanwijzing maar ik kan die vooralsnog niet duiden. Misschien dat B3 geen pad van rooster naar massa heeft en daardoor wordt dichtgedrukt. De anodespanning was nogal hoog. Meet voor de gein eens de weerstand van pin #2 naar massa. Je zou iets van 2M moeten meten. Uiteraard met de stekker uit het stopcontact...

Oke, zal het experiment nog eens proberen.

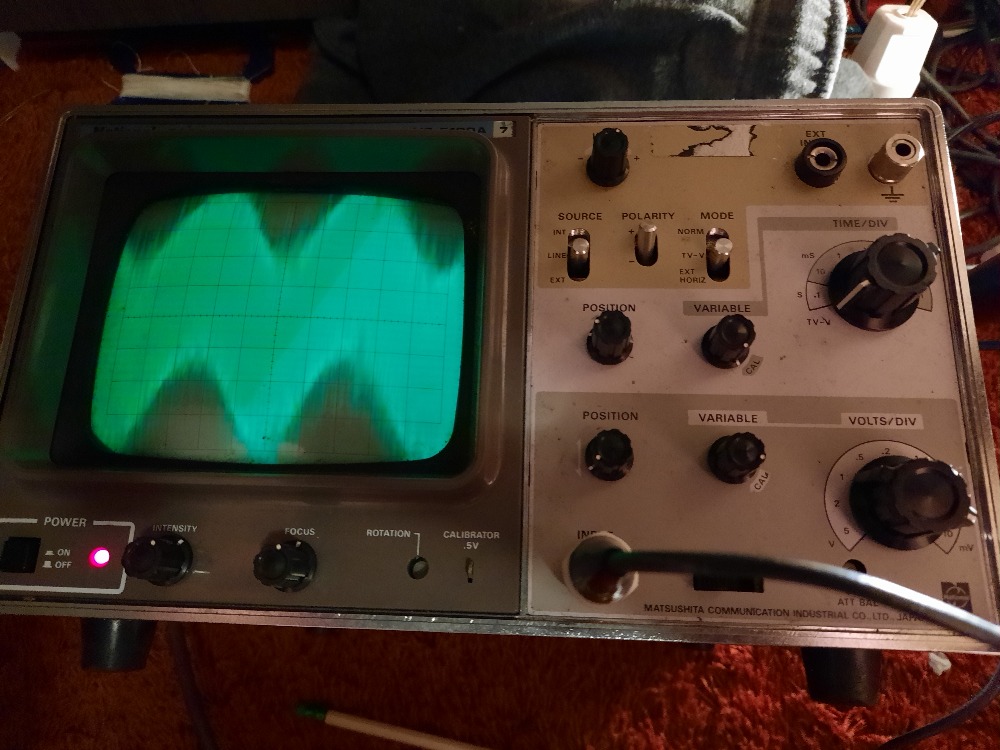

Hier in ieder geval de foto's van de beeldjes die ik kreeg.

leemhuis01 schreef : Voor pinnen 6 en 2x7 is een soort van sinusvormig beeld te zien

Daar mag je dan weer wel een foto van plaatsen want dit zegt mij niets.

leemhuis01 schreef : B3 pin 2, 4 hokjes
B3 pin 7, 2 hokjes

Dit zou erop duiden dat C43 stuk is. Nogmaals, ik weet niet of Philips gevoelig is voor stukke C's in midfrequent trafo's net als Blaupunkt dat is. Daar moeten andere forumleden uitsluitsel over geven. Je kan het verifiëren door het kerntje in de bijbehorende spoel heel voorzichtig gangbaar te maken en te kijken of je afstemoog piekt. Als dat niet gebeurt is de C stuk. Gebruik nu niet je scoop want die verstemt de kring teveel.

leemhuis01 schreef : Ten eerste werk het afstemoog de ene keer wel en de andere keer als ik de radio aan doe niet.
Ten tweede meet ik voor B2 pin6 nu maar 1 hokje, waar ik vanmiddag nog 3 hokjes had.

Dat baart mij zorgen. Het kan zijn dat je de radio niet goed hebt afgestemd op je zendertje of dat de koppeling ervan met de radio anders is. Zonder mee te kijken is daar niks van te zeggen.

Oke uit de meting blijkt:
B2 pin 2, 1 hokje
B2 pin 6, 6 hokjes
B3 pin 2, 4 hokjes
B3 pin 7, 2 hokjes
B4 pin 2, 6 hokjes
B4 pin 7, 6 hokjes
Voor pinnen 6 en 2x7 is een soort van sinusvormig beeld te zien.
Bijzonderheden:
Ten eerste werk het afstemoog de ene keer wel en de andere keer als ik de radio aan doe niet.
Ten tweede meet ik voor B2 pin6 nu maar 1 hokje, waar ik vanmiddag nog 3 hokjes had.

Spannend! Ik ben ook met FM midfrequentspoeltjes bezig...
