Philips BX653A

Ik heb meermalen gezien dat een weerstand onnodig door een veel zwaardere wordt vervangen in de veronderstelling dat de originele te licht was in plaats van de oorzaak te zoeken waarom de weerstand verbrand is.
Zo kwam ik bij een toestel tegen dat de schermroosterweerstand van de EF89 vervangen was door een 5 Watt type! Die weerstand werd inderdaad bloedheet. De oorzaak was een defect elders in het toestel. Na reparatie kon er weer een 1/2 watter in, die er ook van origine in zat.
Dus: Eerst de oorzaak zoeken waarom die weerstand defect is geraakt. Misschien een slechte voedingselco, sluiting ergens e.d.
De betreffende weerstand komt in zeer veel toestellen voor op die plek en is hoogst zelden defect.

En: Een weerstand van 10 Watt wordt net zo heet als een 1 watter. Alleen is bij de 10 Watt weerstand de warmte over een groter oppervlakte verdeeld. Het vermogen is immers hetzelfde.
De weerstanden die ik aangaf zijn zwaar genoeg, samen kunnen ze 6 Watt verwerken. Als je uitrekent hoeveel stroom er maximaal door die weerstanden samen mag lopen voordat de maximale dissipatie wordt overschreden mag er c.a. 80 mA door lopen. Daar kom je lang niet aan (de anodestromen van eindbuizen lopen niet door deze weerstanden). Er zou dan een spanning van 73 V. over deze weerstanden vallen. Die spanning is veel lager.

Geen enkele reden dus om er zo’n zware weerstand in te zetten.

Groeten,
Peter

huub, als ik het goed begrijp kan ik beter deze nemen?
weerstanden

maaar de oricenelen zijn ook stuk gegaan
waarom niet wat meer in watts ..niks mis mee
alleen beter . minder warm... philips is wel eens meer
krap bemeten .. en op de 100,000 .radio,s kost het meer
dus kassa . PH . maar ik hou van wat stevig.
als met ziet dat bij duitsen sinpelen radio,s wel .3/4 . watt
word gebruikt kool typens zelden stuk bij de radio,s
huub

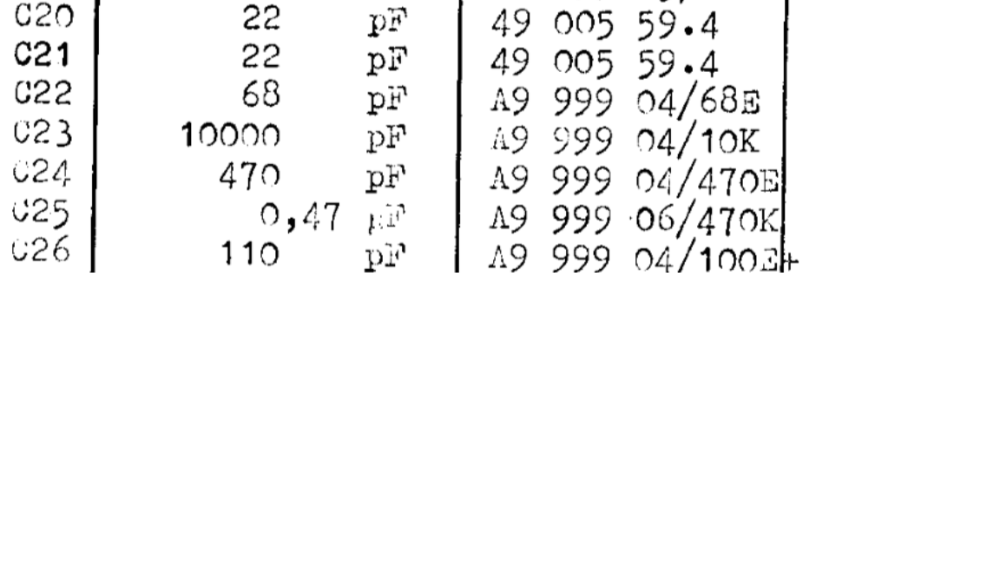

ik neem aan dat C25 hier 0,47 uF is toch? oftewel 0,47 x 10^-6 F

top, dan ga ik die van 3 watt bestellen. en alle teercondensatoren. ga ik dan verder kijken

Men heeft daar ook prachtige, originele Philips weerstanden 1k8, 3 Watt. Dat is ruim voldoende. De originele waren 1 of 2 Watt.

Groeten,
Peter
