20 jan 2015 21:30 #50035
door Hilversum I
Hilversum I
Beantwoord door Hilversum I in topic Vorderingen Pupil, aanpassing schema
Nou mocht er iets over blijven dan neem ik er wel een over van u! Ik volg dit onderwerp al enige tijd en ben best wel enthousiast geworden en als iemand dan toch het bestelde niet afneemt dan bouw ik ook mee
Hilversum I
Graag Inloggen of een account aanmaken deelnemen aan het gesprek.
20 jan 2015 16:40 - 20 jan 2015 16:48 #50024
door Marotick
Beantwoord door Marotick in topic Vorderingen Pupil, aanpassing schema
Pupilbouwers,

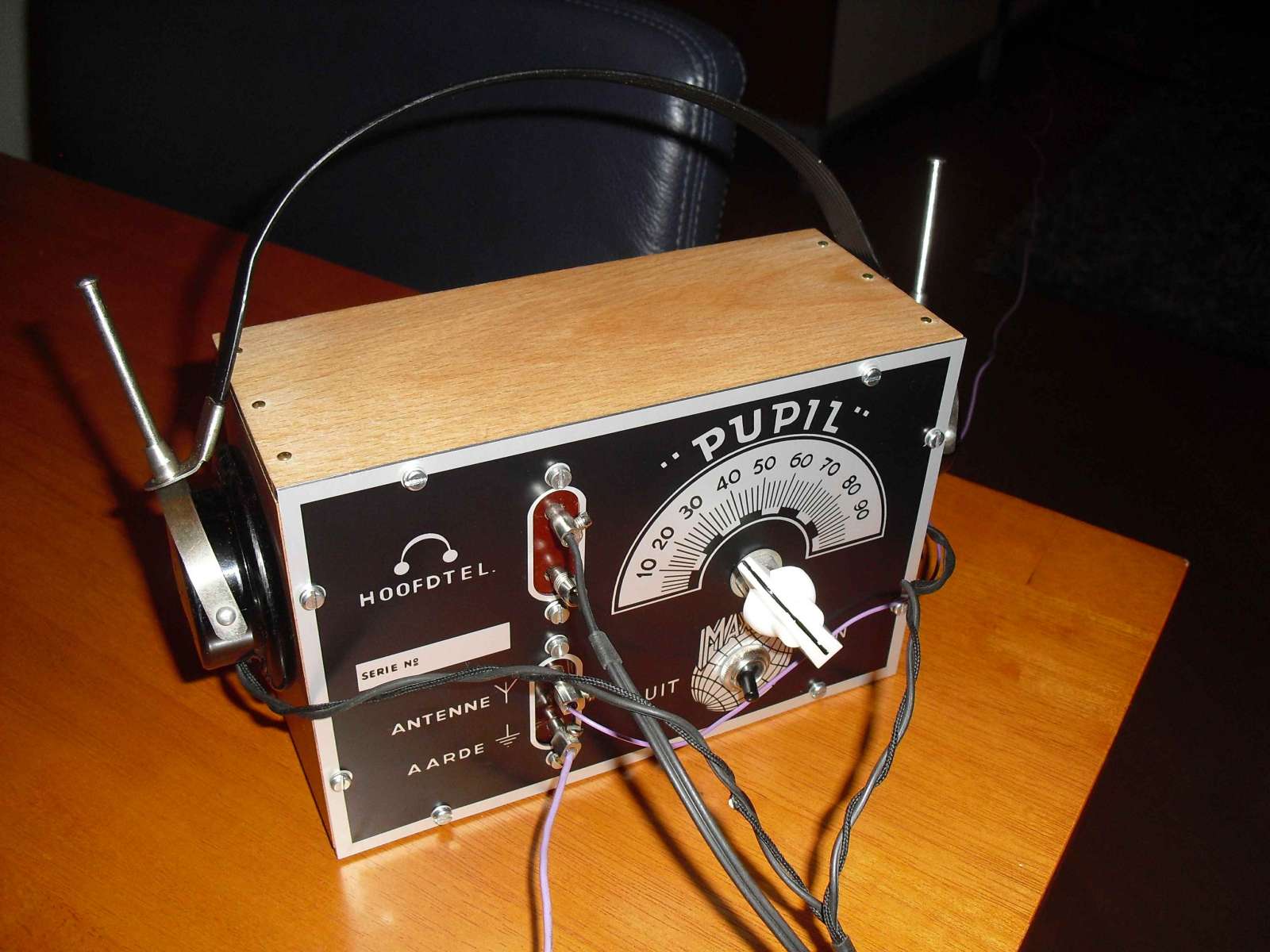

Zo mijn Pupil is af alleen genereert hij bij de zenders als er in het midden wordt afgestemd.
Dat hoort bij dit type van ontvanger maar er is wat aan te doen. Een instel potje van 22 K in serie met de terugkoppel condensator van buisvoet 2 naar aansluitlip 5 van de spoel kan dit voorkomen.
Maar misschien zijn er betere suggesties?

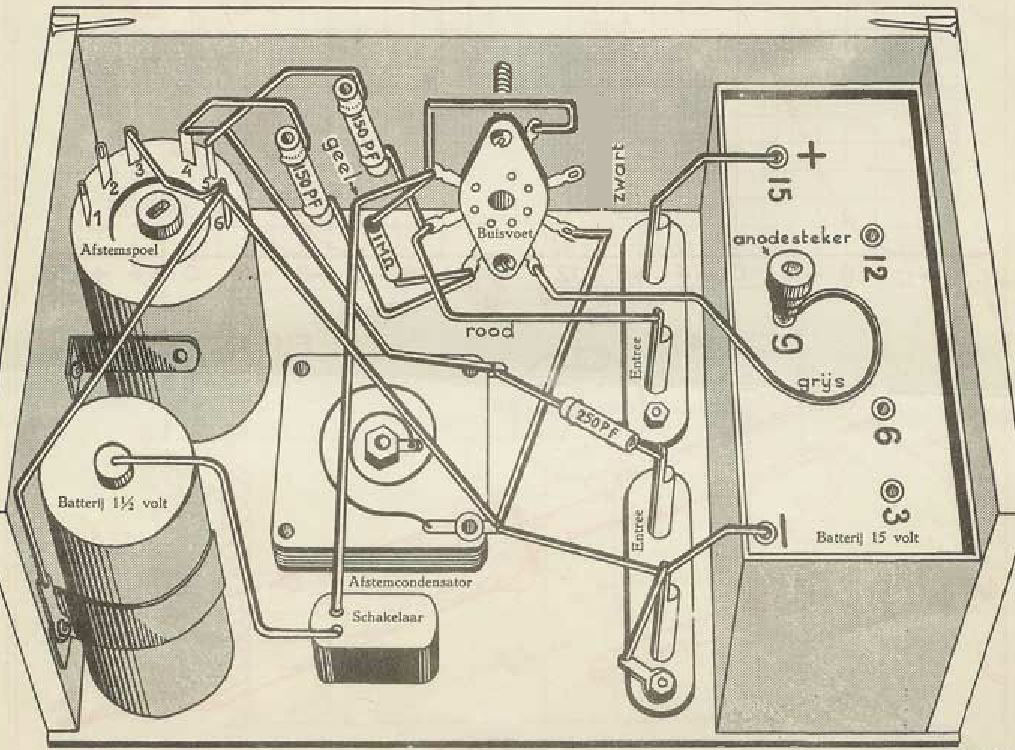

De bedradingstekening die ik pas hier nog heb geplaatst klopt niet helemaal. Als volgens deze tekening de Pupil wordt bedraad dan staan beide gloeidraden in serie en dan zal de Pupil minder goed werken omdat dan de gloeidraden maar de helft van de 1 ½ Volt zullen krijgen. Hieronder staat de aangepaste tekening.
Eén gloeidraad zit tussen pootje 1 en 5 de andere gloeidraad tussen pootje 7 en 5.
Beide gloeidraden zijn geschikt voor 1,5 Volt. Bij gebruik van een 1 ½ Volt batterij moeten de beide gloeidraden parallel geschakeld worden. Omdat de uiteinden van de beide gloeidraden bij elkaar komen op pootje 5 moeten dus pootje 1 en 7 met elkaar verbonden worden. Hierop komt de plus spanning en op pootje 5 de min. Normaal maakt het niet uit aan welke kant de plus dan wel min komt maar bij de DL92 maakt dat wel uit want het knooppunt van de beide gloedraden op pootje 5 heeft ook nog een verbinding met het bovenste rooster.
Misschien kan iemand uitleggen waarom dit is?
In de Maxwell krant van de Pupil staat nog een suggestie om de gevoeligheid te vergroten.
Dit is de tekst:
A. Zo wordt de gevoeligheid vergroot.
1a. Zet de anodesteker op 12 Volt (dus hoger)
2a Vervang de condensator van 250pF tussen antennebus en afstemcondensator door een condensator van 150 pF of kleiner.
3a Vervang de condensator van 150 pF tussen buisvoet en punt 5 van de spoel dooreen condensator van 250 pF of groter. U kunt deze twee condensatoren dus verwisselen.
4a Neem de condensator van 250 pF tussen afstemcondensator helemaal weg en monteer daarvoor een draad tussen de antennebus en pootje 1 van de spoel, pootje 2 kan ook geprobeerd worden.
Er wordt ook een suggestie gedaan om de gevoeligheid te verkleinen maar ik verwacht niet dat iemand dat wil. Anders wil ik die tekst ook hier neerzetten.
Ik heb nog één blauw frontje over. Misschien heeft iemand interesse? (42,50 euro)
Jack Marotick
Zo mijn Pupil is af alleen genereert hij bij de zenders als er in het midden wordt afgestemd.
Dat hoort bij dit type van ontvanger maar er is wat aan te doen. Een instel potje van 22 K in serie met de terugkoppel condensator van buisvoet 2 naar aansluitlip 5 van de spoel kan dit voorkomen.
Maar misschien zijn er betere suggesties?
De bedradingstekening die ik pas hier nog heb geplaatst klopt niet helemaal. Als volgens deze tekening de Pupil wordt bedraad dan staan beide gloeidraden in serie en dan zal de Pupil minder goed werken omdat dan de gloeidraden maar de helft van de 1 ½ Volt zullen krijgen. Hieronder staat de aangepaste tekening.
Eén gloeidraad zit tussen pootje 1 en 5 de andere gloeidraad tussen pootje 7 en 5.
Beide gloeidraden zijn geschikt voor 1,5 Volt. Bij gebruik van een 1 ½ Volt batterij moeten de beide gloeidraden parallel geschakeld worden. Omdat de uiteinden van de beide gloeidraden bij elkaar komen op pootje 5 moeten dus pootje 1 en 7 met elkaar verbonden worden. Hierop komt de plus spanning en op pootje 5 de min. Normaal maakt het niet uit aan welke kant de plus dan wel min komt maar bij de DL92 maakt dat wel uit want het knooppunt van de beide gloedraden op pootje 5 heeft ook nog een verbinding met het bovenste rooster.
Misschien kan iemand uitleggen waarom dit is?
In de Maxwell krant van de Pupil staat nog een suggestie om de gevoeligheid te vergroten.
Dit is de tekst:
A. Zo wordt de gevoeligheid vergroot.
1a. Zet de anodesteker op 12 Volt (dus hoger)
2a Vervang de condensator van 250pF tussen antennebus en afstemcondensator door een condensator van 150 pF of kleiner.
3a Vervang de condensator van 150 pF tussen buisvoet en punt 5 van de spoel dooreen condensator van 250 pF of groter. U kunt deze twee condensatoren dus verwisselen.
4a Neem de condensator van 250 pF tussen afstemcondensator helemaal weg en monteer daarvoor een draad tussen de antennebus en pootje 1 van de spoel, pootje 2 kan ook geprobeerd worden.
Er wordt ook een suggestie gedaan om de gevoeligheid te verkleinen maar ik verwacht niet dat iemand dat wil. Anders wil ik die tekst ook hier neerzetten.
Ik heb nog één blauw frontje over. Misschien heeft iemand interesse? (42,50 euro)
Jack Marotick
Laatst bewerkt 20 jan 2015 16:48 door Marotick.
Graag Inloggen of een account aanmaken deelnemen aan het gesprek.
19 jan 2015 10:42 - 19 jan 2015 10:58 #49983
door Marotick
Beantwoord door Marotick in topic Vorderingen Pupil
De anodebatterij 3
Bij het bouwen van de Pupil stuitte ik op het probleem dat ruimte gebrek heet.
De varco komt onder de 402 spoel en niet zoals Maxwell het tekende er keurig langs.
Ik heb de spoel moeten verhogen en de bevestigingsschroefjes voor de spoel en de batterij staan nu op 38 mm vanaf het frontje.
De varco's die ik heb hebben allemaal geen moeren en de moeren die ik wel heb willen er niet goed op. Na 1 slag loopt het schroefdraad vast en dat duidt er op dat de varco's een eigen schroefdraad hebben. Ook is het lastig om een passende ringen te vinden want de knop zit het mooist als de knop vlak boven de schaal loopt en om beschadiging rondom het gat te voorkomen is een ringetje noodzaak.

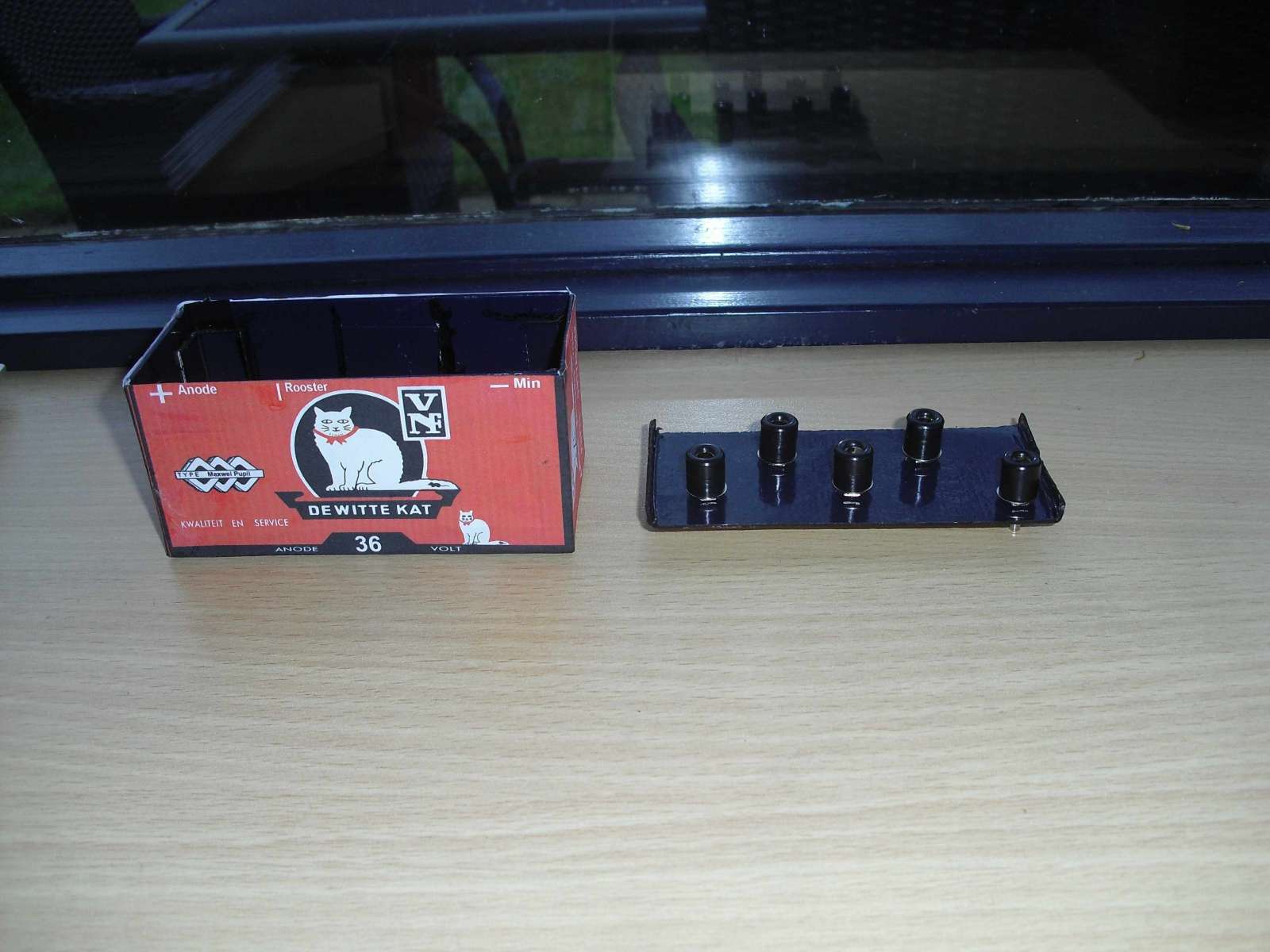

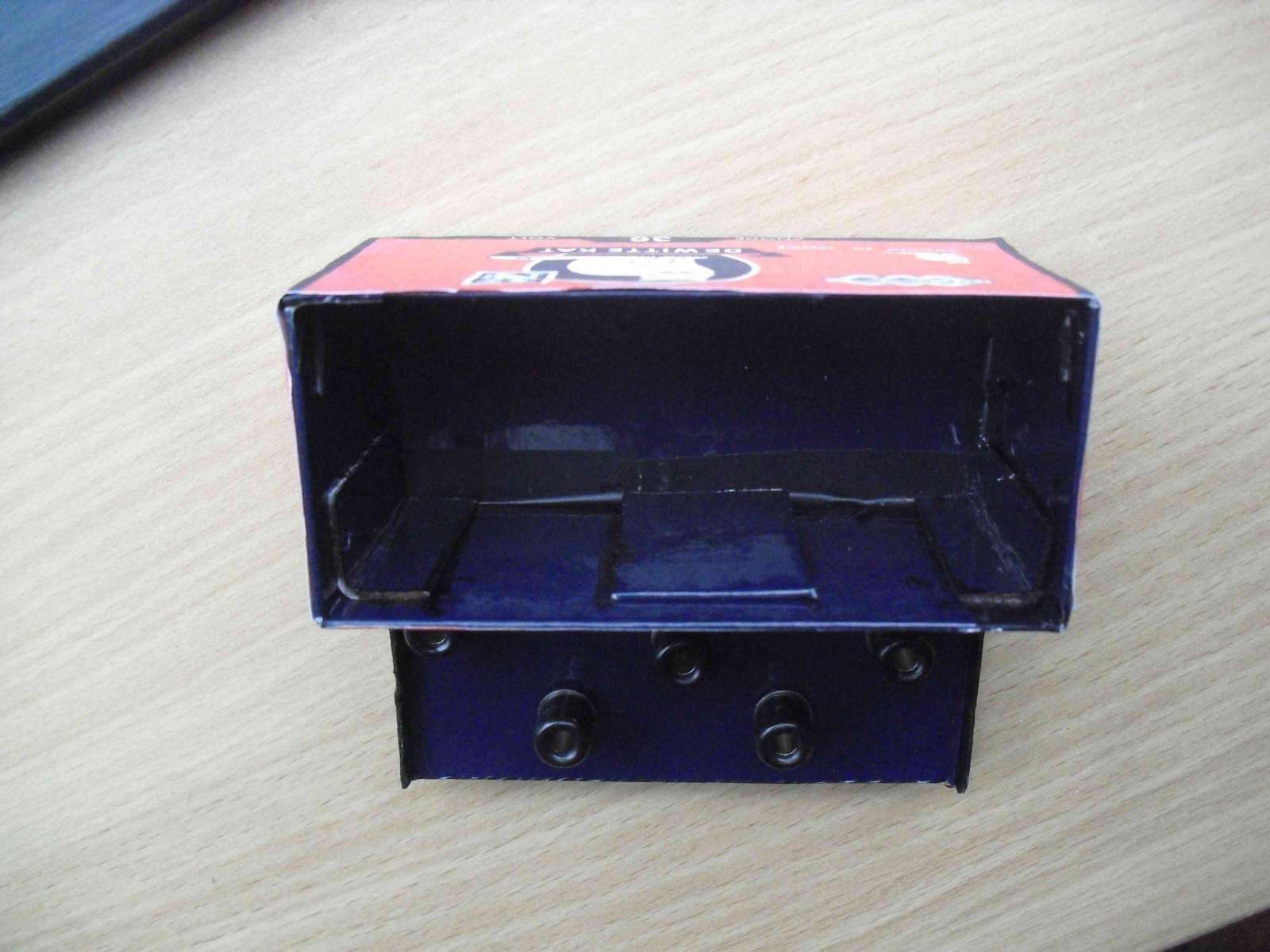

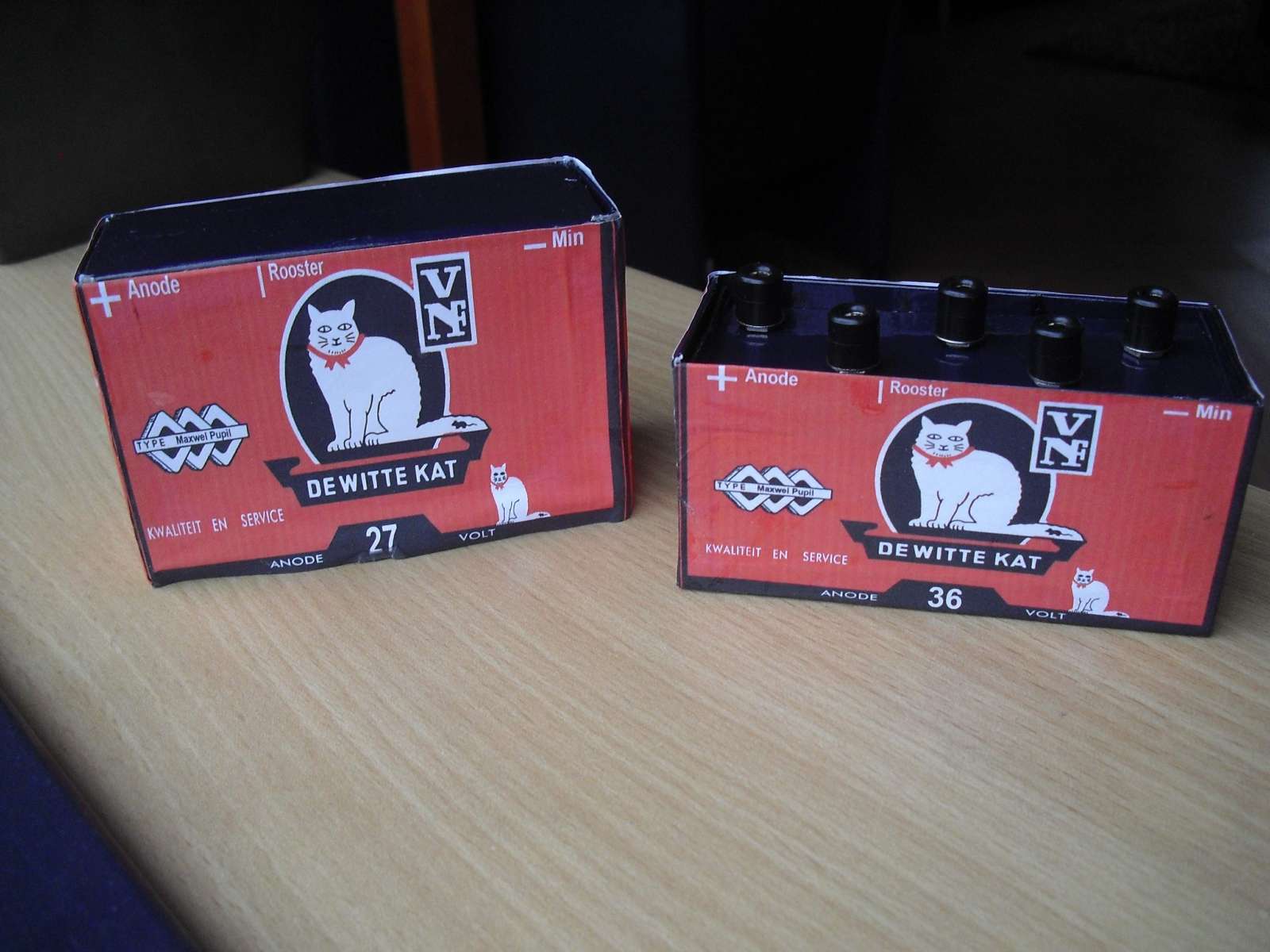

De ruimte voor de anode batterij is 105mm bij 47mm. Ik heb voor mijn 2de Pupil een nieuw doosje gemaakt waarin 9 Volt blokjes in kunnen.
