Vorderingen Pupil

Mooi gedaan die batterij + schotje, lijkt me wat makkelijker dan met teer aan de haal te gaan. Dat kan altijd later nog als ik een echte 402 heb gevonden Zoek alleen nog een afstem c, Peter ik stuur je een pm

@ Peter,
Mooi opgelost zo met dat schotje en die batterij houder en de mogelijkheid van het kiezen van de juiste G2 spanning. Wellicht is er ook wel een batterij houder te vinden voor de 1,5V gloei batterij.
Zodat die gemakkelijk uitwisselbaar word.
En...natuurlijk moet het HF worden weg gefilterd, net als bij een kristal ontvanger kan dat goed met
een c van 1000 - 2000pF. De waarde is afhankelijk van wat voor een soort koptelefoon er gebruikt word.
Bij sommige koptelefoons, lukt het ook wel zonder die HF filter c, omdat die al een vrij hoge eigen
capasiteit hebben.
Vr gr Cees.

Dan nu het batterij verhaal.

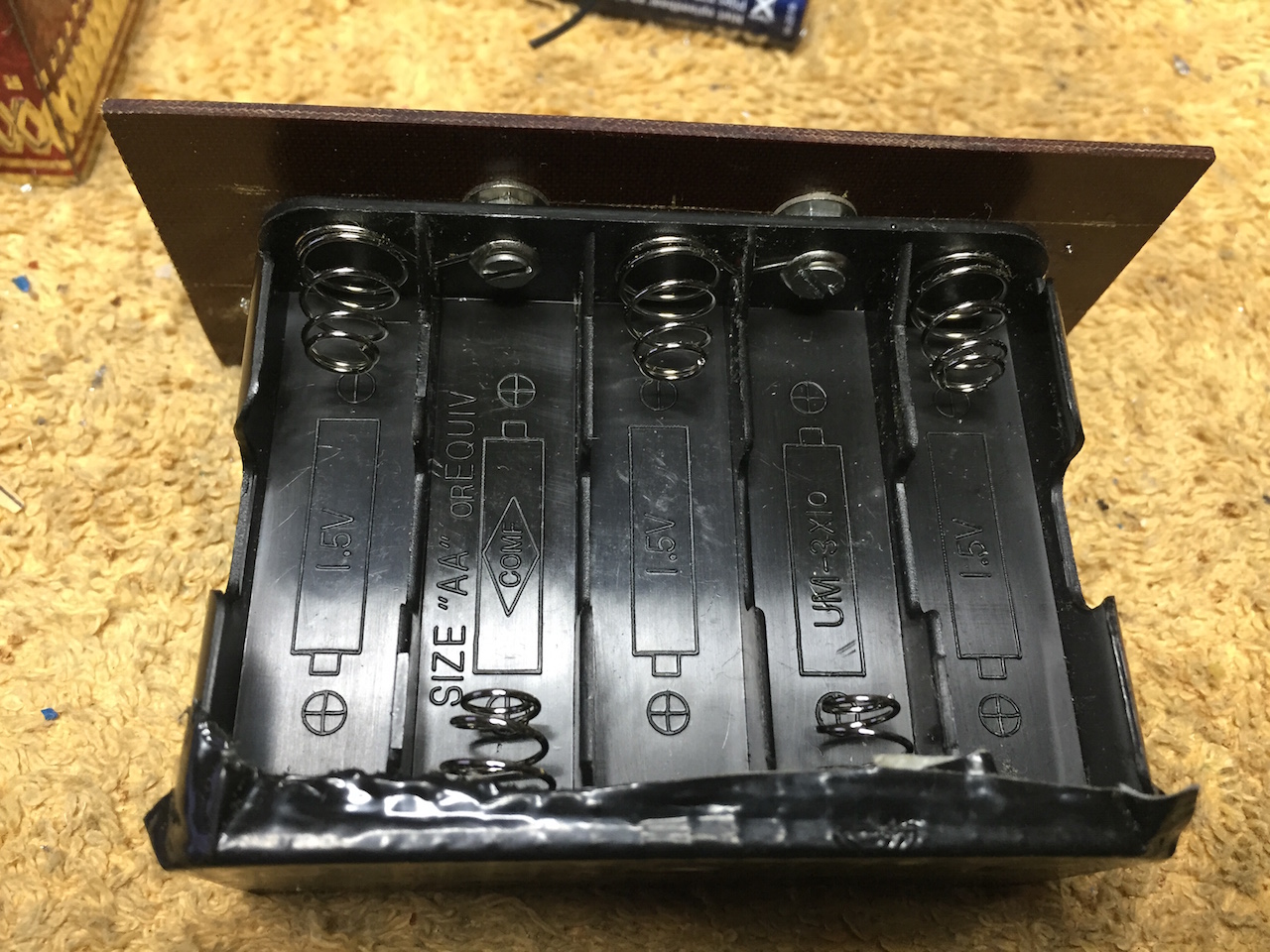

Ik heb dus een prachtige batterijhouder kunnen kopen voor 10 penlight batterijen. Nu moet dat nog ingebouwd worden en het moet er ook nog een beetje als de originele batterij uitzien.
Op mijn werktafel vond ik een aantal pertinax plaatjes die precies de goede breedte hadden. Een stukje inkorten en een plaatje paste precies tussen de entrees en de zijwand.

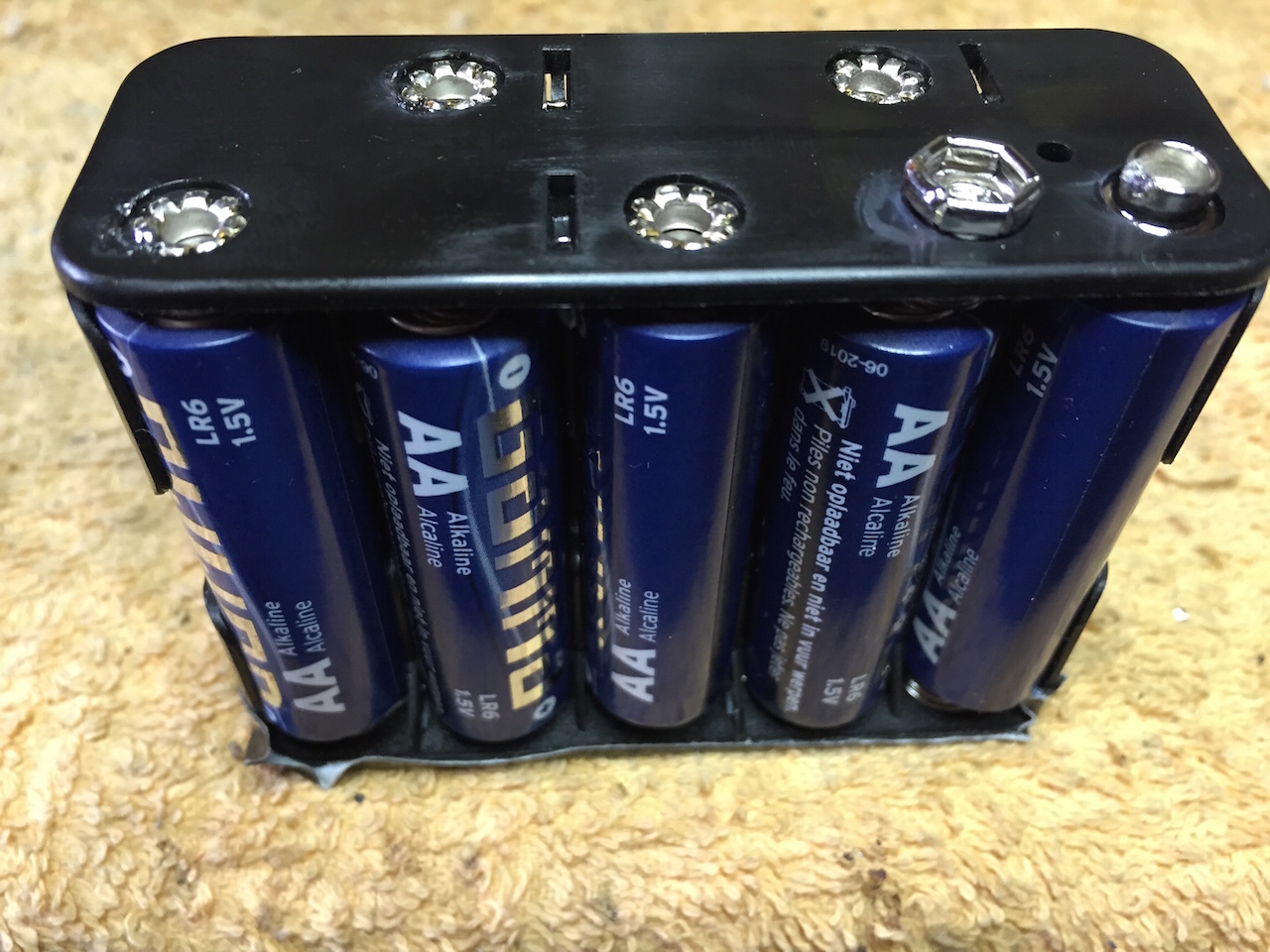

Op de batterijhouder waren op simpele manier extra aansluitingen te maken d.m.v. boutjes met verzonken kop en moertjes.
Voor de boutjes heb ik M3 x 15 genomen met verzonken kop.

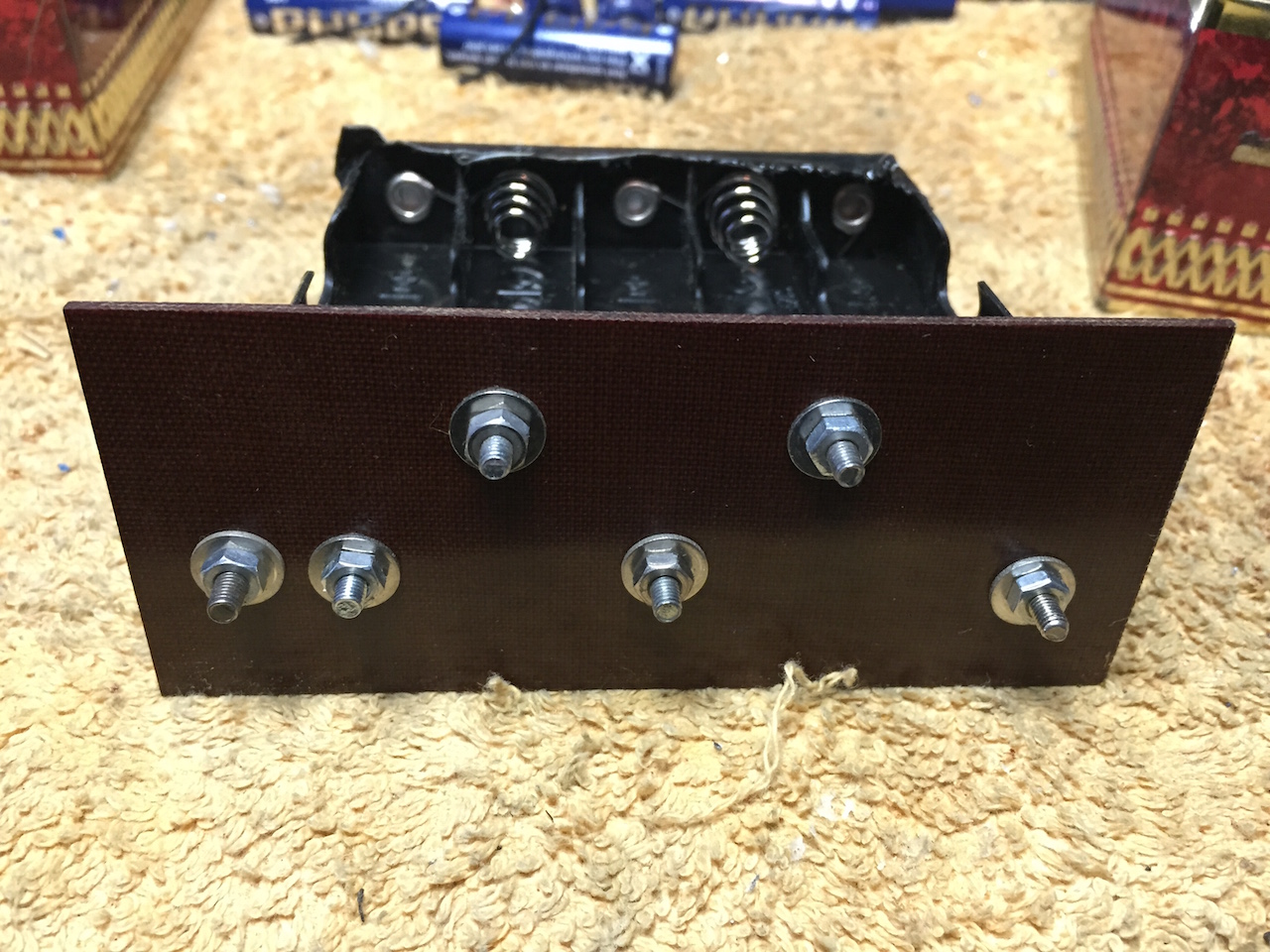

De gaatjes waar de boutjes doorsteken heb ik overgenomen op het pertinax plaatje en twee extra boutjes M3 x 10 met soldeerlip aangebracht voor de - en + 15 V.

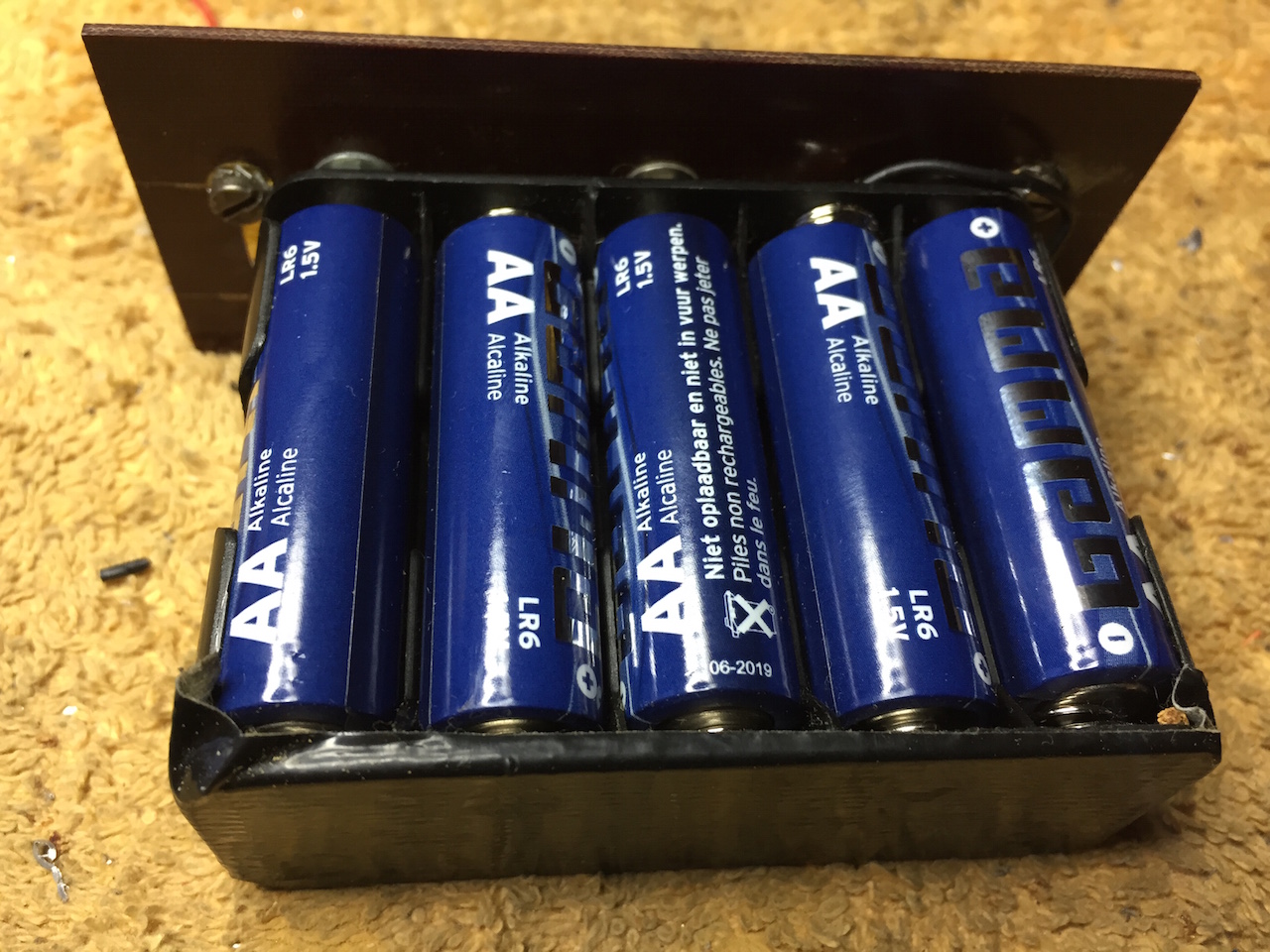

Vervolgens met tussenringetjes het pertinax plaatje op de batterijhouder geschroefd en de + en - aangesloten op de twee extra boutjes met soldeerlip.

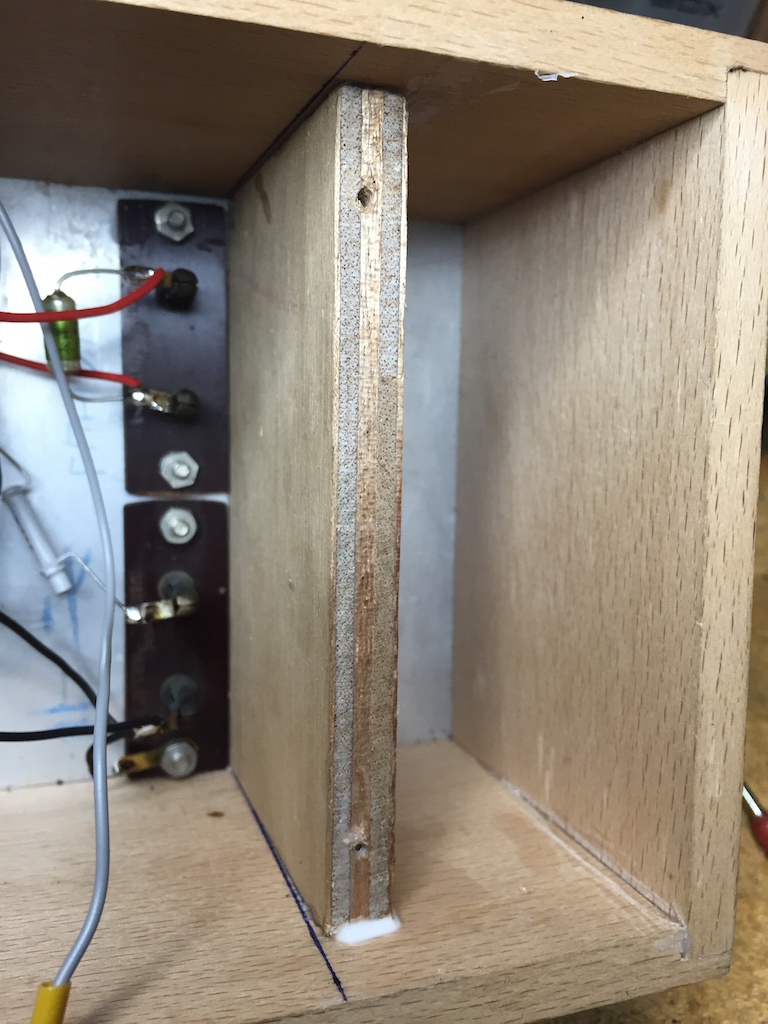

In het kastje heb ik nu een extra schotje gelijmd, zodat a.h.w. een batterijvak ontstond:




Het pertinax plaatje met de batterijhouder heb ik nu met twee houtschroefjes vastgezet op het schotje.
De + en - 15 V. heb ik aangesloten m.b.v. soldeerlippen en een moertje, de schermrooster aansluiting ook met een soldeerlipje, maar met een kartelmoertje dat ik nog ergens vond.

De batterijen zijn nu simpel uitwisselbaar door de houder los te schroeven. De batterijen zullen wel erg lang meegaan, de anodestroom is amper 0,5 mA.
Op het schotje wil ik dan nog de afbeelding van de originele batterij plakken.

Voor zo'n ontvanger lijken me "normale" batterijen beter, oplaadbare lopen toch relatief snel leeg, ook zonder dat je stroom afneemt. En gezien het beperkte gebruik van de Pupil zullen de batterijen wel erg lang meegaan.

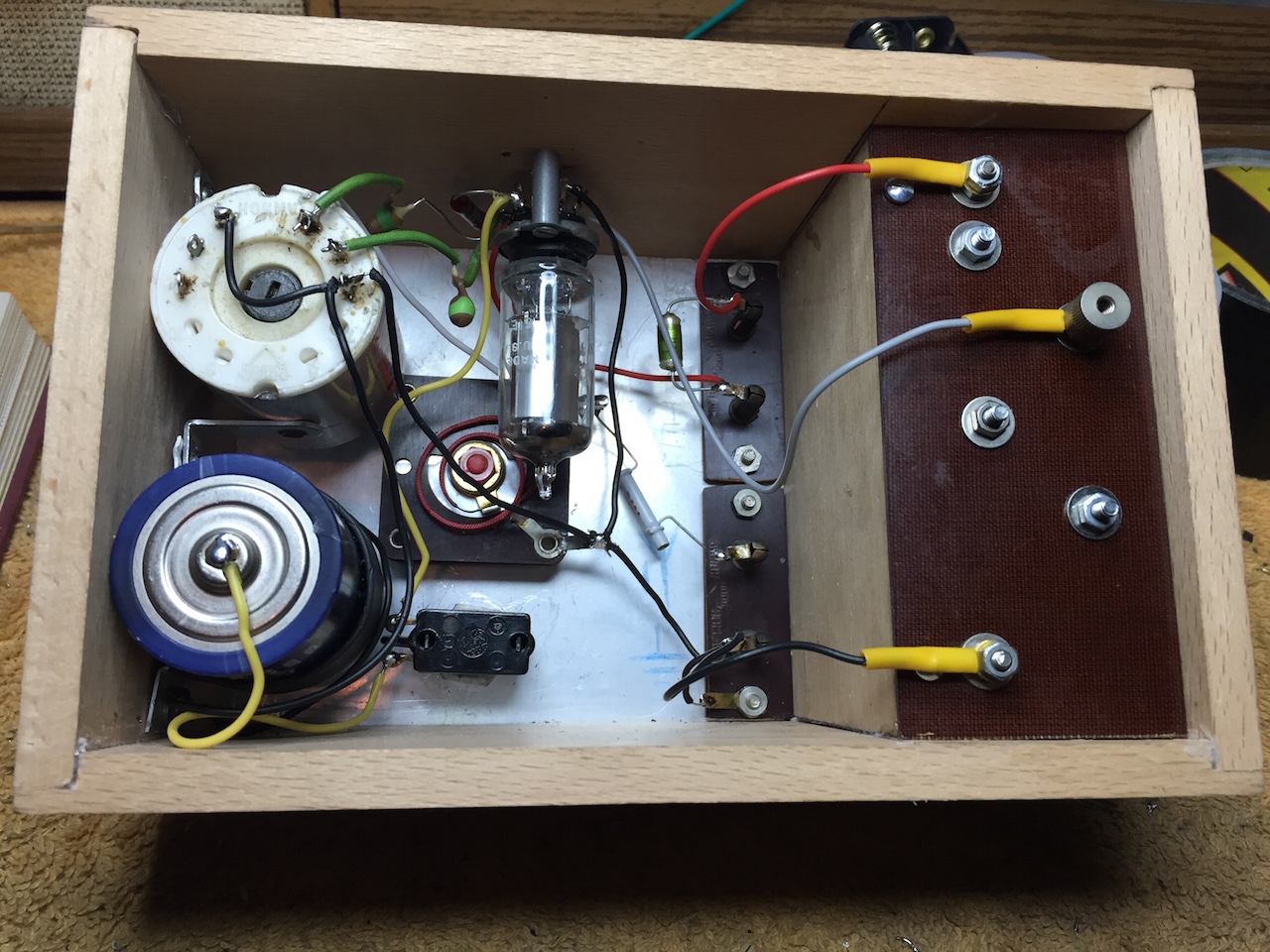

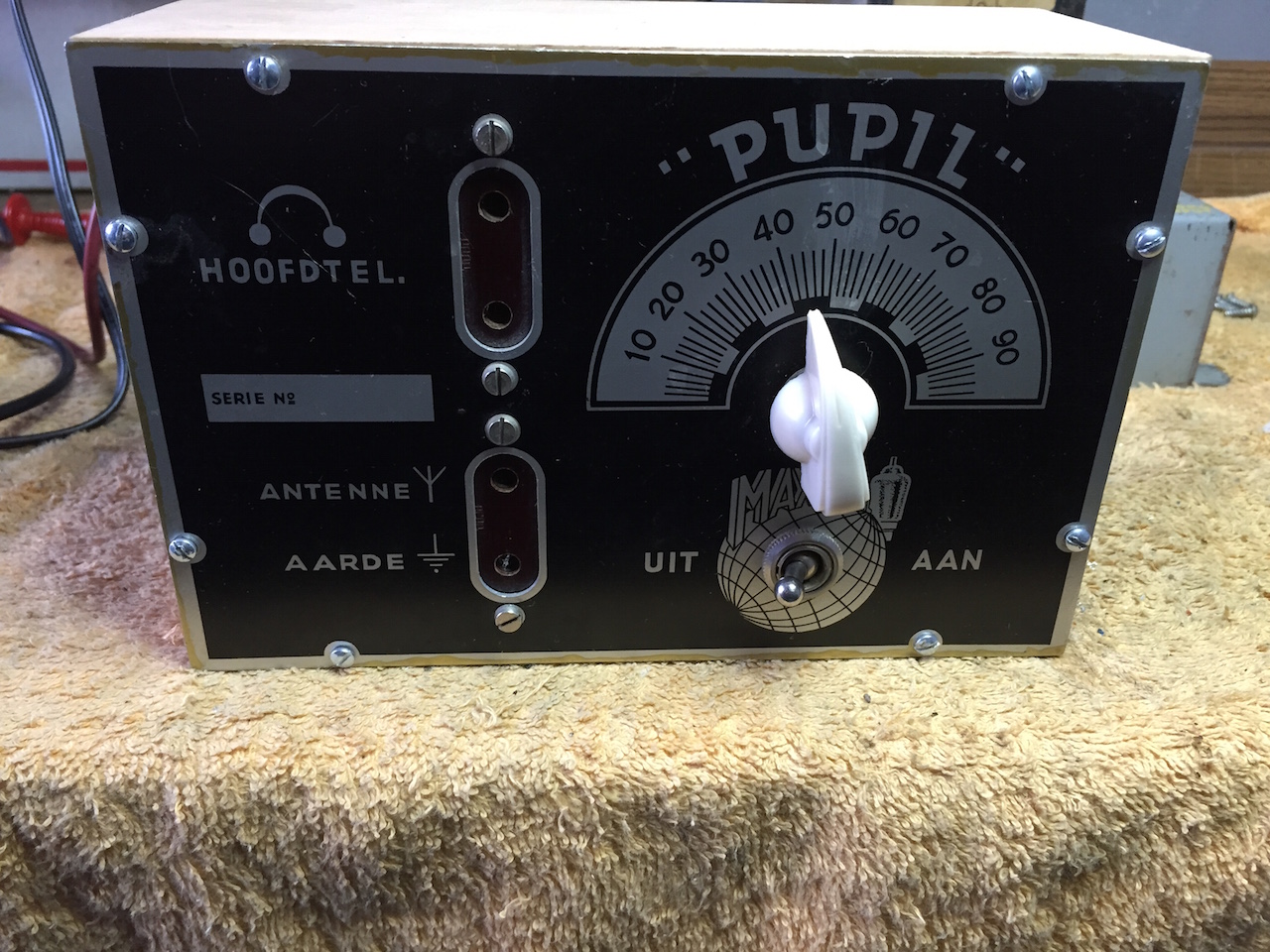

Hierbij dan de Pupil gereed::





Nog een tip: Mocht de ontvanger overbelast raken en/of te onselectief worden bij een grote antenne, dan helpt een extra condensator in serie met de antenne. Het loont ook de moeite de antenne eens te proberen op lip 1 of 2 van de 402 spoel, al of niet met een extra serie condensator.
Je zult ook merken dat de afstemming verloopt als je een andere antenne gebruikt. Dit is logisch, want de antenne heeft ook capaciteit en die staat via de antenne condensator parallel aan de afgestemde kring.

Op een in de kamer op de 2e verdieping gespannen draadje ontvang ik buiten de twee Nederlandse zender nog de BBC en een Duitse zender. De Nederlandse zenders lopen bij mij niet door elkaar heen.

Al met al was dit een leuk project.

Groeten,
Peter

Ondertussen is mijn Pupil vandaag ook gereed gekomen.
Ik heb in eerste instantie de anode - en schermroosterspanning van een regelbaar voerinkje afgenomen. Het viel me in eerste instantie erg tegen: Het ding gilde constant en wilde pas redelijk werken als ik de schermroosterspanning op 6 V. instelde. Het had dan echter nog steeds de neiging tot genereren en het geluid was ook niet al te best.
Om de één of andere reden heeft Maxwell geen telefooncondensator toegepast. Dit is een must bij dit soort ontvangertjes. In de anodekring van de detector ontstaan H.F. pulsen met de frequentie van de afgestemde zender en een amplitude die afhangt van de modulatie. Het is in feite een H.F. stroom en de telefoon heeft een hoge impedantie voor H.F.
Dat H.F. moeten we kwijt, het gaat ons alleen om de L.F. modulatie.
Schakelen we nu een condensator over de hoofdtelefoon dan kunnen de H.F. pulsen wegvloeien naar de batterij en over de telefoon blijft dan de L.F. component over.
Toen ik een condensator van 1000 pF over de telefoon zette, hield het genereren op en was de zender prima hoorbaar en verstaanbaar.
Met een anodespanning van 15 V. en een schermroosterspanning van 9 V. (zoals in de bouwtekening aangegeven) komt radio 5 al hard uit de hoofdtelefoon op een draadje van 1 meter hier in Almere.
Men kan de detector nu prachtig op het randje van genereren krijgen door de schermroosterspanning te regelen op de batterij.

Die laatste was nog even een probleem leek het. Maar eens bij de onderdelenhandel hier gaan kijken. Die bleek prachtige batterijhouders te hebben voor 10 penlightcellen, totaal dus de gewenste 15 V. Aftakkingen zijn op dit blok gemakkelijk te maken. Bij de Gamma vond ik 20 penlightbatterijen voor € 8, -, daar kun je dus twee sets van maken.

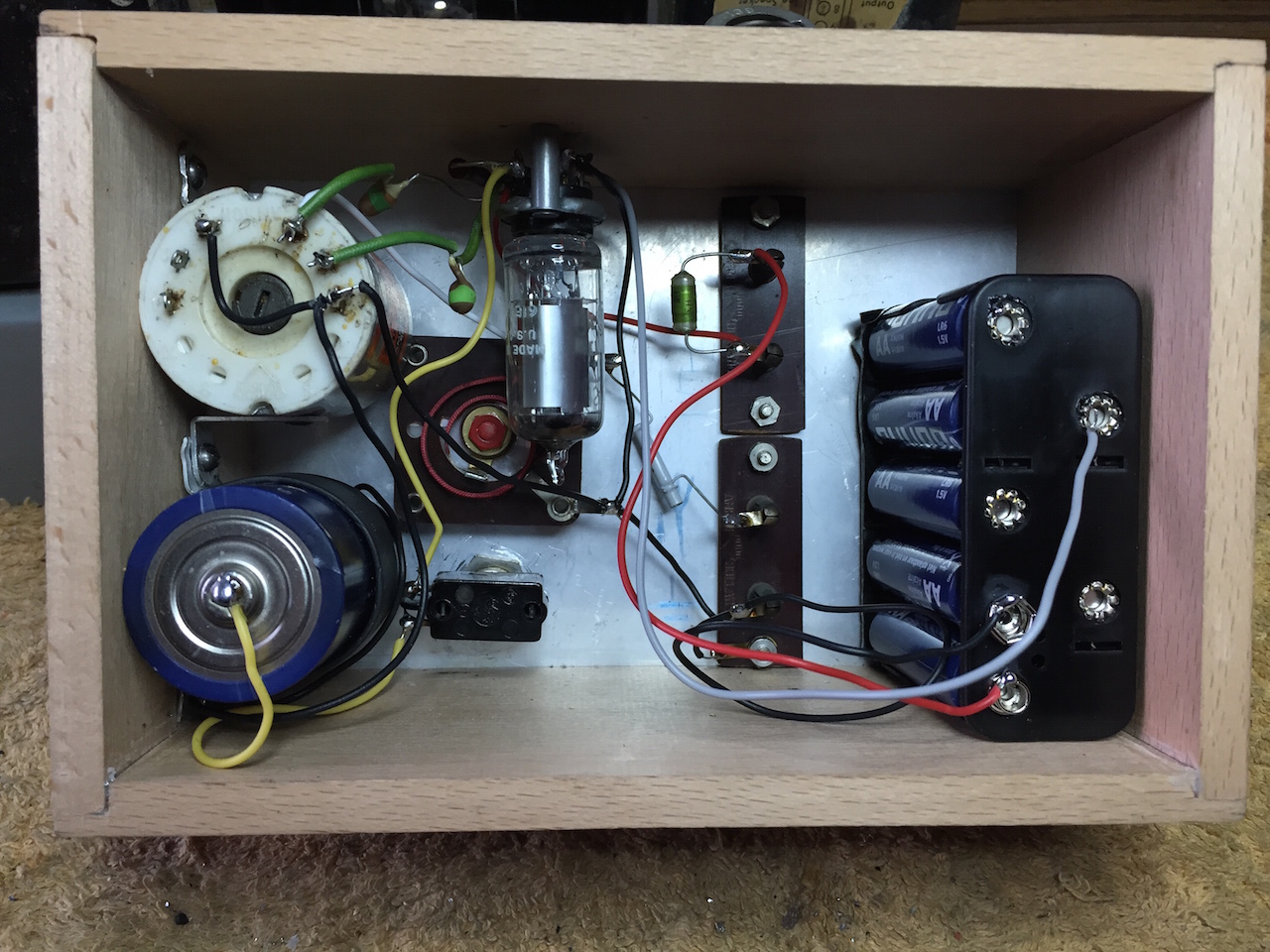

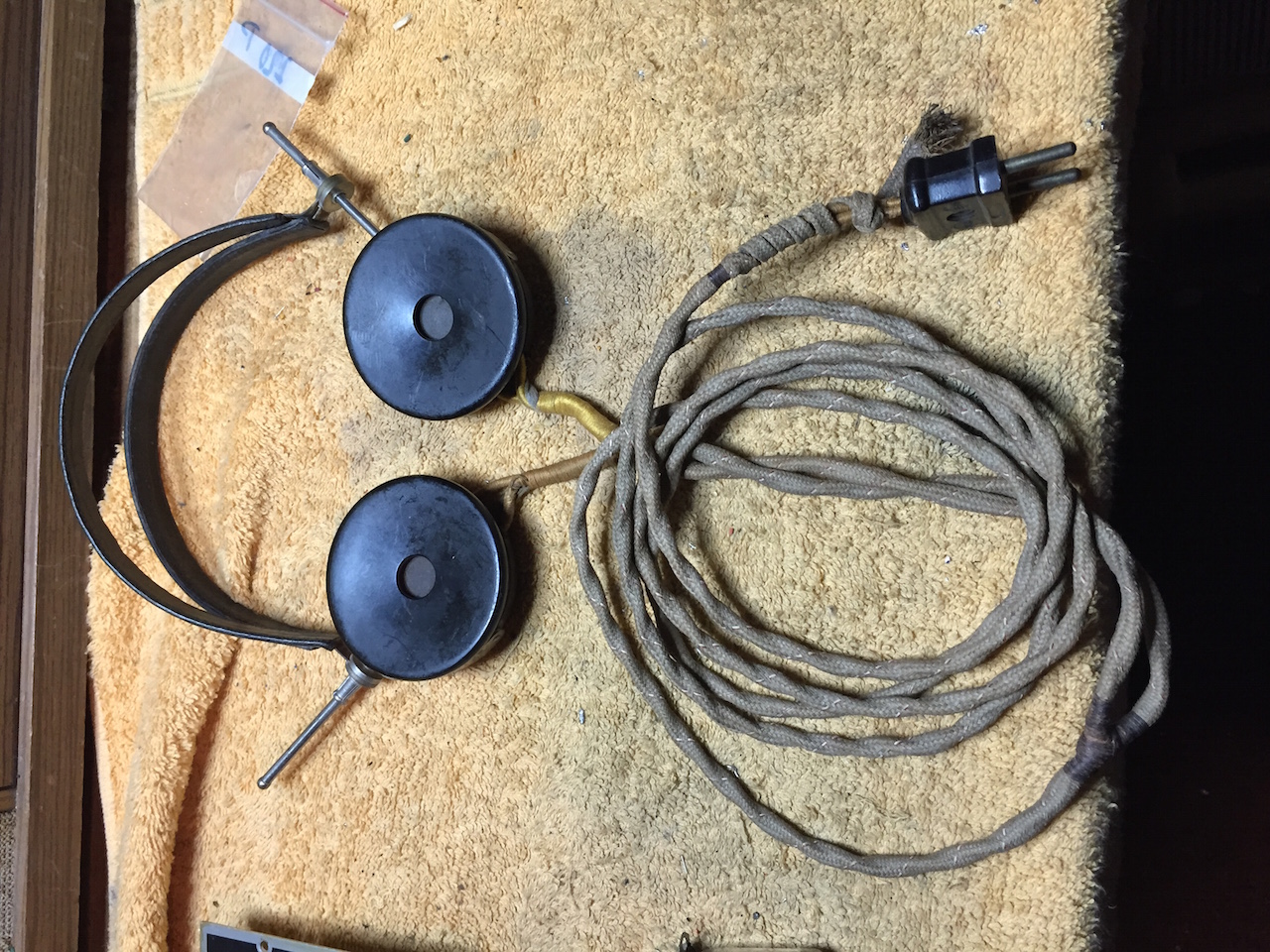

Eerst maar eens wat plaatjes van mijn Pupil:











Hoe ik de batterij gemaakt heb vertel ik nog apart.

Groeten,
Peter

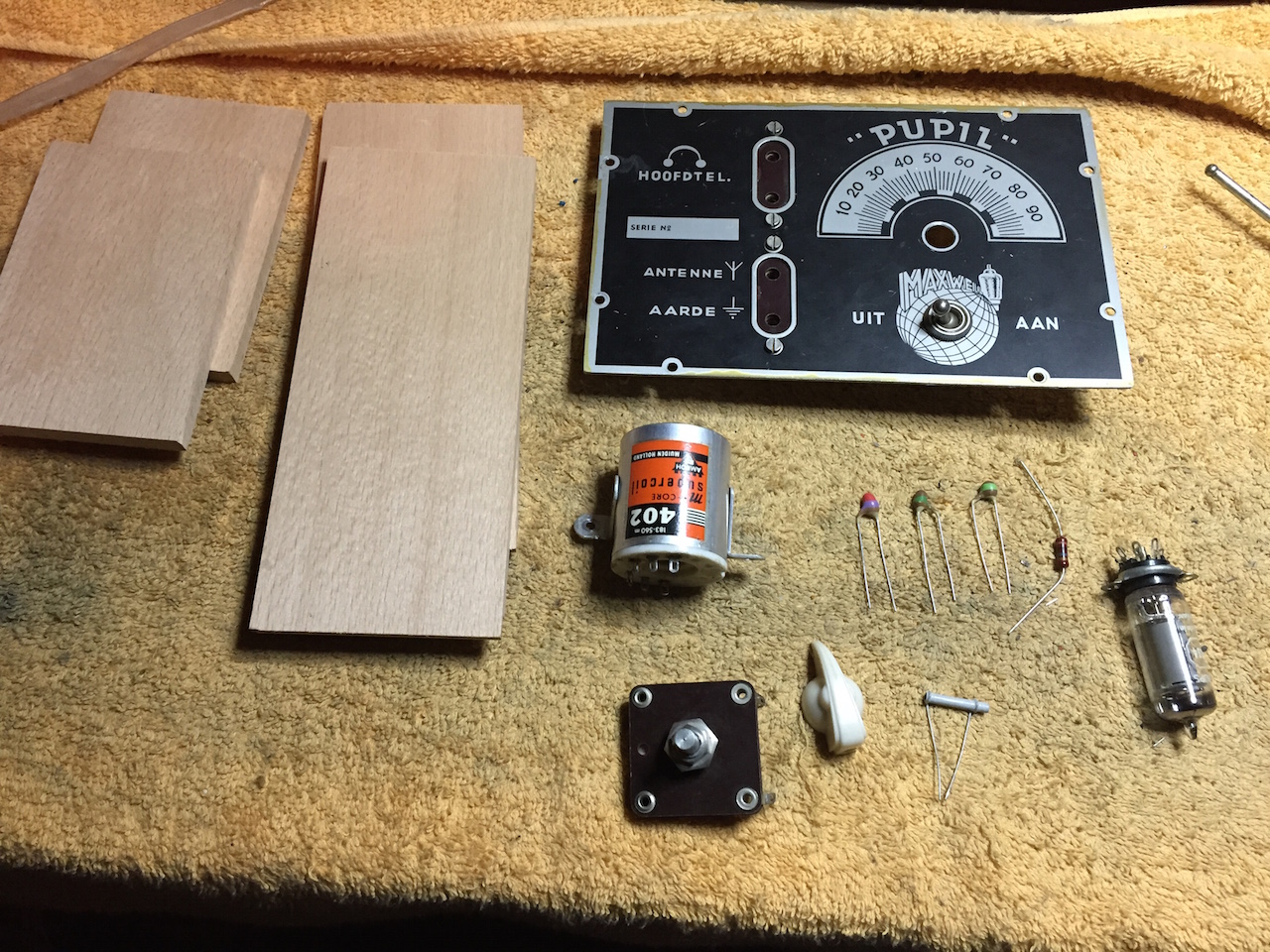

Ondertussen heb ik ook alle onderdelen op de batterij na, bij elkaar. Het bouwen kan dus beginnen:








Dank zij een medehobbyist heb ik nu ook een DL91 nieuw en maar liefst drie afstemcondensatoren.

Groeten,
Peter

ziet er mooi uit mag je trots op zijn beer :thumbsup:
