17TX210A/03 heel weinig licht 'in de pijp'
01 jan 2024 13:00 - 01 jan 2024 13:04 #98824
door bavelt
Handtekening
Beantwoord door bavelt in topic 17TX210A/03 heel weinig licht 'in de pijp'
Ik heb inmiddels weer beeld. Hoe?
Ik heb het chassis er uitgehaald en de bedrading van de helderheidspotmeter opnieuw gesoldeerd. Deze gaat nl langs het chassis via een kabeltje de HSP-kooi in. Die kabels hebben klem gezeten bij het inbouwen-en uitbouwen van het chassis. Met de scherpe randen kon dat zomaar een sluitinkje hebben veroorzaakt. De kabels heb ik nu bij elkaar gebonden (dat zat vroeger met inmiddels vergane tape. Het lijken wel oude pleisters).
Het grappige is dat verticale sync ook aanzienlijk beter is (geen idee hoe dat komt).
Vwb het schema: ik ben zo vrij om aan te constateren dat daar waardes staan die niet kloppen. Zo is bijvoorbeeld de anodespanning op B9 volgens het schema 100 V, maar dit is al het derde toestel van dit type waarbij ik eerder het dubbele meet.

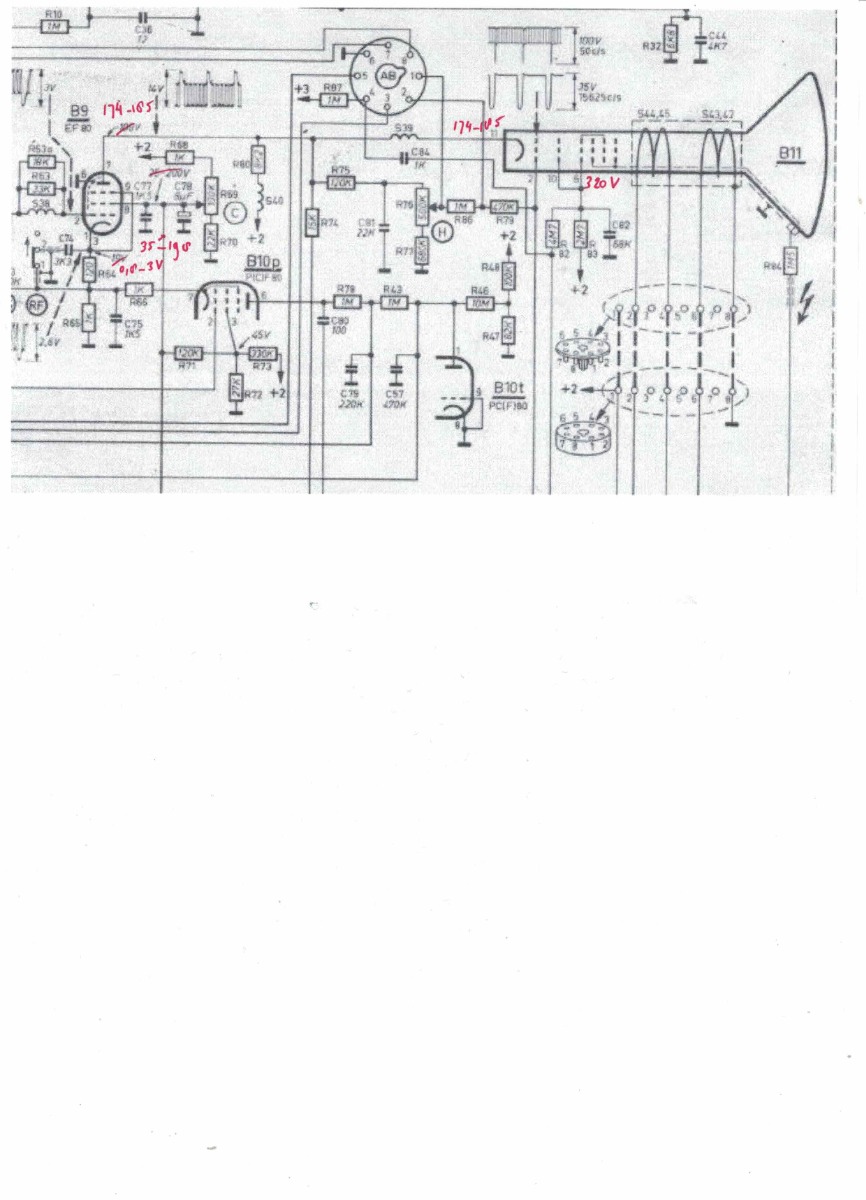

Ik heb voor de volledigheid de meetwaarden bijgevoegd in werkende toestand. De spanning op de Wehnelt kan ik niet echt goed meten; zodra ik de digitale voltmeter er op zet is het beeld al weg (hij meet dan 147 Volt). De werkelijke spanning zal boven de ca 185 V liggen.
Dit type toestel heeft in de ene uitvoering een diode (OA81) tussen S39 en de kathode van de BB. En vervolgens een weerstand van 150k van Kathode BB naar GND.
Ben ik er nu dan? Nee nog niet.
Dit toestel heeft ook een nog weg te werken 50Hz- brom; dat wordt elcootjes nakijken. Helemaal bromvrij zal wel niet lukken, mijn andere toestel was ook niet 100% stil te krijgen.
En wat me verder opvalt (een van de redenen een tweede toestel te bemachtigen): ook hier zijn de 'vegen' of schaduwen nadrukkelijk te zien bij hoger contrast. Een felle witte plek levert een donkere streep over de hele lengte op (bijvoorbeeld bij ondertiteling of een bewegende hand).
Dat zou er op duiden dat dit gewoon in het ontwerp van dit toestel zit. Verbaast me wel, men heeft allerlei moeite gedaan een zo mooi mogelijk ZW beeld te krijgen, maar dit is dan blijkbaar niet gelukt.
Het leed is enigszins te verzachten door het contrast zo laag mogelijk te zetten, en de gordijnen gedeeltelijk dicht.
Maar ik ben blij dat ik in ieder geval verder kan!
Ik heb het chassis er uitgehaald en de bedrading van de helderheidspotmeter opnieuw gesoldeerd. Deze gaat nl langs het chassis via een kabeltje de HSP-kooi in. Die kabels hebben klem gezeten bij het inbouwen-en uitbouwen van het chassis. Met de scherpe randen kon dat zomaar een sluitinkje hebben veroorzaakt. De kabels heb ik nu bij elkaar gebonden (dat zat vroeger met inmiddels vergane tape. Het lijken wel oude pleisters).
Het grappige is dat verticale sync ook aanzienlijk beter is (geen idee hoe dat komt).
Vwb het schema: ik ben zo vrij om aan te constateren dat daar waardes staan die niet kloppen. Zo is bijvoorbeeld de anodespanning op B9 volgens het schema 100 V, maar dit is al het derde toestel van dit type waarbij ik eerder het dubbele meet.
Ik heb voor de volledigheid de meetwaarden bijgevoegd in werkende toestand. De spanning op de Wehnelt kan ik niet echt goed meten; zodra ik de digitale voltmeter er op zet is het beeld al weg (hij meet dan 147 Volt). De werkelijke spanning zal boven de ca 185 V liggen.
Dit type toestel heeft in de ene uitvoering een diode (OA81) tussen S39 en de kathode van de BB. En vervolgens een weerstand van 150k van Kathode BB naar GND.
Ben ik er nu dan? Nee nog niet.
Dit toestel heeft ook een nog weg te werken 50Hz- brom; dat wordt elcootjes nakijken. Helemaal bromvrij zal wel niet lukken, mijn andere toestel was ook niet 100% stil te krijgen.
En wat me verder opvalt (een van de redenen een tweede toestel te bemachtigen): ook hier zijn de 'vegen' of schaduwen nadrukkelijk te zien bij hoger contrast. Een felle witte plek levert een donkere streep over de hele lengte op (bijvoorbeeld bij ondertiteling of een bewegende hand).
Dat zou er op duiden dat dit gewoon in het ontwerp van dit toestel zit. Verbaast me wel, men heeft allerlei moeite gedaan een zo mooi mogelijk ZW beeld te krijgen, maar dit is dan blijkbaar niet gelukt.
Het leed is enigszins te verzachten door het contrast zo laag mogelijk te zetten, en de gordijnen gedeeltelijk dicht.
Maar ik ben blij dat ik in ieder geval verder kan!
