17TX210A/03 heel weinig licht 'in de pijp'

bavelt schreef :

En nu met vol contrast en volle helderheid

Je moet zorgen dat de VSYNC onderin beeld zit omdat je wilt zien in hoeverre het zwartniveau zwarter wordt geduwd door je probleem. Daarom is ook je helderheid opgedraaid anders zie je dat niet. Nu wordt het wit minder wit en dat is lang zo goed niet te zien.

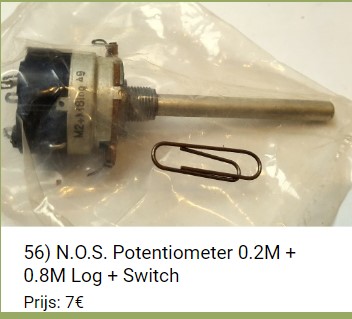

Die schakeling gaat niet werken, deze wel ,te koop bij Ben Dijkman.

de schakelaar kan eraf

Ondertussen ben ik ook even bezig geweest met de krakende potmeter. Dat is er een met aftakking van 200K + 800K log.
Ik probeerde hem te repraren maar kraakt nog steeds.

Daarom in de vakhandel een nieuwe gekocht. Zonder aftakking. Het beste wat in de buurt kwam was een stereo potmeter van 1M log.

Ik had al een keer ergens gelezen dat je de loudness ook met een stereo potmeter zou kunnen doen.
Ik heb het zo opgelost, maar heb het idee dat de loudness niet goed werkt. Heb ik het verkeerd aangesloten ? ( de weerstand R22 van 1M8 had geen plek in mijn schema).


Het originele schema

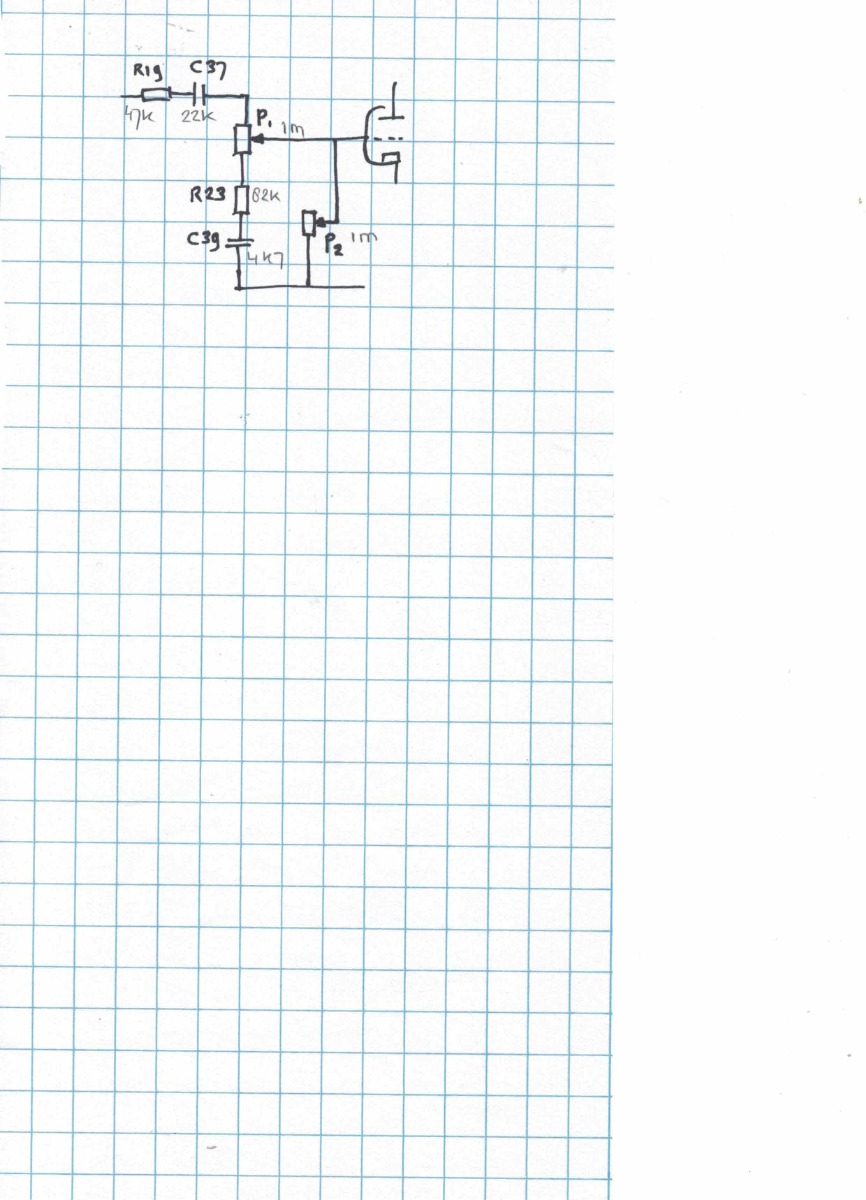

Dit maakte ik er van. Waarschijnlijk niet goed.

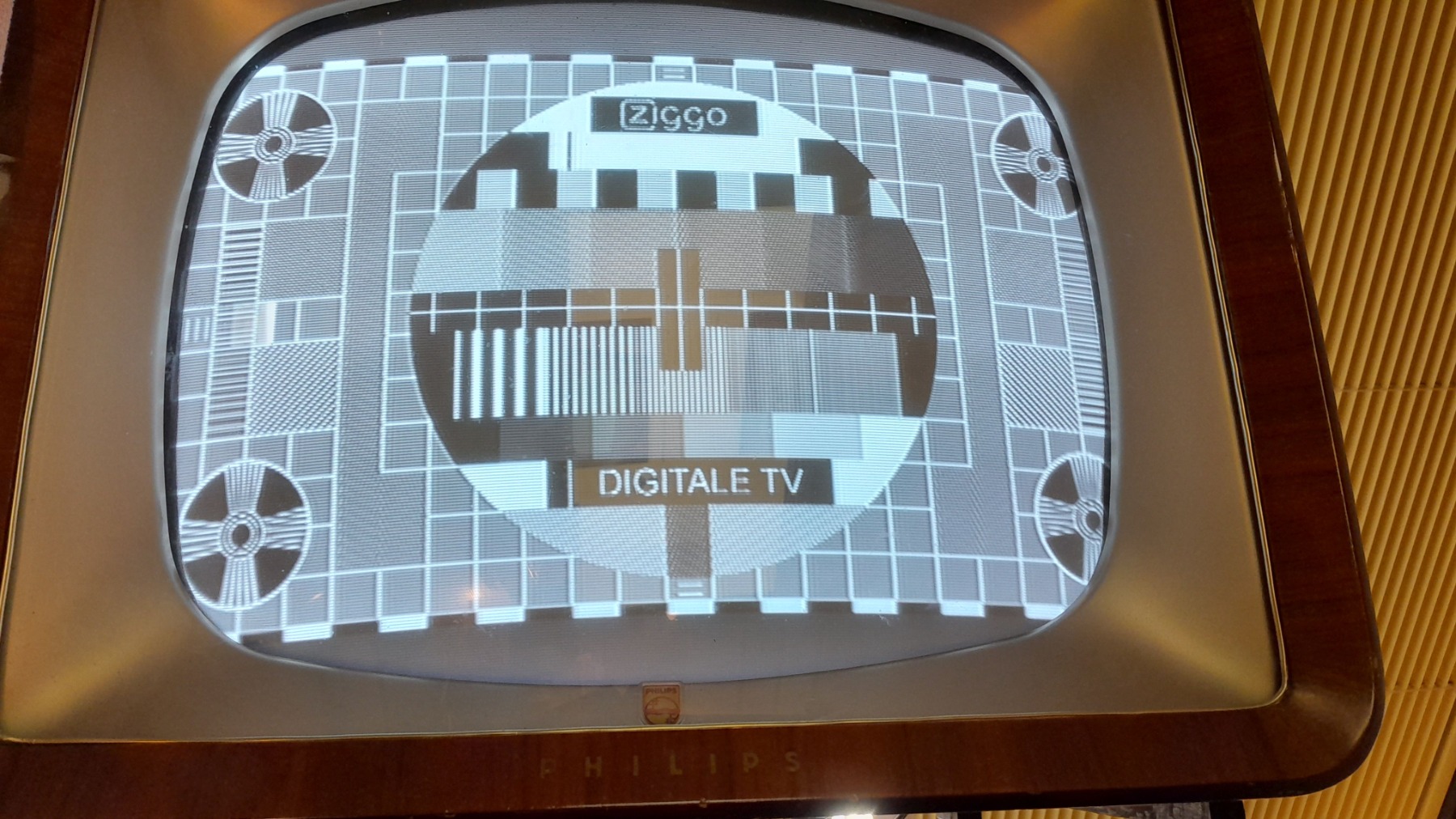

Dit lijkt op zich de beste instelling (de scherpte is in werkelijkheid groter dan op de foto)

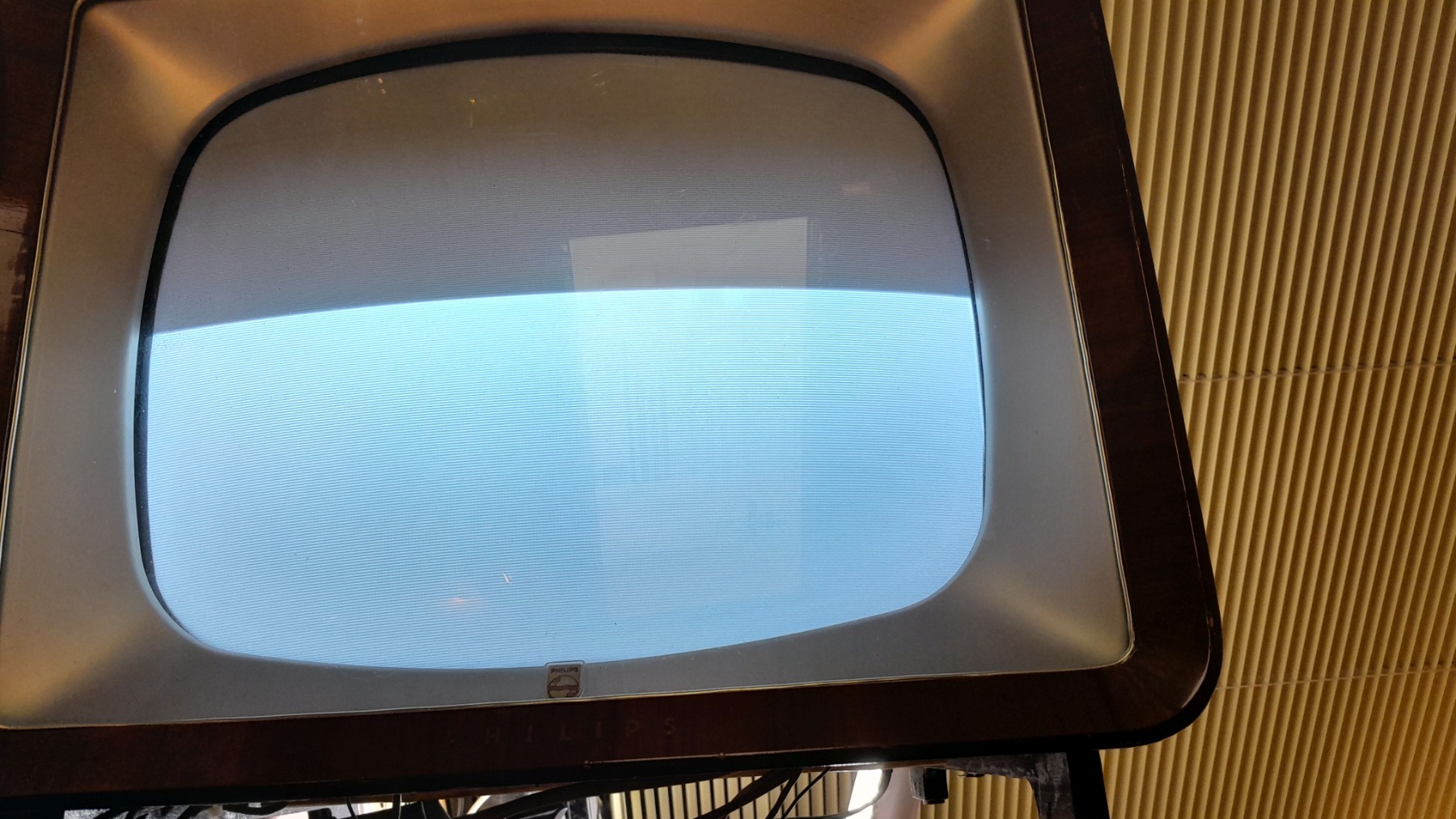

En dan de testbeelden met de PIC: (de verticale sync is heel kritisch, beeld is amper stil te krijgen)

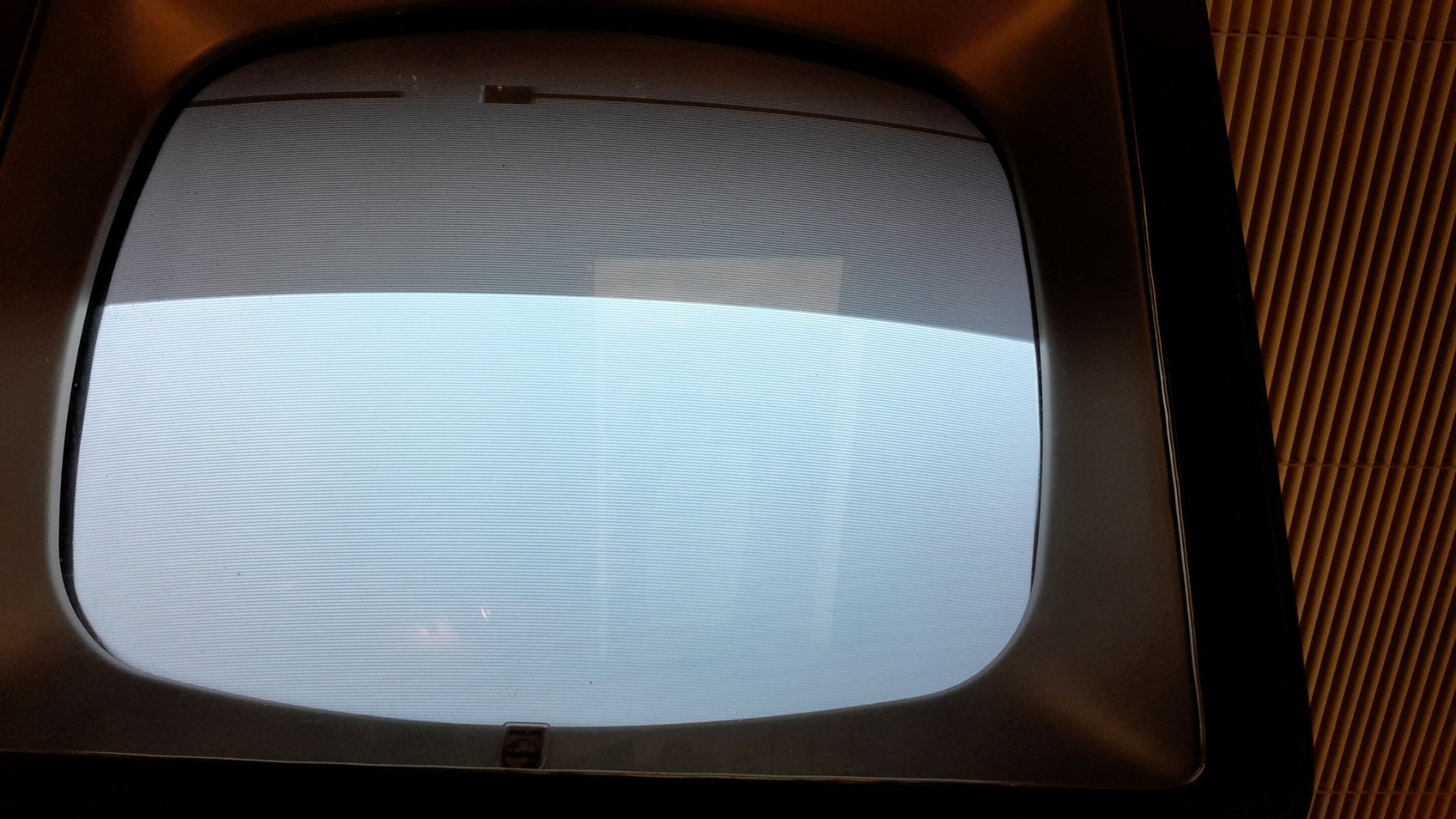

En nu met vol contrast en volle helderheid:


Hierbij de testbeelden:

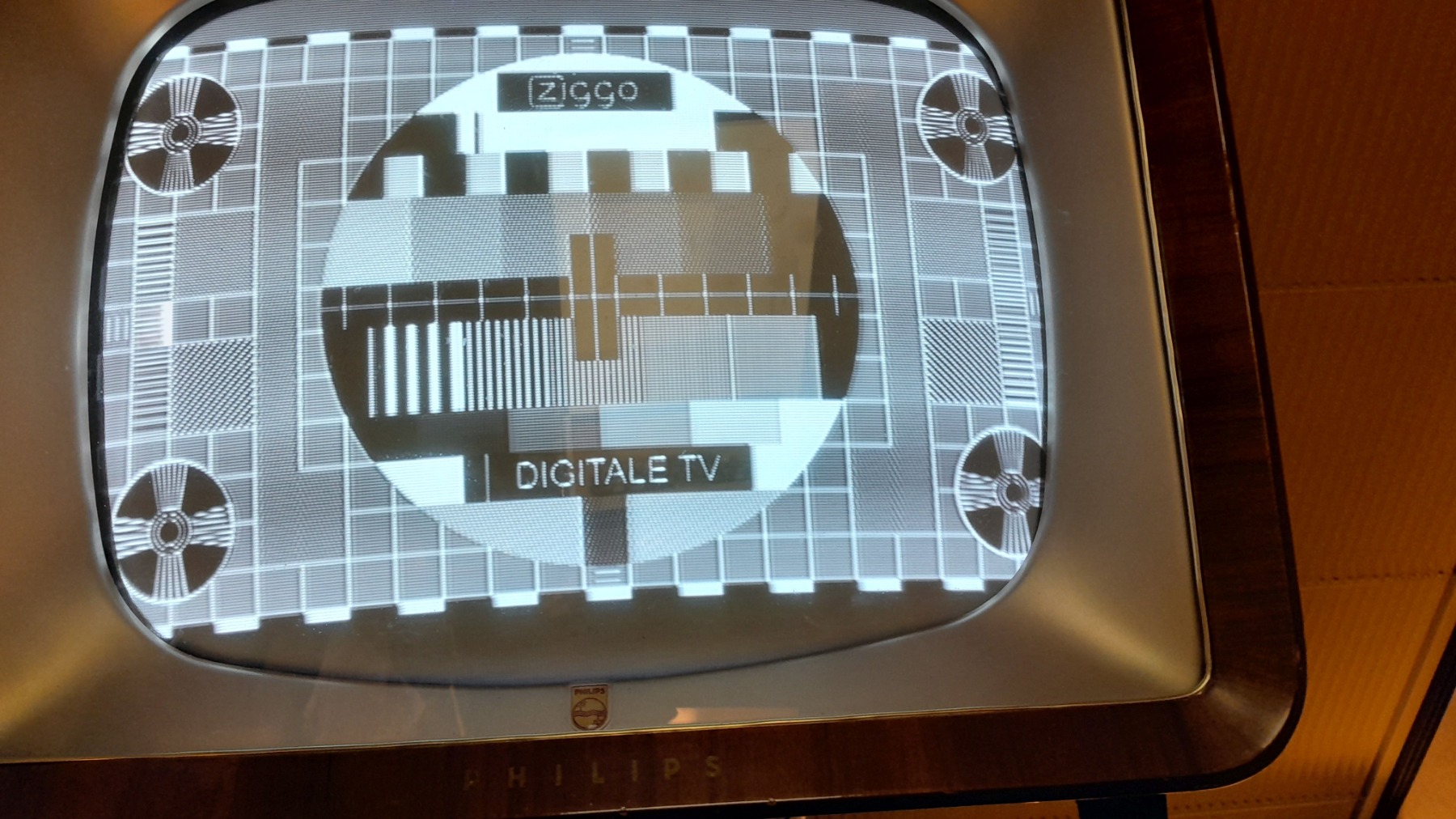

Dit is met vol contrast. Het effect van de vegen kun je hier al wel zien (alhoewel niet zo schokkend).

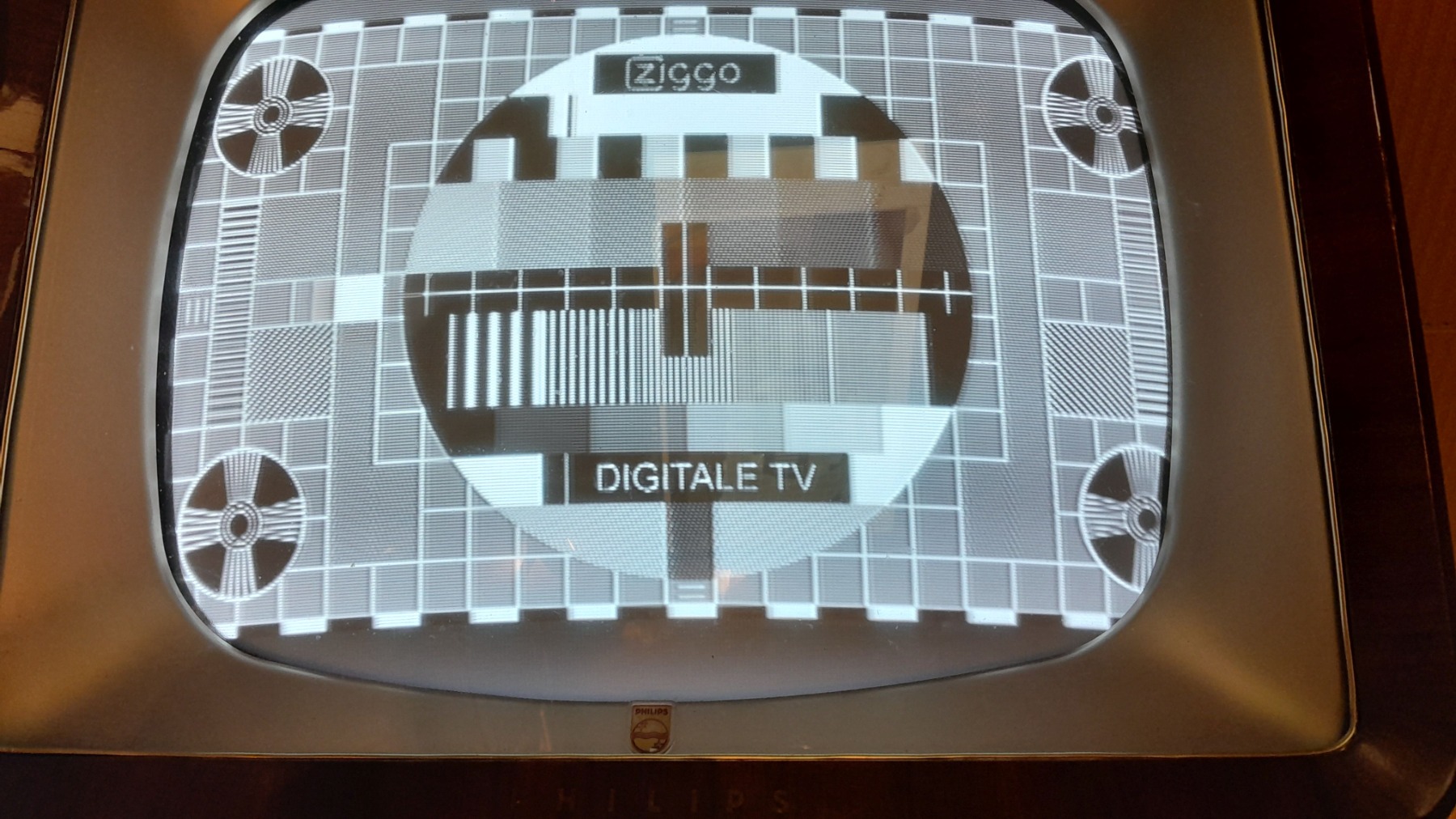

Hierbij is het contrast 1/3 teruggedraaid tot de vegen nauwelijks zichtbaar zijn.
