Philips 830A

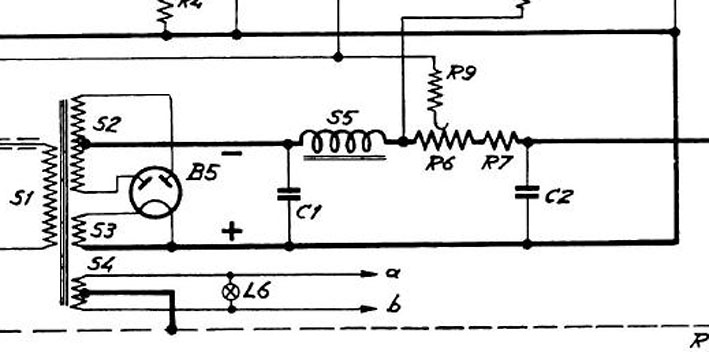

Idd, meten is weten. Het schema bekeken met de ogen van een leek. B5 is de 1823 daar staat + en -, L6 is het lampje. Waar moet ik meten? In de buis voet van de 1823 of de spanning die op het lampje staat? Ik zag zojuist een foto de website reneradio.nl daar stond een foto van een 820a met een voltmeter die stond in de buisvoet van de 1823 en gaf 4,5 volt aan of zit ik nu helemaal verkeerd? De meetpunten zijn voor mij nog een beetje moeilijk, maar wel zeer geïnteresseerd om het te leren.
Groet, Ton

Betekend dat de 4V wisselspanning aanwezig is maar meet je ook +/- 4V wisselspanning.
De brom kan veroorzaakt worden doordat de hoge gelijkspanning niet goed afgevlakt word.
Maar kan ook door de 1823, als deze te weinig emmisie heeft.
Of door een te zware belasting in de vorm van een lek of sluiting in een teercondensator.
Dus meet met een simpele universeelmeter de spanningen volgens het schema en de beschrijving.
De adviezen van Leonardo zijn correct maar daarna meten met de 1823 als enige lamp in het toestel.
Alleen zo kun je die fout vinden, zou het zonde vinden als je het toestel beschadigd.
Groet, Ben


Hoi, ik heb de adviezen van Leonardo opgevolgd met de lamp. De 1823 als enige buis geplaatst en het lampje ging aan. Later heb ik alle buizen erin gezet en weer met de lamp, ging goed en toen zonder lamp. De buizen waren allemaal warm en niet heet na een kwartiertje, toen heb ik de speaker aangesloten en er kwam een brom, geen reactie op de volume knop en gelijk weer uitgezet.

Groet, Ton

Knappe prestatie en nu verder.
Heb even in het schema gekeken maar voordat je het condensatorblok openmaakt.
De condensators met zo'n lage capaciteits waarde gaan zelden defect.
Weet je zeker dat B5 (de 1823) niet defect is, heb je gemeten of er gelijkspanning aanwezig is?.
Brand het lampje wel? en meet je 4V wisselspanning.
Denk eerder dat die teercondensators die je eerder liet zien mogelijk een sluiting hebben.
Dus nog niet het condensatorblok openmaken maar eerst gaan meten.
Zet een gloeilamp in serie voor de veiligheid en neem de tijd.
Groet, Ben

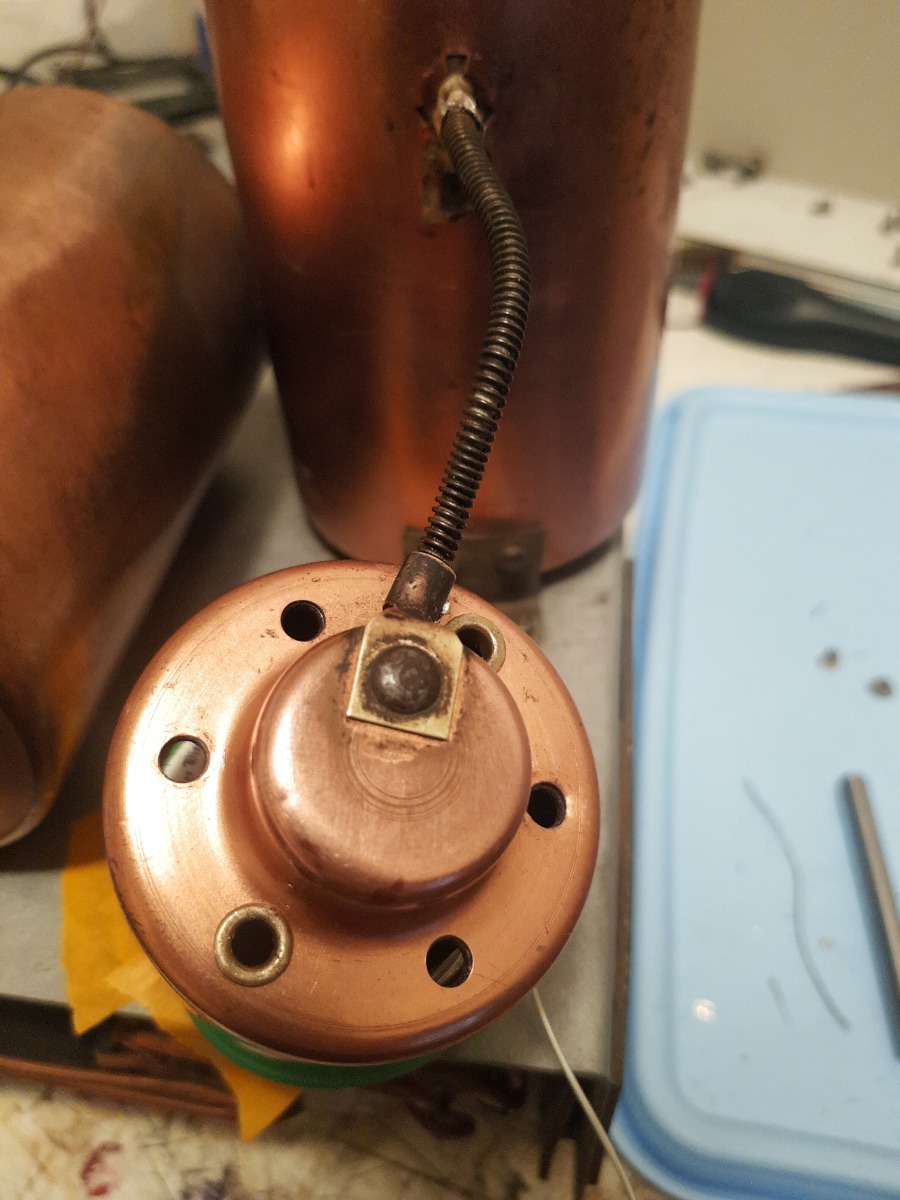

Eindelijk gelukt, 3x opnieuw moeten doen. De kraaltjes sluiten mooi strak aan, pffff wat een geduld had ik nodig.

Groet, Ton
