Nieuwe vragen Philips B6X04A

Nog even dit: Ook bij de koppel C's kan het verschil uitmaken waar
de streep zit. Anode van voorgaande versterker buis of stuur rooster
van de er op volgende buis.
De voeding kan je voor wisselspanning bekijken als een ri van 0 Ohm.
Ideale schijnbare inwendige weerstand van de voeding.
Zo kun je beredeneren dat de anode van de voorgaande buis voor
wisselspanning via de weerstandswaarde van de anode r aan massa ligt.
Dus als b.v de anode r 100 kOhm is, ligt de anode in dat geval voor
wisselspanning via de 100 kOhm r schijnbaar aan de massa.
Dat is meestal lager als de rooster r van de volgende buis is.
Die b.v 0,5 mOhm is.
In dit voorbeeld is het dus nuttig om de streepkant van de
koppel c met de anode van de voorgaande buis te verbinden.
Dat kan ongewenste oscillatie voorkomen.
In het ene geval is het wat kritischer als in het andere geval.
Dat is o.a afhankelijk van de hoeveelheid versterking die de
opvolgende versterker trap(pen) hebben of heeft.
Cees.

PE9ZZ schreef : Ik denk dat bij dit symbool:

door de scan het rondje een beetje is dichtgelopen.

Hmm, toch is het zo als ik bijvoorbeeld in het schema van de B6X23A kijk, dat er symbolen voorkomen met een dergelijk 'half gekleurd' rondje (zoals bij C60, C74, C82a). Zie onderstaande link:

B6X23A

Of in het schema dat ik gebruik:

B6X04A

Wederom bedankt voor jullie reacties en tips. Als ik weer in de gelegenheid ben ga ik er eerst eens voor zorgen dat alle (composiet)-weerstanden worden nagekeken. Daarna eens verder kijken naar de condensatoren in hoeverre ik daar afwijkingen kan vinden.

@ Cees, dank voor de tip aangaande het vooraf vastleggen/fotograferen van de fysieke componentenopbouw. Met behulp van (onder meer) de foto's die ik ook in dit topic geplaatst heb, zou ik de componenten ook weer goed op hun plek moeten krijgen. Daarnaast was ik inderdaad op de hoogte van de reden van de 'streep' op de C's. Heb er wat over gelezen op de tips en trucs website :

"Waarom is dat belangrijk? Nou, die buitenste laag van de condensator kan een afscherming vormen voor e.v.t. storing die capacitief ingekoppeld zou kunnen worden. In dat geval moet de streepkant van de condensator verbonden zijn met dat deel van het circuit dat de stoorstroom het beste op een onschadelijke manier kan afvoeren. Bij ontkoppelcondensatoren is dat duidelijk: die streep moet aan de massa- of "gnd"-kant. Maar bij koppelcondensatoren ligt het wat anders. Dan maakt het niet zoveel uit welke zijde de buitenwikkeling ligt."

De afgebeelde condensator is een polyester condensator. Dit type wordt gebruikt in de tegenkoppeling. Kun je rustig laten zitten.

In feite zijn de enige condensatoren die gevaar kunnen opleveren de ratelcondensator en de condensatoren op de uitgangstrafo's. Desnoods de koppel-C's naar de EL84 vervangen, deze keramische pijpjes willen nog wel eens kraakstoringen geven. Ook de twee keramische condensatoren van 150 pF tussen anodes van de ECC83 en massa willen nog wel eens kraakstoringen geven.

Groeten,
Peter

Ik denk dat bij dit symbool:

door de scan het rondje een beetje is dichtgelopen.

Heim,
Precies weten wat voor een soort C's dit zijn, weet ik niet.
Wel weet ik dat ze meestal nog goed zijn. Geen lek.
Wel soms wat verlopen, maar niet erg.
Kun je in principe gewoon laten zitten.
Let wel even op de streep, die C moet er weer op dezelfde
manier er in. Soms is dat niet kritisch, maar soms wel.
Het gaat hier niet om + of - maar om een afscherming die
in die C zit. Die moet in de schakeling op de plaats komen
waar de weerstand voor wisselstroom naar de massa
het kleinst is. b.v als het een koppel C is de streep kant
verbinden met de anode van de voorgaande buis.
Voor af een tekeningetje of duidelijke foto, waarop dat
goed te zien is maken, vóór je zo'n C er uit haalt.
Succes, Cees.

Bedankt voor je tip ten aanzien van de elco bij de FM-detector, Cees! Zal er rekening mee houden!

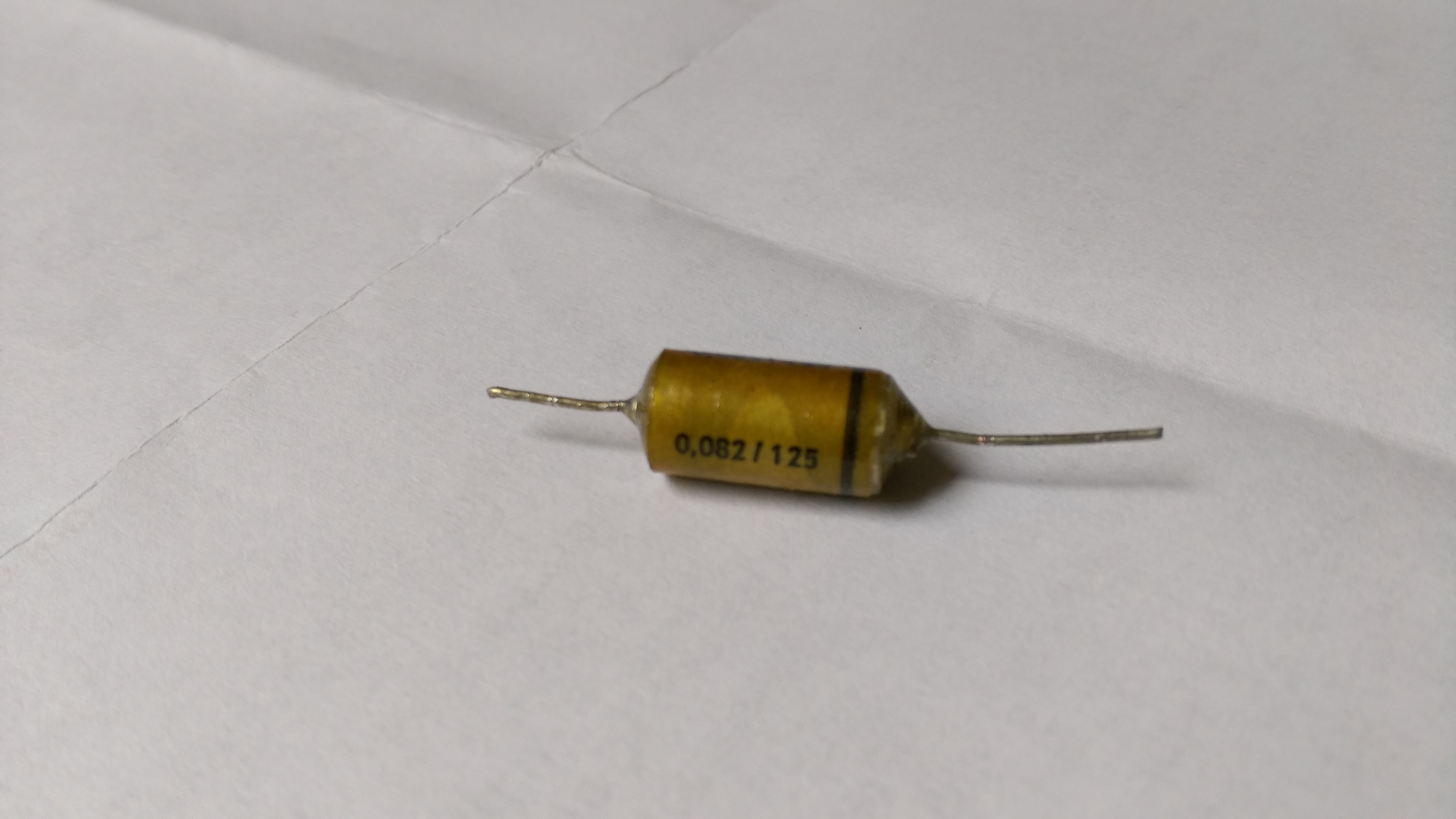

Toch houdt de volgende vraag mij (nog steeds) bezig. Weten jullie welk type condensator hieronder is weergegeven? Is dit een (metaal)folie-condensator? Mocht ik deze willen vervangen, welke zijn hiervoor geschikt?

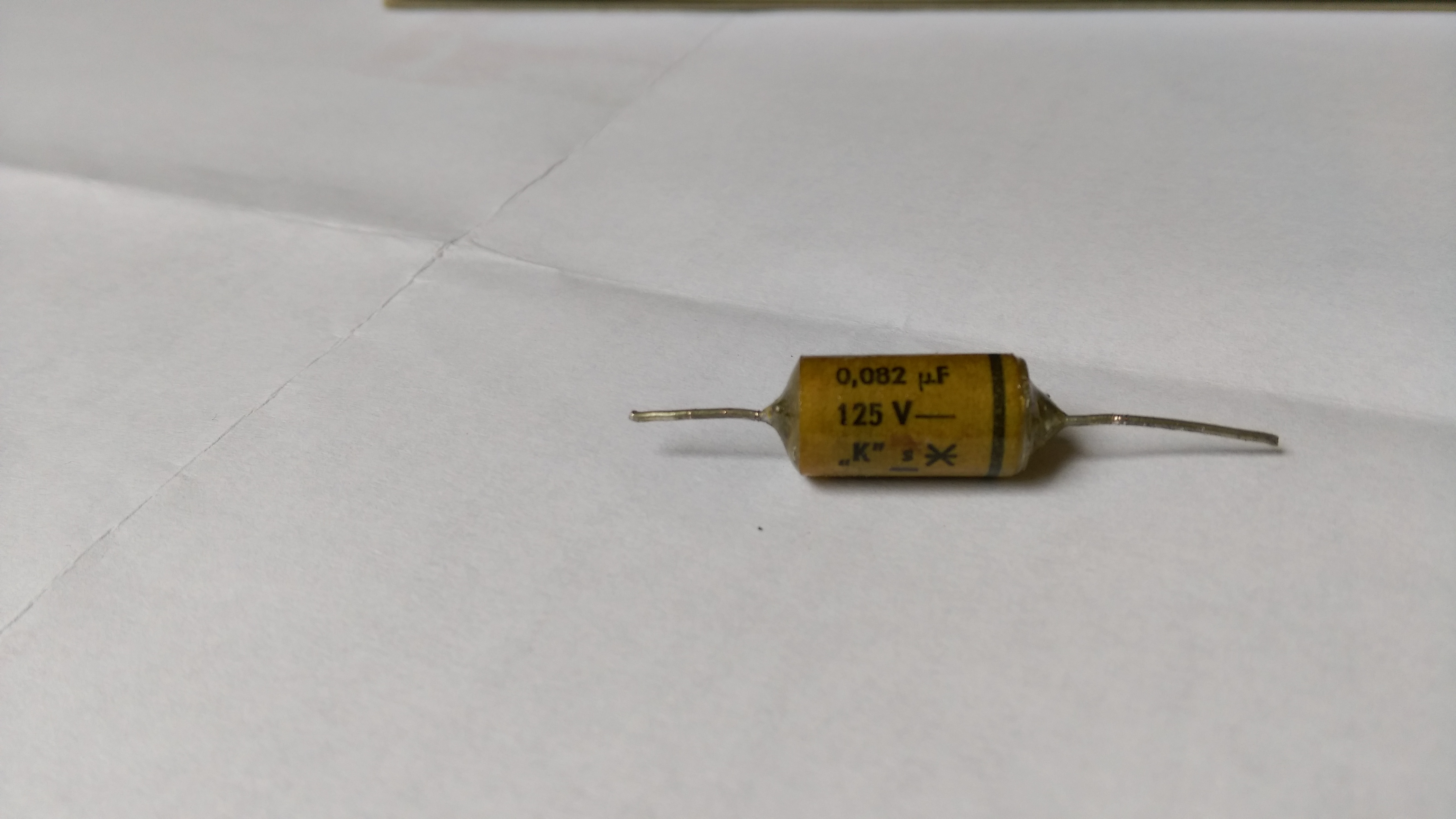

Dezelfde condensator, alleen dan een halve slag gedraaid.

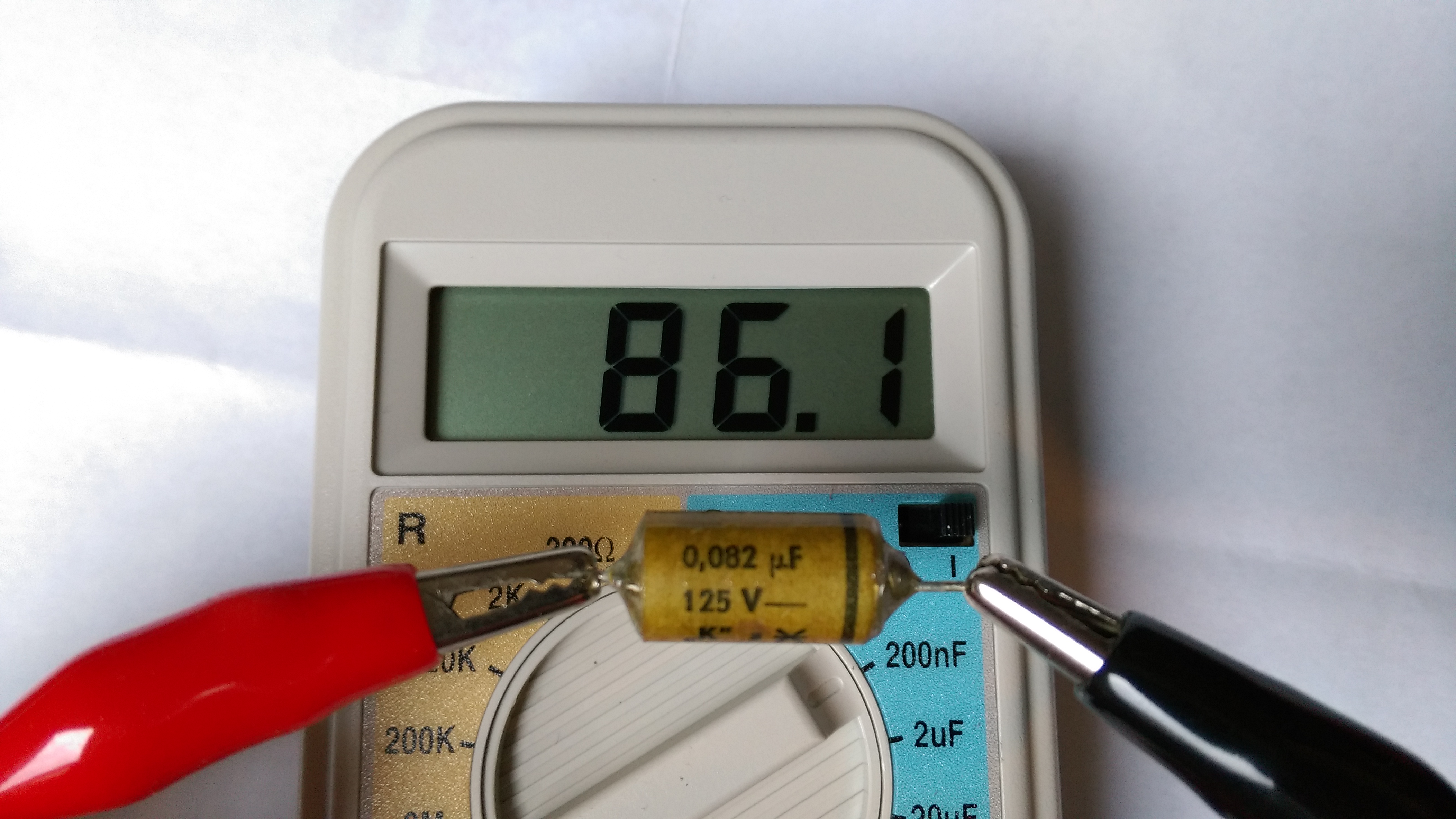

Het lijkt er op dat deze condensator (nog) wel redelijk functioneert, als ik mijn LCR-meter moet geloven.

Als ik het goed heb hoort dit symbool er bij:

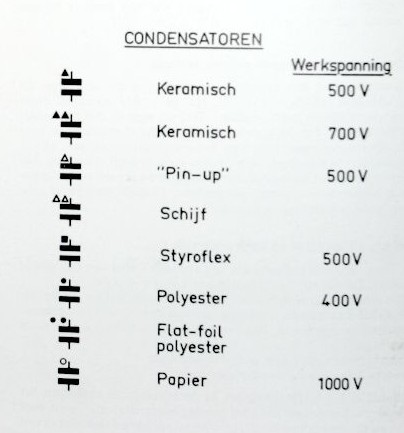

Wat houdt het half gekleurde cirkeltje in? Ik weet dat een niet-ingekleurde cirkel een teerknol is en een wel gevulde cirkel een polyester-condensator (zie onderstaand). Is de 'half-ingekleurde' cirkel dan representatief voor bovenstaande condensator? Metaalfilm? Of? Deze komen namelijk nogal vaak voor in de schakeling van de B6X04A.
