Middengolf

Ken het ontkoppeling probleem, had vandaag een block c die droog de goeie waarde aan gaf, alleen in mijn nieuwe 10 Mhz ontwerp had ik opeens maar de halve output...
Maar had nog een paar dikke ATC 's liggen van 470 NF...

Dat komt er nou van als je voor de hoge stromen in plaats van de forse spanningen gaat. Niet alleen de trafo wordt heet, ook m'n Kemets worden warm. Dat zijn 1uF/160V PP filmcondensatoren. Twee stuks om de Vdd naar massa te ontkoppelen. Zal er eens een keramiek exemplaar overheen zetten. Wel zo'n vette SMD uit dezelfde voedingsblokjes waar de torren ook uitkomen. Hopelijk kunnen die tegen de hogere spanning...

Qua trafo heb ik primair nu drie wikkelingen van 2x2 windingen. Ziet er blits uit maar nog steeds wordt het heet en dat is tegen de regels. Zal eens litze maken en dat er doorheen winden. Maar intussen kom ik tot 22 W bij 9 volt! Als ik een PWM modulatortje maak die 8 V piek maakt ben ik er al. Zal eens op jacht gaan naar een TL494 :lol

Nou. Heb nu 73% rendement bij 10 W output. Niet denderend, maar wel beter. Kan dat nog wat tweaken met de duty cycle. Ook zit er wat verlies in de primaire. Die zal ik eens dubbel uitvoeren.

Het mooie van een TL494 is dat je hem lekker snel in elkaar knalt. Je hebt alleen nog wel een high side switch nodig. Grappig feitje: Pharnell scheldt de TC4451 uit voor een high side driver terwijl het toch echt een low side driver is. Wel high current.

Enfin, eerst maar eens kijken hoe die peperdure 4C65 zich houdt...

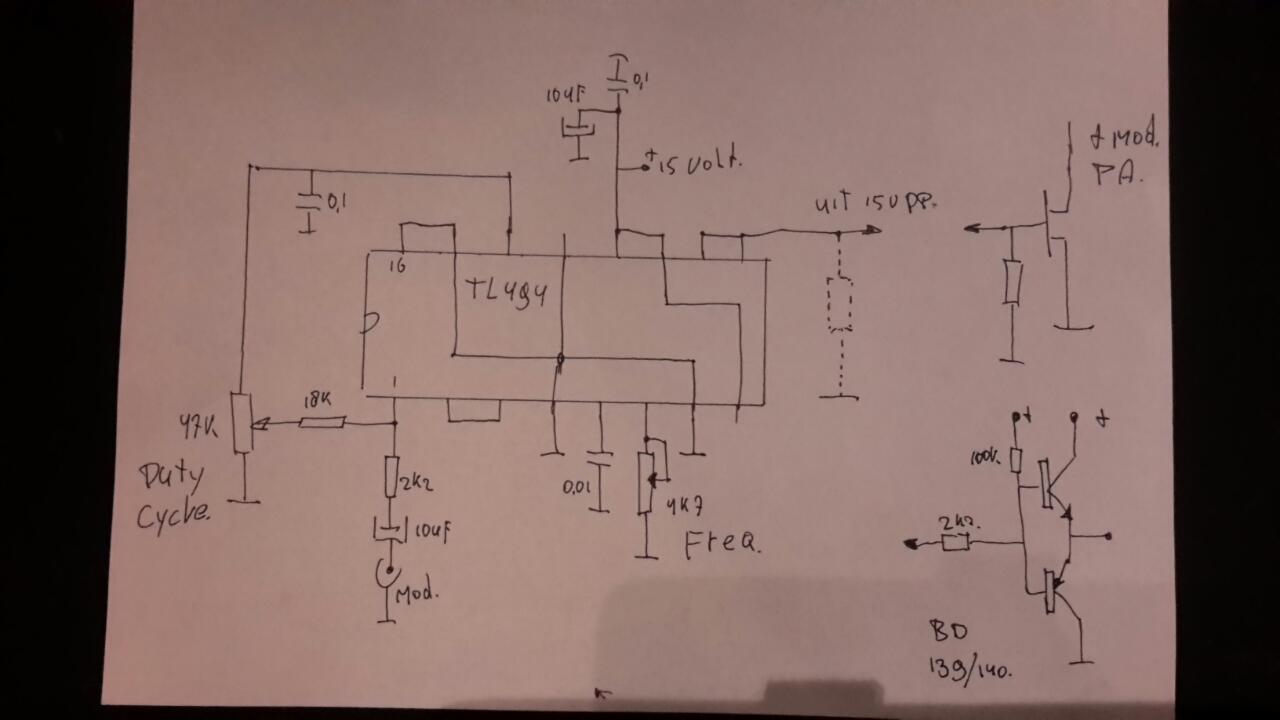

Zelf gebruik ik deze schakeling, moduleert mooi vol en in het midden, zo uit de cd speler (via 100K potmeter)
Kan een buffer achteraan , of zo de gate van de PA Fet op..

Ja... Soms zit het mee en soms ook tegen, weet er alles van
Heb laatst weer zitten experimenteren met een TL 494, maar werkt perfect,, zit een goede driver in, kun je Push- pull of parallel zetten. (pootje 13 hoog / laag maken)
Modulatie klinkt goed, doe er niks meer aan, komt mooie blok 15 Volt PP uit / 70 kHz. duty cycle gaat van 10% tot 90 %, ver zat !!
Heb de IRF's 140 in China besteld en gisteren in Duitsland, waar ik 3 KM vanaf woon en ook een postadres heb, bij Amidon Germany 6 van die FB 43-1020 buisjes besteld.. Hebben net als mijn ringen een u van 850.
Duitse post werkt 10 keer sneller dan die lamstralen die hier rond fietsen..
