Buizenversterker bouwen schoolproject

Inmiddels heb ik de informatie gekregen dat in klasse B,
Ik prima over het maximale vermogen mag gaan,
Omdat het maar voor een halve periode van het signaal is.

Dat was namelijk waarom ik in eerste instantie bij die 280V kwam,
Omdat je dan niet voorbij die lijn gaat.

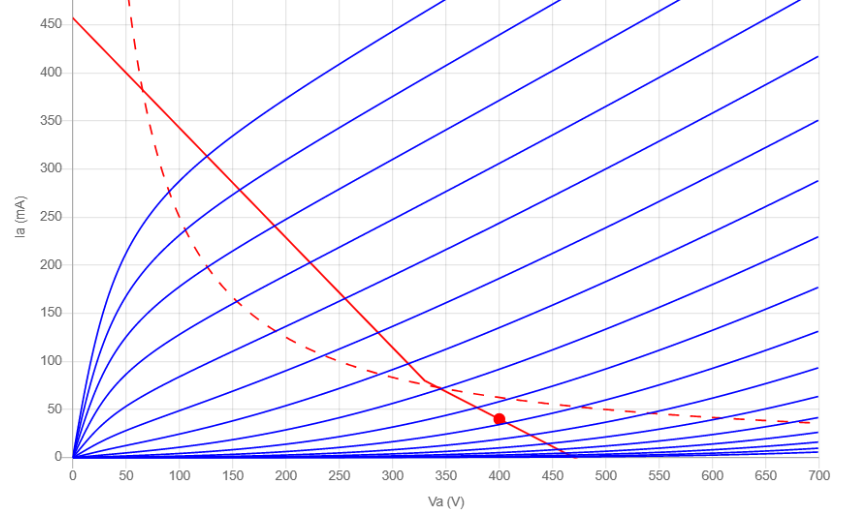

Er komt dan de volgende belastingslijn uit:


Hier gebruik ik 400V inplaats van de 280V van eerder.
Op spanningsgebied ziet dit er beter uit.
Wat denken jullie er zo van als ik vragen mag?




In het Engelstalige artikel lees ik 40 watt en doorlopend tot 50Khz, dus dit kunnen hele mooie trafo's zijn.

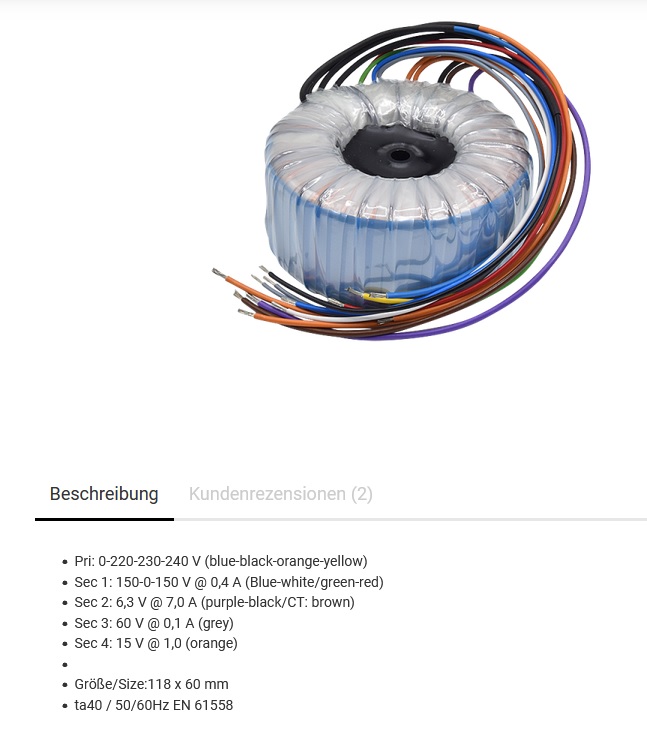

40 watt haal je niet met 280 volt, en 150ac volt gelijkrichten levert slechts 210 volt dc.
Doe je zelf niet te kort, met die 400mA voeding kan je makkelijk die 2 kanalen voeden.
Er zijn artikelen genoeg over de interpretatie van buizen diagrammen.
Menno v/dr Veen heeft er boeken over geschreven, Rudolf Moers ook, en niet te vergeten Rodenhuis (Philips) en mijn held ir. Hellings.
Deze werken kunnen je helpen in je zoektocht.
Omdat dit jouw school opdracht is gaan we niet te veel voor kauwen



Die 280 Volt heb ik die mooie belastingslijn op ontworpen.

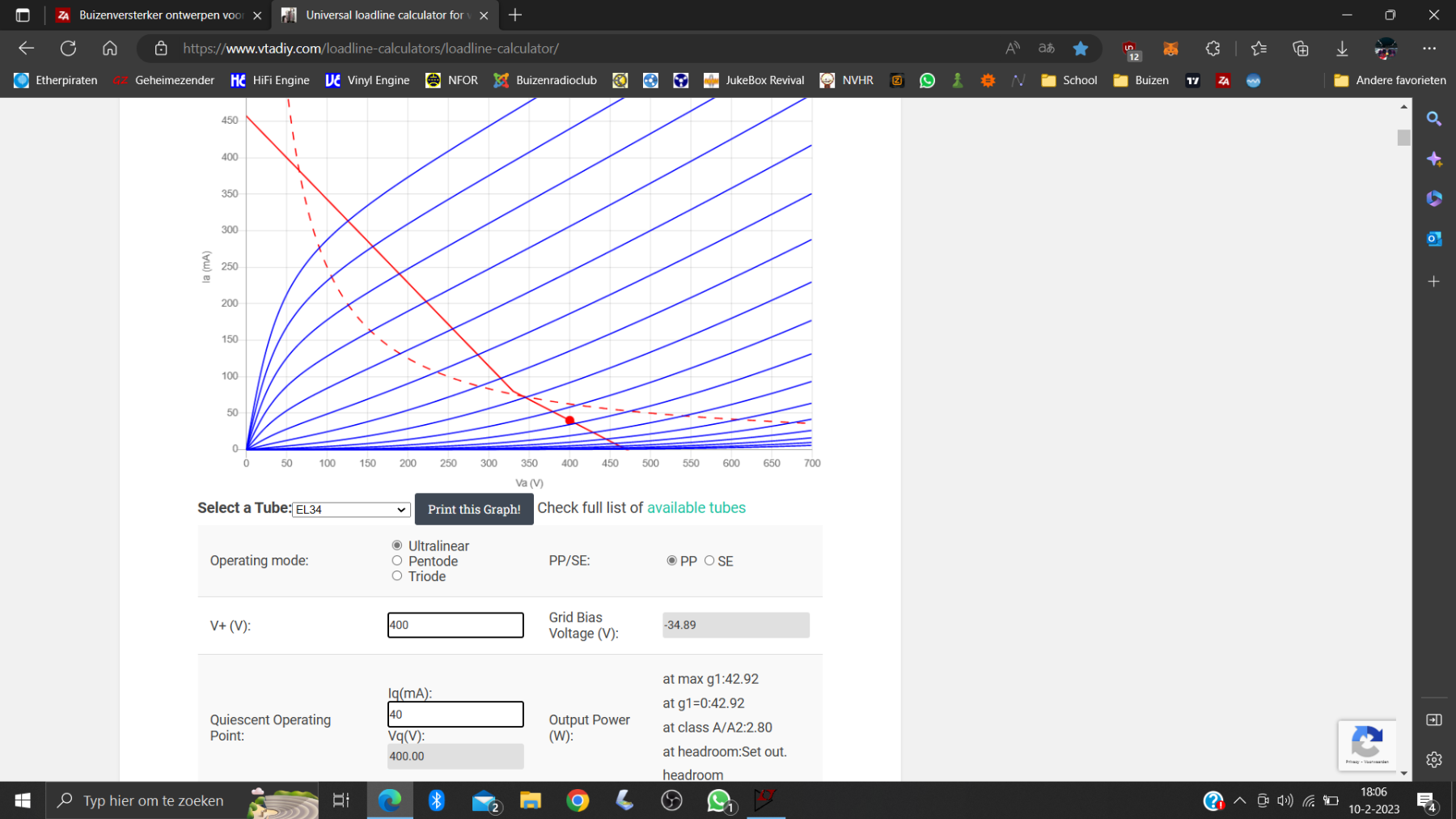

Als ik de spanning hoger maak, dan ziet de lijn er zo uit.
Dan gaat de lijn aan de verkeerde kant van de maximale vermogens lijn.

Of mis ik nu iets ...

Mijn trafos zijn 3500 ohm.
En vermogen weet ik niet.
Ze komen uit deze  versterker .

waarom wil je naar die 280 volt dc ? EL34 kunnen tot 800 volt max.
Wat is het vermogen van je uitgangstranformatoren  ?


Bedankt voor je reactie.

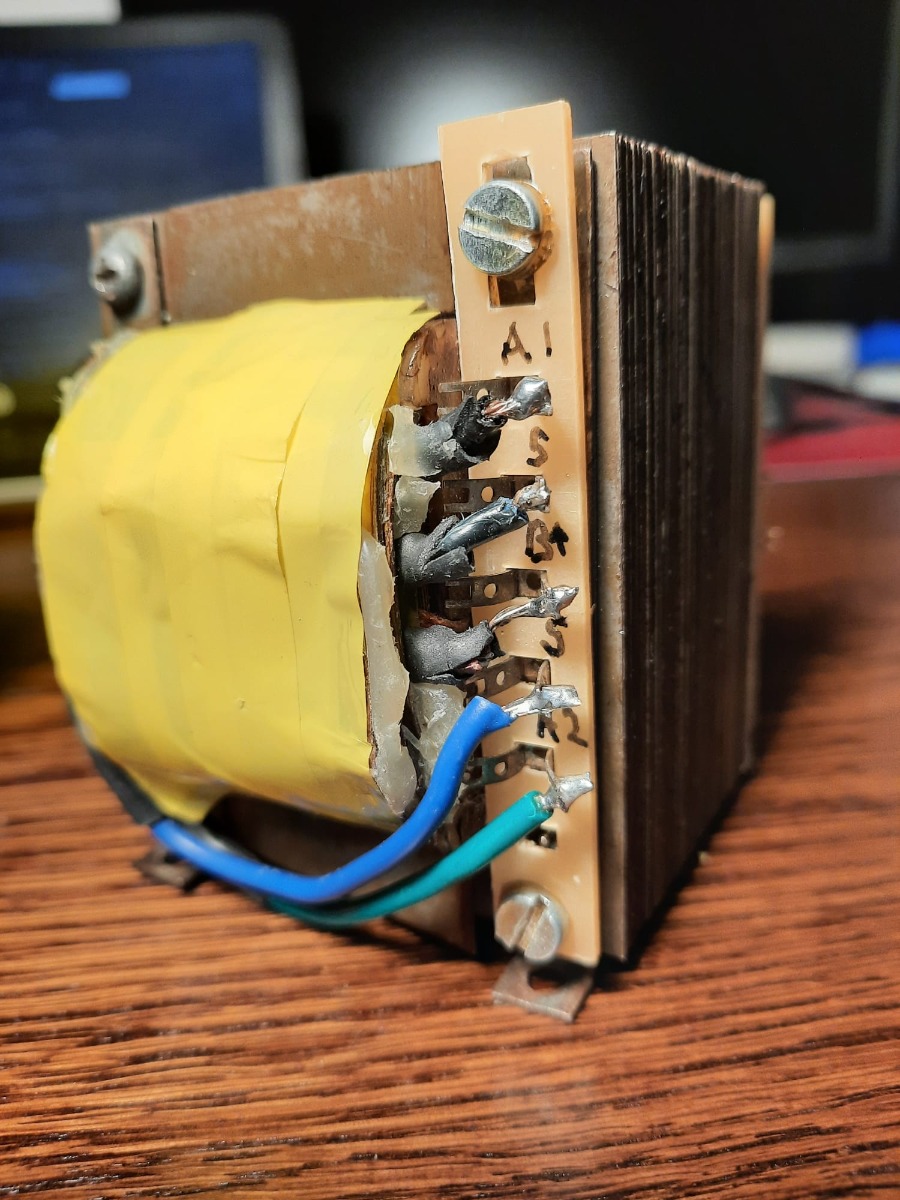

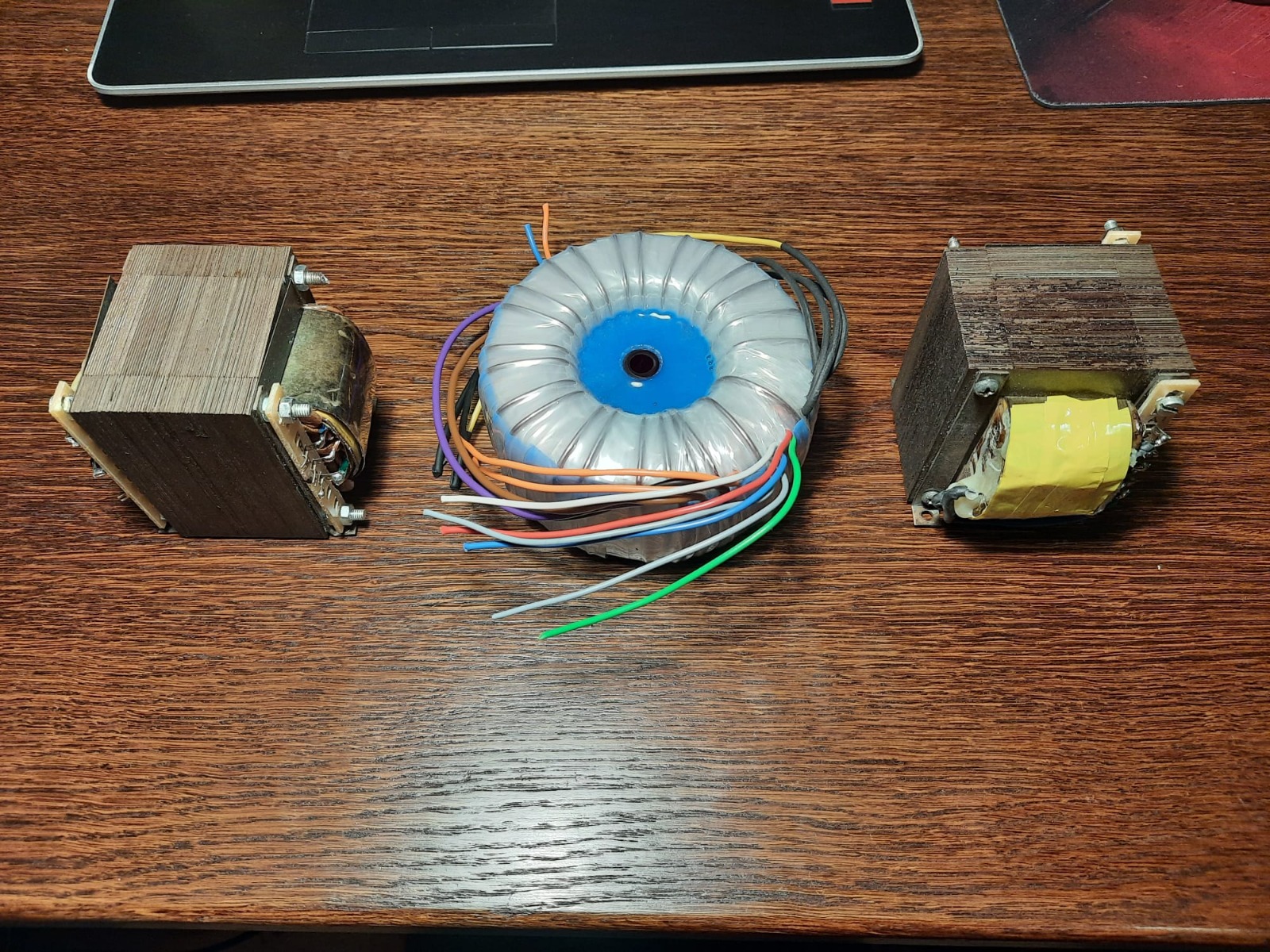

Dit zijn de trafos die ik heb voor de versterker.





Ik wilde alleen even weten of mijn belastingslijn goed is.
zodat ik verder kan met mijn ontwerp.

Dus met de waardes:
Ua = 280V
Ia = 70mA
Ug = -15 a -16 V

En is dit een handig gekozen instelpunt.
Omdat ik nu een hoogspanning heb van 280V.
Terwijl de trafo na gelijkrichten zon 425V DC produceert.
Ik moet dan wel een heel stuk naar beneden met die spanning.



schreef :

Heb ik dit een beetje reëel benaderd??
Of is dit niet de bedoeling op deze manier??

Ik denk dat dit een prima begin is. Zorg wel dat je een trafo met middenaftakking neemt en niet twee trafo's omdat anders het grote voordeel van de push-pull topologie wegvalt. Namelijk dat de kern niet gemagnetiseerd wordt door de anodestroom omdat de beide stromen elkaar opheffen en alleen de wisselstroomcomponent aan de uitgang verschijnt.
