Buizenversterker bouwen schoolproject

Tot een bepaald volume zal je versterker niet meer stroom trekken dan die 45mA per pit.(pit is een ander woord voor buis)
In dit gebied klinkt hij in klasse A.
Ga je meer gas geven wordt het vanzelf AB.
Klasse B zal het niet worden want dan zijn de eindbuizen volledig afgeknepen dus 0 ruststroom.
Deze geven veel vervorming rond de nul-doorgang, en zijn geschikt als PA of biertent versterker.
Dus tot een watt of 10 zit je nog wel in klasse A.
(Als ik lekker hard draai zie ik de powermeters niet boven de 5 watt uit komen)
In jouw ontwerp zou ik gaan voor negatieve bias opgebouwd uit de 60 volt wikkeling.
Deze spanning is niet gestabiliseerd, het voordeel is bij een stijgende netspanning,(dus ook Ua) stijgt ook je -G1 die je bias dan bij regelt.

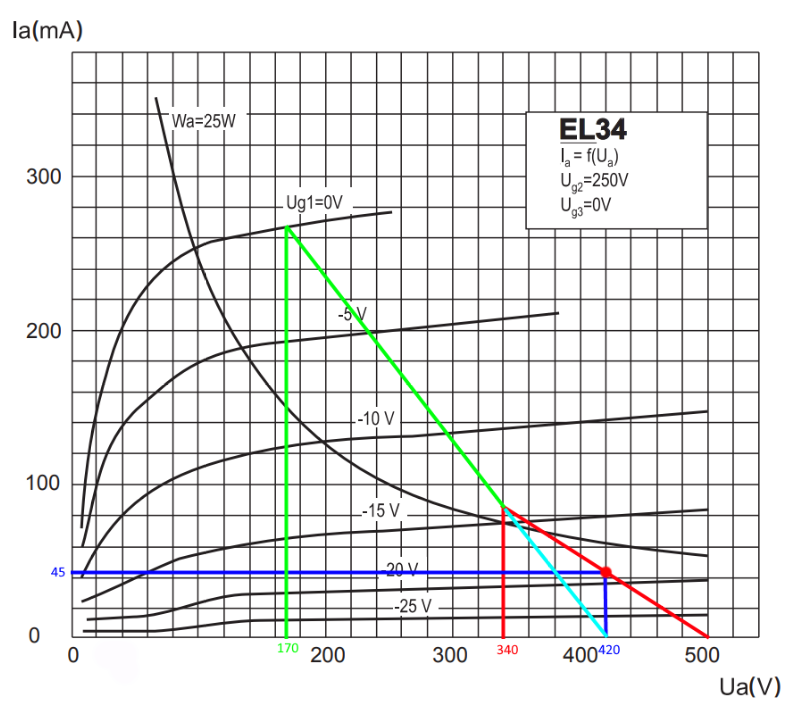

Inmiddels heb ik deze schets gemaakt van de belastingslijn.
Hierbij in het rood, Klasse A.
En in het groen, Klasse B.

Wat denken jullie hiervan?


Henk me behoeft ook geen buizen bouw paket te kpen
Als men ook maar de passende trafo,s voor dat doel heeft
met de gebruikelijke stromen voor dat soort buizen gebruik
ik heb wel eens meer gebouwd maar de voeding moet passen
Als bvb de stroom goed is dan klopt de MA niet zo kom je van het
ene in het anderen .. bouw dozen  zijn berekent
met de onder delen . men kan wat maken van bvb
uit de rommel kist wat maar goed geluid ..zo als het behoort
Vergeet het maar,, tja het geeft geluid meer ook niet .
 als e bvb en tehogen stroom staat bij de eind buizen
dan kan men met zware weersstanden aan de gang
Dan is het zo   dat het ene gaat wat minder en het ander heft zich op
 een goede  ballance met de stromen is niet zuiver aanwezich op de buizen
 het blijft rommelen . Nee het zal Tezamen redelijk passen
 bvb een voeding met te hogen stromen  is niet goed voor het gewilde buizen
versterker  tezamen met de uitgangs  stereo of mono  versterkers
 met onjuiste strome dan zijn de ferkwenties ook niet daar met de buizen
 dus Grafieken hebben ook geen zin
huub

Ik denk ook dat het Nico wel gaat lukken, als praktische tip zou ik willen geven , maak 2
stuks 10 slagen instelpotmeters bereikbaar op de bovenkant van het chassis om je bias in te stellen, en meetbussen voor de kathode stroom.
Je kan dan naar hartenlust experimenteren en meten aan de schakeling, tot dat je de "sweetspot" van je eindbuizen hebt gevonden..
Wil je het nog luxer doen kan je 2 analoge paneelmeters van 200mA plaatsen op het front .
Ua + Ug2 stroom meet je het veiligst over een (extra) kathodeweerstand van 10 ohm.
0,5 volt is dan 50mA door de buis.

Huub,
dat is wel wat kort door de bocht. Er is een prima buizenversterker te bouwen met de onderdelen die genoemd zijn. Daar heb je echt geen kant-en-klaar bouwpakket voor nodig.

Ik vind het een prima aanpak.

Ja grafieken zien wel luik en intresant uit
Maar je moet toch weten wat de uitgangs trafo,s in K ohm zijn
en welke buizen daar voor zijn en de totale wat het gebruik
van het totale is wat het gaat trekken aan MA . en benodigde stroom
en dan 10 .% er boven van de voedings trafo.. Te veel volts is lastig
en past niet en te laag ook niet het moet redelijk op maat zijn
anders krijgt je een probleem met de insellinge
bvb te volt op maat meer weer de MA niet op maat en anders om ook
het moet alles Passen .. daar bij de instelling goed juis dan zijn de grafieken
ook goed en de ook de negentief instelling en of de gehele eind buizen wel het
werk punt goed zijn zo dat de gehele buis gebruikt word
Het besten is ook altijd om een buizen bouw pakket te kopen dat is alles
berekent en op maat van een goede MERK
 als je het niet op maat heeft met de benodigde onder delen
 dan kan je het wel vergeten dat het ooit een goede versterker word
Maar een Manke lopende  3x niks bvb
huub
