Radford Phase Splitter

Ik heb niet teveel gain maar teveel vervorming. Vanwege die roosterstroom die er niet is met die Radford beun (die spanningsdeler met C eroverheen). Misschien werkt-ie als soort lekweerstand waardoor de pentode op de grens van roosterstroom wordt ingesteld. Obscuur. Bij Jogi's Röhrenbude was er ook nog een verhaaltje over maar die hebben er verder niet aan gemeten.

Nog een andere observatie: die Millercapaciteit is echt helemaal weg! Heb een stijgtijd van een microseconde met een blokgolf. Dat ga je met die dubbele triode vast niet halen (maar is wel interessant om eens te testen).

@ Tjerk,
Teveel gain? Zet de EF86 eens in triode.
Geeft minder ruis en brom en het voordeel dat die buis dan een
triode karakteristiek krijgt.
Zelf bereik ik met de lange staart fase draaier de mooiste resultaten.
Maar bij gebruik van KT88 buizen lukt dat met ECC82 buizen niet echt
goed en daarom gebruik ik daarvoor ECC88 buizen met in de lange
staart een stroombron schakeling met modern zwart zand.
Dat kun je ook doen m.b.h van een Penthode buis, maar dat is wat meer
ingewikkeld om te bouwen. En daar heb je ook een extra voeding voor
nodig, die een vrij hoge spanning af kan geven.
En dus; Daarom gebruik ik twee torren en een klein laag spanning
voedingkje dat gemakkelijk te realiseren is.
En dat neemt ook weinig ruimte in.
Succes met je hobby buizen versterker project, Cees.

A propos gloeispanning, ik heb in de Joepie China een Schottky brug geplaatst zodat ik een volt of 8 krijg. Net voldoende voor de PCF80, die wil 9 V. Als ik een ECC82 pak kan dat natuurlijk niet meer, en moet ik eigenlijk overstappen op EF86'en. Daar heb ik er alleen maar een paar van. Kan het ook mixen natuurlijk, blijven de PF86'en mooi DC gevoed.

@Pieterv: De ECF82 is vrijwel identiek aan de ECF80. Ook in de sim gedraagt-ie zich hetzelfde. Ik heb bakken vol PCF80's dus vandaar.

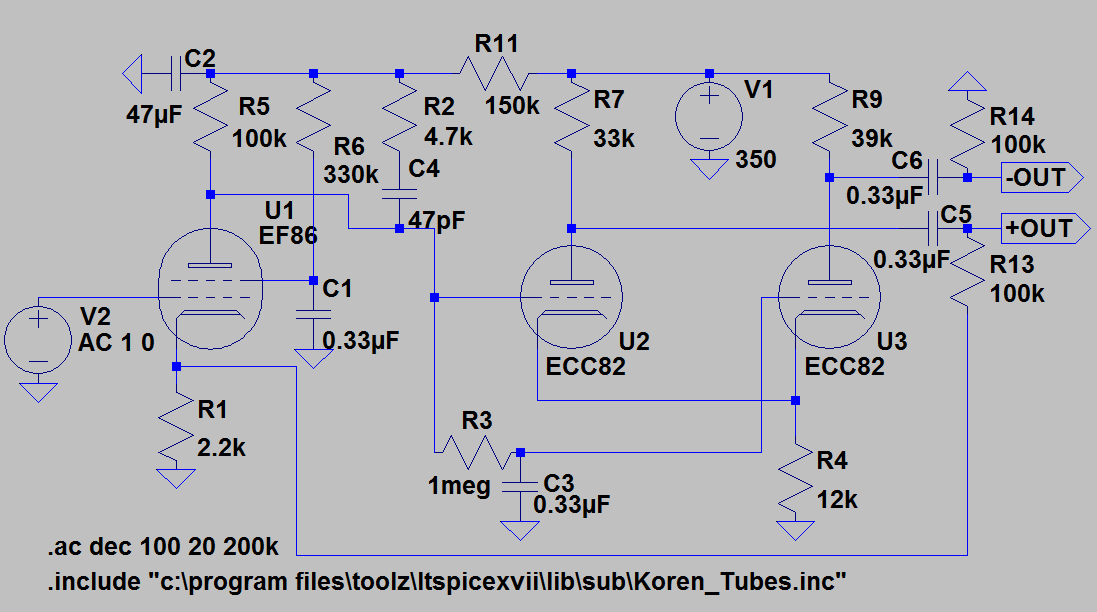

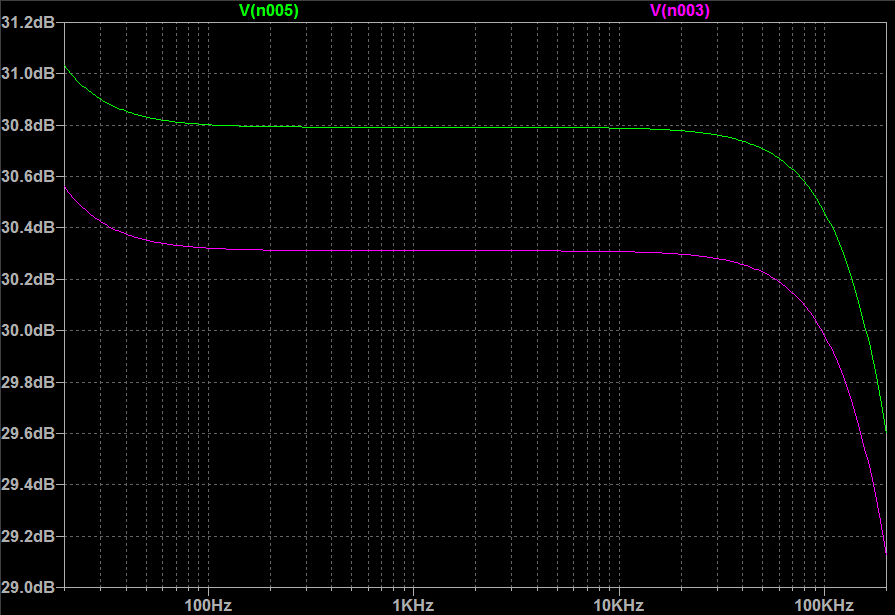

@Cees 1DBA: Ik heb R(k) van 12k, net zoals de Radford. Dat wordt gedicteerd door V(a) van de EF86, die hier 74.8 V is. Jouw R(a) waarden heb ik ook. Als ik de V(a) van de EF86 wat opkrik kom ik ook wel op 22k uit, da's een beetje afweging tussen voltage swing en symmetrie. Met deze waarden kom ik op 30.8 dB (+OUT) en 30.3 dB (-OUT) uit. Anodespanningen vrijwel gelijk (237 V). V(b)=350 V:

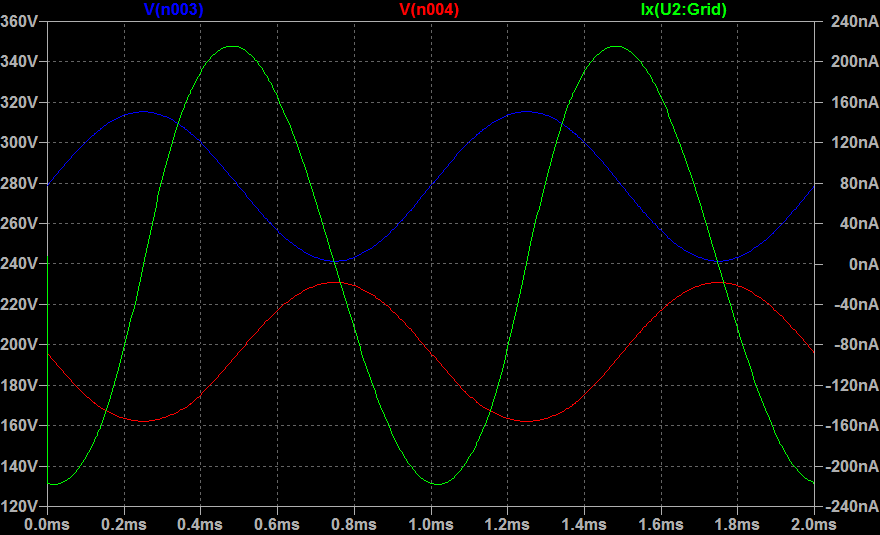

Intussen heb ik de Radford beun ook erin geprakt. Werkt al een heel stuk beter, 100 Vpp output voltage swing zonder al teveel vervorming. Genoeg dus voor de KT88. Waarom het nu wel goed gaat, geen idee. Ik heb ook in de simulatie geen roosterstroom meer in de tweede pentode. Obscuur. Met een EF86, dat dan weer wel:

@Tjerk,
Voor de ECC82 kom ik op de volgende waarden bij benadering:
Rk gezamelijk = 22k
Ra 1e triode = 33k
Ra 2e triode Rooster voor AC aan massa 39K.
Wat denk jij ervan ?

Wat had je dan aan gloeispanning ac of dc had je dan in gedachten voor die joepie fazedraaier en voortrap ?
Die EF86 kan ook nog als triode geschakeld worden, als je toch al te veel versterking hebt........
