Radford Phase Splitter

Een goed metende versterker met NIET al te goeden
uitgangs trafo klinkt toch slecht bedoelt men hier dus ?
BVB .
huub

@Cees: jouw opmerking (Een goed metende versterker kan ondanks dat toch een onaangenaam
geluid teweeg brengen) slaat de spijker op z'n kop. Evenzo zal een slecht metende versterker nooit goed gaan klinken (tenzij je dat wilt, natuurlijk). Wat ik probeer te betogen is dat keer op keer beweringen niet kunnen worden hardgemaakt. Mensen die geloven dat ze gouwen oortjes hebben falen een simpele A/B test. Dat worden dan rooie oortjes. En laten we maar helemaal niet beginnen over de aluhoedjesbrigade...

Maar weer ter zake.

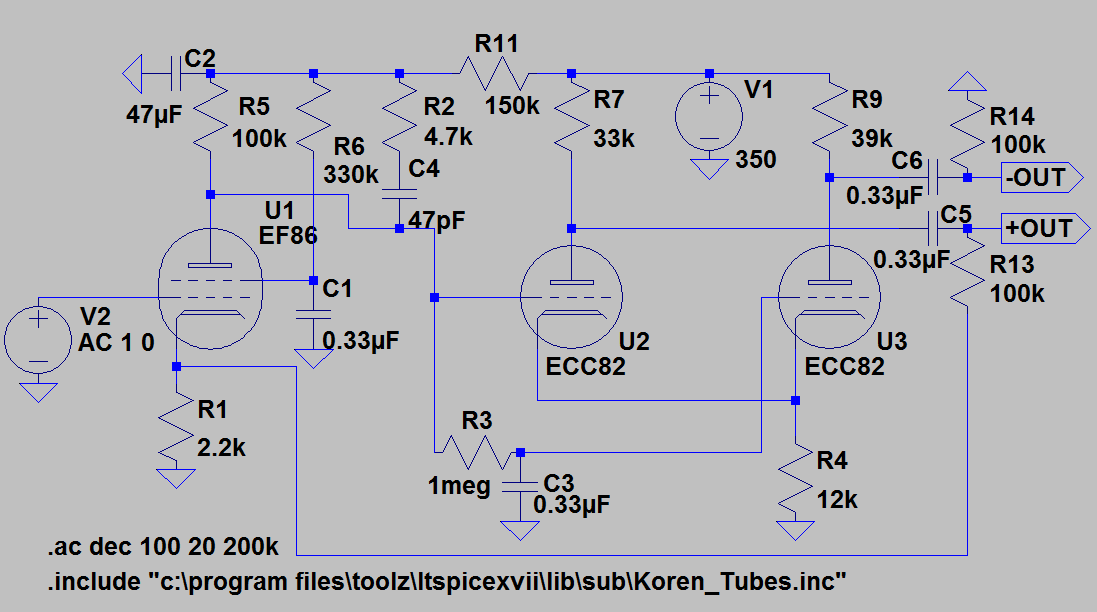

@Cees 1DBA: de terugkoppeling alhier:

maar dan met de Radford spanningsdeler en ECF80. Overmorgen heb ik de LTSpice file want ben nu de hort op...

@Cees,

Ook geeft de fabriek aan voor welke toepassing de buizen geschikt zijn.

Dan gebruik je geen microfonische RF pit met een spanrooster (ECC88)

@Tjerk,
Die tegenkoppeling had ik nog niet toegepast.

@ Tjerk,
Ik vraag mij af: Wat is het verschil tussen horen in klinken?
Mijn oren en die van vele anderen horen het verschil tussen een Triode en
en een Penthode versterker. Maar daar is al heel veel discussie over geweest.
Sommigen zoeken het volmaakte geluid door tegen koppel netwerken toe
te passen. Anderen zoeken het meer in passieve tegen koppeling.
Een goed metende versterker kan ondanks dat toch een onaangenaam
geluid teweeg brengen. En ja, meten is weten en gissen is slechts gokken.
De kans is dan klein dat je goed gist.
Mijn oren kunnen geen metingen vervangen.
De stromen moeten in overeenstemming zijn met de buizen data.
Zowel de stromen door de gebruikte buizen, als de er bij aangelegde
spanningen moeten in overeenstemming zijn met de gegevens die de
fabriek van de toegepaste buizen op geeft.
Makers van het betere HI Fi spul ontwikkelen geen versterkers,ALLEEN op
grond van berekeningen en metingen, maar die LUISTEREN ook hoe het in de
praktijk klinkt over verschillende L Spr systemen.
De oortjes van verschillende personen komen er ook aan te pas, tijdens
het ontwikkelen.
Ook geeft de fabriek aan voor welke toepassing de buizen geschikt zijn.
Daarna komen de oren dus pas aan de beurt. Het moet allemaal kloppen.
Cees.

Die anderhalf dB bij 20 Hz heb ik ook in m'n simulatie. Of daaromtrent. Had je de feedback via een 100k R vanaf de ECF pentode?

@Tjerk,

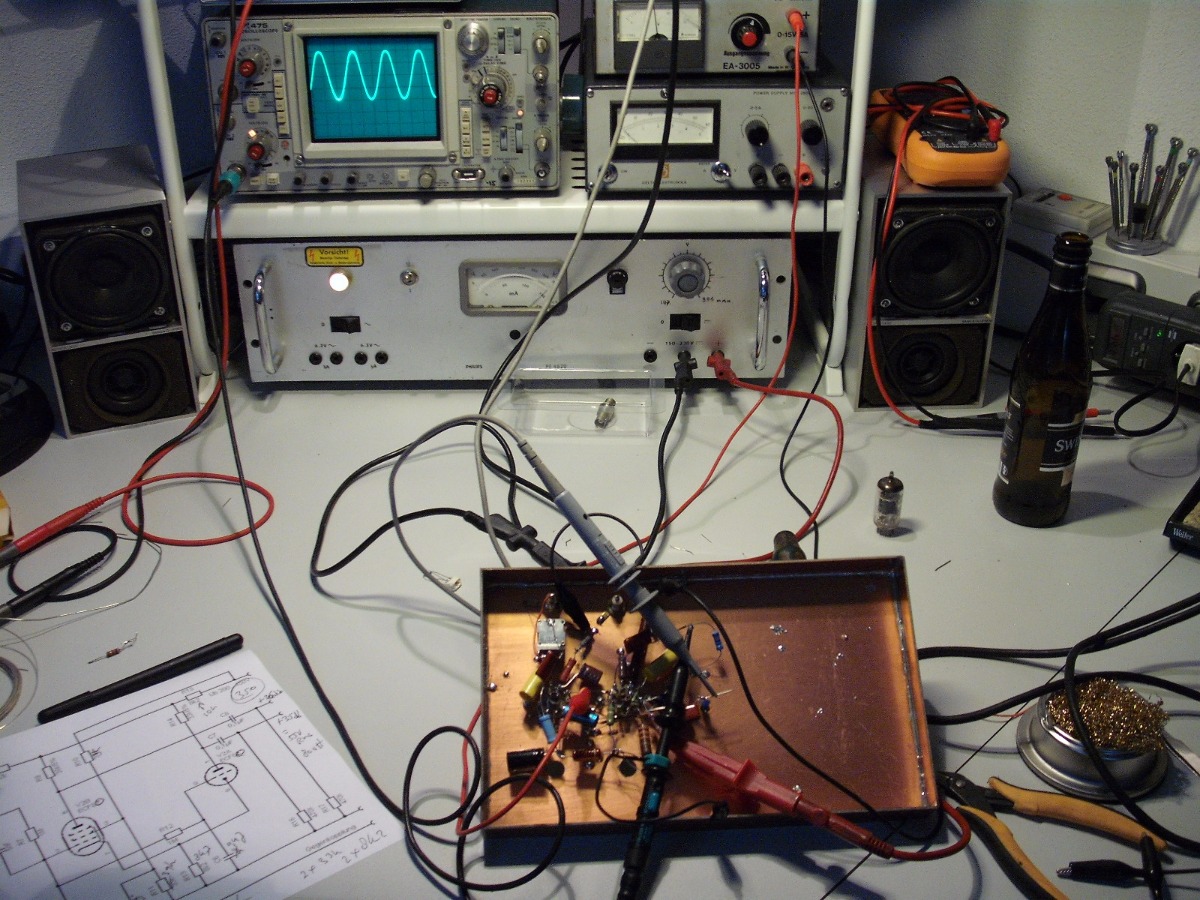

Gisteravond de schakeling in elkaar geprakt ,om aan te meten.
wat meteen opviel dat de boel gaat oscilleren op de penthode als de C van 5nf wordt weggelaten.
mischien ook wel door de hoge gain zonder tegenkoppeling.
Op een voedingspanning van 350 volt dc ,haalde ik 2 x 55 volt rms (+35dB) onvervormd.
De gemeten anodespanning op de EF 86 =110 V en de G1 op de ECF =52V
door die 5nf C meet ik ook 1,5dB meer versterking bij 20Khz t.o.v. 20Hz.
wordt vervolgd,
