Radford Phase Splitter

gebruikte waarden:

laatste nieuws:
beide uitgangen op gelijk nivo gekregen door triode Ra te verlagen naar 27K (ipv.33K)
Buizen vervangen door gelijke nieuwe exemplaren,(PF86/PCF82) geen verschil in output.

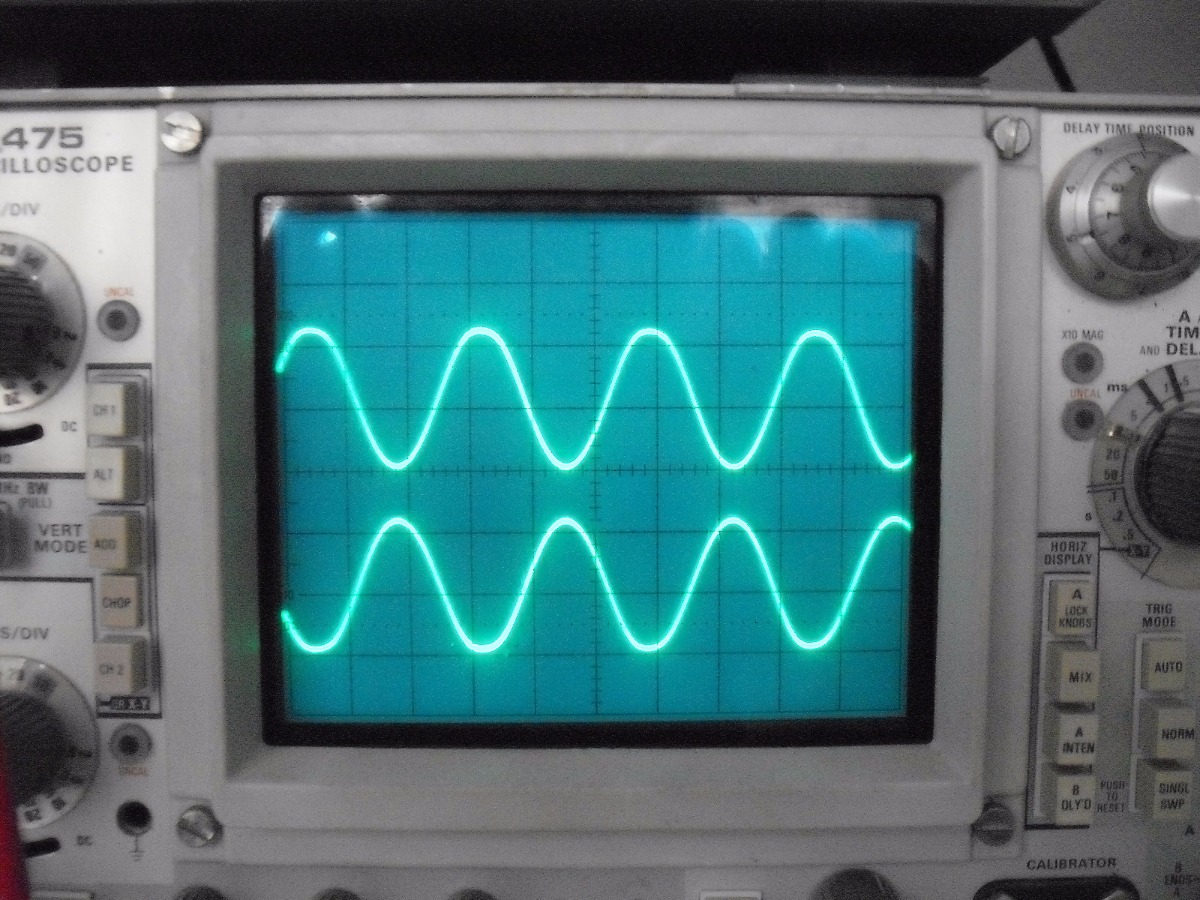

Beide 110Vtt bij ongeveer 75mV in
De PCF80 gaf een symetrie probleem boven de 45vtt
Een nieuwe PCF802 ging maar tot 75Vtt.
Mogelijk dat deze buizen wel aan de gang te slingeren zijn indien we diverse weerstandswaarden aanpassen.
maar we gingen uit van het Radfort schema.
Hoe het "klinkt"? laten we de "oortjes"beslissen,van diegene die het in zijn versterker durft in te bouwen. misschien nog wat vervormingsmetingen ,en blokgolfweergave metingen?

@ beste Forummers,
Bedankt voor alle aangeboden buizen, maar vond nog in de 'TV' koffer PCF82's wist niet eens dat die bestonden.
(Dacht altijd dat een ECF82 ook een 300mA gloeidraad had.)
afijn samen met een PF86 in serie op ff 13,5 V
werkt prima samen tot ongeveer 110Vtt output (+35dB)
Met toepassing van tegenkoppeling 100k , daarom triode uitgang ook belast met 100k extra.
Nu nog de gewraakte"Radfort beun "zoals Tjerk hem zo mooi noemt eruit.
C5nf plus de spanningsdeler 2x 1meg. eruit anode weerstand PF86 wordt 170K en anode PF direct aan rooster
PCF. output blijft gelijk +/- 35dB. zorg dat je op de PF anode ongeveer 50 volt krijgt met zijn Ra.
Nu nog de verschillen nameten tussen de diverse buis typen , en de uitgangs-anode weerstand aanpassen op
gelijke output.

@Roel: Is-ie ook (Amerikaanse versie). ECF82 en ECF80 ontlopen elkaar niet zoveel. Je kan ze makkelijk omprikken want de pinning is identiek. Zal dat voor de gein ook nog eens doen.

@ Huub,
Heb jij nog een ECF82 voor het goede doel over ?

Cees,
Ik heb zeer waarschijnlijk nog een NOS ECF80 voor het goede doel, zal hem even opzoeken.

EDIT, ik bedoel een ECF82

cees pa.. ik heb wel veel nieuw pcf 82 en ecf 80
mischien kom je daar ook mee weg ?
ook nos voor een goed doel
huub
