Philips F6X92A reparatie

leemhuis01 schreef : Trouwens, de 470K weerstand is verlopen naar 1M9. die moet nog uitgewisseld worden.

Oke, zal de testen vanavond of morgen eind van de middag even uitvoeren.

Die 470k op de buisvoet van het afstemoog is ook echt 470k?
Groet, Ben

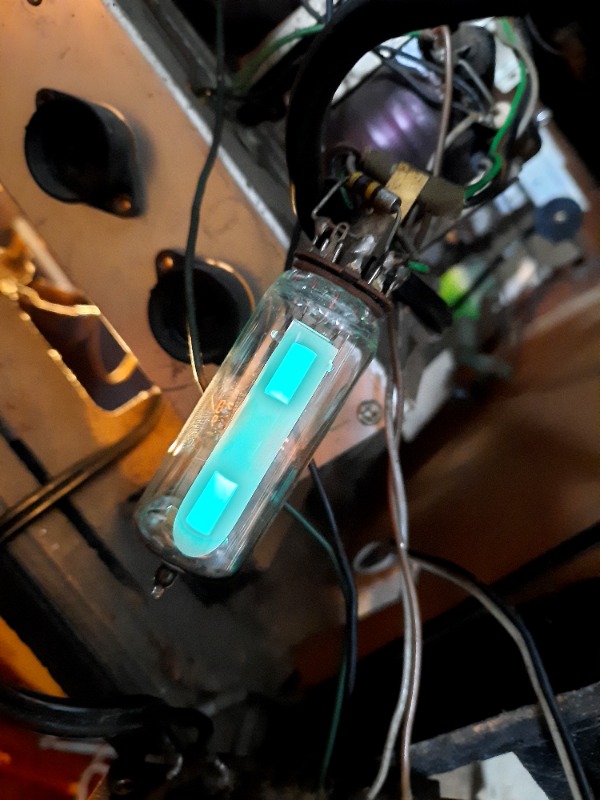

Nou, met zo'n signaal op de scoop zou het afstemoog helemaal dicht moeten klappen. Dat gebeurt niet en we moeten nu uitvinden waar het misgaat. Laat de scoop voorlopig op dezelfde stand staan en test op de volgende punten:
- B2 anode (pin #6)
- B3 rooster (pin #2)
- B3 anode (pin #7)
- B4 rooster (pin #2)
- B4 anode (pin #7)

Foto's hoeven niet, de hoeveelheid vakjes (verticaal uiteraard) is voldoende. Dit zijn er dik drie. Met de uitkomsten moeten we kunnen zien welke C stuk is. Want daar zal de amplitude minimaal zijn.

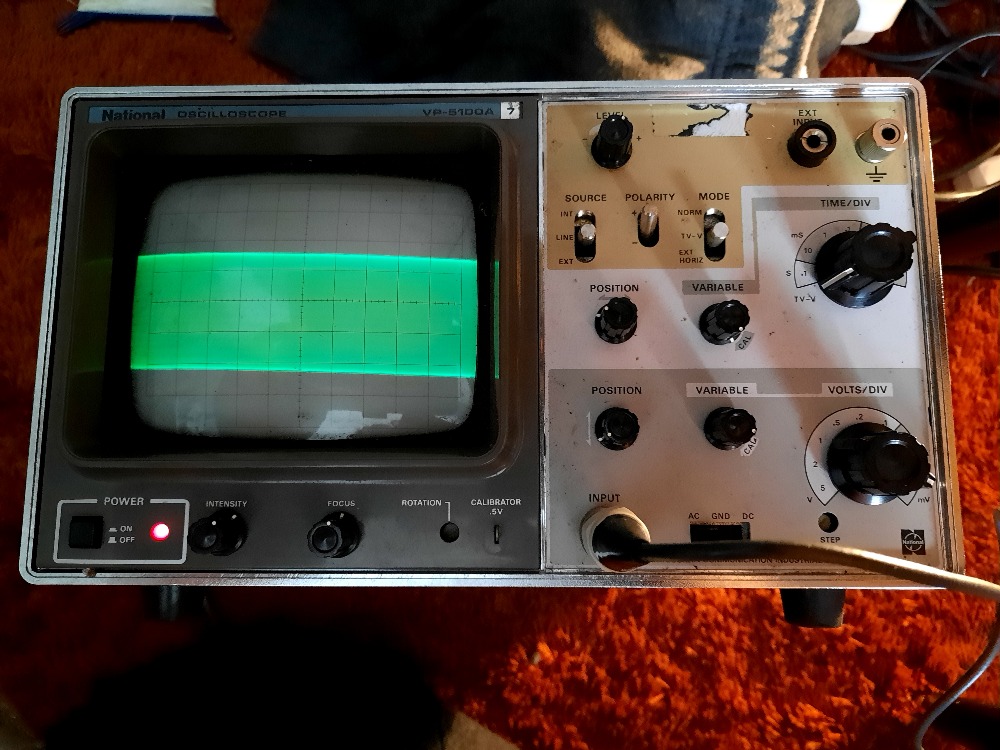

Dan is dit het resultaat,

Ik ben tevredengesteld. Je kan eventueel met het trimmertje in het gaatje van de witte BNC-plug de blokgolf rechtmaken. Zet daarvoor de VOLTS/DIV op 10 mV zodat je het goed kan zien. Maar erg belangrijk is het niet.

Ik zou zeggen zwengel je radio en je zendertje eens aan. Zorg dat de zender goed doorkomt. Hang dan de probe aan het rooster (pin #2) van B2 (ECH81). De massaclip zo dichtbij mogelijk aan massa (chassis). Ben benieuwd wat je krijgt. Met VOLTS/DIV op 10 mV.

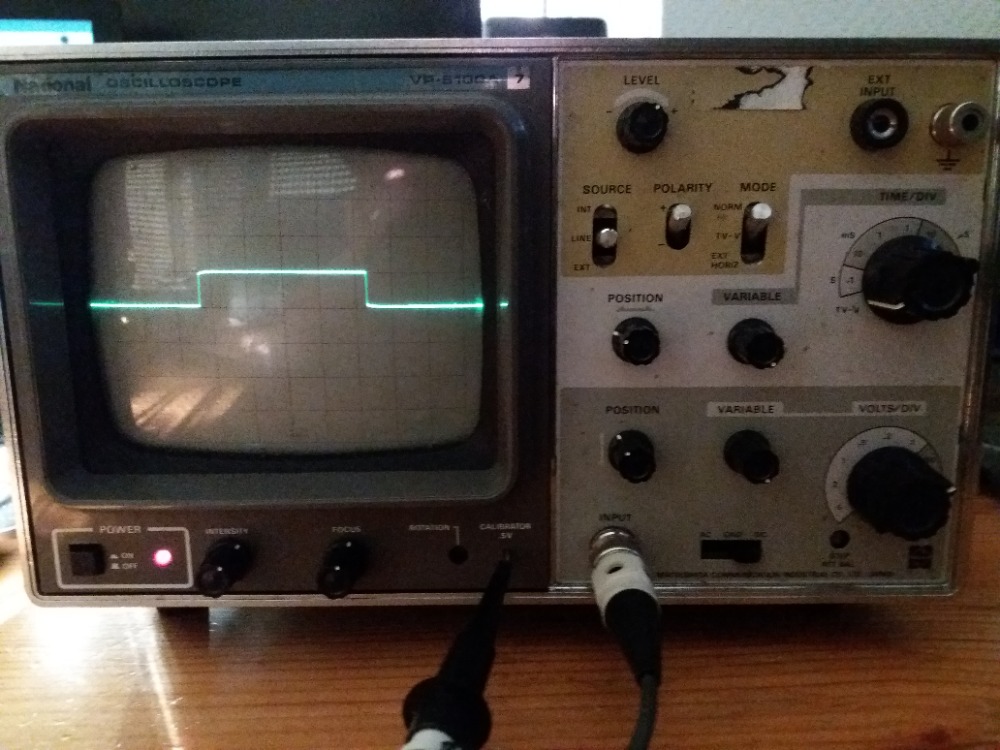

PE9ZZ schreef : Dan pik je wel een boel brom op... Zou je hem ook nog effe aan de calibrator kunnen hangen? Rechtsonder de beeldbuis? Met VOLTS/DIV 50 mV moet je dan een blokgolf van één hokje hoog zien.

Zoiets?


En wat betreft mijn ervaring. Daar heeft Tjerk gelijk in. Ik heb behalve mijn BX653A en BX750A. Nog nooit wat met een buizenradio gedaan.
