17TX210A

schreef :

Buis B10 wordt in het functionele blokschema nergens genoemd. Wat is de functie van deze buis? Hij hangt wel rondom de video versterker. Is dat soms de AGC?

Ja. Scoop.

De meeste hoogohmige weerstanden had ik al getest . Dat is soms wel lastig, omdat je dikwijls via een ander circuit meet. Dan moet ik één kant loshalen. Dat is vaak lastig (sloopwerk), omdat de weerstanden met een krul in de steuntjes zijn gesoldeerd. Soms dan maar doorknippen en wanneer ze goed zijn weer vastsolderen.
C78 had ik ook vervangen, alle elco's zijn nu nieuw.

Buis B10 wordt in het functionele blokschema nergens genoemd. Wat is de functie van deze buis? Hij hangt wel rondom de video versterker. Is dat soms de AGC?

Hoogohmige weerstanden rond B10 zijn verdacht,
koolweerstanden van Vitrohm en vooral boven de 100k kunnen behoorlijk verlopen

Het effect wordt duidelijk minder als ik het niveau van het videosignaal van de modulator terugdraai, OF het contrast op de TV terugschroef. Maar ja, dan ben je je mooie beeld kwijt.

Waar zit die AGC in het schema, zodat ik wat gerichter kan zoeken?

schreef :

Wie kent dit verschijnsel en waar zou dat vandaan kunnen komen?

Zwartniveau gaat aan de haal. Kan van alles zijn, van de AGC tot C78. Scoop geeft uitsluitsel.

Ik zal alles rond het geluid nog eens goed met de scope bekijken.

Ik zit nog met een andere vraag:

De TV vertoont ook het verschijnsel dat wanneer er ergens op het scherm iets 'flink wit' is, dit een schaduw over de volle breedte van het scherm veroorzaakt.

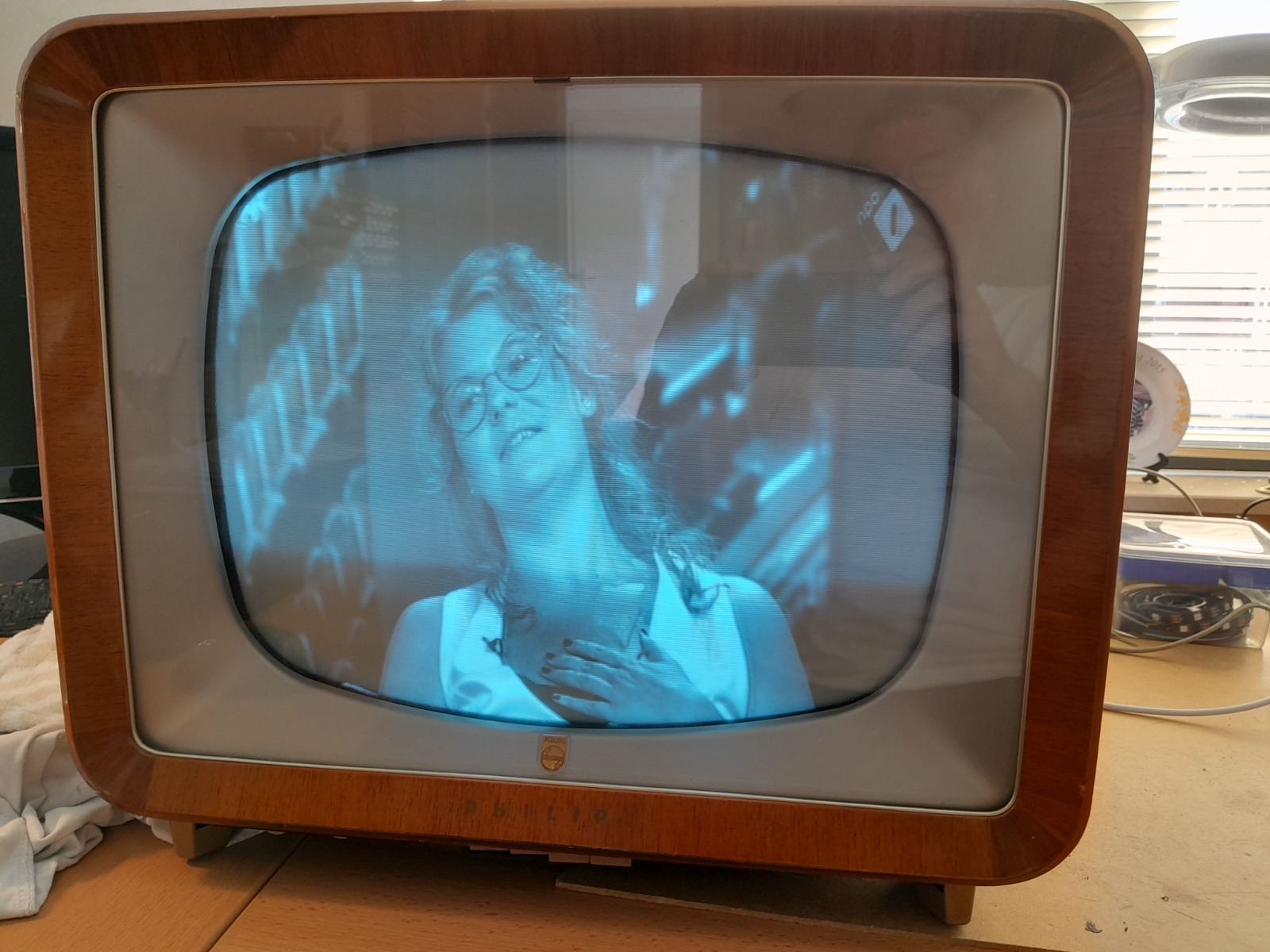

Zie bijvoorbeeld de foto; het hesje van de vrouw vormt een zwarte vage balk over het beeld.
Wie kent dit verschijnsel en waar zou dat vandaan kunnen komen?
