17TX210A

Met patroon balken modulator
Met het beeld strak zijn als een huis
Die van mij op de tx 180 staat als een huis ook bij andere zwartwit toestellen
Misschien de lijntijd basis niet correct of een buis met mindere emissie
Ik neem aan dat allecomposiet weerstanden vervangen zijn
Ook als tegen de grens aan zitten gaat het snel achteruit hygroscopisch zijn ze
Gebruikt beslist miet zonder ingreep een bideorrvorder het beeld dwarret allekanten op

Dit is inderdaad juist.
Ik heb daarom een oud schakelingetje van Elektuur uit 1992 nagebouwd. Die geeft een patroon waarbij je kunt kiezen uit een 'Crosshatch' en 'Dots' patroon..
Het wordt getriggerd door de lijnpulsen 'op te pikken' met een draadje in de HS-kooi. Dat straalt daar voldoende en de Schmitt-trigger van de schakeling weet daar wel raad mee..
Het werkt, maar de TV heeft het wel moeilijk met de synchronisatie. De verticale lijnen zwabberen over het scherm, terwijl het ook niet echt stil is te krijgen.
Vervolgens de testfunctie van de modulator gebruikt. Die levert een aantal verticale balken. Maar ook hier zwabberen de balken over het scherm..
Sluit ik de modulator weer aan op mijn Humax receiver, kanaal 997 van Ziggo (testbeeld) daar wil de TV wel op synchroniseren.
Blijkbaar is het heel kritisch met die syncpulsen. Of ik doe iets verkeerd. Of er zit toch iets niet lekker met de sync in het toestel.

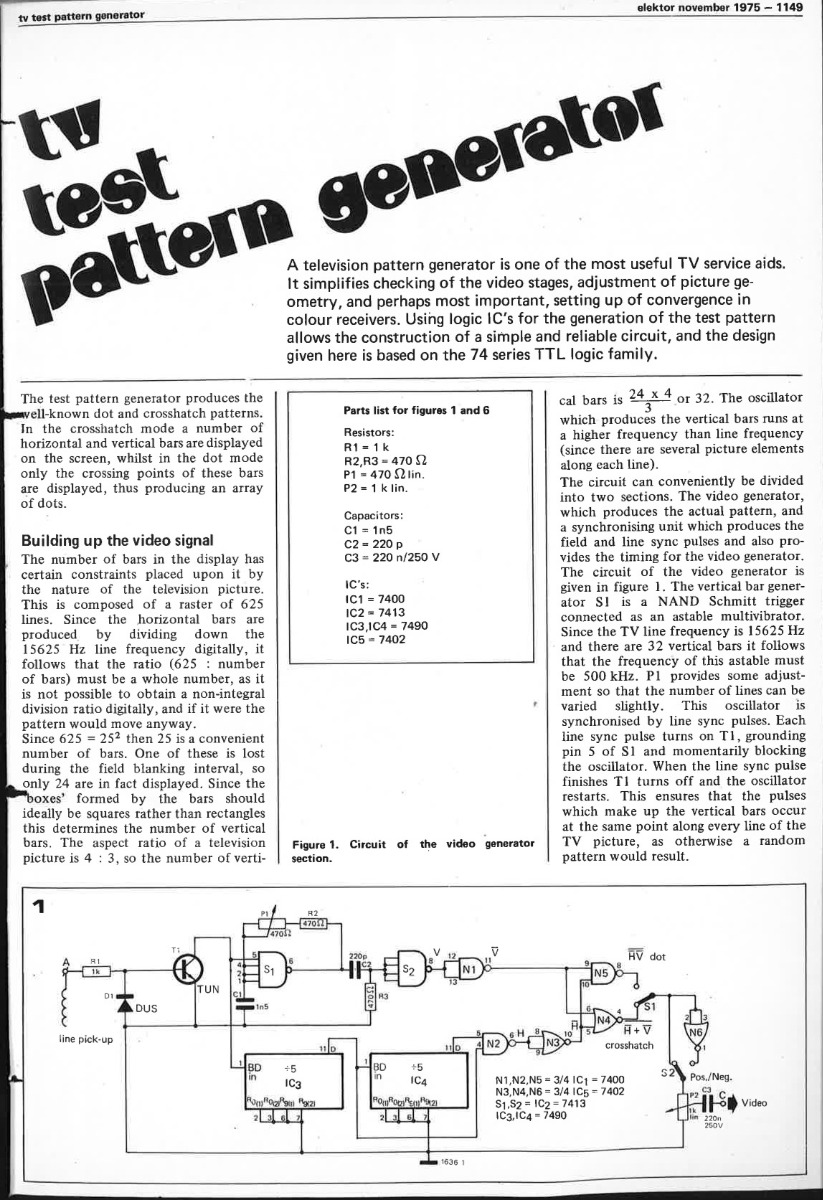

De schakeling:


schreef :

Maar welke duty-cycle ik ook kies: het wordt één groot grijs scherm, met wat vage witte balken.

Dat komt omdat je geen sync aanbiedt.

Ik heb een blokgolfgenerator(tje) aangesloten op de modulator. Frequentie: 50 Hz.
Maar welke duty-cycle ik ook kies: het wordt één groot grijs scherm, met wat vage witte balken.

schreef :

M.a.w. hoe kan ik aan het scopebeeld zien wat er mis is?

Het beste testbeeld hiervoor is 50 Hz blokgolf. Soort letterbox als het ware, twee zwarte balken boven en onder en een wit deel in het midden. Het zwartniveau moet dan gelijk blijven. In jouw geval zal die naar beneden zakken bij het witte deel.



Hoe kan ik foutieve zwartniveau het beste testen? Met een speciaal testpatroon? Of is een gewoon testbeeld ook goed? M.a.w. hoe kan ik aan het scopebeeld zien wat er mis is?
