17TX210A

Ik had al verschillend schema's van dit toestel (-07 versie) Maar nog geen enkele tegengekomen die klopt met de werkelijkheid. Er zullen modificatiebladen moeten zijn geweest.

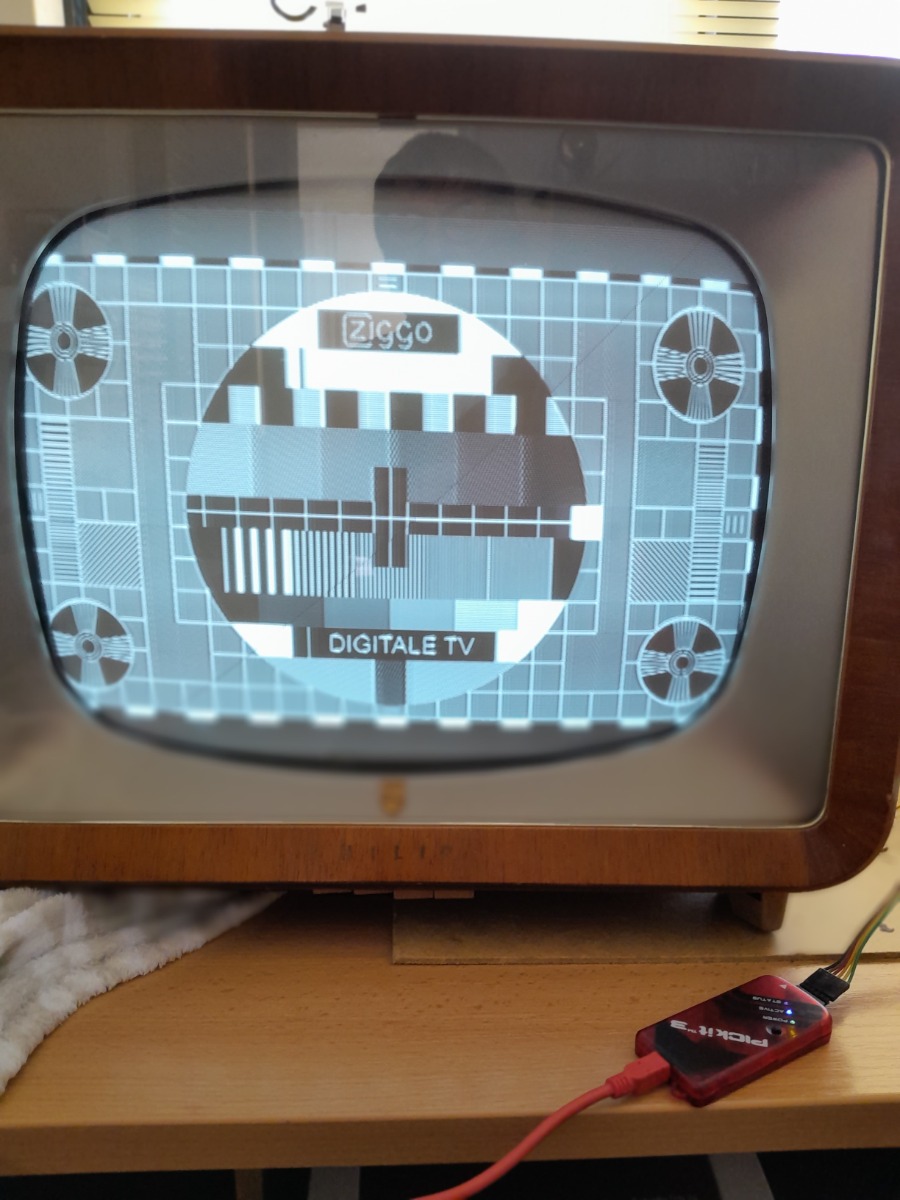

Je ziet in het Sicko testbeeld al een beetje het zwartniveau aan de haal gaan. De grijze vlakken hebben verschillende helderheid.

Overigens heb ik zojuist een enorme stapel service doc via MP gekregen waaronder het schema van deze TV.

Het beeld ziet er nu alleszins redelijk uit vind ik (vooral voor een toestel van 65 jaar oud!).
De cirkel is aardig rond, en de afbuiging ook; mooie horizontale en verticale lijnen.



Ik heb inmiddels ook een scheidingstrafo binnen. Nu kan ik dus fatsoenlijk gaan meten met de scope.

Mijn enige probleem nu nog is het aan de haal gaan van het zwartniveau als er ergens  op het beeld een witte plek is (bijvoorbeeld schaduw die  mee beweegt met een hand).
Daarom richt ik me nu op een testgeneratortje om dit na te bootsen.



schreef :

Wat is nu het beste?

Scoop gewoon aansluiten zoals te doen gebruikelijk. Die scoop is reeds netgescheiden dus dat hoeft niet nog een keer. Je TV wordt nu geaard via je scoop en dat mag.

Ik krijg binnenkort een scheidingstrafo. Dan heb ik de TV galvanisch gescheiden van het lichtnet en kan ik veilig gaan meten.

Nu lees ik verschillende versies waar je de scope dan op aansluit: Gewoon op het lichtnet, met randaarde en al, dan wel de scope ook achter de trafo (dus parallel aan de TV) en de randaarde dus los.

Wat is nu het beste?

schreef :

Is een stuurrooster niet de geëigende manier om een buis aan te sturen?

Je bedoelt de Wehneltcylinder. Dat wordt ook wel gedaan, vooral bij oude kleuren-TV's (K6- waar de kleurverschilsignalen (R-Y), (G-Y) en (B-Y) op de Wehnelt worden gezet en de luminantie op alledrie de kathodes. Denk dat dat te maken heeft met de capaciteit van die cylinder die groter is dan de kathode en dientengevolge ook meer afval heeft bij hogere frequenties (horizontale scherpte). De kathode is intrinsiek laagimpendanter (de straalstroom loopt erdoorheen) en is dus per definitie vlakker.
