Renovatie B8X72A

Hoi Hans.

Reken maar dat ik zal genieten als de B8X72A hier staat te spelen!!!
Al lange tijd zat ik met een scheef oog naar dit model te kijken.
Zeker toen de B7X73A ter vervanging van de hifi'fifties set de deur uit ging.
Maar je moet maar net tegen een exemplaar aan lopen (in de buurt).
Wat dat betreft zal Henk veel eer van zijn werk hebben.
Gereedschap en een werkplaats is het halve werk zeggen ze wel eens, en
als ik de foto's bekijk van zijn werkplaats ziet het er bijzonder
indrukwekkend uit. Kennis van zaken is natuurlijk de andere helft en
daar kan ik alleen maar jaloers op zijn.
Zelf ben ik bouwkundige (architectuur) en zoals je weet ligt die sector
voorlopig geheel op zijn gat. Na 30 jaar carrière en veel kennis
van zaken hierin maak ik echter nog maar weinig kans om er in terug te
geraken als die crisis over is met een paar jaar.
Maar goed dat er dus zo'n fijne hobby is om mee bezig te zijn, ook al
praktiseer ik het slechts alleen maar in het gebruik er van.
Maar dat neemt niet weg dat er toch enorm van valt te genieten.
Zeker als je spullen krijgt die zo fraai gerenoveerd worden door mensen
als Henk en ook Peter, die toch maar mooi mijn hifi'fifties set
tot optimale prestaties heeft weten te krijgen.

:smilythumb:
René (R)

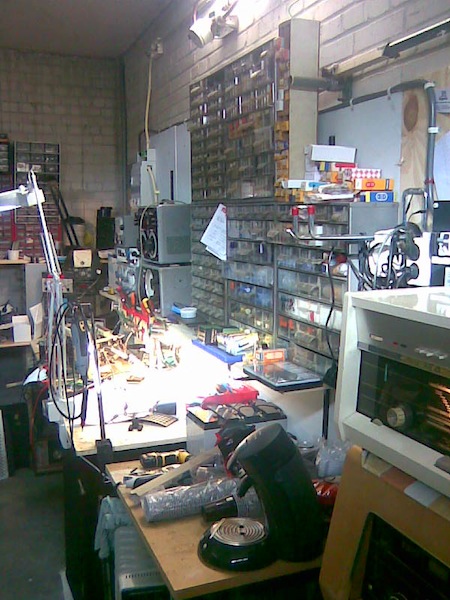

Bijgevoegd wat foto's van de werkplaats van Henk.
Tevens zijn 'stereotoren' waar hij naar luistert tijdens zijn werkzaamheden.

Hoi René

Zo te lezen is het eindresultaat in zicht. Henk is er maar druk mee, maar hij doet het met plezier zo te zien. En nu maar wachten op het ultieme HiFi-geluid anno 1957. Een boeiend verslag tot nu toe :smilythumb:

Groeten, Hans

Hoi heren.

Het vervolg:

De radio voorzien van de buizen om de stromen en spanningen belast te
meten. Dit ziet er nu zeer goed uit.
Globaal is het als volgt:

Radio met buizen onder spanningen gezet, resultaat;

Stroom van EZ81 op 132 Ma, dit is goed.
EM80 geeft geen beeld, kan aan de R liggen op de buisvoet, is oneindig
geworden.
Luidsprekers aangesloten;
radio geeft een beetje geluid op MG als je de keuzeknop vasthoud, schakelaar
die op de ferroceptor zit is niet in orde, Indien schakelaar in juiste
positie, zacht geluid op MG.
Er is geen FM ontvangst.(vermoedelijk de ECC85 of de EF 85 defect, doet in
de tester wat vreemd.
Een aantal C's los genomen en waardes gecontroleerd, wijken allemaal meer dan
40% af.

Vandaag verder het chassis en de radio schoon geblazen. In de schakelaars
isopropylalcohol gespoten en diverse contactblokken globaal gereinigd.

Ik heb de kast en radio nog wat verder uit elkaar gehaald en gaat naar de
schoonmaak deskundige, de vrouw des huizes.
Ik houd alle meetwaarden bij op een datasheet, lijkt me iets om later te
verwerken in een compleet samengevat verhaal. Inclusief reparatie adviezen.

Plan van aanpak:

Alle C's vervangen (teer gevallen).
Koppel en ontkoppel C's.
Schermrooster weerstanden vervangen.
Overige weerstanden die meer dan 20% afwijken vervangen.

Groet

Henk (en René).

schakelaar pakket nog na te zien:

schakelaars inspuiten:

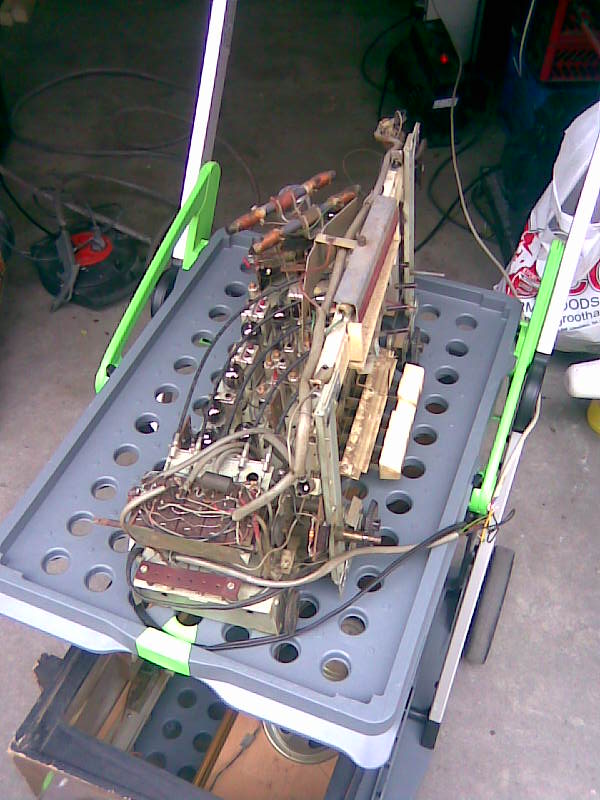

Schoon blazen op dce kar:

controle condensatoren:

schakelaar op de ferroceptor:

Hi foks, Ik denk dat het in de toepassing van deze voeding niet zo veel uitmaakt. Ik heb gekozen voor de gemonteerde uitvoering omdat het mij verstandig leek in dat hoekje niet te veel warmte te produceren. Dat het er 2 zijn geworden heeft te maken met het simpele gegeven, ik had 60 ohm nodig en in mijn voorraad had ik 120 Ohm liggen.

De weerstand moet doen wat zijn naam al aangeeft, weerstand zijn van een bepaalde waarde en dat blijven doen binnen de aangegeven tolerantie en die is van de gebruikte weerstanden beter dan 5%, en dat gebeurt prima.

Heb vandaag ook nog even aan de radio gewerkt, buizen erin geplaatst en de spanningen zijn geheel volgens schema en geen warmte ontwikkeling. De rest volgt nog, stuur ik vanavond naar Rene.
Gr. Henk van 't Kruis

P.s. Ik waardeer jullie bijdragen en reacties enorm.: prima : :thumbsup:

Ik zou zeggen probeer het eens uit
Als je een radio heb met een zware kool weerstand
In de hoogspanning .Wissel deze uit voor een draadgewonden
Zoo gebruik is de philips radio BX 631.A en er zit ook zoo een knaap
Van een koolweerstand in de hoogspanning met de waarde van
!0.watt 1K2. Ik kom ook wel in meerderen philips radio.s
wel dunneren exemplaren tegen .Maar zelden draadgewonden ,
In versterkers kom ik wel draadgewonden tegen Maar met
de waarde van bvb 100.R bij de uitgans travo,s voor inbranden
en bvb in de OTL HF 302 . en meerderen versterkers ook
Wel bij Amroh verstekers . en veel verstelbaar Vitrom .
Huub

Hallo,

Dit is nu een mooi voorbeeld van hoe fabels de wereld in komen. Logisch dat de jongens die in de hoofrequent techniek zitten veel met koolweerstanden werken, maar dan wel alleen in het hoogfrequent gedeelte vanwege de geringe zelfinductie die een koolweerstand heeft. De koolfilm, metaalfim en ook draadgewonden weerstanden hebben wel wat zelfinductie, iets wat in hoofrequenttechniek vaak ongewenst is.

Dit heeft echter niets te maken met het afvlakken van een gelijkgerichte 50Hz spanning want dit is nu niet echt hoogfrequent te noemen.

Mocht ik ernaast zitten dan verneem ik het graag .

Vriendelijke groet,

Willem
