Renovatie B8X72A

Er zijn ook maar heeeel wijnig mensen die mij geloven
Wat betreft condensator meting .Met de Monacor C ,meter
Die werkt zoo precies . Toch jammer .
Het komt gewoon men wil niet aan dat soort Moderns
Het is digetaal meetwerk .Dus 1 is 1. het is een duits
Produkt en reken maar als het NIET goed WERKT dan komt
Het niet op de markt .Als men bvb een condesator heeft
Die slegt leesbaar is ,Even opmeten in welken UF hij
benadert ,ook de tollerantie is nauwkeurig af telezen,
Ik ben ook ZEER blij dat ik deze C,200 monacor bezit
Al heel wat jaren ,Gekocht bij Bacho iemuden .In de
guldens tijd, Hij is best betaalbaar en word nog verkocht,
overgens vind ik de radio : prima : huub

toch wil ik even een aanmerking opmaken
paralel monteren van condensatoren vind ik persoonlijk rommelig
fabrikanten doen dit zo min mogelijk
82 NF is verkrijgbaar bij jukebox revival en niet duur
bij mijn meubel zit ook een 82 NF tussen de speakers
en in zijn kartonnenhulsje
kijk 50NF condensatoren zijn wat moeilijk te vinden en kunnen vervangen worden 47NF
dat doe ik ook en merkt er niets van.
voor de rest leuk toestel

Van Henk kreeg ik het volgende vervolg op de renovatie van de radio:

EM80, ik had de weerstand al vervangen en er een nieuwe EM80 klaar gelegd. Deze werkt nu goed, heb niet zo heel veel signaal, draadje van een meter. Het is een Tungsram buis en die werkt net andersom als een Philips EM80. Dus de uitwaaiering is naar buiten. Ik heb ook nog wel Philips liggen, dus kan de buis nog wel een keer uitwisselen, lijkt me origineler.

www.hupse.eu/radio/tubes/EM80.htm

Daarna bezig geweest met de toonregeling van de radio. C162 die op de speaker zit is volgens schema 82N, deze was sterk verlopen naar 145N (N = ook K=PF) Deze vervangen door 2 parallel geschakelde C's van 47N 1000 volt (U), ik heb deze hoge U gekozen vanwege het formaat van de C.

C161, zit onder de stabi schakelaarblok aan ee zijde losgeknipt en gemeten, Volgens schema moet deze ook 82N zijn, er zit gemonteerd 330N (0,3Uf = 330000 PF). De gemeten waarde 0,5Uf. Heb de C161 vervangen door 2 parallel geschakelde condensatoren, 100 volt, 1 x 0,22 UF en 1x0,1 UF. Ook R75 weer naar 100k gebracht, was nog maar 44K. ook C62 weer op de juiste waarden gebracht. Ik ben ook nog even aan het stoeien geweest met verschillende waarden op de plek van de C161, doormiddel van 2 kabeltjes. De waarde 330N geeft echt het mooiste resultaat . Met een HP audiosignaal meter(THD), scoop de harmonische distortion nog even gemeten bij een signaal van 400 Hz. Ziet er prima uit.
Ik ontdekte toen dat de potmeter voor laag regeling niet werkte. Na meting bleek deze te zijn overleden. Ik heb een vervanger hiervoor.

Ik vind het geluid van de radio, met een nood potmetertje van 500K voor het laag echt een fabuleus geluid geven.

Dit wordt uiteraard het beste exemplaar dat er in Nederland is .
Volgende week komt Henk langs met het chassis om de prestaties en de geluidsweergave te tonen en te demonstreren.

Daarnaast heb ik nog een nieuwtje.
Het volgende project met Henk wordt mijn AG9004/9007 hifi set.
Peter heeft er momenteel door omstandigheden helaas geen tijd voor.
Wel blijft hij als adviseur meedenken en zullen Henk en hij contacten onderhouden.
Ook dit wordt dus weer erg spannend voor mij.
Inmiddels zijn de digitale voorbereidingen over kennis van zaken onder ons al begonnen.
Ik heb maar een beperkte collectie, maar als het geheel straks gereed is wordt het
wel fraaie en technische hoogstandjes. Althans, dat vind ik zelf .
Het gaat bij mij hier thuis prachtig klinken om muziek te beluisteren.
Dat is nu natuurlijk al het geval met wat er staat. De nieuwe spullen worden een
welkome en functionele aanvulling.

:smilythumb:
René (R)

Klopt en dank.:smilythumb:

Tikfoutje van mijn kant en nog net kunnen herstellen.

Groet
René (R)

Hallo Rene en Henk,

Dit is de C161 en die moet 330nf/0,33Uf zijn.
In het schema is 82K aangegeven,maar dat
klopt dus niet.

vrgr
Henk

Hoi heren.

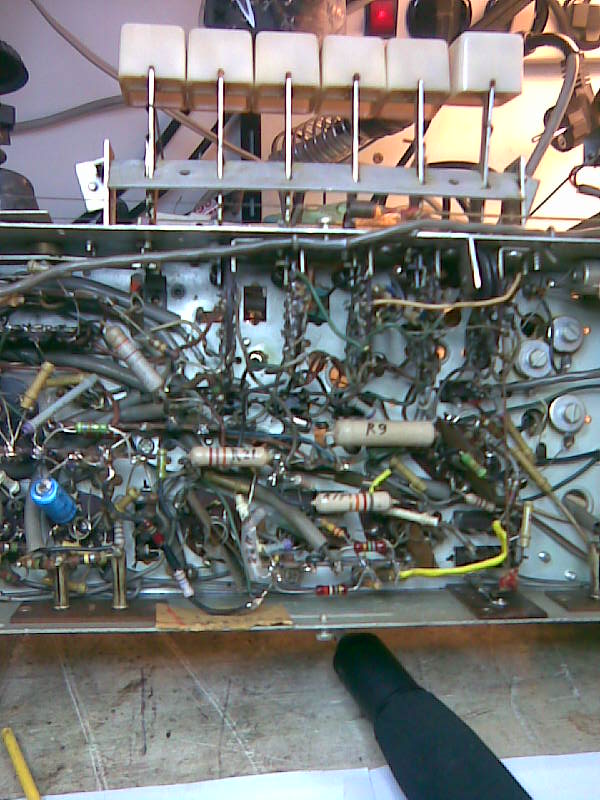

Bij deze de huidige stand van zaken op foto's.
Ik heb begrepen dat de radio erg goed klinkt.
Er zit echter een 330NF condensator in om het midden en hoog wat op te peppen.
Hij zit onder de stabilotone.
Ik het begrepen dat daar al eerder over gediscussieerd is op het andere forum.
Maar wat vinden de heren hier er van of wat is hun ervaring?

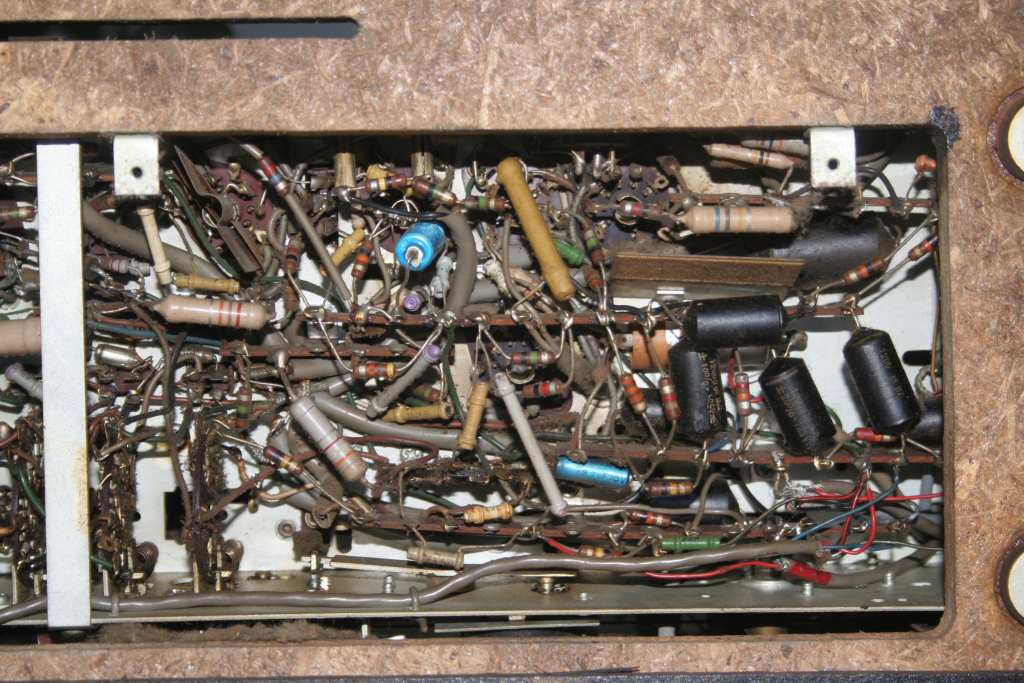

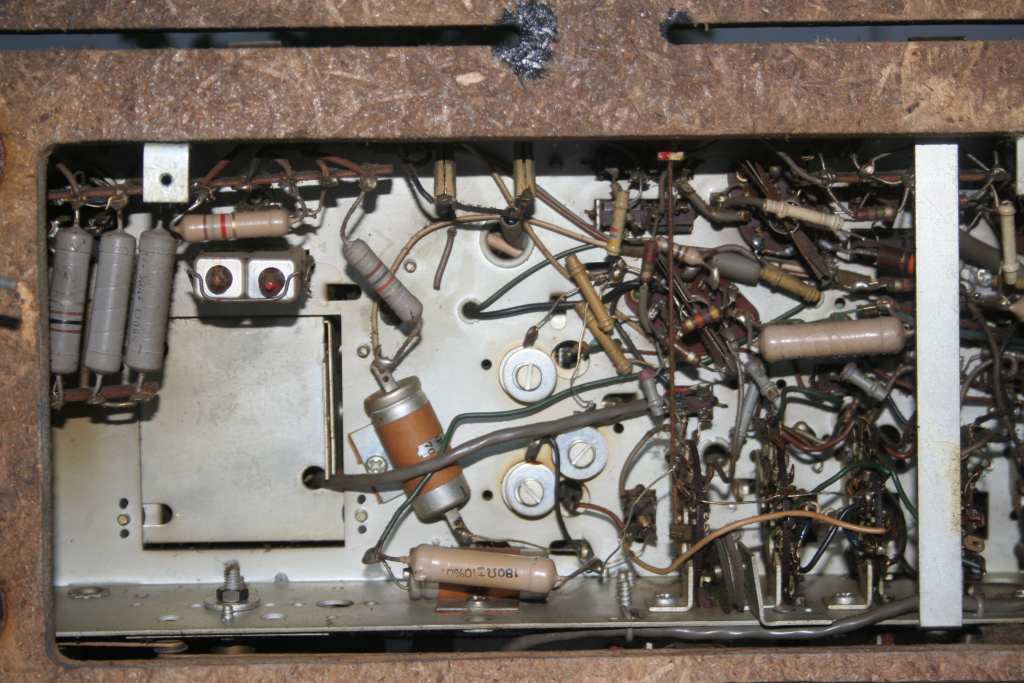

Ook bijgevoegd is foto's van de oude situatie.

:thumbsup:
René (R) en Henk.
