Renovatie B8X72A

Huub,

De weerstand was ook draad gewonden.

Rene en Henk,

Ik vindt de oplossing die toegepast is niet correct!
De 2 weerstanden van 15 watt vormen samen 30 watt,de orginele zal 7 of 9 watt zijn.

Wat zal er gebeuren als er weer eens een gelijkricht buis defect raakt?

Groet Ton

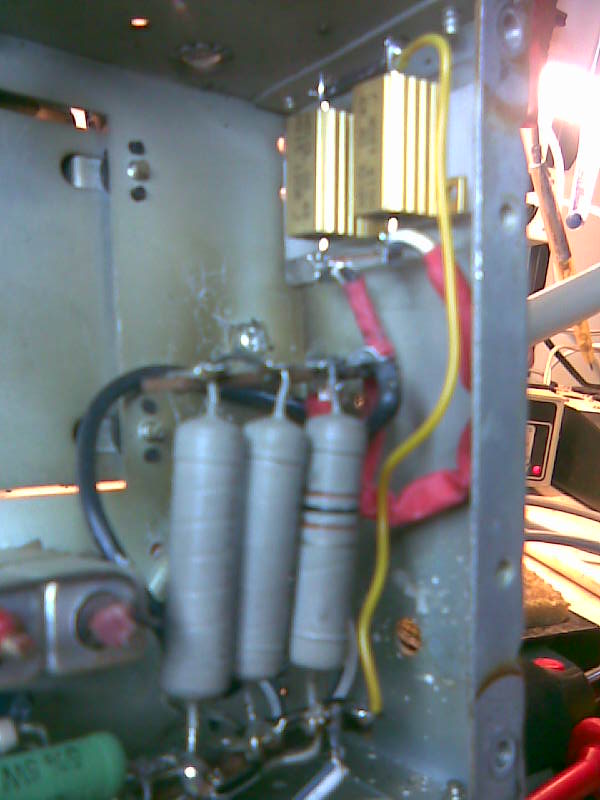

Dat zijn draadgewonden blok weerstanden
Ik weet niet of de vorige Koolweerstanden waren ?
zoo je dan kan de radio brommen ,Gezien kool beter
Als smoorspoel werken . Huub

Hoi

Vanavond is er door Henk nog twee uur aan gewerkt en de radio met de nieuwe elco op spanning
gezet.
En dat ging gelijk fout.
De grote weerstand R50 fikte eruit als een badkamerkachel. Dus uitgeschakeld en EZ81 eruit en
eerst spanning meten op de trafo, deze was prima. R50 afgaand los gekoppeld en EZ81 er weer
in. Spanning gemeten, klopte niet, buis stond te spetteren en nu kreeg R48 problemen. EZ81 in
de buistester en deze bleek overleden. Nieuwe EZ81 er in en voor alle zekerheid R 50
vervangen door 2 x 15 watt 120 Ohm = 60 Ohm, conform schema.

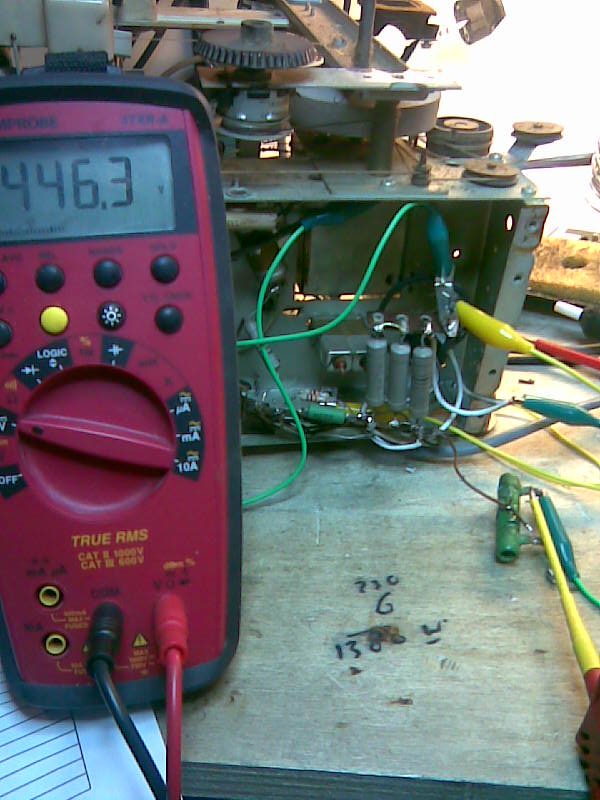

Alles van de voeding werkt zoals het moet werken, zie ook afbeelding 001, de hoge spanning
komt doordat de radio onbelast is, geen probleem, ik heb elco's gemonteerd die tot 450 volt kunnen hebben.


Groet
René (R) en Henk.

000


001


003

Ja dan was de elco ook wel bisonder slegt
Het is een goed toestel Dat zal nog wel
Veel goeds beloven . Huub

Huub, de Elco liep al leeg bij een Variac spanning van U=160 volt, op de universeelmeter die ik aan de voedingss weerstand had hangen stond op 210 volt. Het stonk trouwens behoorlijk. Ik heb er vandaag ook nog 2 uurtjes aan besteed en het verslag met foto's stuur ik aan Rene, mag hij het weer plaatsen.

Ik houd ook nog een logboek van alle metingen bij, maar komt als ik weer muziek heb.

Gr. Henk van 't Kruis

Hallo René,

Wat een prachtig toestel!: prima : Werkelijk één van de mooiste radio's uit eind jaren '50.
Ook altijd leuk en interessant om een renovatieverslag te lezen.
Succes ermee!

Vriendelijke groeten, Armand
