Renovatie B8X72A

Deel 2

Foto 7
De elco zit onder de weerstanden, dus eerst maar het een en ander verwijderen.
Hij is echt helemaal overleden.




Foto 8
Leeghalen dus.
Dat ging een beetje lastig, opwarmen met een föhn en uitboren.
De nieuwe elco's liggen al klaar.





Foto 9
Ze zitten er in en de elco is weer dicht gemaakt.
De draden zijn lang genoeg gehouden om direct in de schakeling op te nemen.



Foto 10

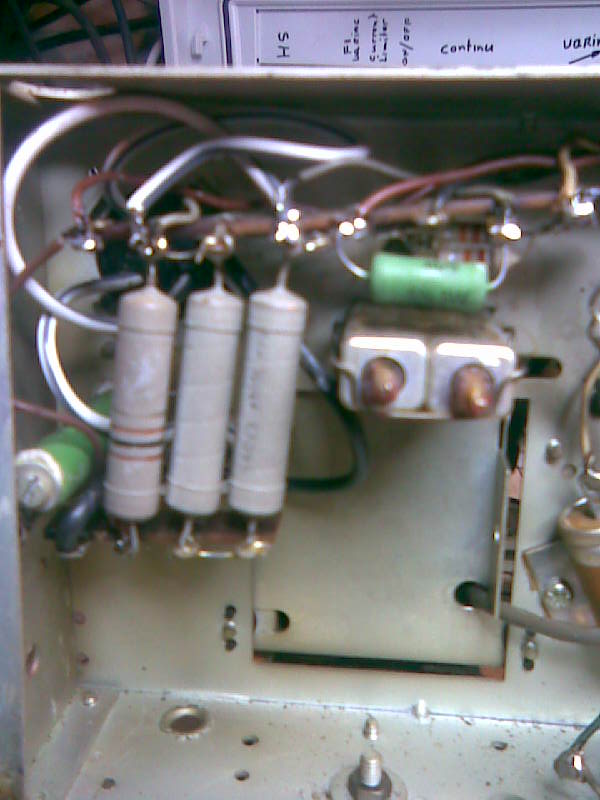

Elco ingebouwd en weerstanden gecontroleerd.
R6 vervangen door 2 x 82Kohm paralel, geeft rond de 39Kohm, volgens schema, de waren sterk verlopen.
R14,, volgens schema 2.2K was verlopen naar 1,4K, was al eerder vervangen door een 1.8K uitvoering. Weer origineel gemaakt door een 5 Watt 2.2K, de groene, rechtsboven.




Foto 12

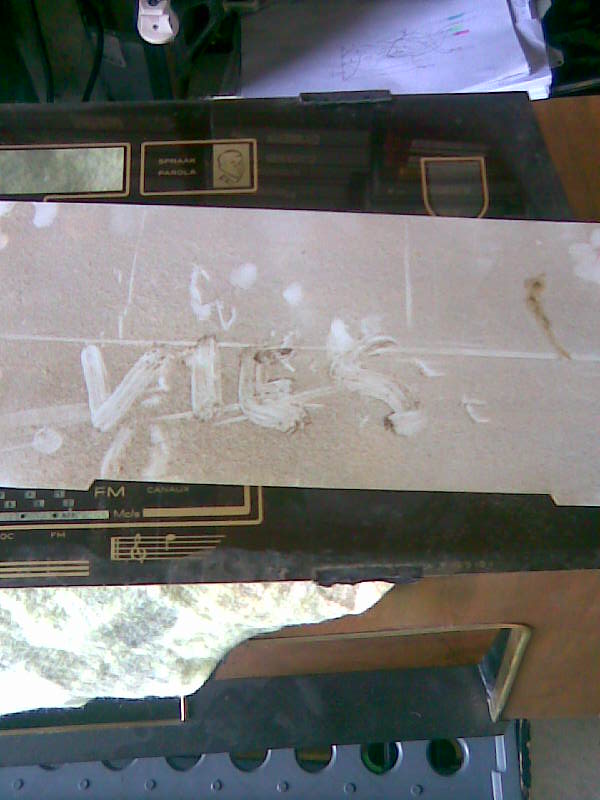

Knoppen en reflectieplaat dienen nog een schoonmaakbeurt te krijgen.
(sorry Henk, daar kon ik niet bij met mijn schoonmaakwoede).




Dat is het even tot zover.

:thumbsup:
René en Henk.

Hoi heren.

In overleg met Henk zal ik jullie af en toe verslag doen
van de renovatie van mijn B8X72A.
Zoals jullie weten heeft Henk hem onder handen.
Uiteindelijk zal deze radio mijn grote trots in de luisterkamer worden,
naast de hifi'fifties installatie van Philips. Momenteel heb ik voor
het dagelijkse radiogebruik een B6X72A staan.
Deze werkt prima (door vriend Peter B. indertijd gereviseerd) en zal ik te
koop aanbieden. Mocht er iemand al geïnteresseerd zijn dan meld die zich maar bij mij.

Foto 1
De radio op de werkbank, gereed om te ontkasten




Foto 2

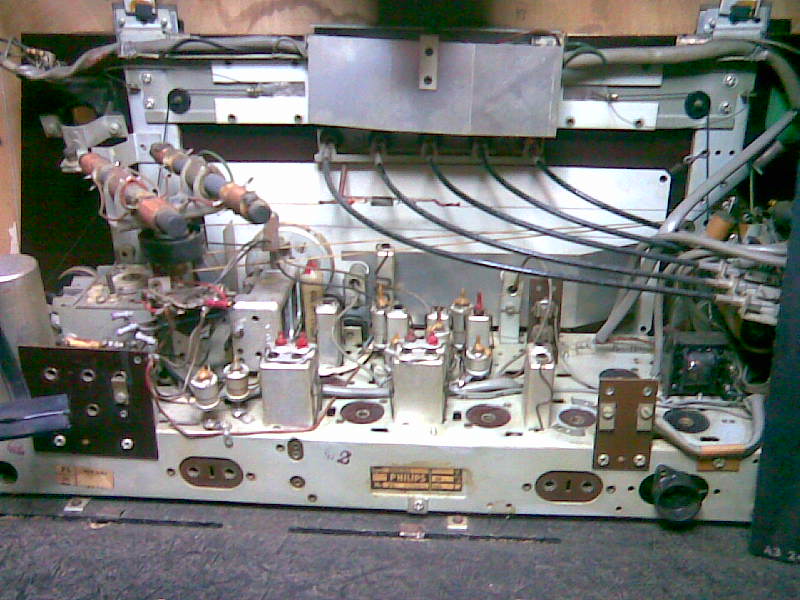

Het binnenwerk ziet er nog goed uit.




Foto 3

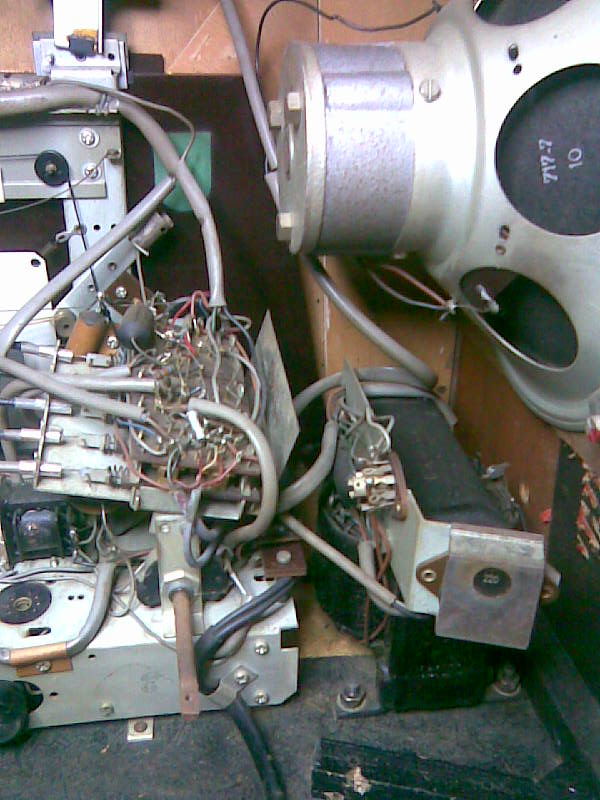

Schakelpakket verdiend wel wat aandacht




Foto 4

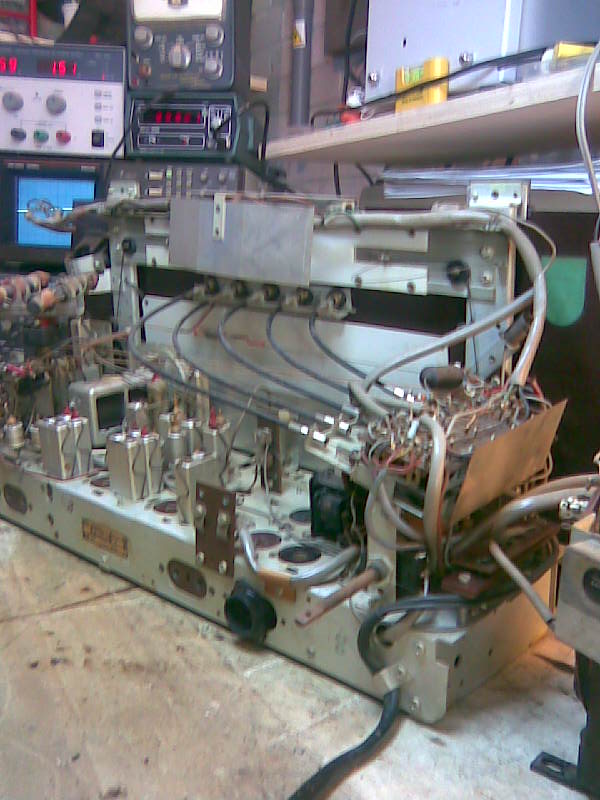

Kaal, zonder de kast




Foto 5

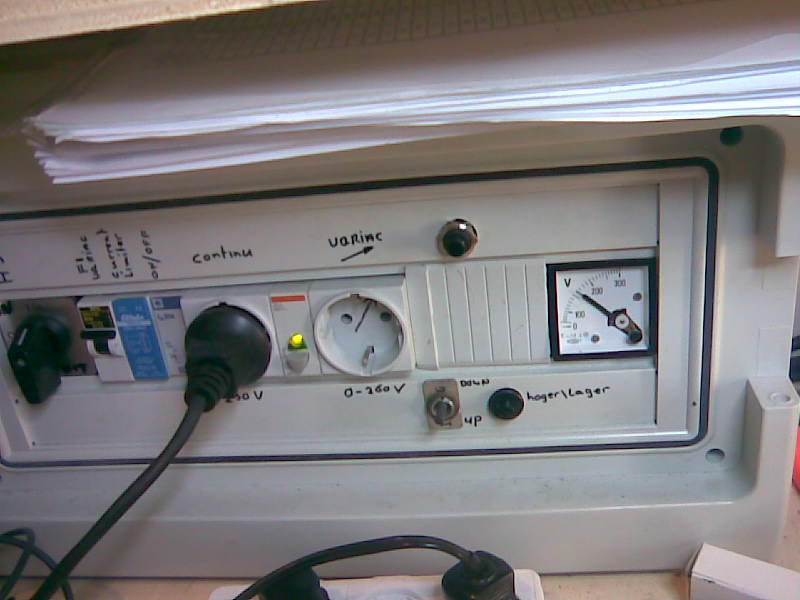

De radio staat aan de variac





Foto 6
Geen omgeggooide koffie, maar de elco van 3x50Uf liep leeg,
dat wordt dus uitbouwen en opknappen.
