Renovatie B8X72A

Vervang gewoon alle teerdotten wat nu goed meet is morgen al defect
echt onbetrouwbaar.
als mede de kleine elko's die vaak al uitgedroogd zijn ook die groen gemarkeerd is zou ik toch vervangen
na 50 jaar is het gwoon op en het toestel kan vochtig hebben gestaan.
heb ik ook met de F5x83a meubel gedaan en klinkt als een klok.
de bruine condensators gebruik ik ook en zijn goed passen ook in krappe plekjes waar de gele niet zo tussen passen
zolang er niet die blauwe print condensators in gaan dat staat niet
let wel op dat de MF afgeregeld moet worden als mede FM en AM kan iets verlopen zijn.
ik knip 1 condensator eruit zet meteen de nieuwe voor in de plaats anders kans op fouten.
condensatoren meet ik niet eens meer gaan gewoon eruit oud voor nieuw.
gewoonweg totale revisie zodat het apparaat weer jaren meekan

Succes

mvg René D

Ik laat alles vast zitten en maak met het schema
op nummer en welken C.s en R,s vervangen gaan worden
maak dus een lijst .op regel met de UF waardens mer de plaats er bij
ook de weerstanden .En neem die er dan een voor een uit
en dan gelijk vervangen Niks van tevoren er uit knippen of solderen
dan anders krijgt men Missers .zoo nodig bij het afknippen steeds
een klein stukje laten zitten. Dus een voor een vervangen .
Ja met de waardens kan men met het schema het altijd wel weer vinden .
Maar waarom . succes Gr Huub

Hoi heren.

Ik kreeg de volgende reactie van Henk:
(het is zo een beetje mal wellicht, maar Henk en ik hebben afgesproken dat
ik zijn bevindingen zou publiceren op het forum. Later willen we dit alles ook
gebruiken om een verslag op de HiQGN site te maken. En zo doe ik ook wat ).

Zoals Rene al aangaf,

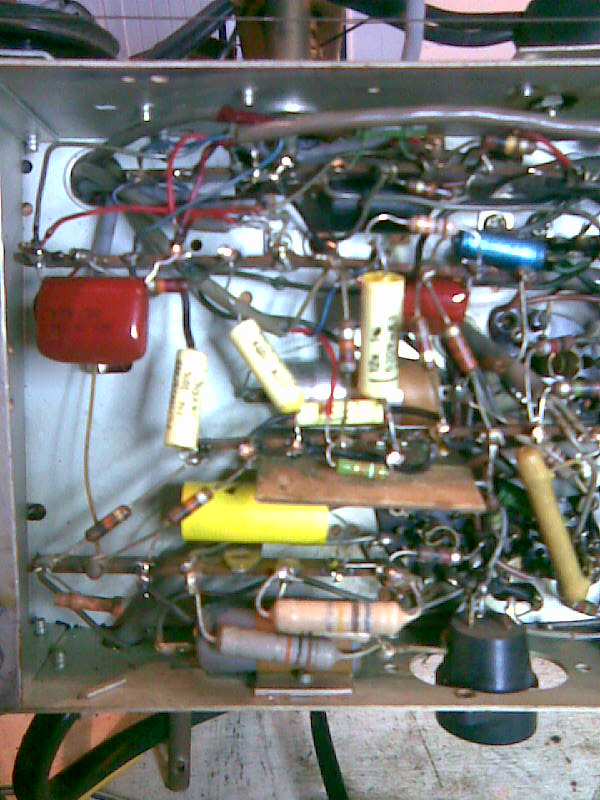

Er komt weer geluid uit de radio. Gisteren nog een heel zacht geluid op de MG. Na vervanging van een aantal weerstanden en condensatoren werd het al iets beter. (Foto 005)
Na het vervangen van de buizen ECC85 in de FM trap, de EF95 en de EABC80 heb ik nu een redelijk geluid. Ik vermoed dat het LF gedeelte ook nog niet optimaal is, maar dat komt later. Schermrooster en katode R's wijken teveel af en spanning klopt niet. Ook 1 van de EL86 is nog maar 40%. De volgende stap is eerst de schakelunits en stabilitone nu opknappen. Dat werkt niet lekker. Het schakelschema begrijp ik maar de praktijk uitvoering zoals Philips dat bedoeld heeft moet ik nog is nalezen.

Ook het omschakelen naar de buiten antenne met de schakelaar die op de ferroceptor zit gaat niet goed. Overigens de bruine C's gaan er straks weer uit, even gedaan voor het testen.

Verder een vraagje aan de mede forum leden over de werkwijze. Ik werk globaal als volgt;

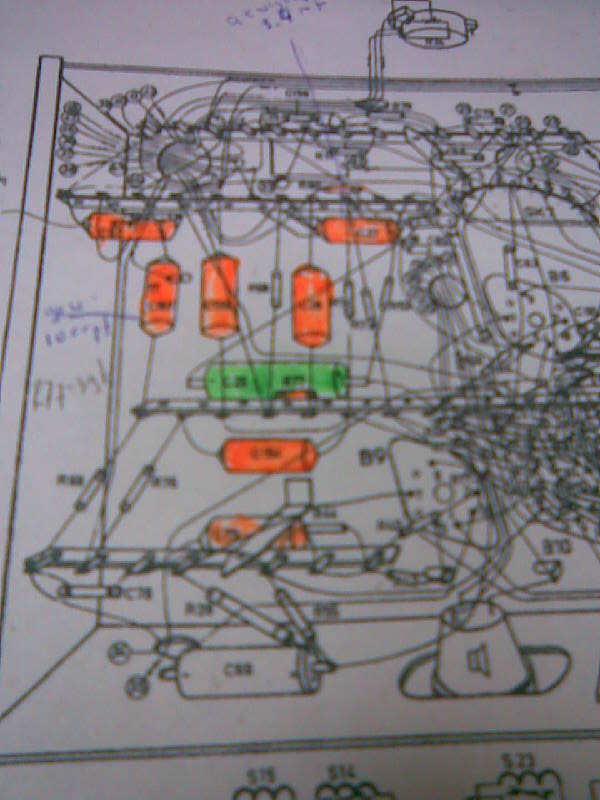

Voor ik componenten er uit haal meet ik altijd eerst de gemeten waarde ervan en zet deze naast de ontwerp waarde van het schema. Op de bedrading tekening houd ik dat bij door de componenten in te kleuren. Op het schema markeer ik de resultaten van de meting voor en na vervanging van componenten.

Groen = goed
Oranje = is vervangen
Geel = verdient nog aandacht
Blauw = meetwaardes op het schema
Paars = afwijkende waarde van schema geinstalleerd

Alles wat er uit komt gaat in een zakje met opschrift van het typenummer., Misschien lijkt dit overdreven, maar
Ik doe dit zo omdat ik soms met meerdere radio's tegelijk bezig ben, maar ook regelmatig komt er werk tussenduur of moet er een T4 voeding gerepareerd worden. Verder kan ik er ook geen 8 uur per dag mee bezig zijn, Tis hobby en het gewone werk gaat ook door.

Dus, HOE PAKKEN JULLIE DIT AAN.

Met vriendelijke groet

Henk


:smilythumb:
René (R)

Hoi heren.

Gunstige berichten over de B8X72A: er zit weer geluid in!

De rapportage van Henk:

De B8X72A speelt weer op alle golflengten.

Er moet echt nog wel het een en ander gebeuren om het optimaal te maken.
Maar ik ben tot zover tevreden met het resultaat. heb 2 buizen vervangen, de
EABC80, deze was 30%, en de EF85 was overleden.

In een eerdere reparatie was een condensator verwijderd, waarom weet ik nog
niet, deze terug geplaatst.


Kortom, ik ben blij.
Foto's volgen.

:thumbsup:
René en Henk

Draadgewonden weerstanden houden hun waarde vast dan kool weerstanden
die gaan echt verlopen na jaren gaan bol staan van de warmte kan alleen in laag circuit waar weinig
ampèrerages voorkomen.
In U toestellen zitten ze niet voor niks de draadgewonden versies hoge stromen
daar kan geen kool weerstand in.
en brom ach dat valt echt wel mee de Elko vlakt de voedingspanning af,
kool weerstanden wordt hgeden ten dage haast niet meer gebruikt ivm hoge ruisfactor in versterkers
daar zitten nu metaal film types in,

De Voedings elko vond ik een vreemd verschijnsel dat deze begaf vaak zijn deze nog erg goed
philips had eind jaren 50 kwaliteitief goede elko's bij veel toestellen bij mij zitten ze nog gewoon in
en geven de goede spanning.
Ik denk zelf dat de EZ81 de elko heeft doen sneuvelen met de sluiting.
deze kan zelfs de voedingstrafo laten borrelen.
zelf doe ik het opstarten anders door eerst een lage spanning erop te zetten dan stapje met 10 volt
dan kan rustig de elko's formeren tot 150 volt alle buizen eruit dan als het goed gaat de buizen erin
eerst de eindbuis en voorversterkerbuis.geeft deze al signaal dan de rest erin.
dan het bekende condensator vervangen.

Maar als ik het zo volg het verslag zal het tot een goed einde komen
Zo te zien is Henk electronicus, met een grote werkplaats en onderdelen
vooral als hij toestellen levert aan verzorgingshuizen. moet het gewoon veilig en goed zijn
en voor de bewoners herkenbaar en bedienings vriendelijk dan met de digitale doosjes
met CD spelers waarmen vaak niet uitkomt
Mijn Opa presteerde om een CD op zijn platenwisselaar af te draaien
en zei "Zeun ik mot een nieuwe naald hebben hij glijd over de plaat"
wist mijn Opa veel en ik zei dr zitten geen groeven in"
dus hield hij het bij zijn marsmuziek.

Ik zie ook wel dat de .: prima : philips SENSEO koffie ook aanwezig is.
Mooie ruimte verder en goed verlicht dat is ook belangrijk.
Verder hou ik wel ook altijd Digitalen meters iewat weg tijdens meten
met vooral de kabels .Van het te meten opjeckt .Met TV.s helemaal
Sproeit op de kabels en meter .en geeft niet juist meer aan .
verder : prima : huub
