B7X44A restauratie

Marc,

In ieder geval goed gedaan!:thumbsup:
En geduld en doorzettingsvermogen heb je!

Wat me verder opvalt tov pakweg 30 jaar geleden is dat de defecten in een radio vaak anders maar ook talrijker zijn naast de bekende euvels.
Toen repareerde ik vrij veel radio’s en ook wat TV’s.

Zeker de keramische C’s beginnen bij sommige merken op te spelen wat vaak een gevolg is van oxidatie van opgedampte geleiders.
Ook valt op dat mosterd C’s het nog altijd erg goed blijven doen.
Daarentegen heb ik al diverse keren de laatste jaren lekkende ERO KT1800 C’s gezien.
Niet ernstig, maar toch!

Verder worden de radio’s zwaarder belast door de hogere netspanning wat weer vaker problemen geeft in de eindtrap(pen).

Groet Frank

Vandaag een hele lange dag gemaakt. Condensatoren vervangen door NP0 serie.
Niet allemaal de goede waarde, 24pf kon ik niet vinden wel 22pf.

Alles weer uit en in solderen is best een uitdaging met die super delicate soldeerpads....

Maar goed, na het vervangen van de C's bij de ingang,
Een paar weerstanden die verlopen waren (en een weerstand die niet correct in de service manual staat, ook weer wat geleerd) heb ik geluid op de FM weer terug.

Nu correct en goed sterk! Laten we hopen dat het zo blijft. Wel een drama ding om te repareren hoor! Ik stond ervan te kijken hoe een zo simpele schakeling met maar een paar componenten zo'n probleem kon veroorzaken! En dan ben ik toch gewend complexe printen (denk aan de oude ktv) uit te vogelen en te repareren.

Voor de rest werkt ie prima. (heb hem een uur laten draaien, niks af gefakkeld)
Voorlopig laat ik het zo.

Marc

Marc,

Even rondsnuffelen rond de eindbuizen en evt uitgangstrafo van het betreffende kanaal.
Daar zitten onder in het chassis twee rechtopstaande printjes met nog best veel componenten met (te)weinig tin gesoldeerd.
Zit daarop niet een weerstand of condensator los?
Verder kan er nog wat mis zijn met de aansluitlippen op de printen.
Ook nog even de buisvoet van de ECC83 of betreffende ECL86 controleren of er niet een draad loszit.

Deze radio heeft een best uitgebreid versterkerdeel tov de wat oudere stereo plano’s nog afgezien van het reverbeo deel.

Groet Frank

Het gebeurt soms dat een draad in een soldeerlip naar beneden is gezakt en bij het solderen aan de lopende band geen soldeer gepakt heeft. Zolang het nieuw en schoon is gaat dat nog wel, maar als het vuil wordt maakt het slecht contact. Door te tikken herstelde het contact zich weer voor korte tijd.
Het is alleen niet te hopen dat het de anodeleiding van één der eindbuizen is geweest, want dat geeft overbelasting van het schermrooster en kan zelfs uitfikken.
In feite had je dit kunnen meten, want dan zal je geen anodespanning op één der eindbuizen gehad hebben.

Groeten,
Peter

Nou, vandaag een hele lange dag gemaakt. Met resultaat.

Als eerste de FM tuner gemaakt door de zilveroxide condensatoren vervangen door nieuwe keramische (had alleen 50V types) Dat was al een enorme puzzel, veel te weinig ruimte en die soldeer pads liggen er zo af als je niet uitkijkt. Maar goed, alles zit erin.

Vervolgens weer alles in elkaar gebouwd, inclusief nieuw (reproductie) zenderschaal.

Nog steeds maar op 1 kanaal geluid. Zo langzamerhand wordt ik echt gek ervan. :neeneenee: :neeneenee:

Van alles gemeten bij beide ECL's maar kan er geen pasta van maken Stom

Tot ik, zomaar, weet echt niet waarom, ik met een (geïsoleerde) schroevendraaier op de uitgangstrafo tik.
Meteen hoor ik een kraak en zie ik iets vonken. Krijg nou wat. Iets harder getikt, nu een luider knal en linker kanaal werkt weer. Schiet mij lek.

Beide transformatoren door gesoldeerd bij de draden uit de trafo naar de pootjes. Tikken met schroevendraaier is nu rustig en op 2 kanten geluid. Dit verzin je toch niet?

Maar goed. Alles weer in elkaar en genieten van geluid!

Nog wel een dingetjes met de FM, deze verspringt en verloopt. Ik gok dat de gebruikte keramische condensatoren niet helemaal goed zijn. Even nieuwe besteld en dan nog een keer proberen.

Stereolampje print aangepast volgens NFOR. Hierdoor schakelt ie beter. En werkt weer.

Ook nog grappig, tijdens inbouwen in de kast sluiting gemaakt bij de EM84 op de gloeispanning.
Poef en 10A zekering door. Die had ik ook nog niet gehad..... Gelukkig was de zekering zo vervangen.

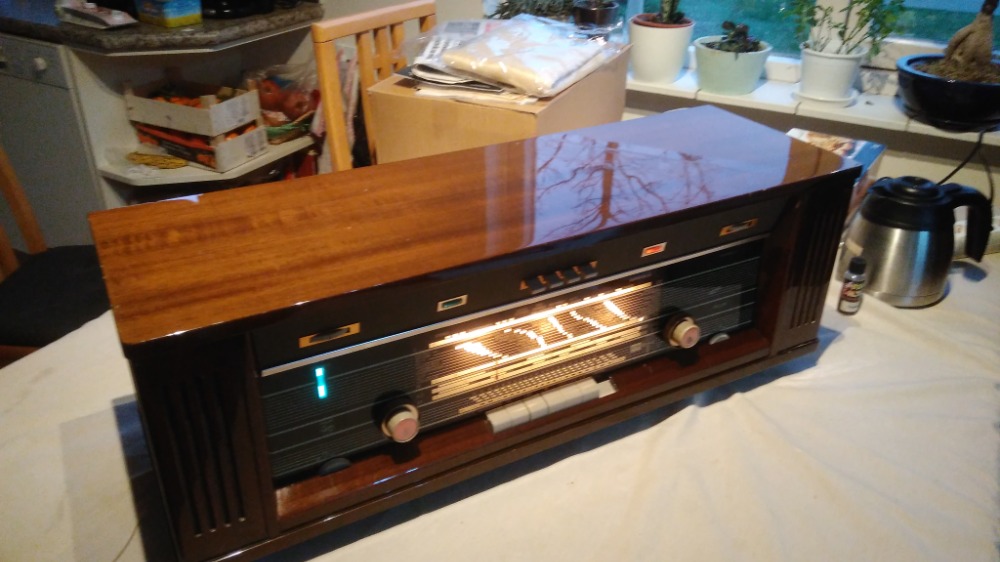

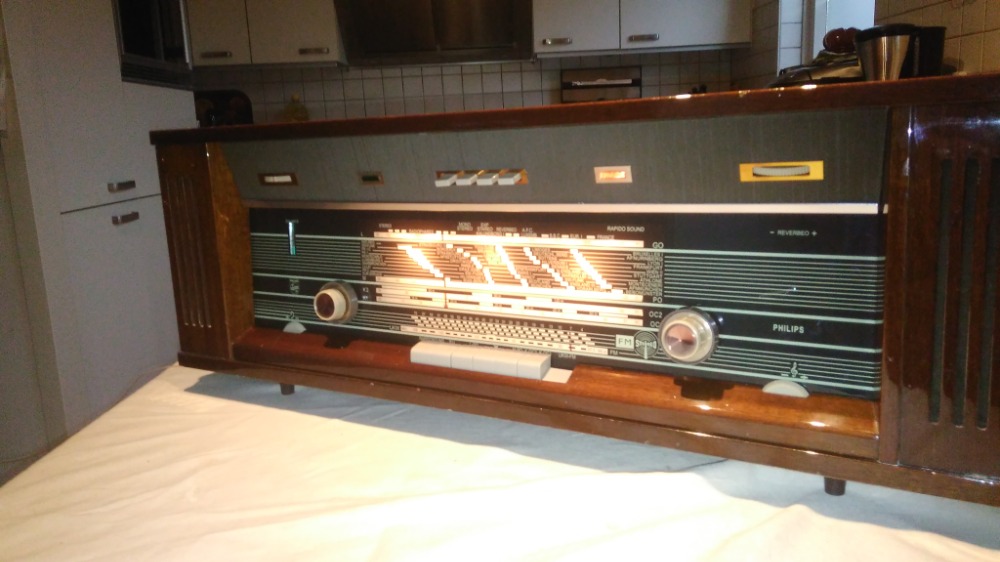

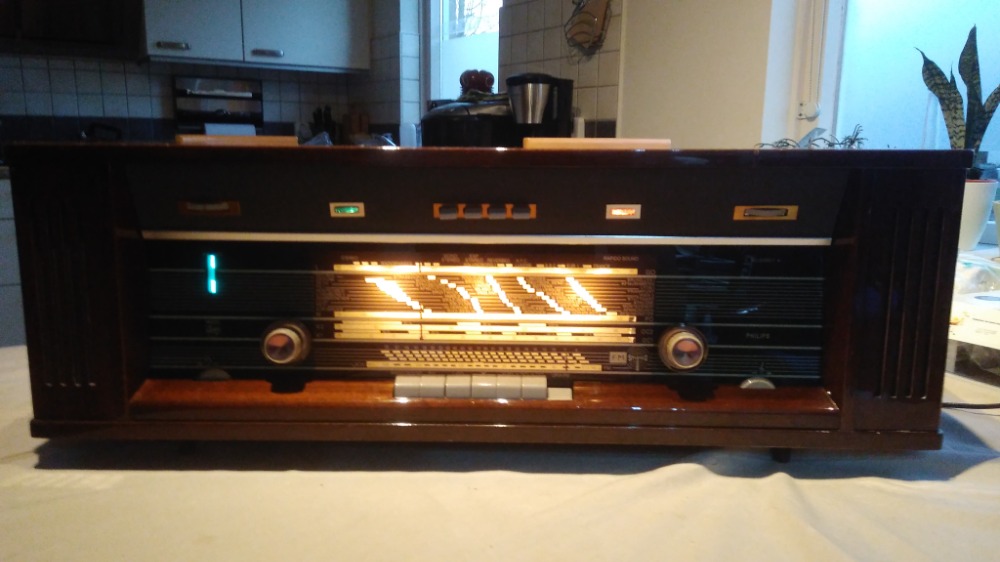

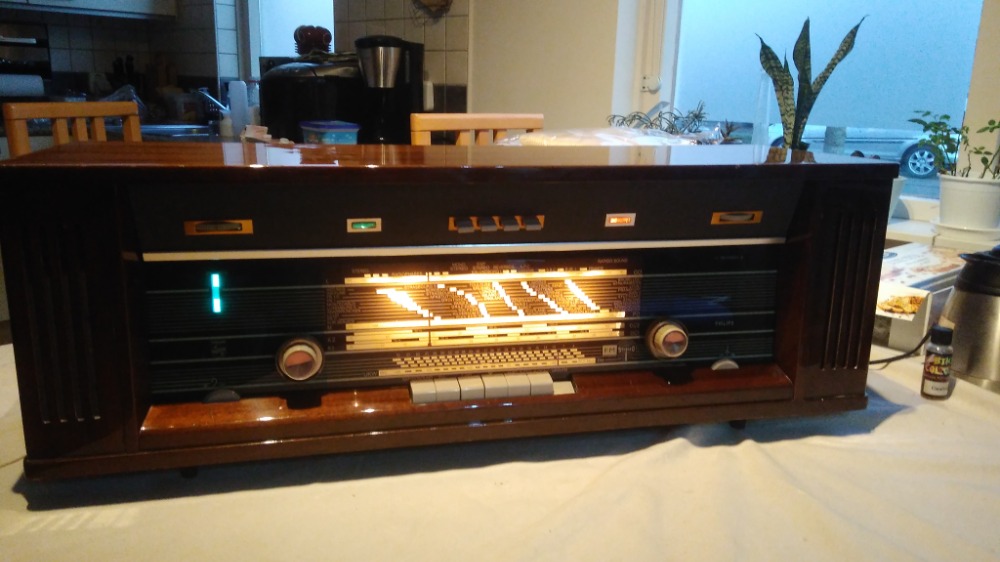

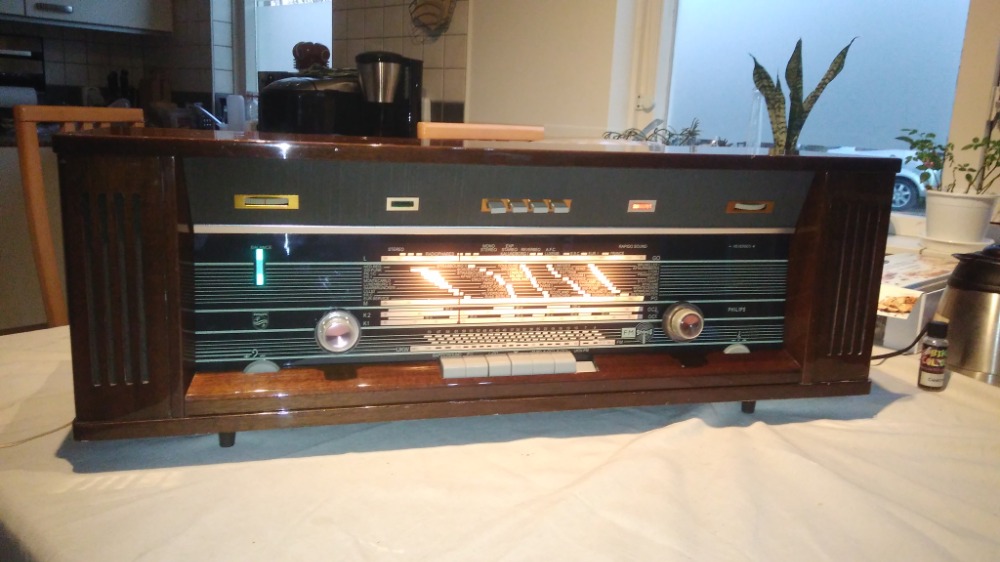

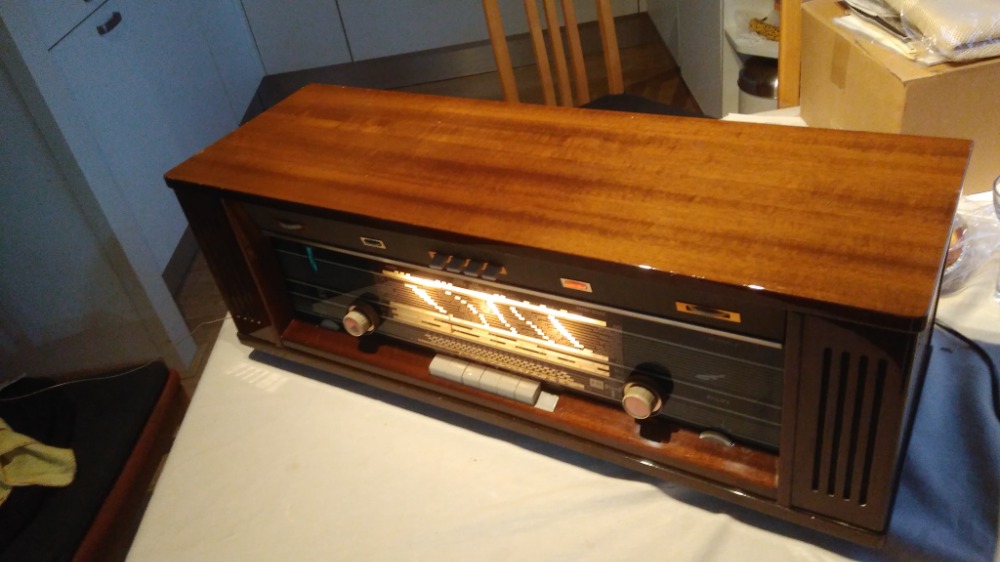

Resultaat onderstaand.

Vond er hierrrrrrrrrr nogeentje die nog wat meer lijkt:



hoewel-ie wel wat te bold is.
